El documento describe las características y usos del cable de fibra óptica. La fibra óptica transmite datos digitalizados en forma de pulsos de luz a través de hilos de vidrio extremadamente delgados. Puede transmitir datos a velocidades muy altas y a largas distancias sin atenuación de la señal. La fibra óptica es un medio de transmisión comúnmente usado en redes de datos y telecomunicaciones.

1. En las redes de ordenadores, los datos a intercambiar
siempre están disponibles en forma de señal digital. No
obstante, para su transmisión podemos optar por la
utilización de señales digitales o analógicas. La elección
no será, casi nunca, una decisión del usuario, sino que
vendrá determinada por el medio de transmisión a
emplear.
No todos los medios de transmisión permiten señales
analógicas ni todos permiten señales digitales. Como la
naturaleza de nuestros datos será siempre digital, es
necesario un proceso previo que adecue estos datos a la
señal a transmitir.

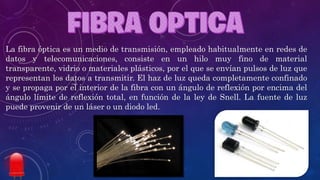

2. La fibra óptica es un medio de transmisión, empleado habitualmente en redes de
datos y telecomunicaciones, consiste en un hilo muy fino de material
transparente, vidrio o materiales plásticos, por el que se envían pulsos de luz que
representan los datos a transmitir. El haz de luz queda completamente confinado
y se propaga por el interior de la fibra con un ángulo de reflexión por encima del
ángulo límite de reflexión total, en función de la ley de Snell. La fuente de luz
puede provenir de un láser o un diodo led.

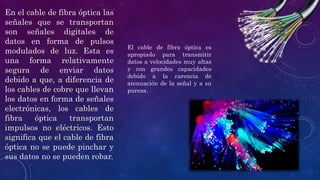

3. En el cable de fibra óptica las
señales que se transportan
son señales digitales de
datos en forma de pulsos
modulados de luz. Esta es
una forma relativamente
segura de enviar datos
debido a que, a diferencia de
los cables de cobre que llevan
los datos en forma de señales
electrónicas, los cables de
fibra óptica transportan
impulsos no eléctricos. Esto
significa que el cable de fibra
óptica no se puede pinchar y
sus datos no se pueden robar.
El cable de fibra óptica es
apropiado para transmitir
datos a velocidades muy altas
y con grandes capacidades
debido a la carencia de
atenuación de la señal y a su
pureza.

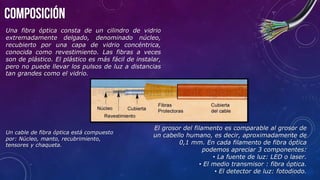

4. Una fibra óptica consta de un cilindro de vidrio
extremadamente delgado, denominado núcleo,
recubierto por una capa de vidrio concéntrica,
conocida como revestimiento. Las fibras a veces
son de plástico. El plástico es más fácil de instalar,
pero no puede llevar los pulsos de luz a distancias
tan grandes como el vidrio.
El grosor del filamento es comparable al grosor de
un cabello humano, es decir, aproximadamente de
0,1 mm. En cada filamento de fibra óptica
podemos apreciar 3 componentes:
• La fuente de luz: LED o laser.
• El medio transmisor : fibra óptica.
• El detector de luz: fotodiodo.
Un cable de fibra óptica está compuesto
por: Núcleo, manto, recubrimiento,
tensores y chaqueta.

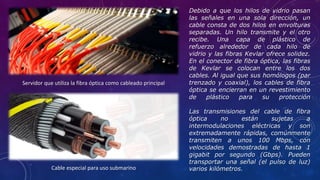

5. Debido a que los hilos de vidrio pasan
las señales en una sola dirección, un
cable consta de dos hilos en envolturas
separadas. Un hilo transmite y el otro
recibe. Una capa de plástico de
refuerzo alrededor de cada hilo de
vidrio y las fibras Kevlar ofrece solidez.
En el conector de fibra óptica, las fibras
de Kevlar se colocan entre los dos
cables. Al igual que sus homólogos (par
trenzado y coaxial), los cables de fibra
óptica se encierran en un revestimiento
de plástico para su protección
Las transmisiones del cable de fibra
óptica no están sujetas a
intermodulaciones eléctricas y son
extremadamente rápidas, comúnmente
transmiten a unos 100 Mbps, con
velocidades demostradas de hasta 1
gigabit por segundo (Gbps). Pueden
transportar una señal (el pulso de luz)
varios kilómetros.
Servidor que utiliza la fibra óptica como cableado principal
Cable especial para uso submarino

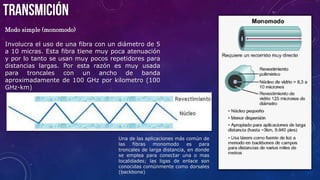

6. Modo simple (monomodo)
Involucra el uso de una fibra con un diámetro de 5
a 10 micras. Esta fibra tiene muy poca atenuación
y por lo tanto se usan muy pocos repetidores para
distancias largas. Por esta razón es muy usada
para troncales con un ancho de banda
aproximadamente de 100 GHz por kilometro (100
GHz-km)
Una de las aplicaciones más común de
las fibras monomodo es para
troncales de larga distancia, en donde
se emplea para conectar una o mas
localidades; las ligas de enlace son
conocidas comúnmente como dorsales
(backbone)

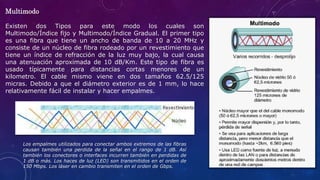

7. Multimodo
Existen dos Tipos para este modo los cuales son
Multimodo/Índice fijo y Multimodo/Índice Gradual. El primer tipo
es una fibra que tiene un ancho de banda de 10 a 20 MHz y
consiste de un núcleo de fibra rodeado por un revestimiento que
tiene un índice de refracción de la luz muy bajo, la cual causa
una atenuación aproximada de 10 dB/Km. Este tipo de fibra es
usado típicamente para distancias cortas menores de un
kilometro. El cable mismo viene en dos tamaños 62.5/125
micras. Debido a que el diámetro exterior es de 1 mm, lo hace
relativamente fácil de instalar y hacer empalmes.
Los empalmes utilizados para conectar ambos extremos de las fibras
causan también una perdida de la señal en el rango de 1 dB. Así
también los conectores o interfaces incurren también en perdidas de
1 dB o más. Los haces de luz (LED) son transmitidos en el orden de
150 Mbps. Los láser en cambio transmiten en el orden de Gbps.

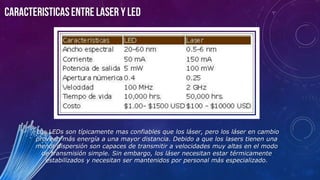

8. Los LEDs son típicamente mas confiables que los láser, pero los láser en cambio
proveen más energía a una mayor distancia. Debido a que los lasers tienen una
menor dispersión son capaces de transmitir a velocidades muy altas en el modo
de transmisión simple. Sin embargo, los láser necesitan estar térmicamente
estabilizados y necesitan ser mantenidos por personal más especializado.

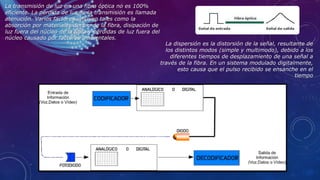

9. La transmisión de luz en una fibra óptica no es 100%
eficiente. La pérdida de luz en la transmisión es llamada
atenución. Varios factores influyen tales como la
absorción por materiales dentro de la fibra, disipación de
luz fuera del núcleo de la fibra y pérdidas de luz fuera del
núcleo causado por factores ambientales.
La dispersión es la distorsión de la señal, resultante de
los distintos modos (simple y multimodo), debido a los
diferentes tiempos de desplazamiento de una señal a
través de la fibra. En un sistema modulado digitalmente,
esto causa que el pulso recibido se ensanche en el
tiempo

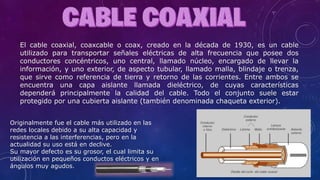

10. El cable coaxial, coaxcable o coax, creado en la década de 1930, es un cable
utilizado para transportar señales eléctricas de alta frecuencia que posee dos
conductores concéntricos, uno central, llamado núcleo, encargado de llevar la
información, y uno exterior, de aspecto tubular, llamado malla, blindaje o trenza,
que sirve como referencia de tierra y retorno de las corrientes. Entre ambos se
encuentra una capa aislante llamada dieléctrico, de cuyas características
dependerá principalmente la calidad del cable. Todo el conjunto suele estar
protegido por una cubierta aislante (también denominada chaqueta exterior).
Originalmente fue el cable más utilizado en las
redes locales debido a su alta capacidad y
resistencia a las interferencias, pero en la
actualidad su uso está en declive.
Su mayor defecto es su grosor, el cual limita su
utilización en pequeños conductos eléctricos y en
ángulos muy agudos.

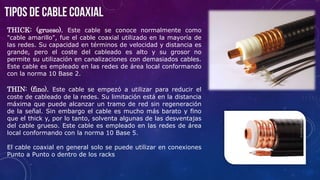

11. THICK: (grueso). Este cable se conoce normalmente como
"cable amarillo", fue el cable coaxial utilizado en la mayoría de
las redes. Su capacidad en términos de velocidad y distancia es
grande, pero el coste del cableado es alto y su grosor no
permite su utilización en canalizaciones con demasiados cables.
Este cable es empleado en las redes de área local conformando
con la norma 10 Base 2.
THIN: (fino). Este cable se empezó a utilizar para reducir el
coste de cableado de la redes. Su limitación está en la distancia
máxima que puede alcanzar un tramo de red sin regeneración
de la señal. Sin embargo el cable es mucho más barato y fino
que el thick y, por lo tanto, solventa algunas de las desventajas
del cable grueso. Este cable es empleado en las redes de área
local conformando con la norma 10 Base 5.
El cable coaxial en general solo se puede utilizar en conexiones
Punto a Punto o dentro de los racks

12. El tipo de aislamiento de cable coaxial que se debe utilizar dependerá de la ubicación del
cable. En este sentido, los cables coaxiales pueden ser de dos tipos:
El Policloruro de vinilo (PVC)
Se trata de un tipo de plástico utilizado para construir el aislante y la cubierta protectora del
cable en la mayoría de los tipos de cable coaxial. El cable coaxial de PVC es flexible y puede
ser instalado fácilmente en cualquier lugar. No obstante, cuando se quema, desprende gases
tóxicos.
Plenum
El plenum contiene materiales especiales en su aislamiento y en una clavija del cable. Se trata
de materiales resistentes al fuego y que producen una mínima cantidad de humos tóxicos. Sin
embargo, el cableado plenum es más caro y menos flexible que el PVC.

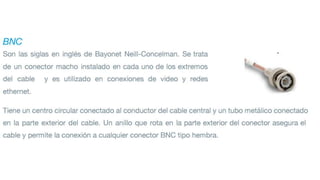

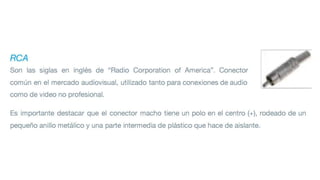

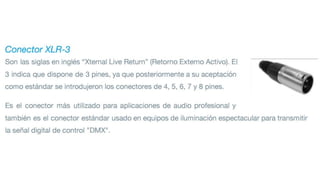

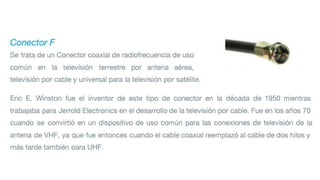

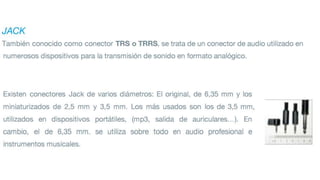

13. ´TI
