Tipos de f.o final

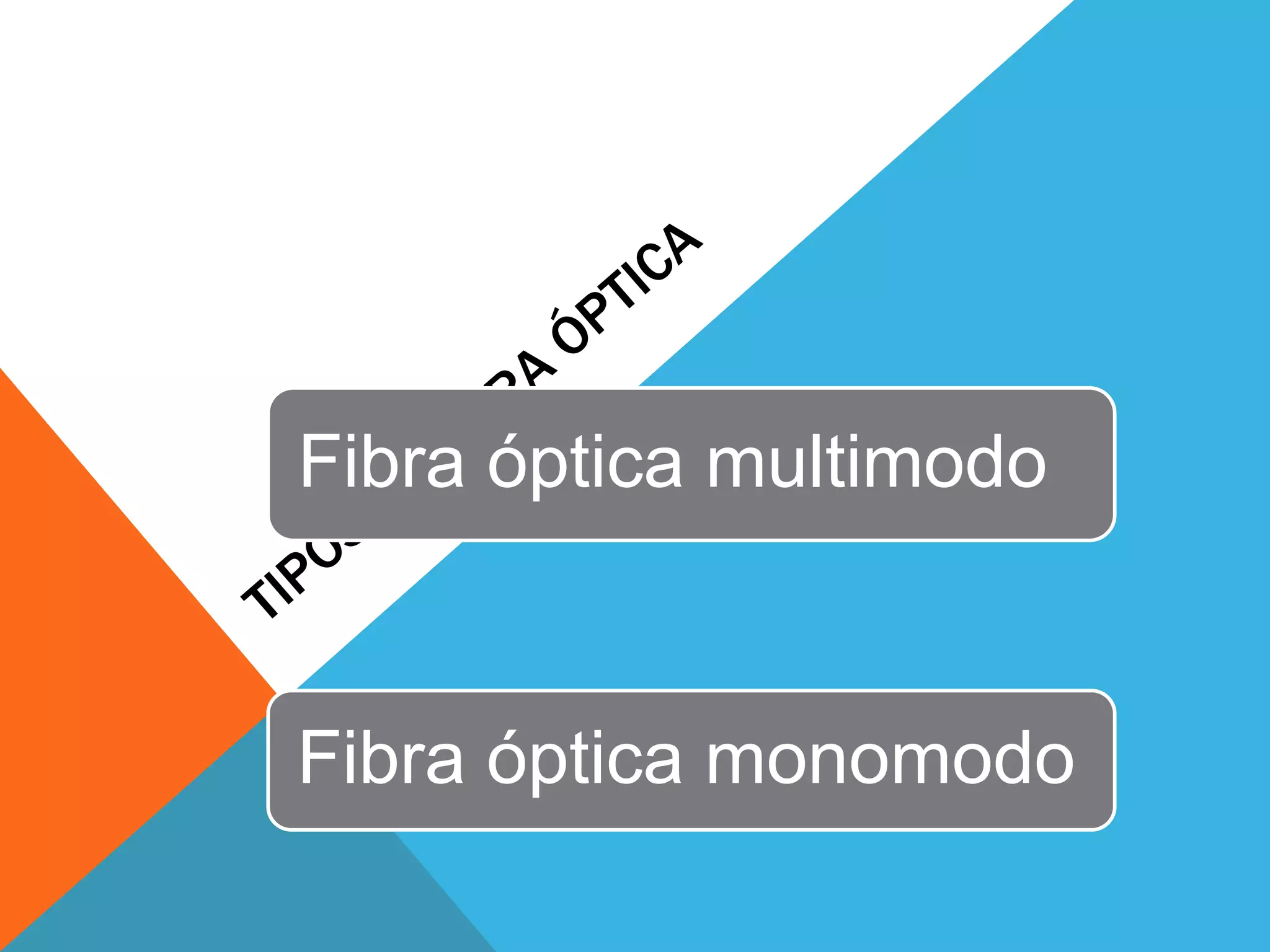

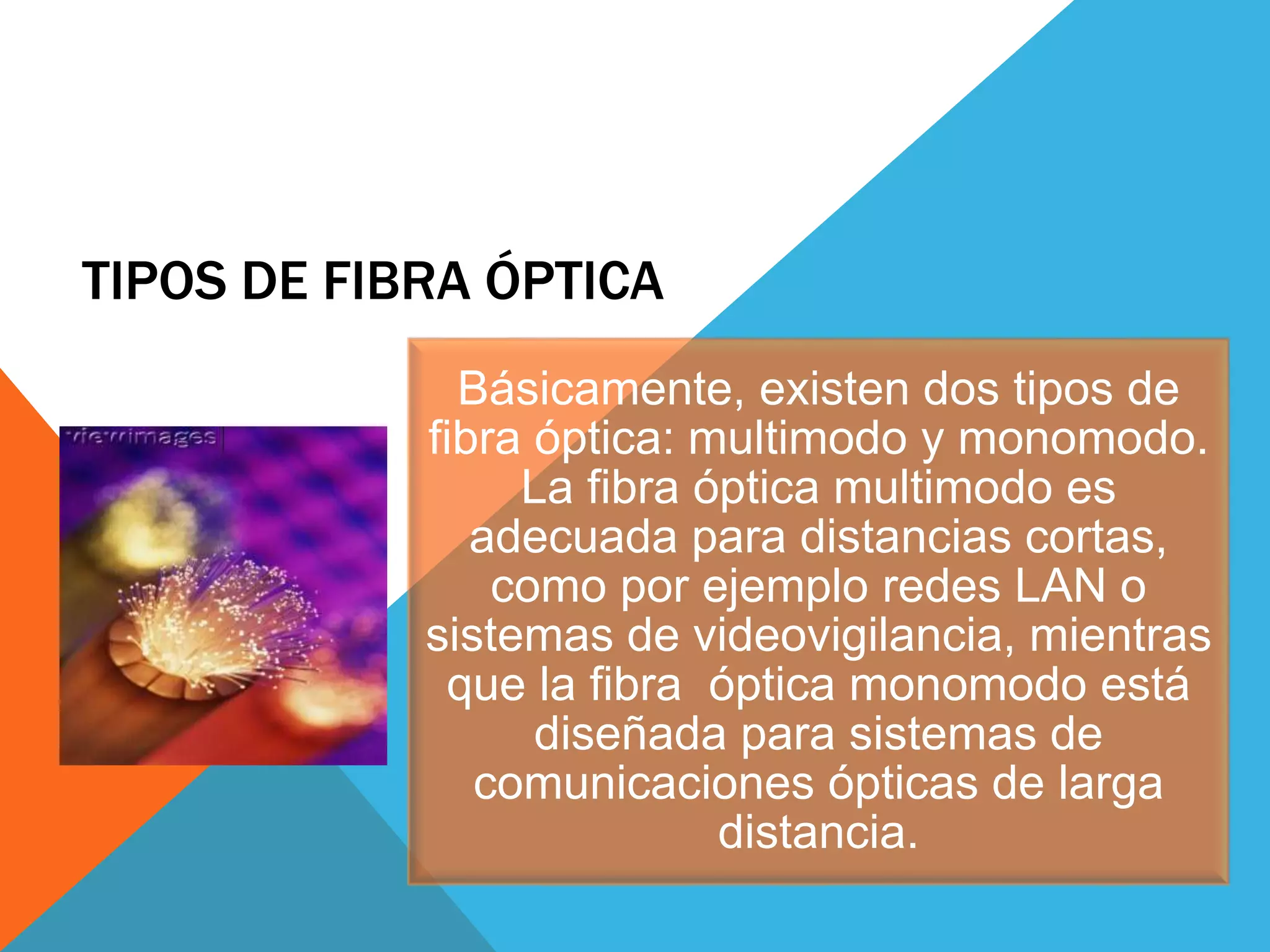

TIPOS DE FIBRA ÓPTICA
Básicamente, existen dos tipos de
fibra óptica: multimodo y monomodo.
La fibra óptica multimodo es
adecuada para distancias cortas,
como por ejemplo redes LAN o
sistemas de videovigilancia, mientras
que la fibra óptica monomodo está
diseñada para sistemas de
comunicaciones ópticas de larga
distancia.

Fibra óptica multimodo
Fibra óptica monomodo

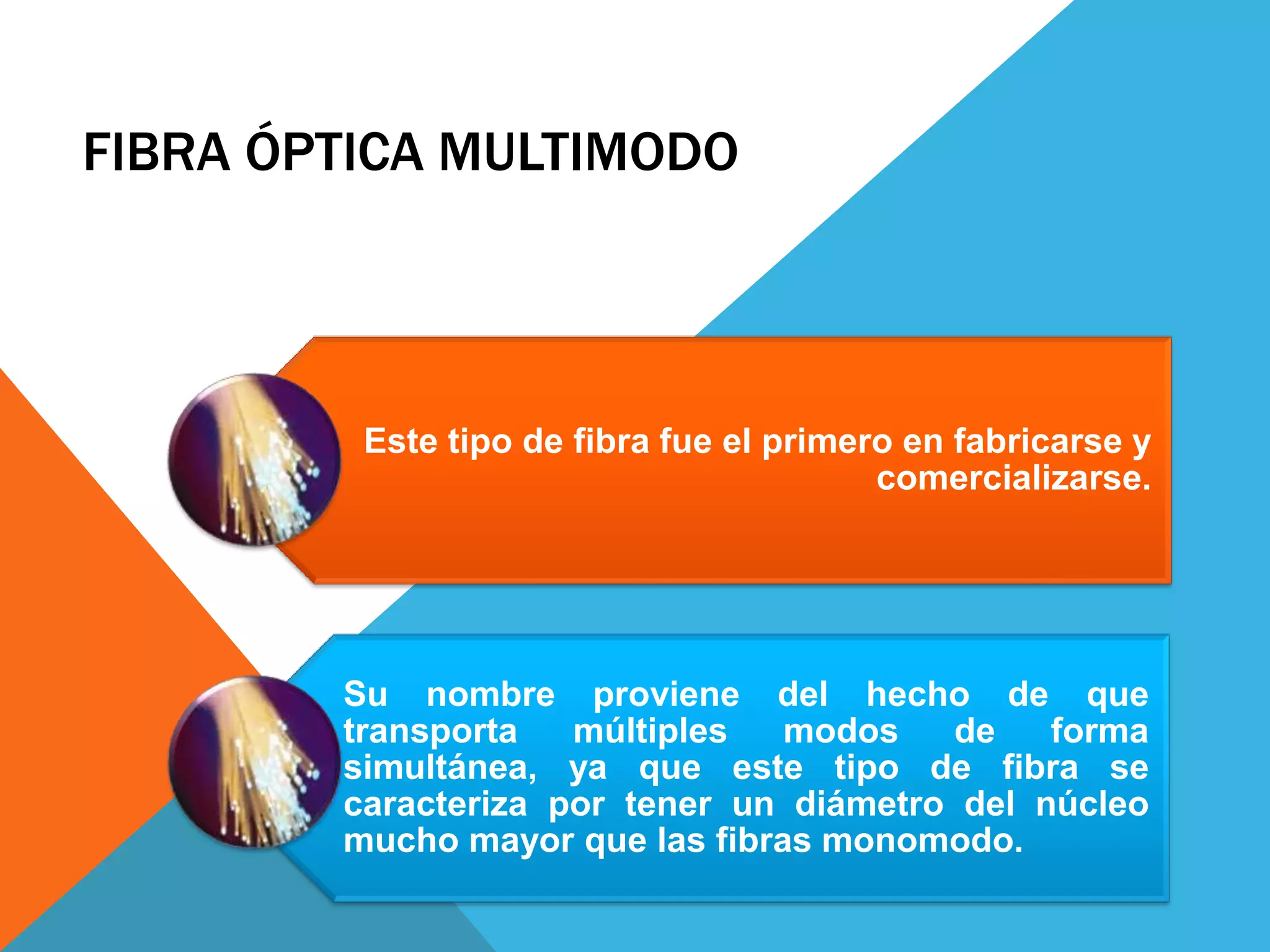

FIBRA ÓPTICA MULTIMODO
Este tipo de fibra fue el primero en fabricarse y
comercializarse.
Su nombre proviene del hecho de que
transporta múltiples modos de forma
simultánea, ya que este tipo de fibra se
caracteriza por tener un diámetro del núcleo
mucho mayor que las fibras monomodo.

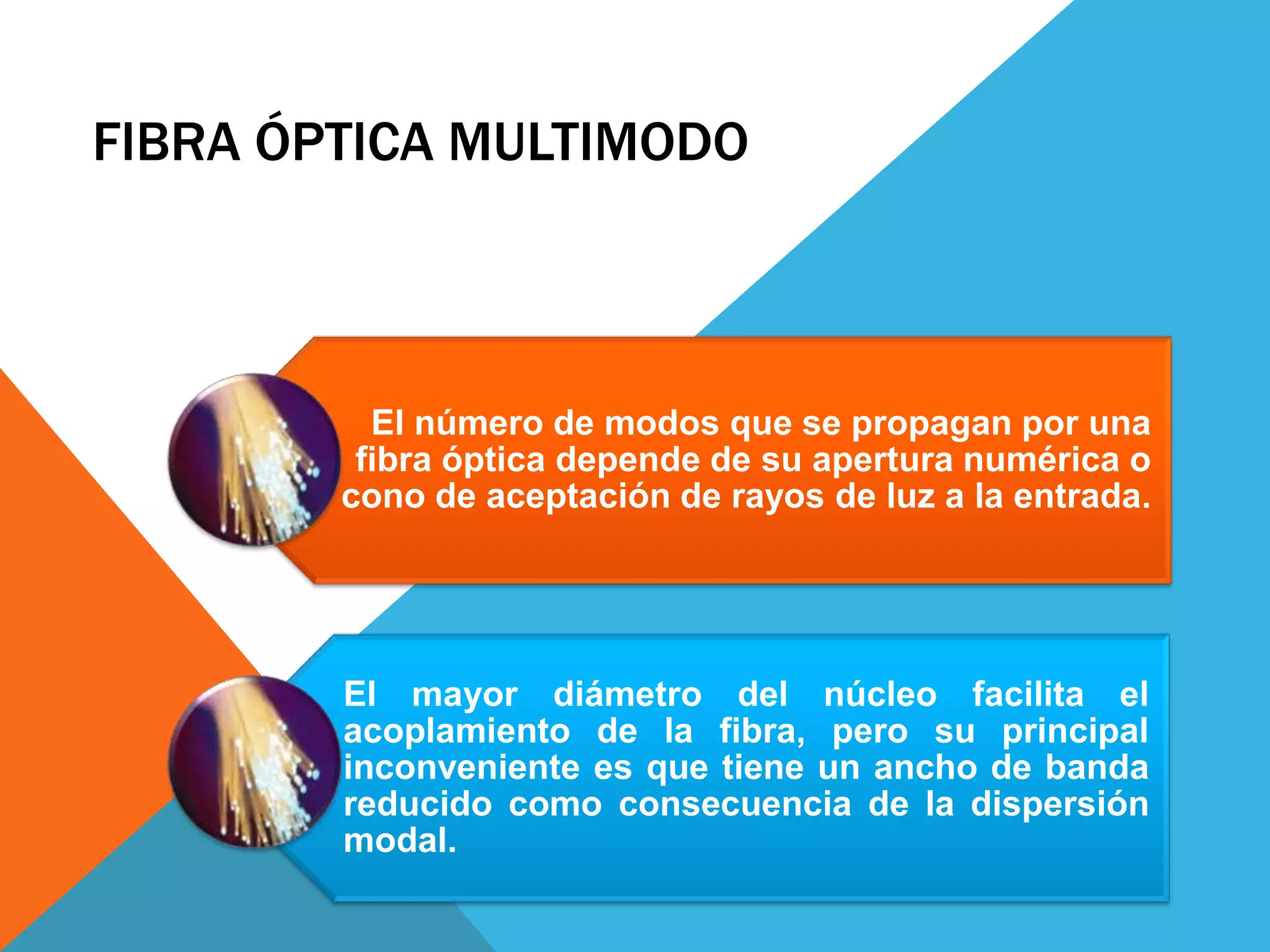

El número de modos que se propagan por una
fibra óptica depende de su apertura numérica o
cono de aceptación de rayos de luz a la entrada.
El mayor diámetro del núcleo facilita el
acoplamiento de la fibra, pero su principal
inconveniente es que tiene un ancho de banda
reducido como consecuencia de la dispersión
modal.

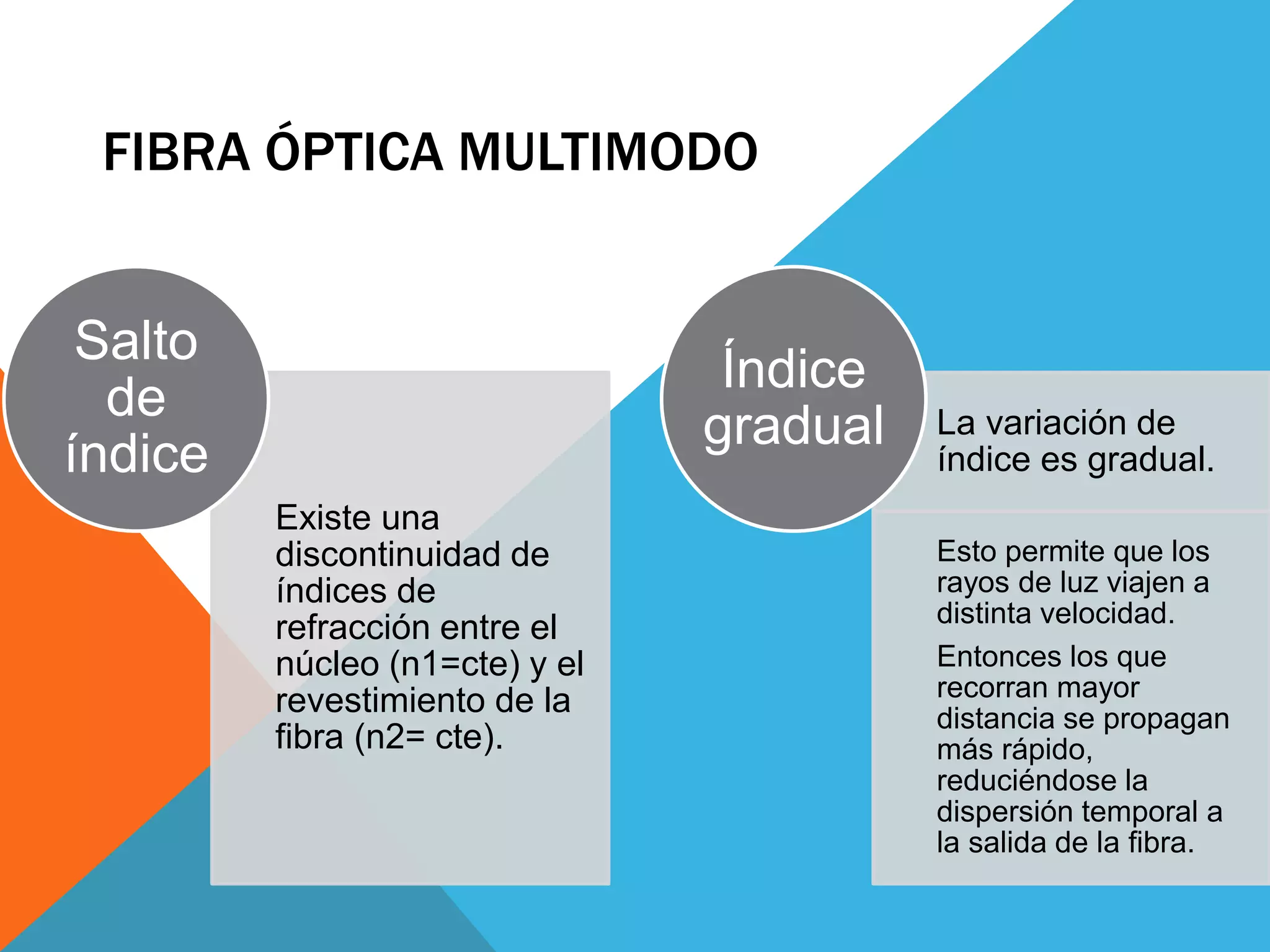

Existe una
discontinuidad de
índices de
refracción entre el
núcleo (n1=cte) y el
revestimiento de la
fibra (n2= cte).
Salto
de
índice
La variación de
índice es gradual.
Esto permite que los
rayos de luz viajen a
distinta velocidad.
Entonces los que
recorran mayor
distancia se propagan
más rápido,
reduciéndose la
dispersión temporal a
la salida de la fibra.

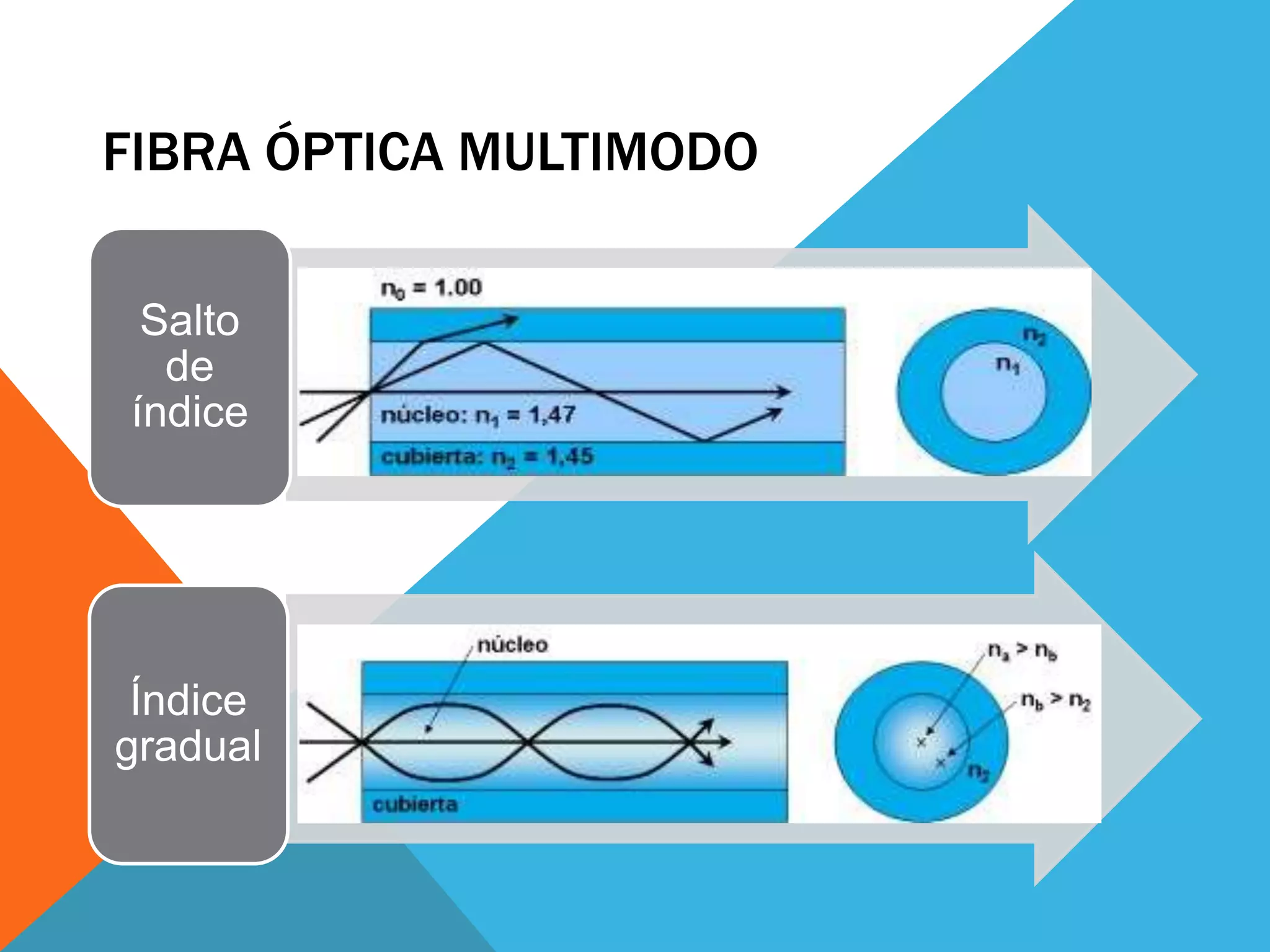

Índice
gradual

Salto
de
índice
Índice
gradual

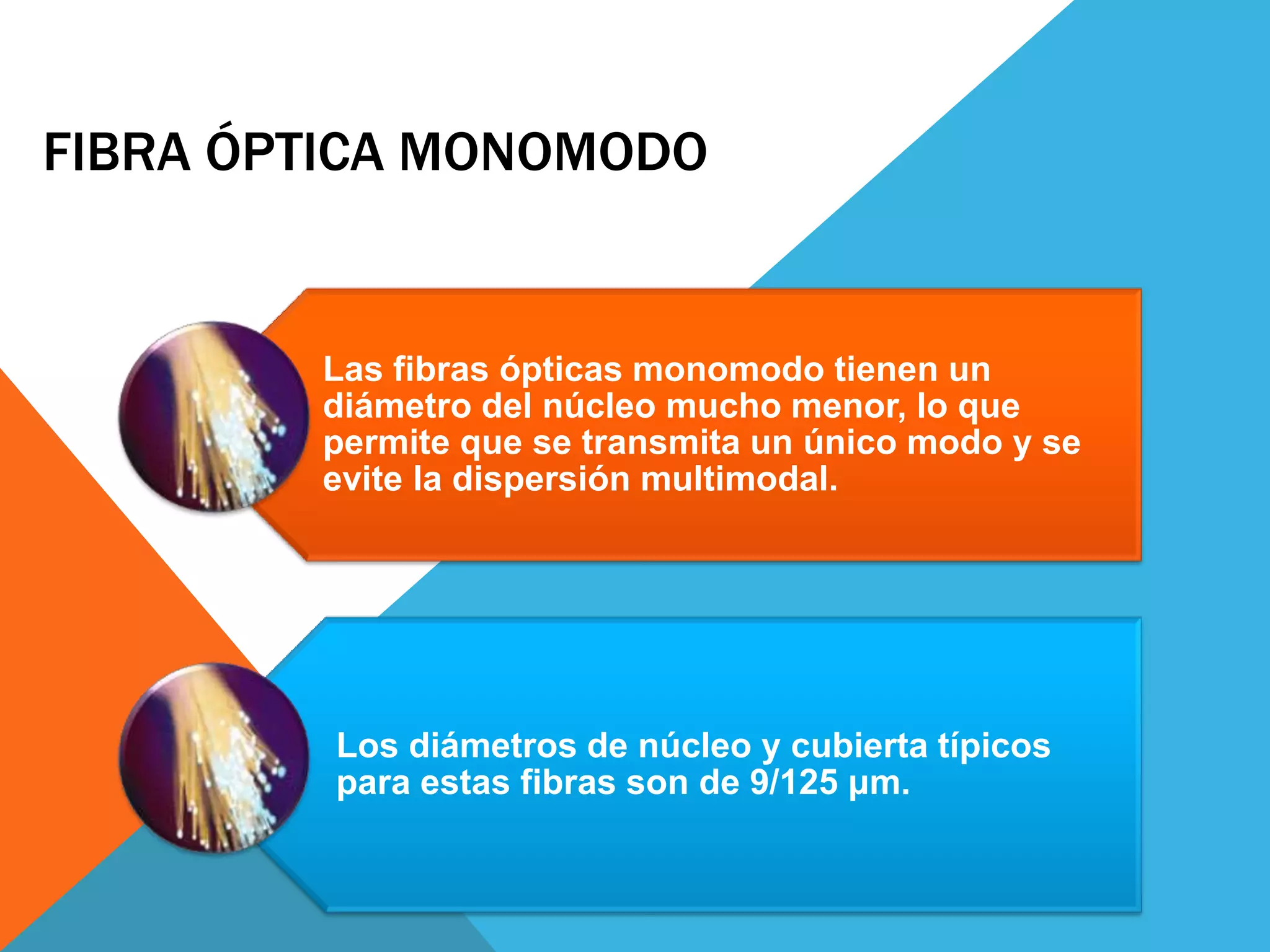

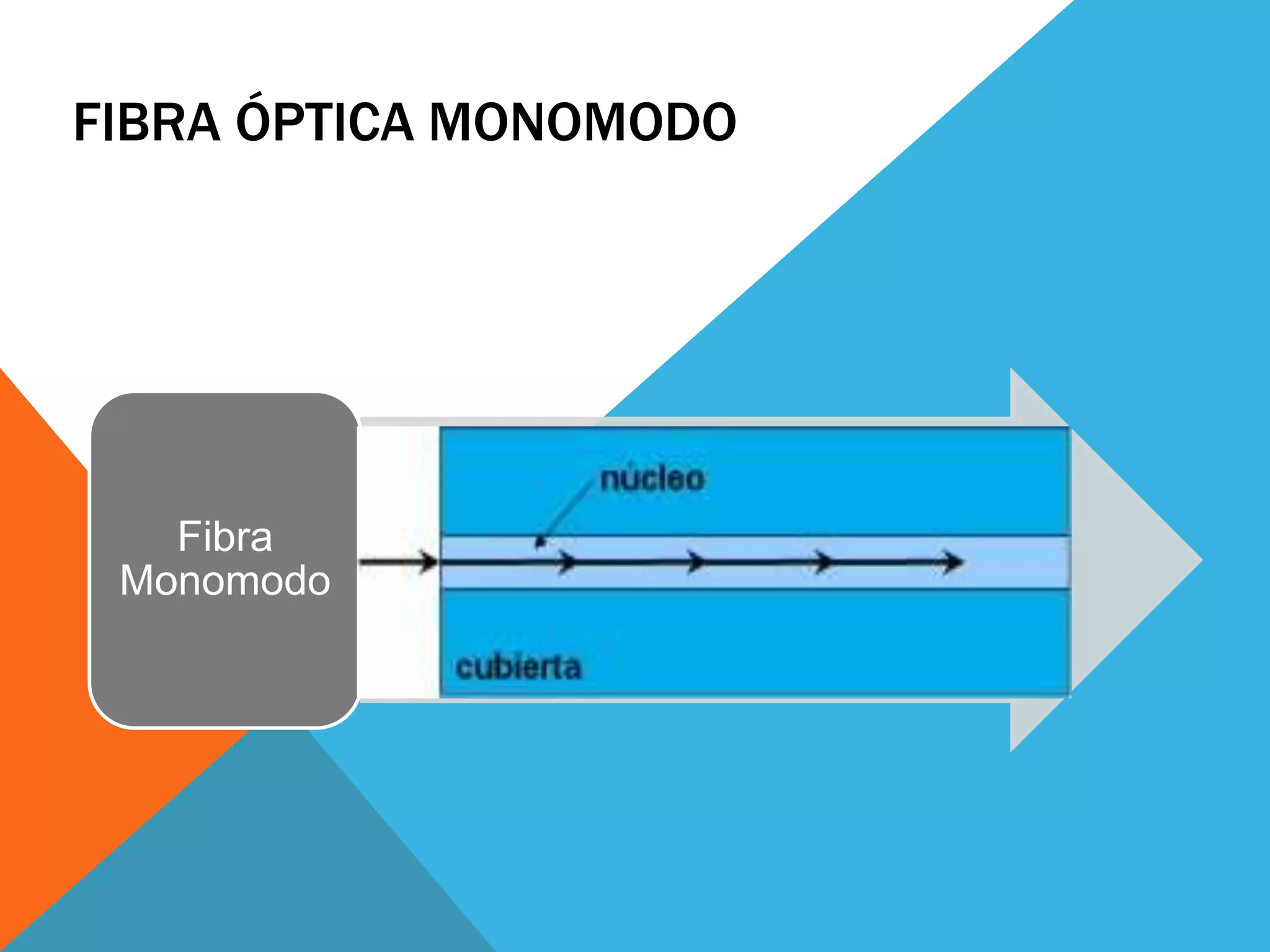

FIBRA ÓPTICA MONOMODO
Las fibras ópticas monomodo tienen un
diámetro del núcleo mucho menor, lo que
permite que se transmita un único modo y se
evite la dispersión multimodal.
Los diámetros de núcleo y cubierta típicos
para estas fibras son de 9/125 μm.

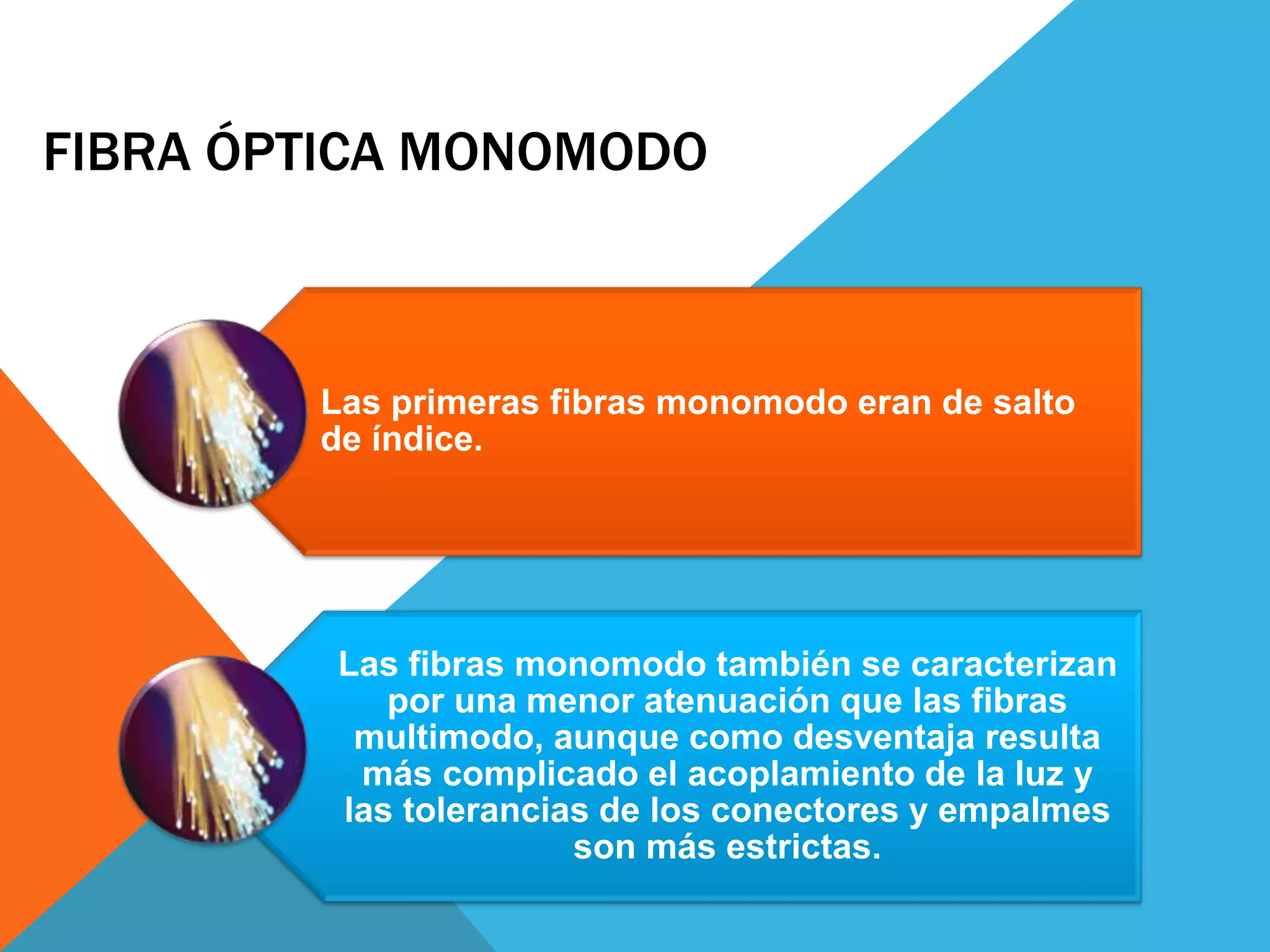

Las primeras fibras monomodo eran de salto
de índice.
Las fibras monomodo también se caracterizan
por una menor atenuación que las fibras
multimodo, aunque como desventaja resulta
más complicado el acoplamiento de la luz y
las tolerancias de los conectores y empalmes
son más estrictas.

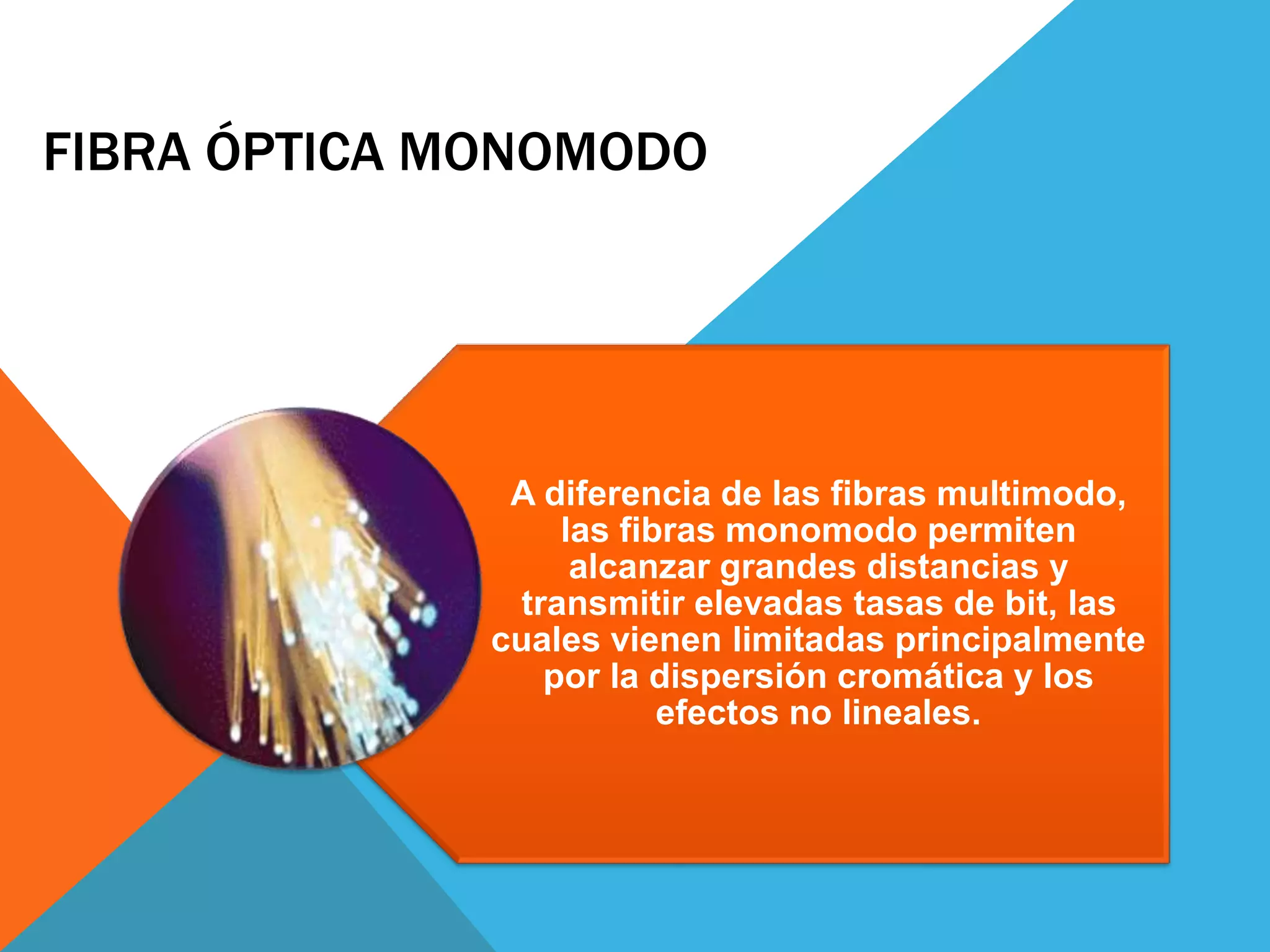

A diferencia de las fibras multimodo,
las fibras monomodo permiten
alcanzar grandes distancias y
transmitir elevadas tasas de bit, las
cuales vienen limitadas principalmente
por la dispersión cromática y los
efectos no lineales.

Fibra
Monomodo

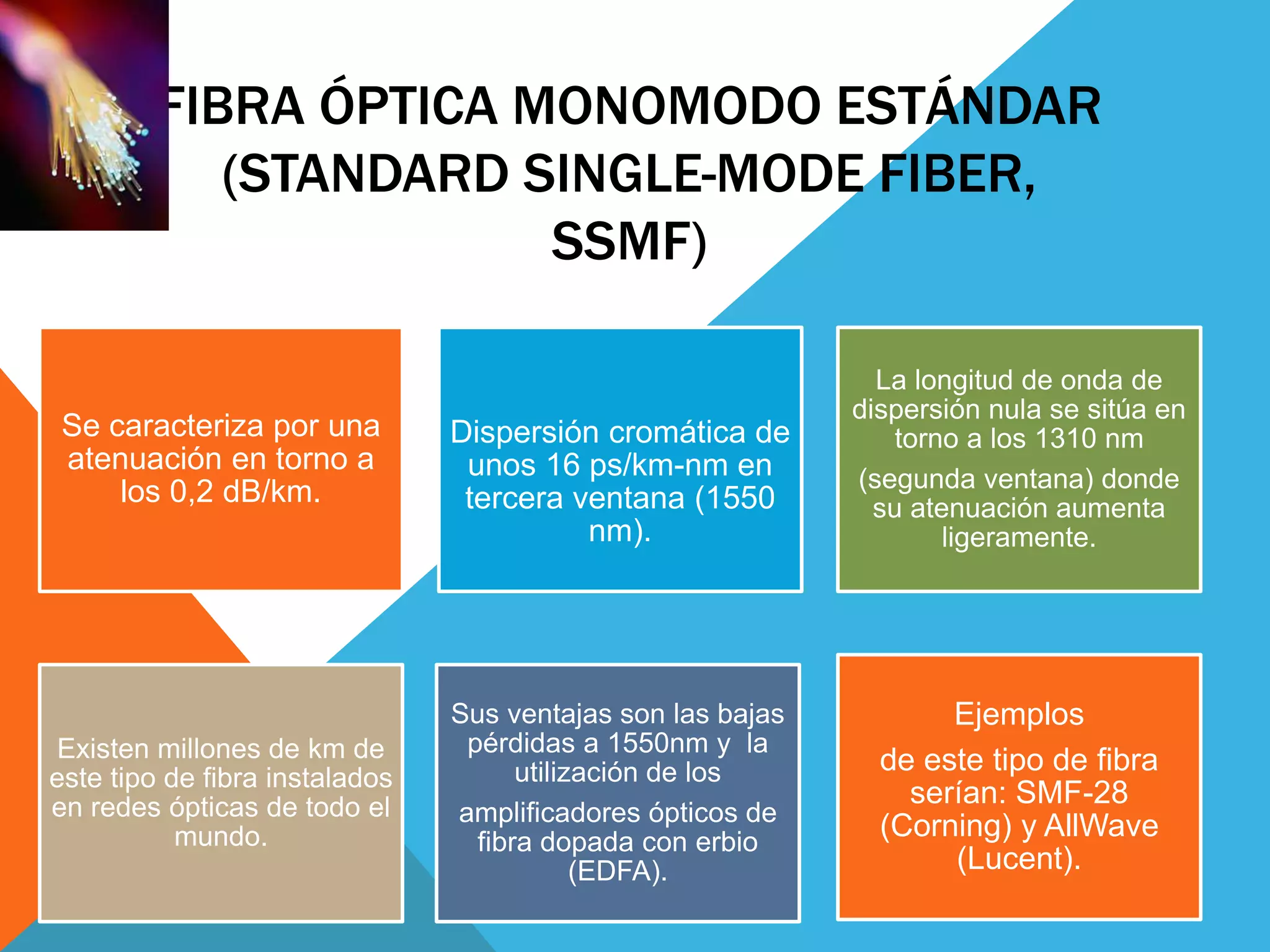

FIBRA ÓPTICA MONOMODO ESTÁNDAR
(STANDARD SINGLE-MODE FIBER,
SSMF)
Se caracteriza por una
atenuación en torno a
los 0,2 dB/km.
Dispersión cromática de
unos 16 ps/km-nm en
tercera ventana (1550
nm).
La longitud de onda de
dispersión nula se sitúa en
torno a los 1310 nm
(segunda ventana) donde
su atenuación aumenta
ligeramente.
Existen millones de km de
este tipo de fibra instalados
en redes ópticas de todo el
mundo.
Sus ventajas son las bajas
pérdidas a 1550nm y la
utilización de los
amplificadores ópticos de
fibra dopada con erbio
(EDFA).
Ejemplos
de este tipo de fibra
serían: SMF-28
(Corning) y AllWave
(Lucent).

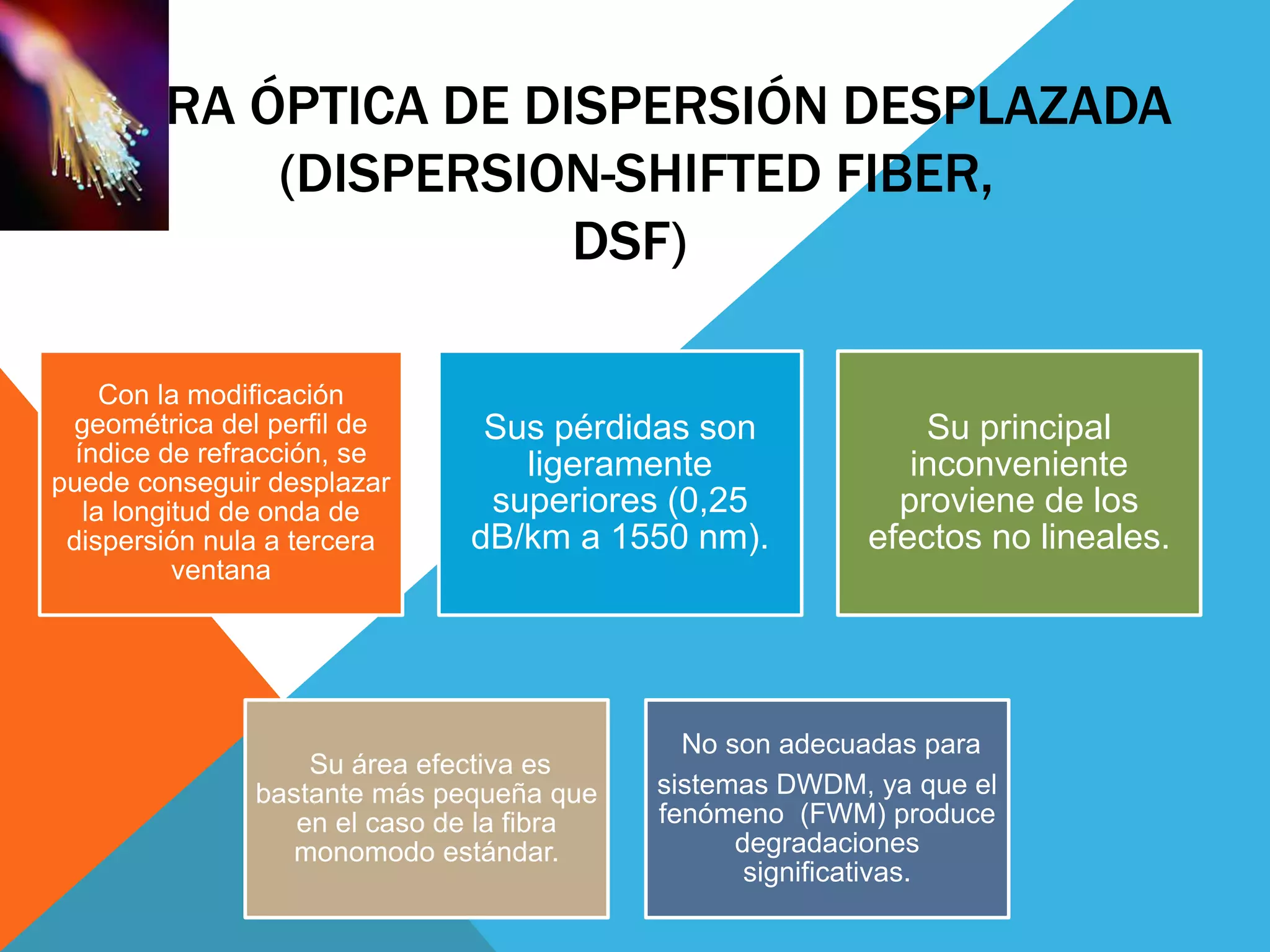

FIBRA ÓPTICA DE DISPERSIÓN DESPLAZADA
(DISPERSION-SHIFTED FIBER,
DSF)
Con la modificación
geométrica del perfil de
índice de refracción, se
puede conseguir desplazar
la longitud de onda de
dispersión nula a tercera
ventana
Sus pérdidas son
ligeramente
superiores (0,25
dB/km a 1550 nm).
Su principal
inconveniente
proviene de los
efectos no lineales.
Su área efectiva es
bastante más pequeña que
en el caso de la fibra
monomodo estándar.
No son adecuadas para
sistemas DWDM, ya que el
fenómeno (FWM) produce
degradaciones
significativas.

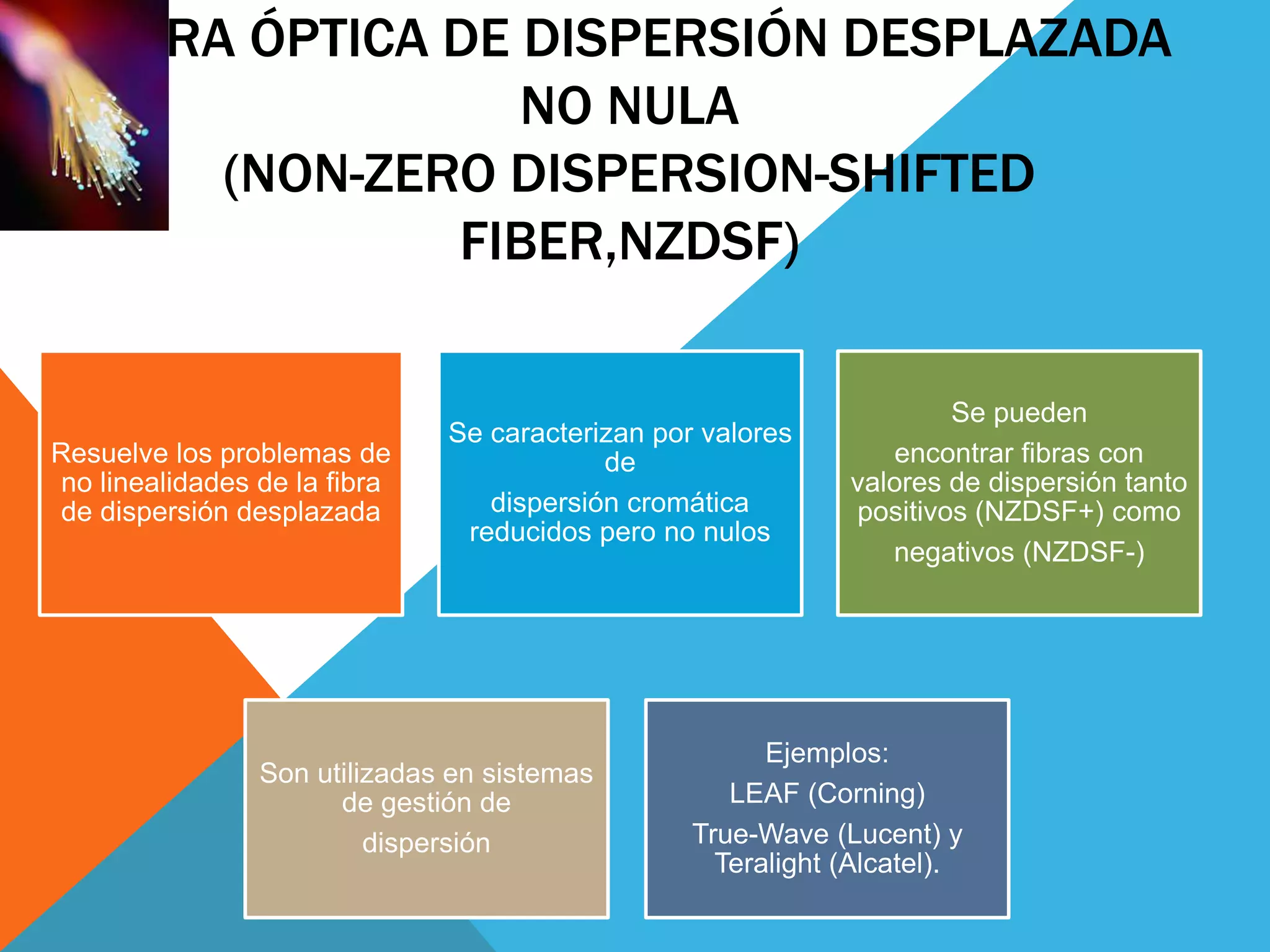

FIBRA ÓPTICA DE DISPERSIÓN DESPLAZADA
NO NULA
(NON-ZERO DISPERSION-SHIFTED
FIBER,NZDSF)
Resuelve los problemas de
no linealidades de la fibra
de dispersión desplazada
Se caracterizan por valores
de
dispersión cromática
reducidos pero no nulos
Se pueden
encontrar fibras con
valores de dispersión tanto
positivos (NZDSF+) como
negativos (NZDSF-)
Son utilizadas en sistemas
de gestión de
dispersión
Ejemplos:
LEAF (Corning)
True-Wave (Lucent) y
Teralight (Alcatel).

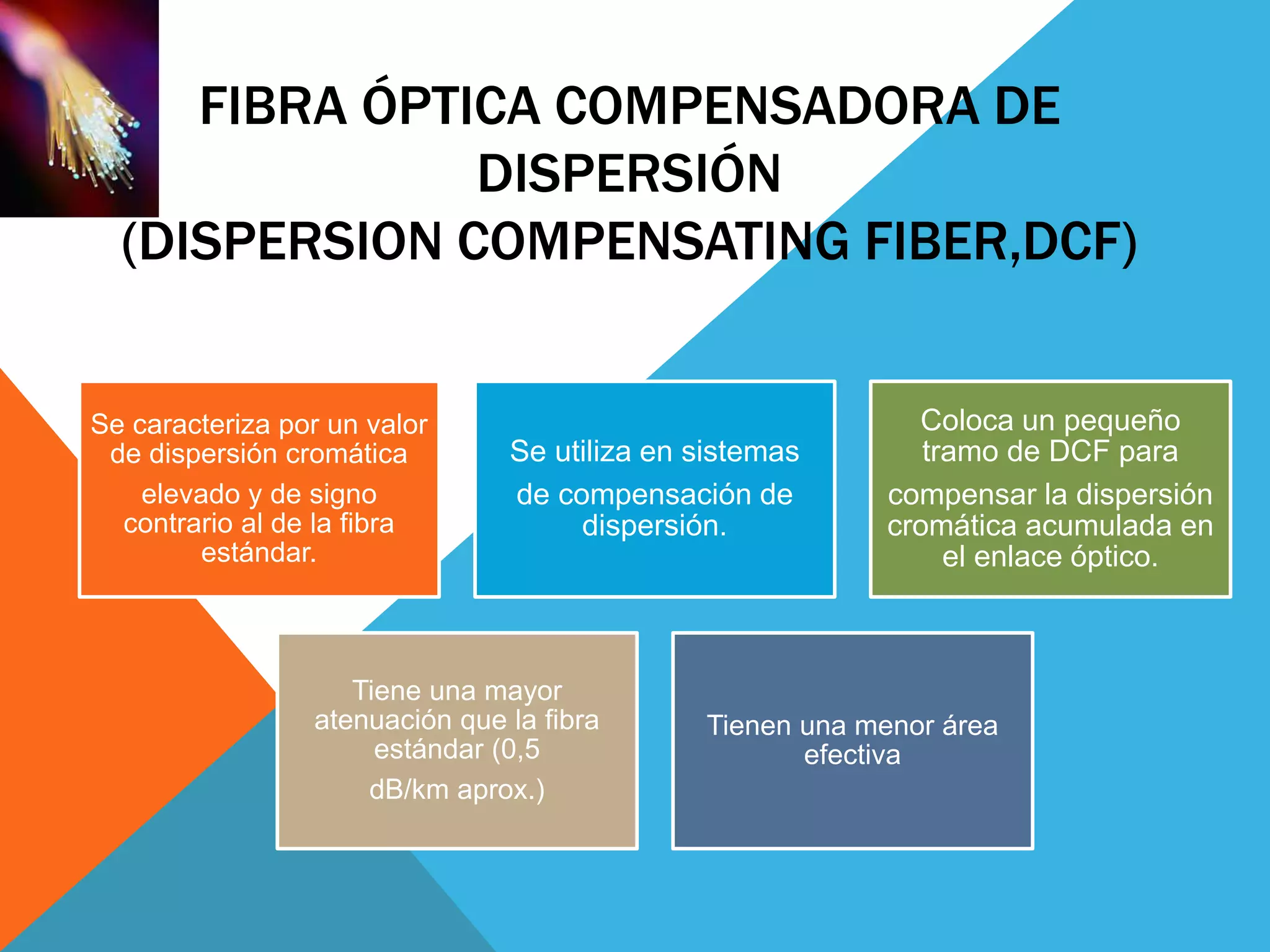

FIBRA ÓPTICA COMPENSADORA DE
DISPERSIÓN
(DISPERSION COMPENSATING FIBER,DCF)
Se caracteriza por un valor
de dispersión cromática
elevado y de signo
contrario al de la fibra
estándar.
Se utiliza en sistemas
de compensación de
dispersión.
Coloca un pequeño
tramo de DCF para
compensar la dispersión
cromática acumulada en
el enlace óptico.
Tiene una mayor
atenuación que la fibra
estándar (0,5
dB/km aprox.)
Tienen una menor área
efectiva

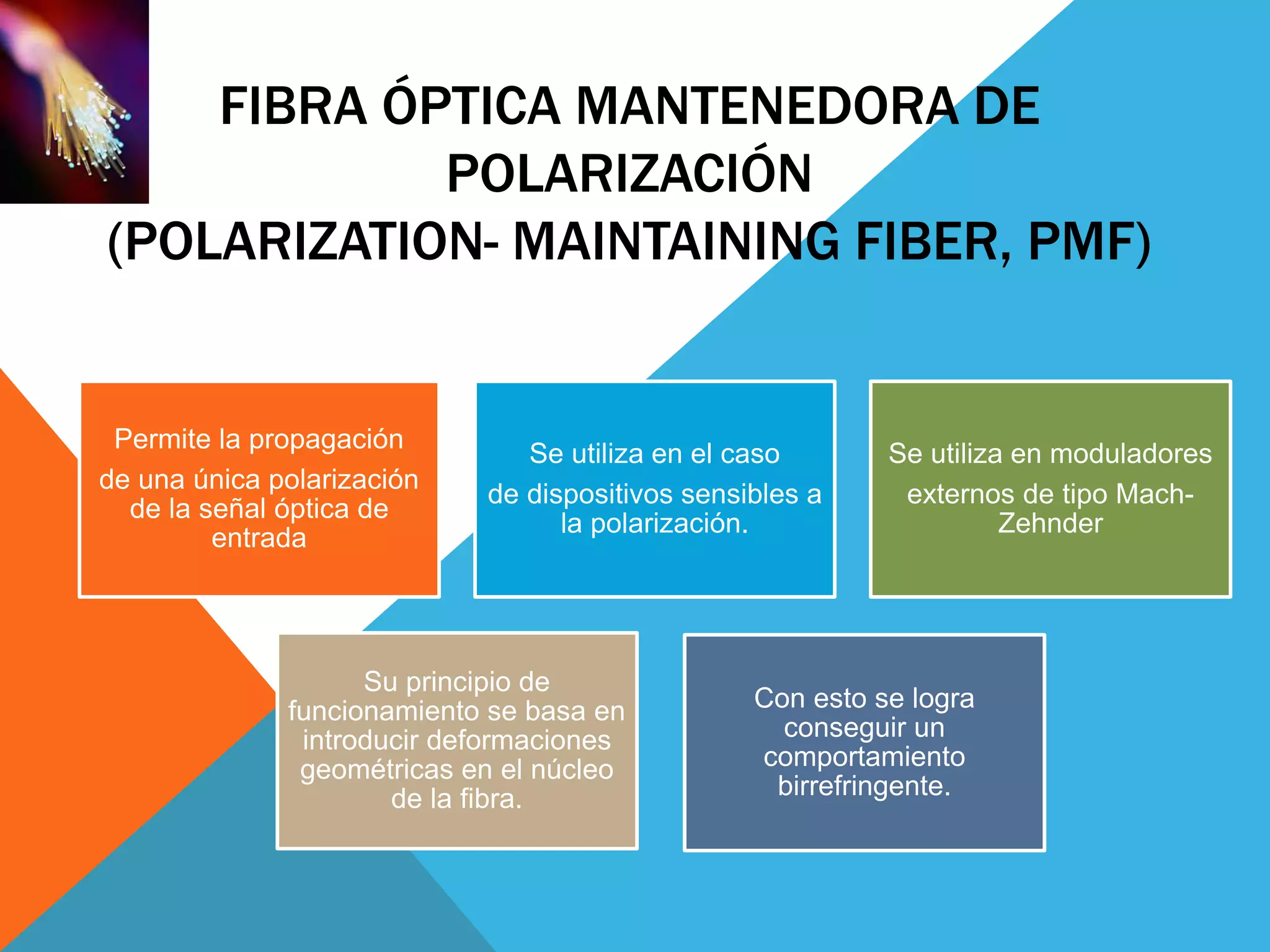

FIBRA ÓPTICA MANTENEDORA DE
POLARIZACIÓN
(POLARIZATION- MAINTAINING FIBER, PMF)
Permite la propagación
de una única polarización
de la señal óptica de
entrada
Se utiliza en el caso
de dispositivos sensibles a
la polarización.
Se utiliza en moduladores
externos de tipo Mach-
Zehnder
Su principio de
funcionamiento se basa en
introducir deformaciones
geométricas en el núcleo
de la fibra.
Con esto se logra
conseguir un
comportamiento
birrefringente.

FIBRA ÓPTICA DE PLÁSTICO
(PLASTIC OPTICAL FIBER, POF)
Constituyen una solución de
bajo costo
Se utiliza para realizar
conexiones ópticas en
distancias cortas
Ejemplo: en el interior de
dispositivos, automóviles,
redes en el hogar, etc.

Tienen pérdidas de 0,15-0,2 dB/m a
650 nm (se suele emplear como
transmisor un LED rojo)
Tienen un ancho de banda reducido
como consecuencia de su gran
apertura numérica (diámetros del
núcleo del orden de 1 mm)
Como ventajas ofrecen un manejo e
instalación sencillos y una mayor
robustez.

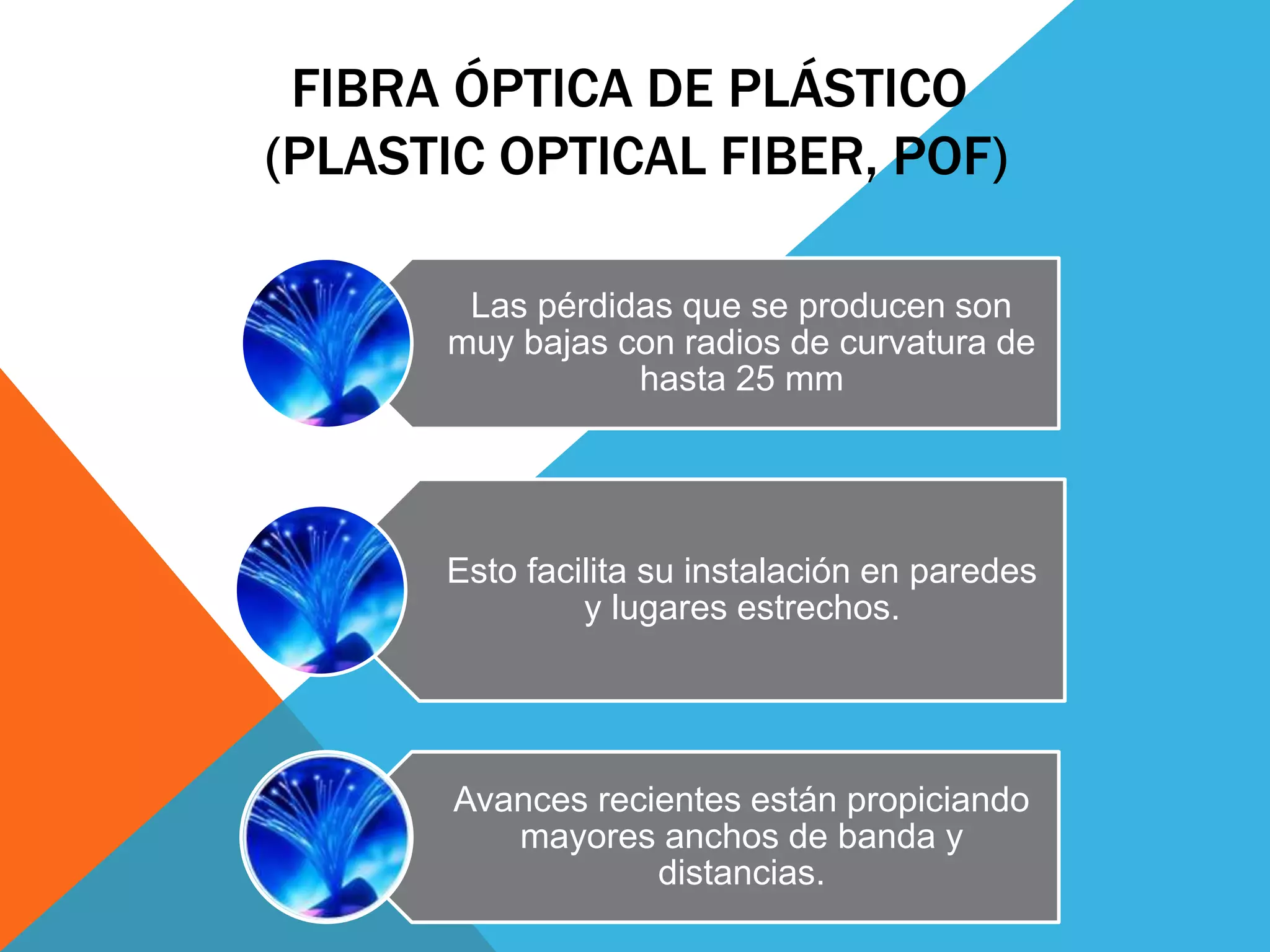

Las pérdidas que se producen son
muy bajas con radios de curvatura de
hasta 25 mm
Esto facilita su instalación en paredes
y lugares estrechos.
Avances recientes están propiciando
mayores anchos de banda y
distancias.

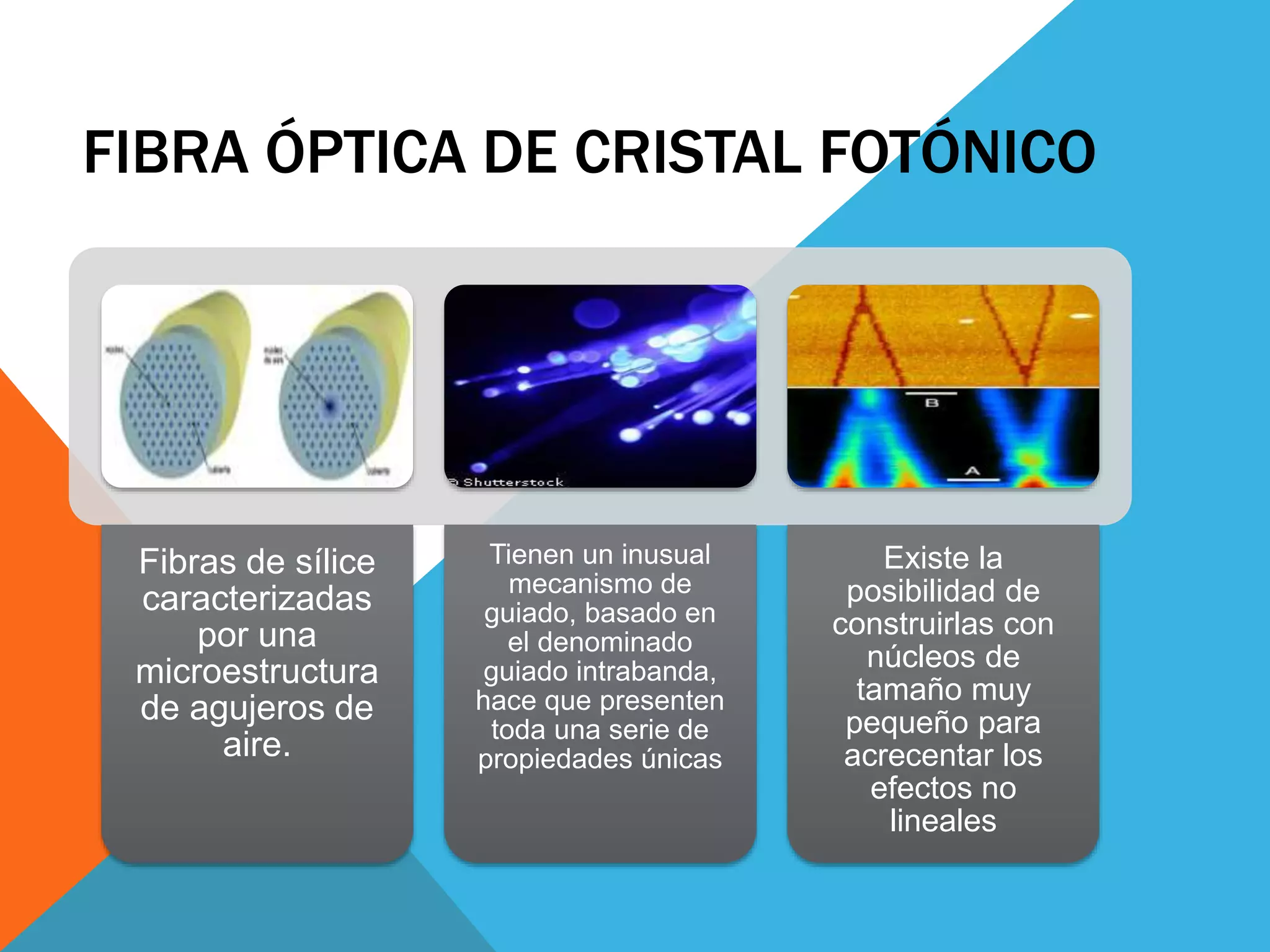

FIBRA ÓPTICA DE CRISTAL FOTÓNICO
Fibras de sílice
caracterizadas
por una
microestructura
de agujeros de
aire.
Tienen un inusual
mecanismo de
guiado, basado en
el denominado
guiado intrabanda,
hace que presenten
toda una serie de
propiedades únicas
Existe la
posibilidad de
construirlas con
núcleos de
tamaño muy
pequeño para
acrecentar los
efectos no
lineales

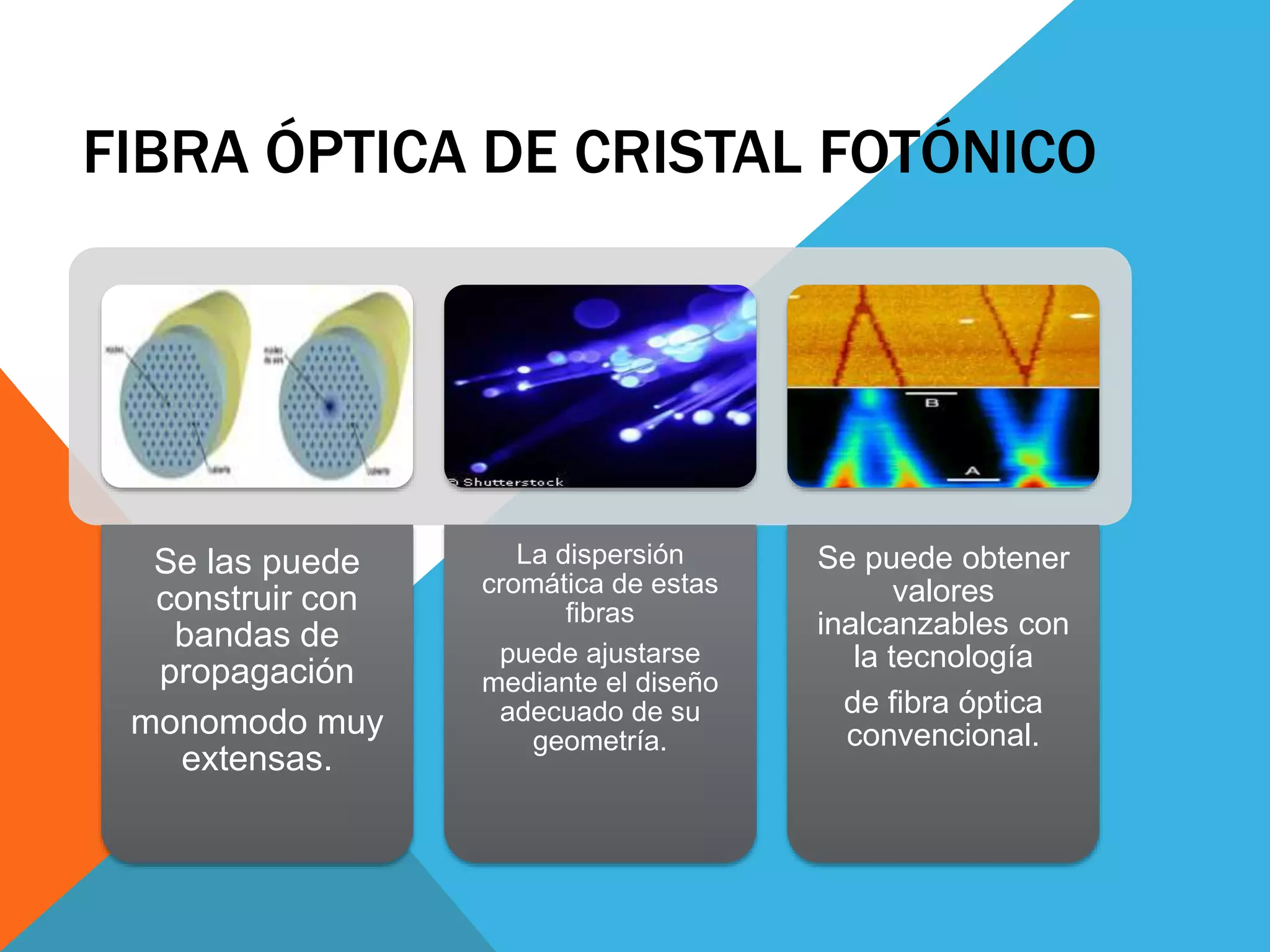

FIBRA ÓPTICA DE CRISTAL FOTÓNICO
Se las puede
construir con
bandas de
propagación
monomodo muy
extensas.
La dispersión
cromática de estas
fibras
puede ajustarse
mediante el diseño
adecuado de su
geometría.
Se puede obtener
valores
inalcanzables con
la tecnología
de fibra óptica
convencional.

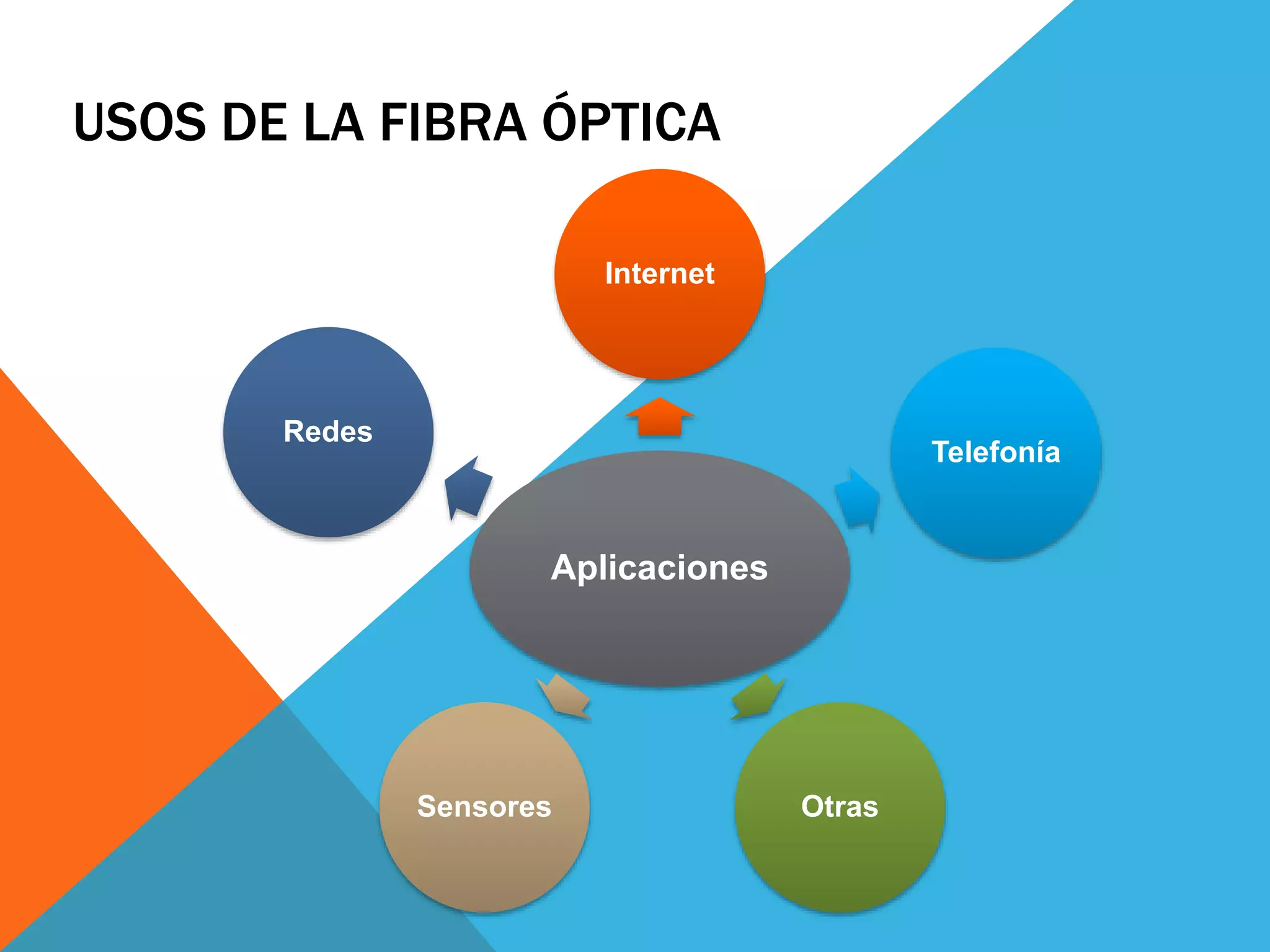

USOS DE LA FIBRA ÓPTICA
Internet
Aplicaciones
Telefonía
Sensores Otras
Redes

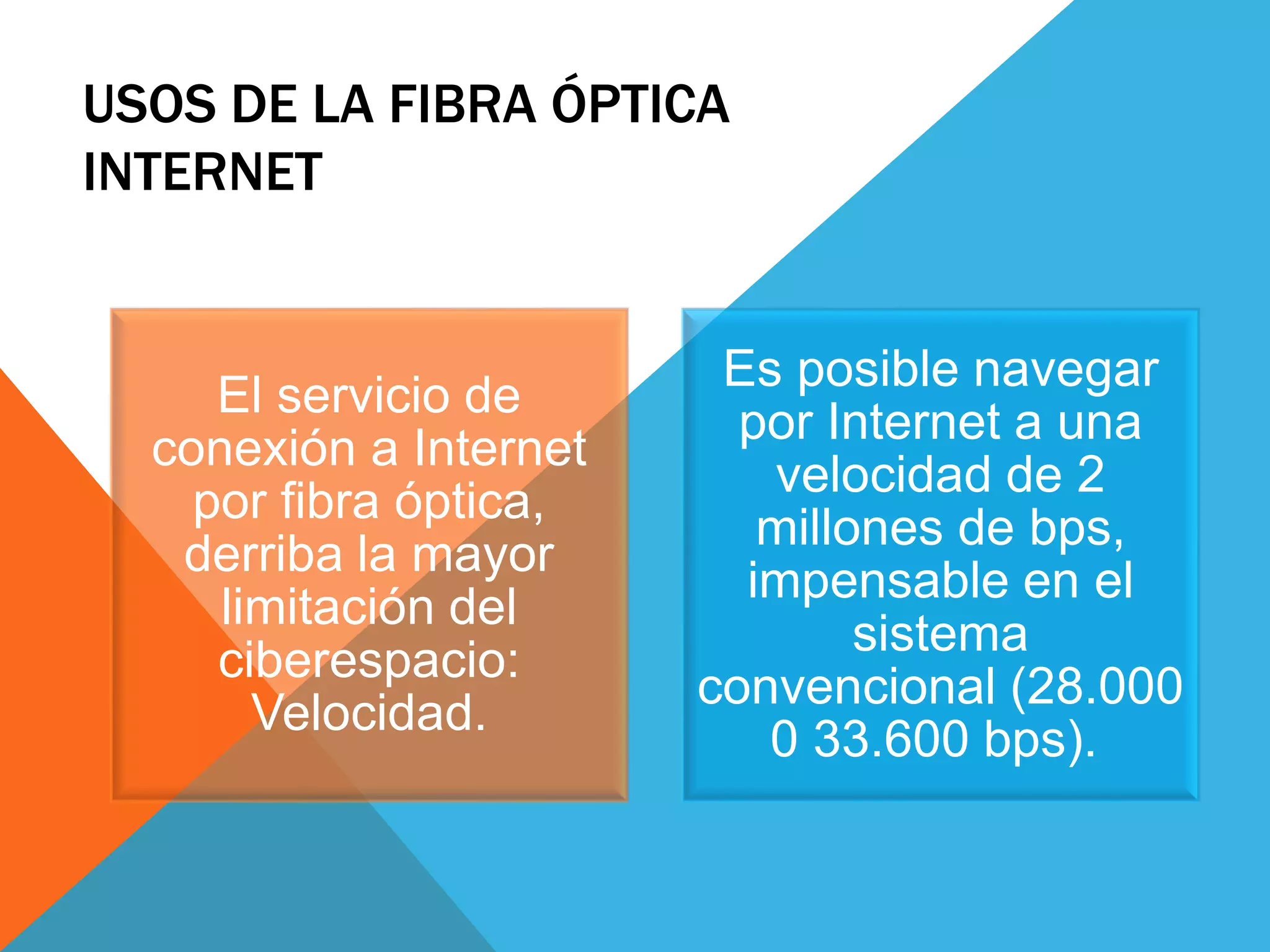

INTERNET
El servicio de
conexión a Internet
por fibra óptica,
derriba la mayor
limitación del
ciberespacio:
Velocidad.
Es posible navegar
por Internet a una
velocidad de 2
millones de bps,
impensable en el
sistema
convencional (28.000
0 33.600 bps).

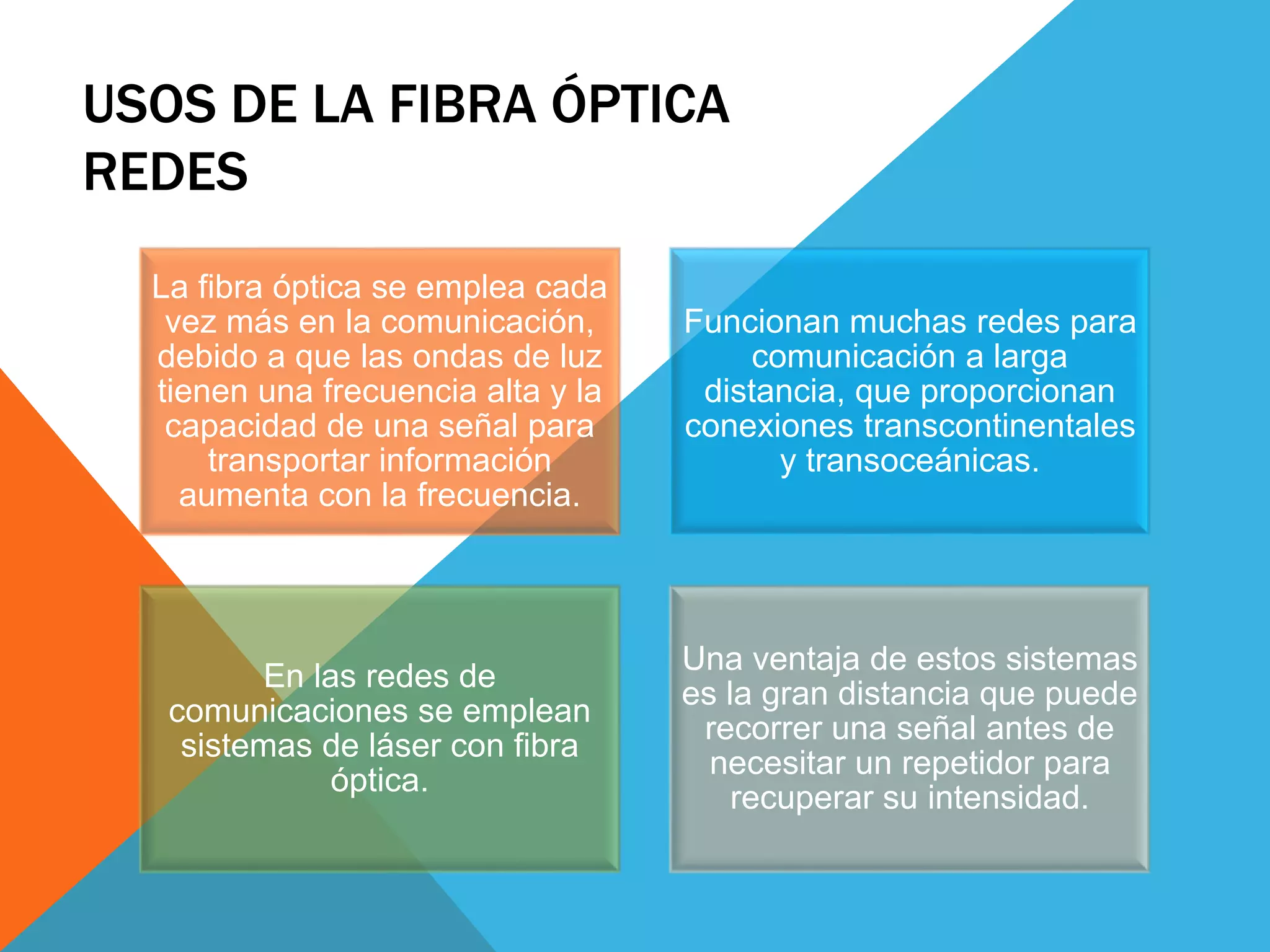

REDES
La fibra óptica se emplea cada
vez más en la comunicación,
debido a que las ondas de luz
tienen una frecuencia alta y la
capacidad de una señal para
transportar información
aumenta con la frecuencia.
Funcionan muchas redes para
comunicación a larga
distancia, que proporcionan
conexiones transcontinentales
y transoceánicas.
En las redes de
comunicaciones se emplean
sistemas de láser con fibra
óptica.
Una ventaja de estos sistemas
es la gran distancia que puede
recorrer una señal antes de
necesitar un repetidor para
recuperar su intensidad.

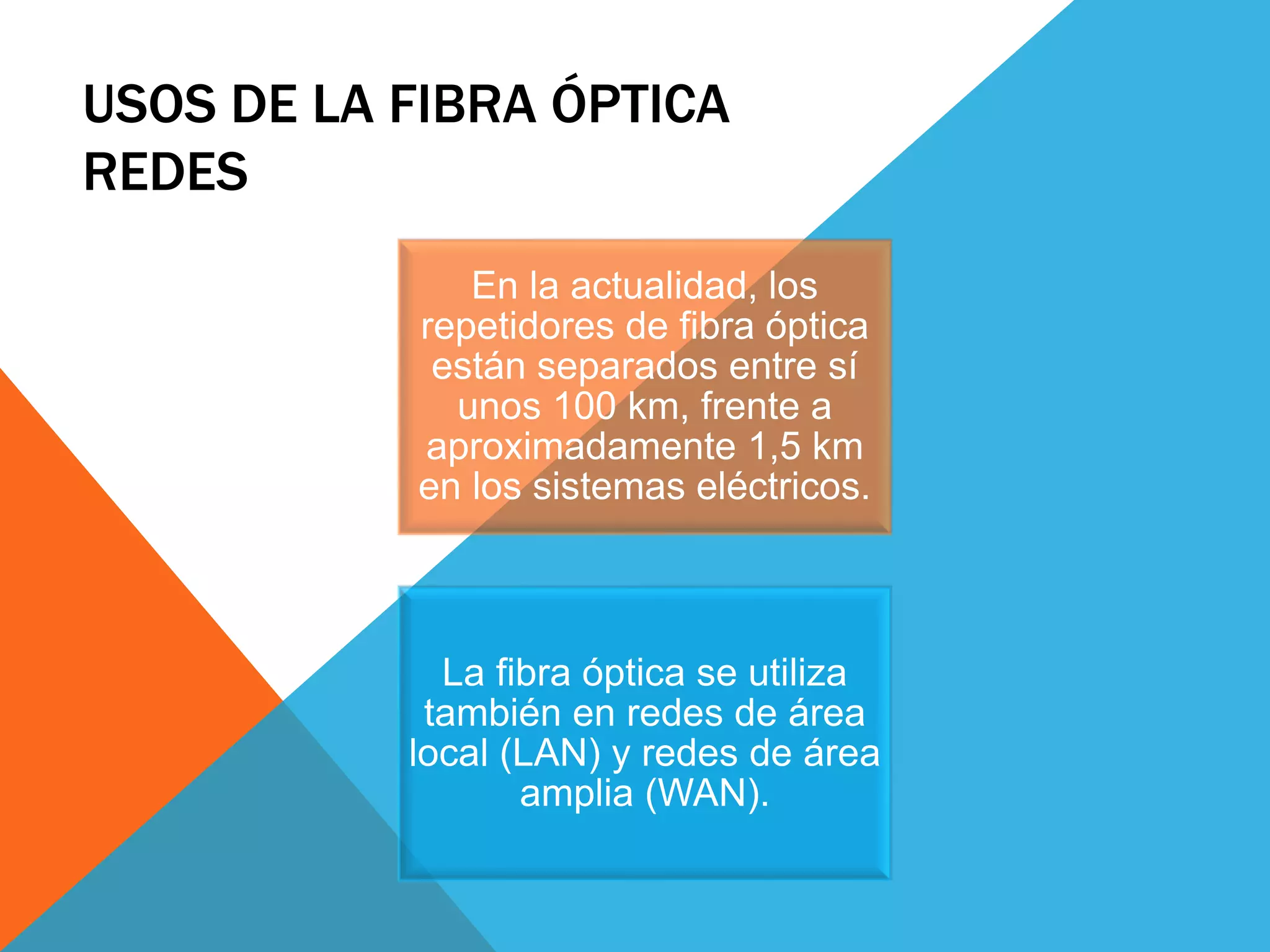

REDES
En la actualidad, los
repetidores de fibra óptica
están separados entre sí
unos 100 km, frente a
aproximadamente 1,5 km
en los sistemas eléctricos.
La fibra óptica se utiliza
también en redes de área
local (LAN) y redes de área
amplia (WAN).

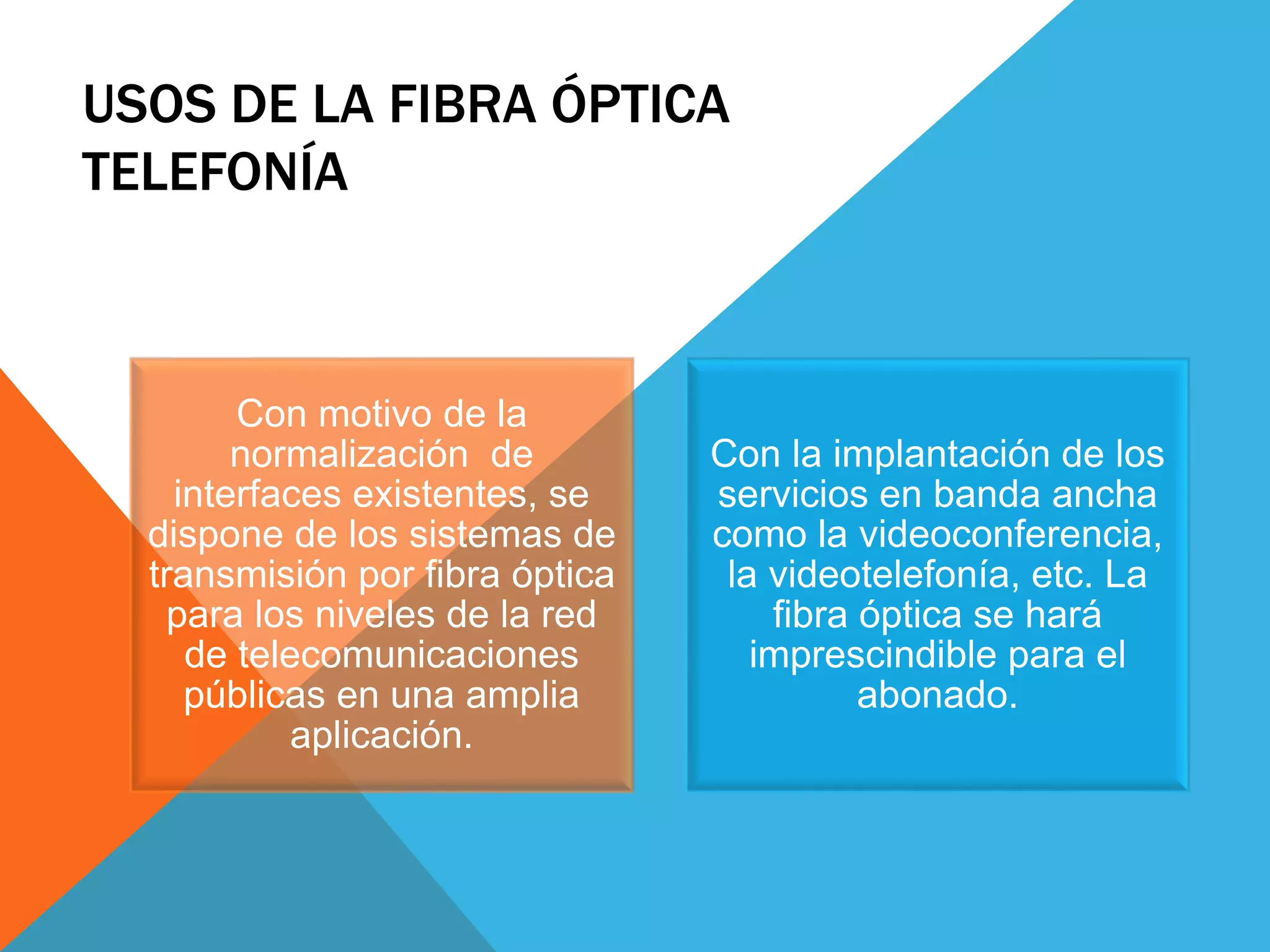

TELEFONÍA
Con motivo de la
normalización de
interfaces existentes, se
dispone de los sistemas de
transmisión por fibra óptica
para los niveles de la red
de telecomunicaciones
públicas en una amplia
aplicación.
Con la implantación de los
servicios en banda ancha
como la videoconferencia,
la videotelefonía, etc. La
fibra óptica se hará
imprescindible para el
abonado.

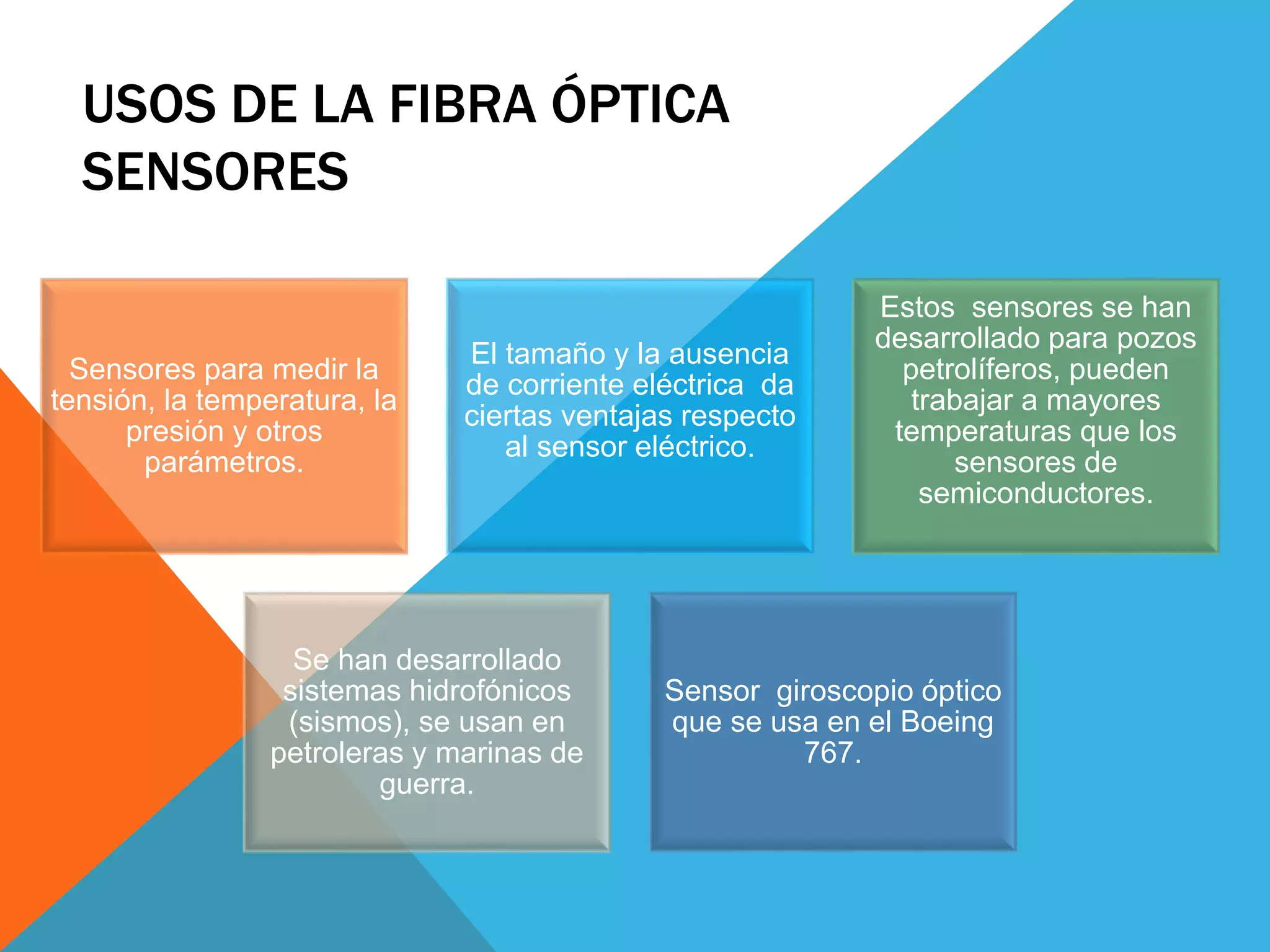

SENSORES
Sensores para medir la
tensión, la temperatura, la
presión y otros
parámetros.
El tamaño y la ausencia
de corriente eléctrica da
ciertas ventajas respecto
al sensor eléctrico.
Estos sensores se han
desarrollado para pozos
petrolíferos, pueden
trabajar a mayores
temperaturas que los
sensores de
semiconductores.
Se han desarrollado
sistemas hidrofónicos
(sismos), se usan en
petroleras y marinas de
guerra.
Sensor giroscopio óptico
que se usa en el Boeing
767.

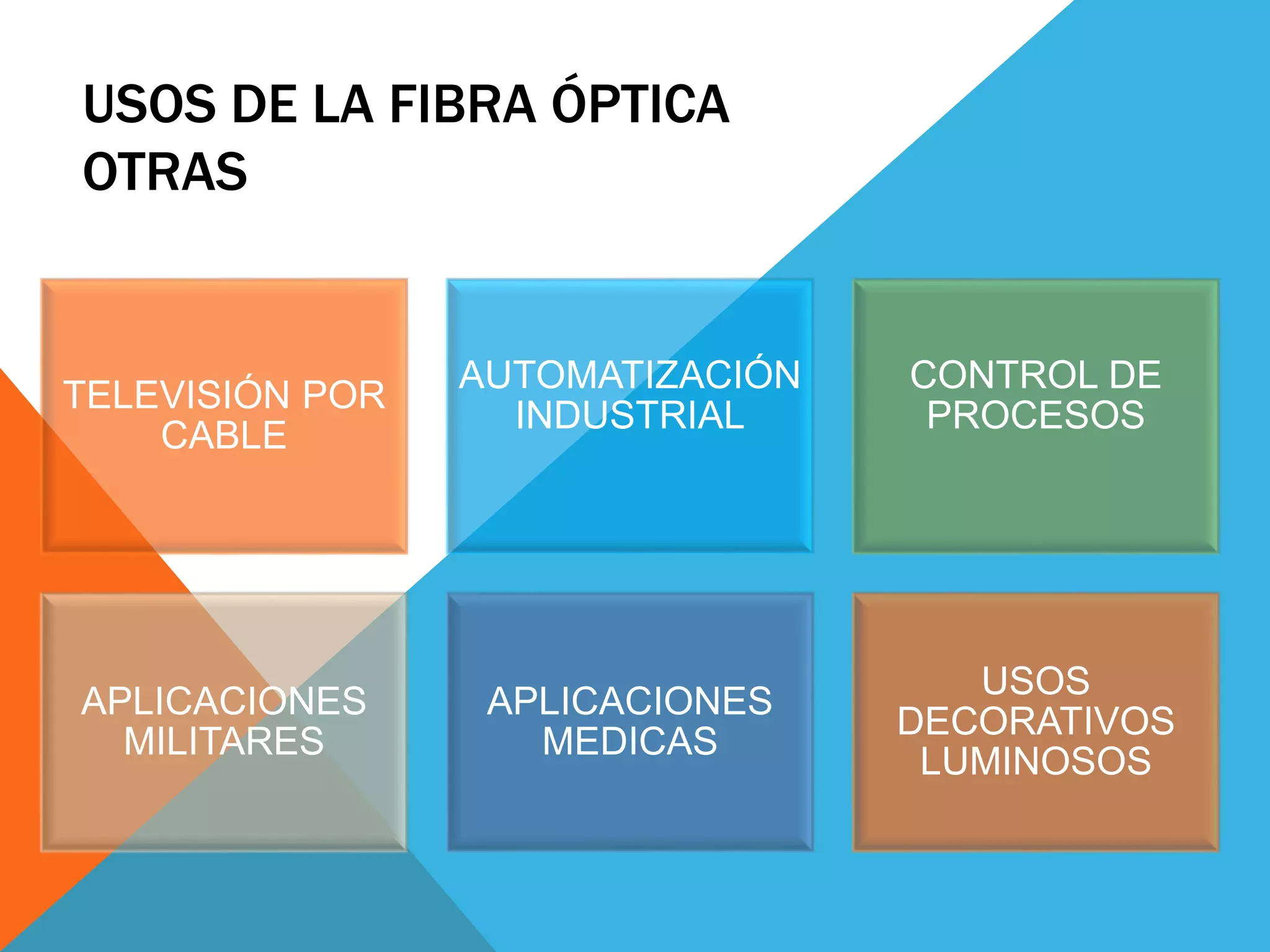

OTRAS
TELEVISIÓN POR
CABLE
AUTOMATIZACIÓN
INDUSTRIAL
CONTROL DE
PROCESOS
APLICACIONES
MILITARES
APLICACIONES
MEDICAS
USOS
DECORATIVOS
LUMINOSOS

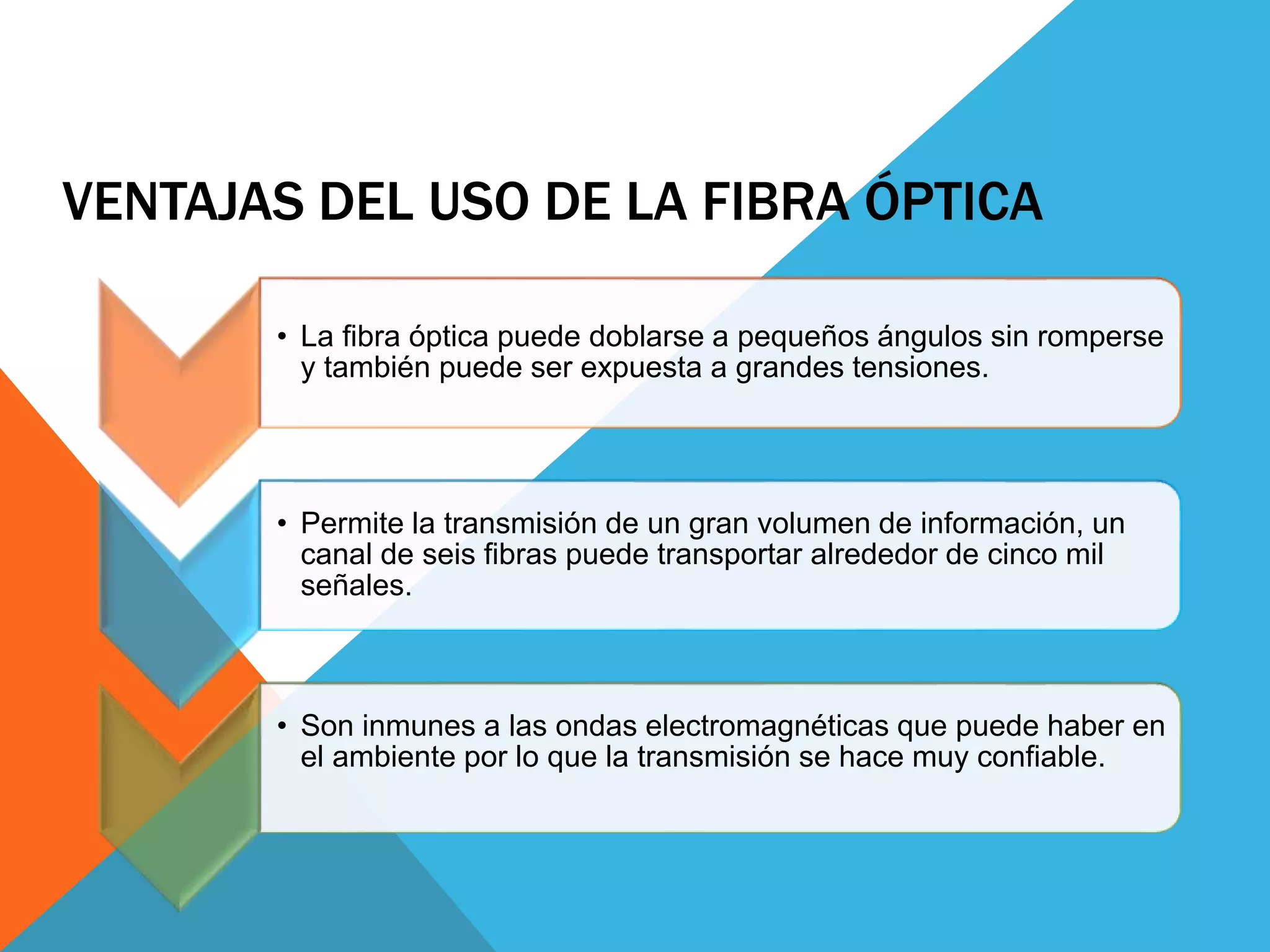

VENTAJAS DEL USO DE LA FIBRA ÓPTICA
• La fibra óptica puede doblarse a pequeños ángulos sin romperse
y también puede ser expuesta a grandes tensiones.
• Permite la transmisión de un gran volumen de información, un
canal de seis fibras puede transportar alrededor de cinco mil
señales.
• Son inmunes a las ondas electromagnéticas que puede haber en
el ambiente por lo que la transmisión se hace muy confiable.

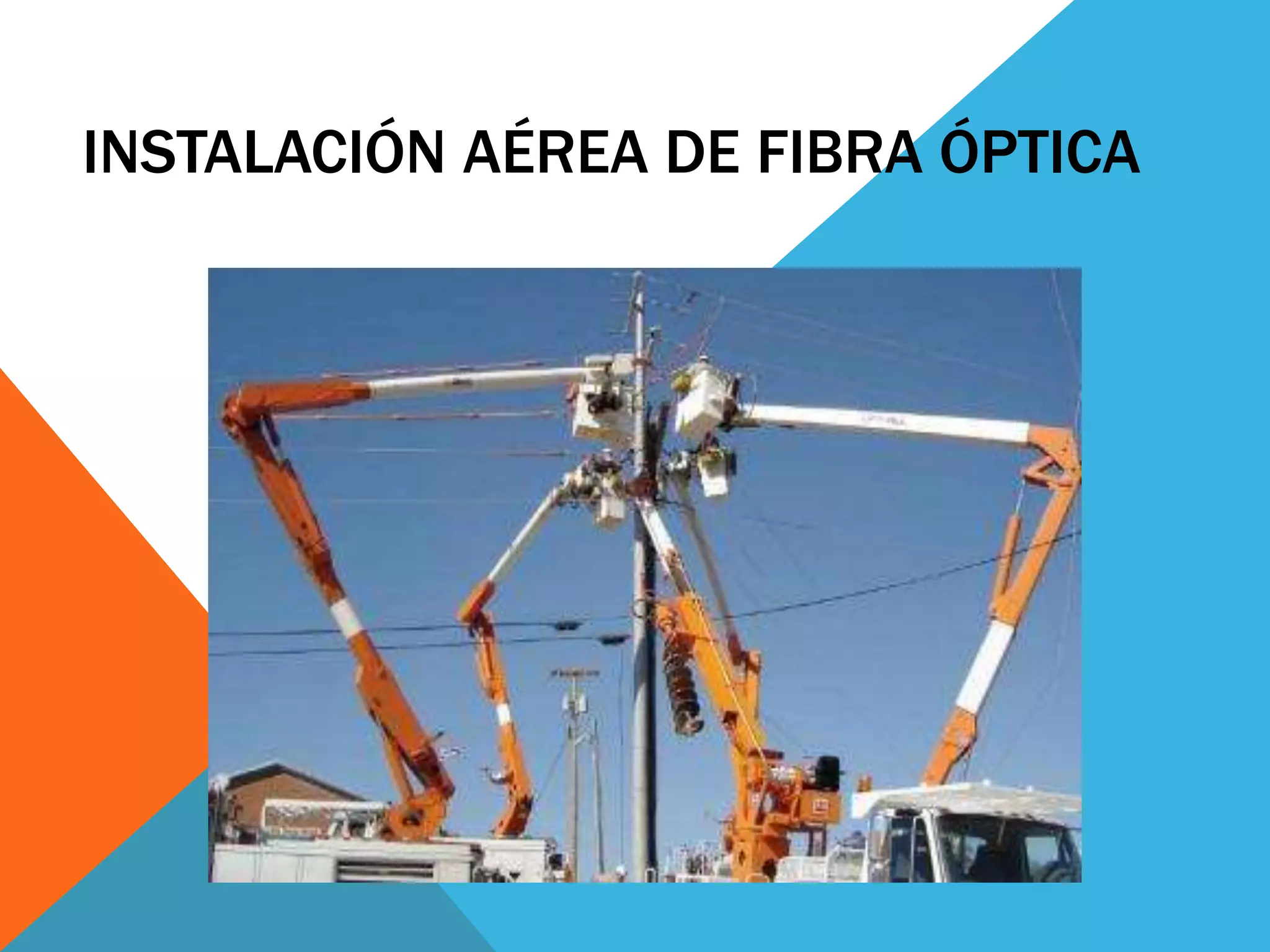

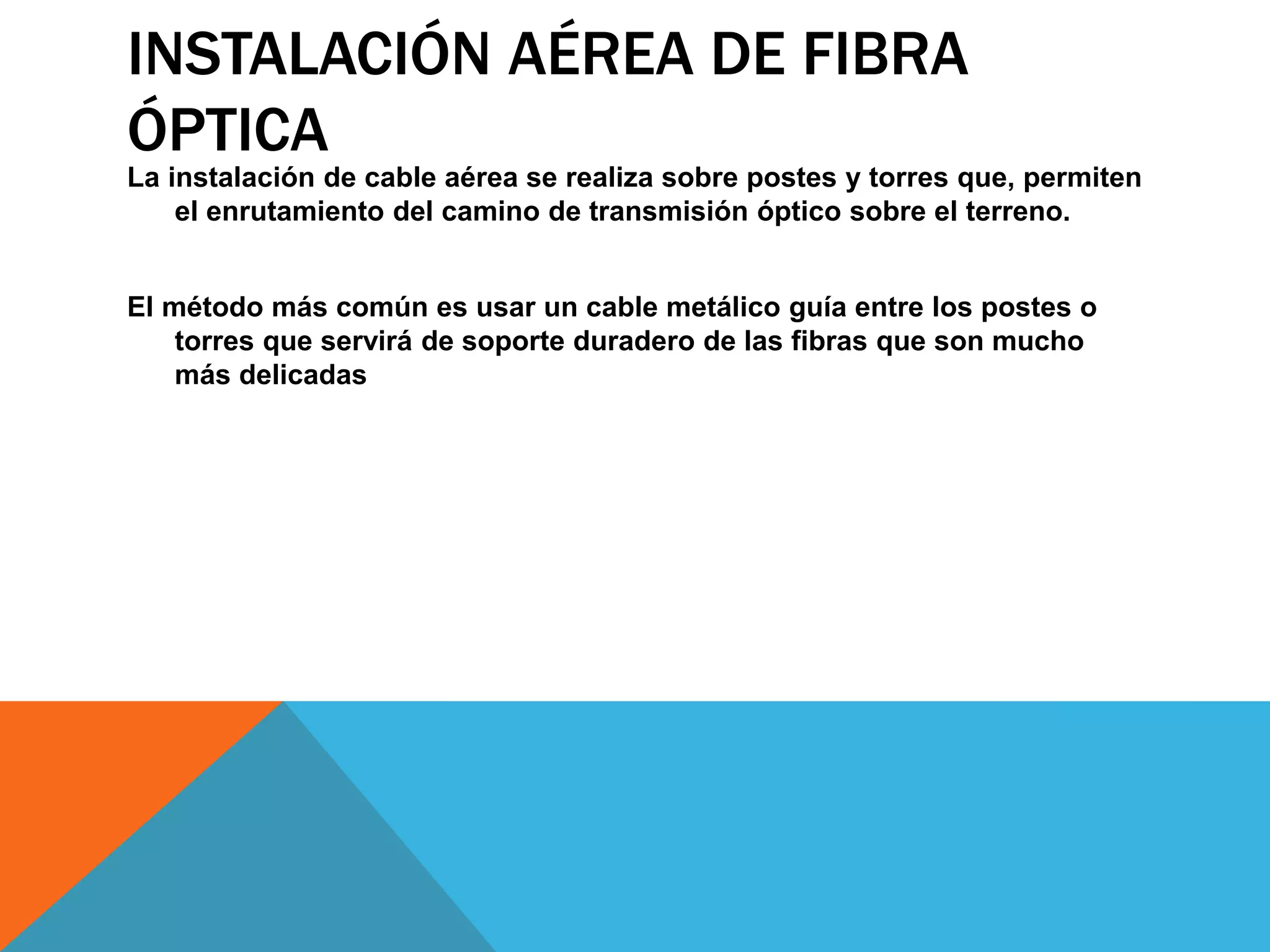

INSTALACIÓN AÉREA DE FIBRA
ÓPTICA
La instalación de cable aérea se realiza sobre postes y torres que, permiten
el enrutamiento del camino de transmisión óptico sobre el terreno.
El método más común es usar un cable metálico guía entre los postes o
torres que servirá de soporte duradero de las fibras que son mucho
más delicadas

INSTALACIÓN AÉREA DE FIBRA ÓPTICA

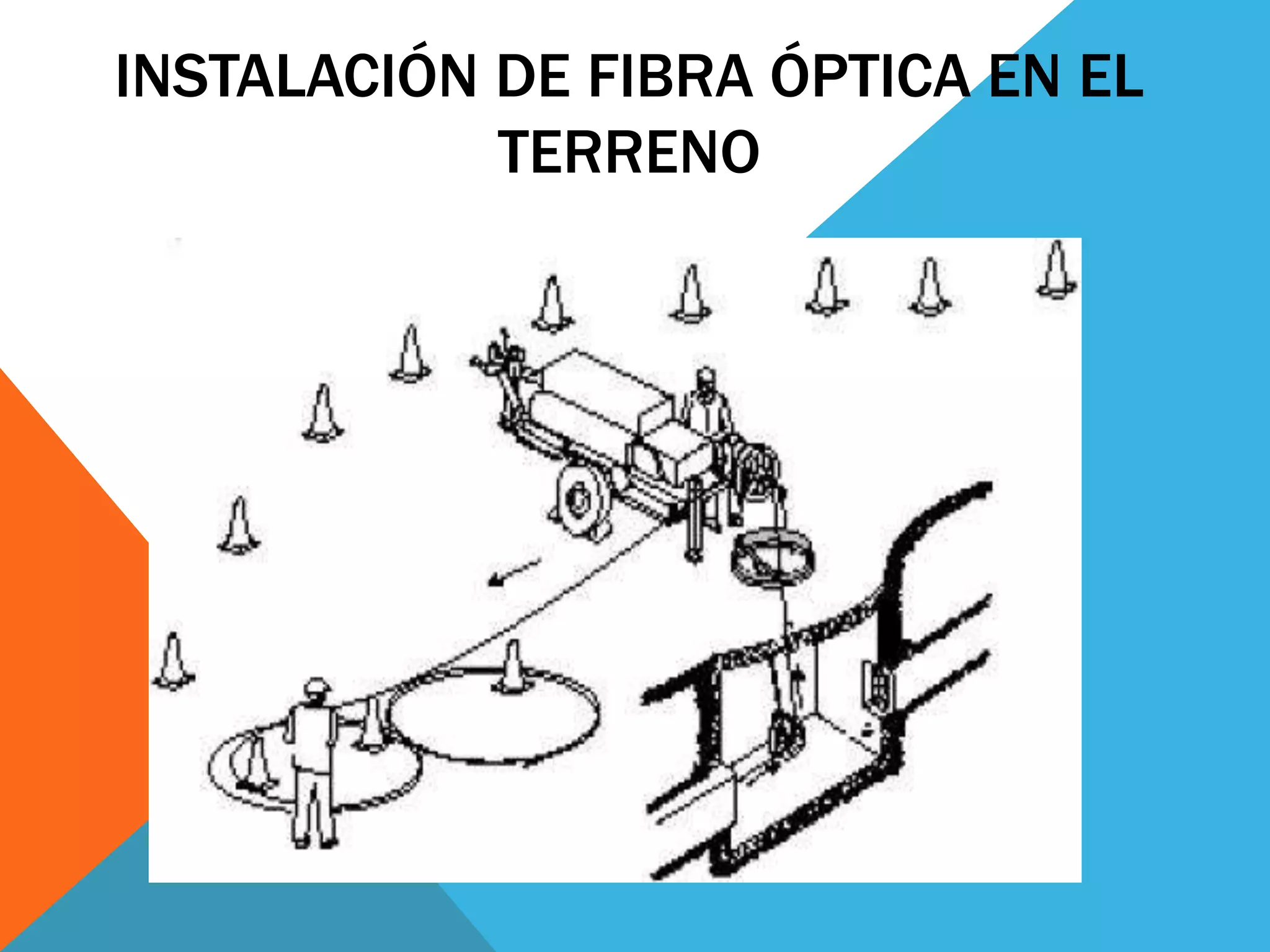

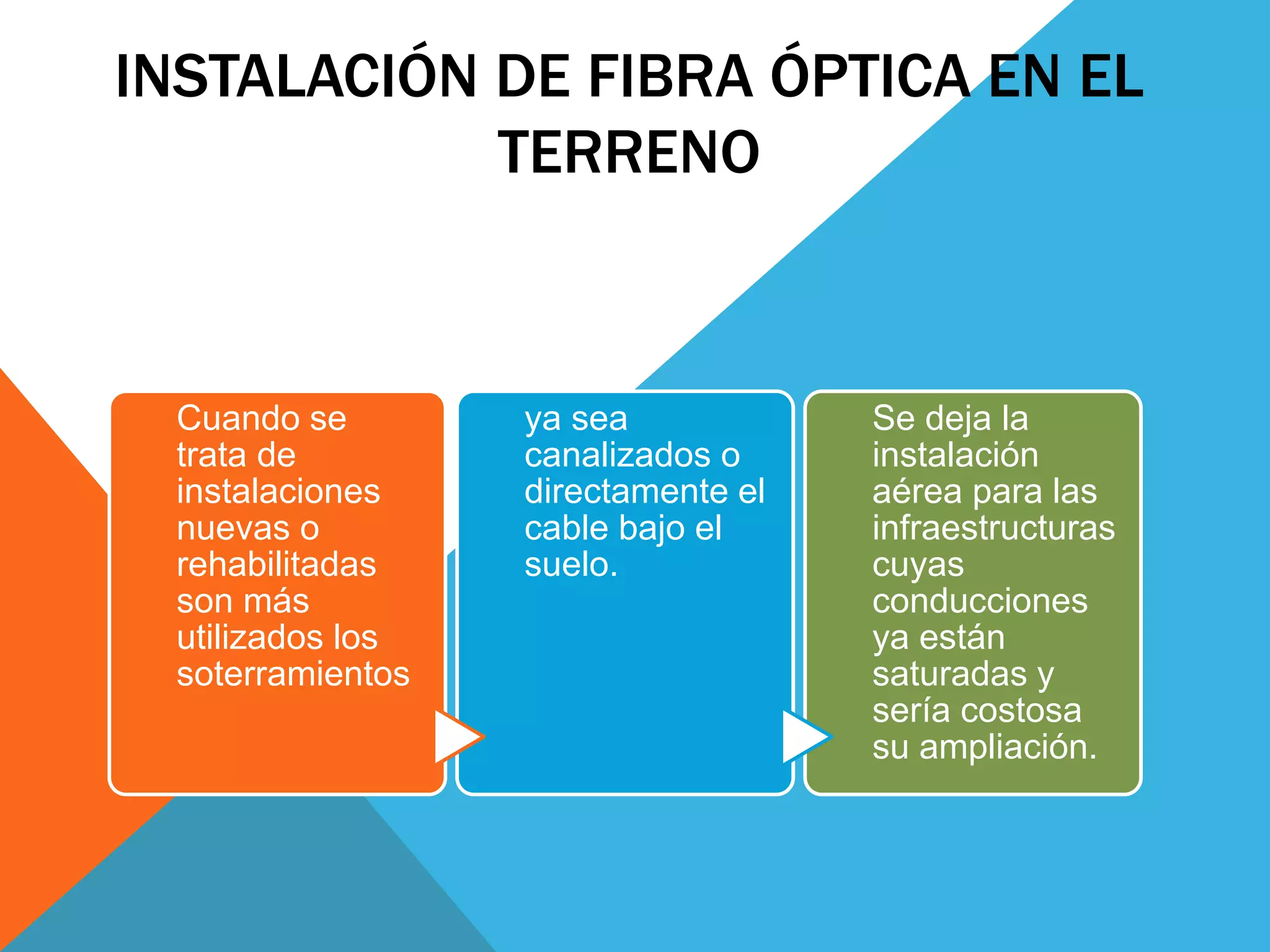

INSTALACIÓN DE FIBRA ÓPTICA EN EL
TERRENO
Cuando se
trata de
instalaciones
nuevas o
rehabilitadas
son más
utilizados los
soterramientos
ya sea
canalizados o
directamente el
cable bajo el
suelo.
Se deja la
instalación
aérea para las
infraestructuras
cuyas
conducciones
ya están
saturadas y
sería costosa
su ampliación.

TERRENO

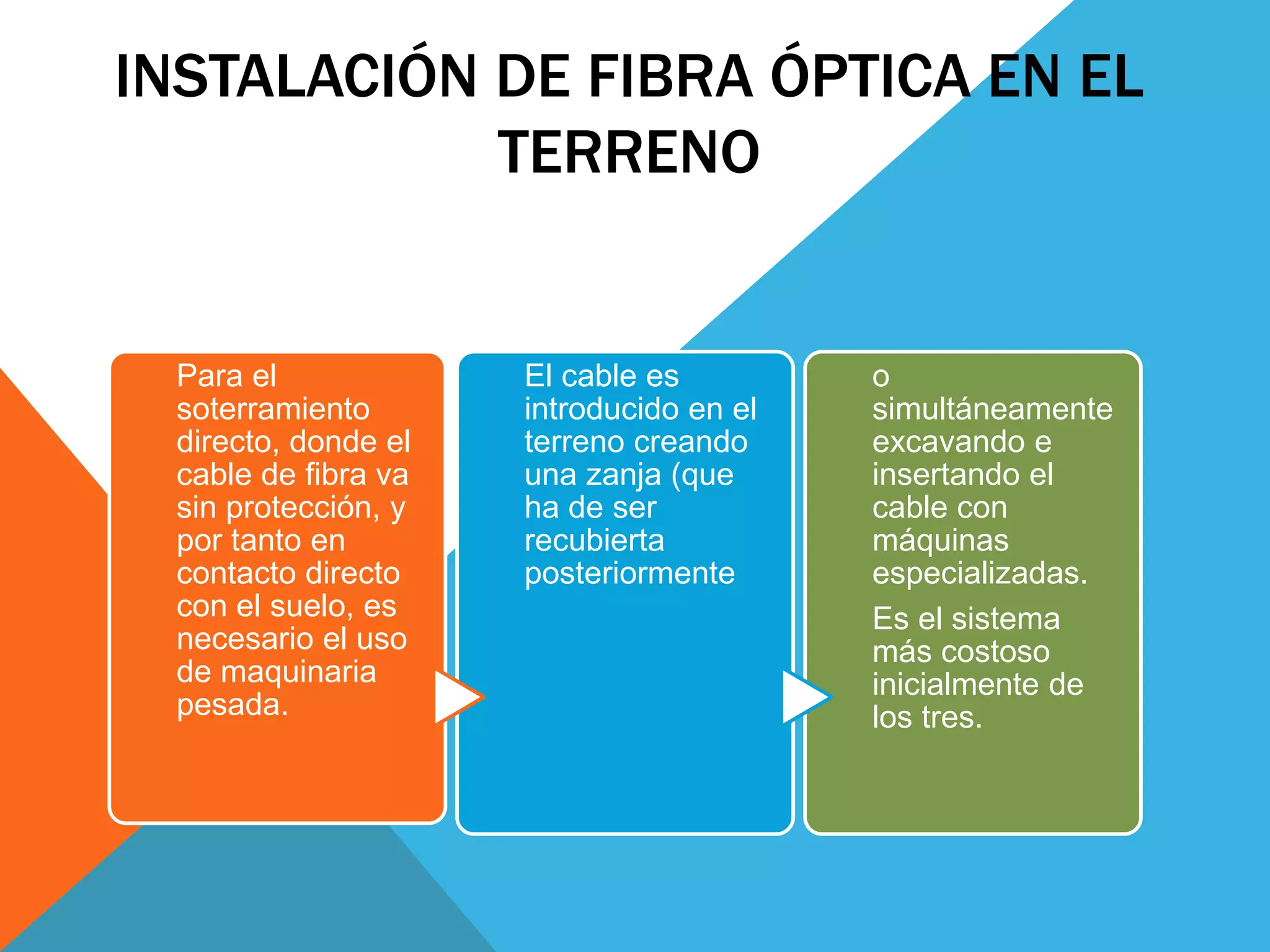

Para el
soterramiento
directo, donde el
cable de fibra va
sin protección, y
por tanto en
contacto directo
con el suelo, es
necesario el uso
de maquinaria
pesada.

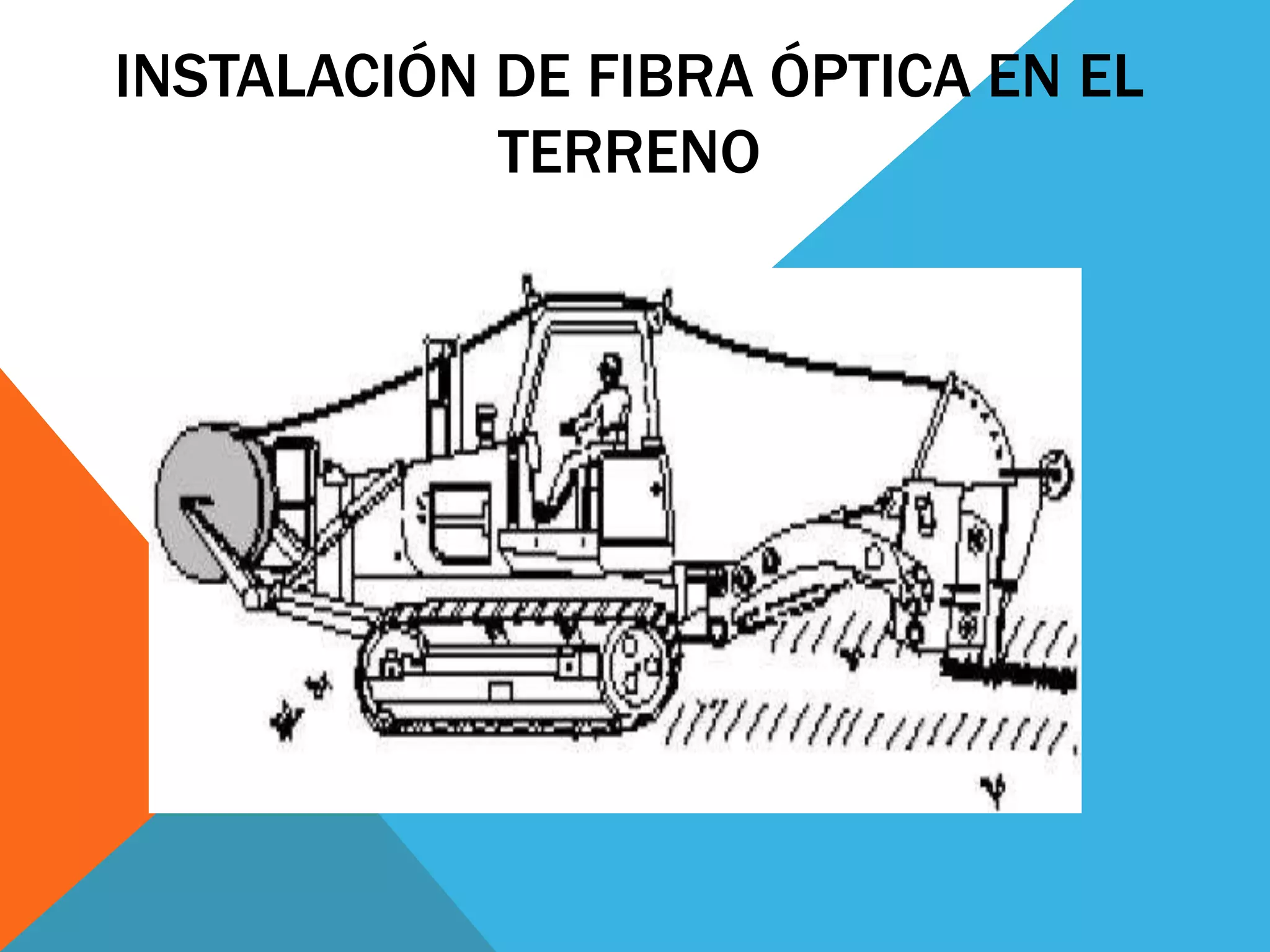

El cable es
introducido en el
terreno creando
una zanja (que
ha de ser
recubierta
posteriormente
o
simultáneamente
excavando e
insertando el
cable con
máquinas
especializadas.
Es el sistema
más costoso
inicialmente de
los tres.

TERRENO

TERRENO

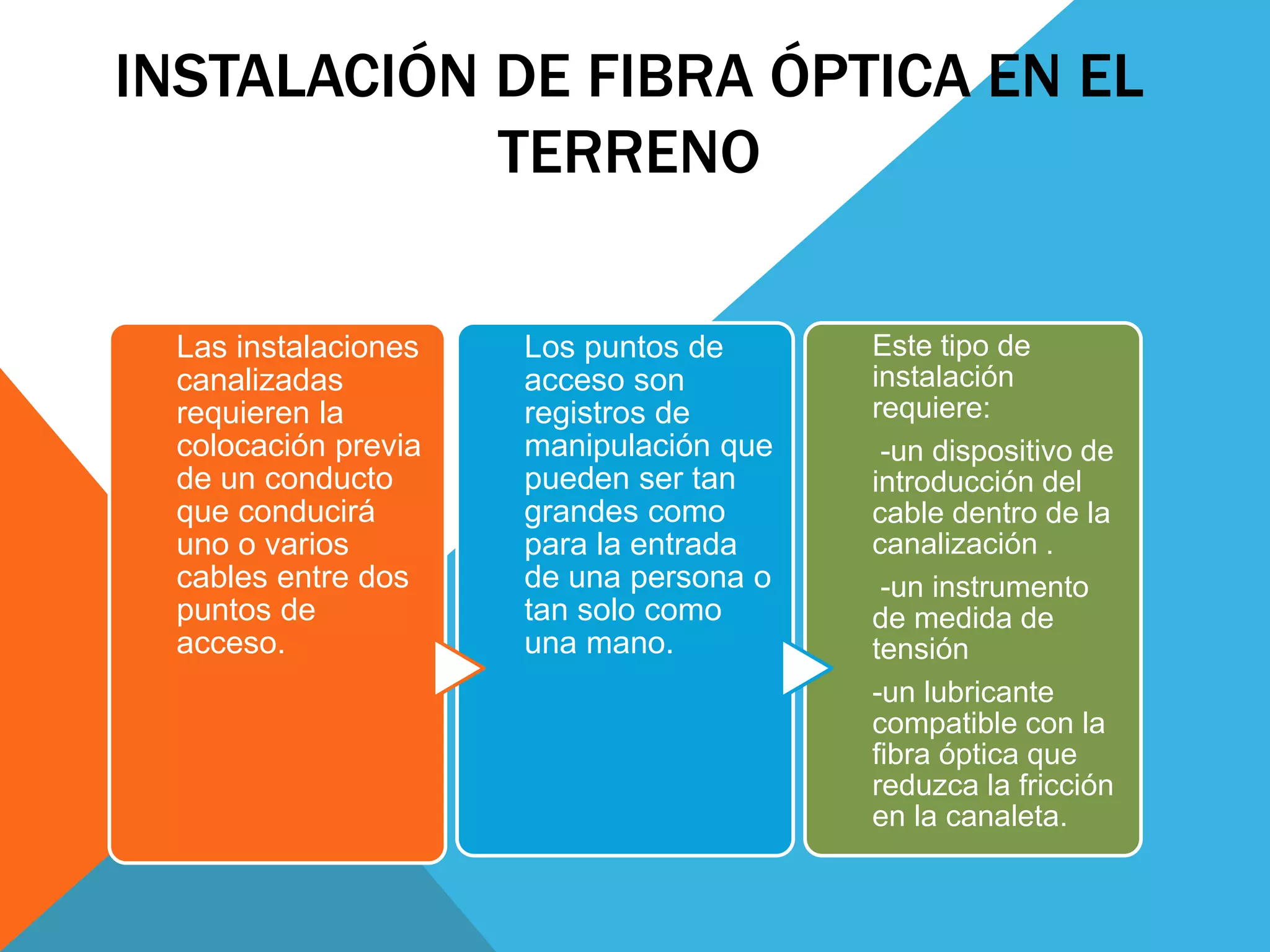

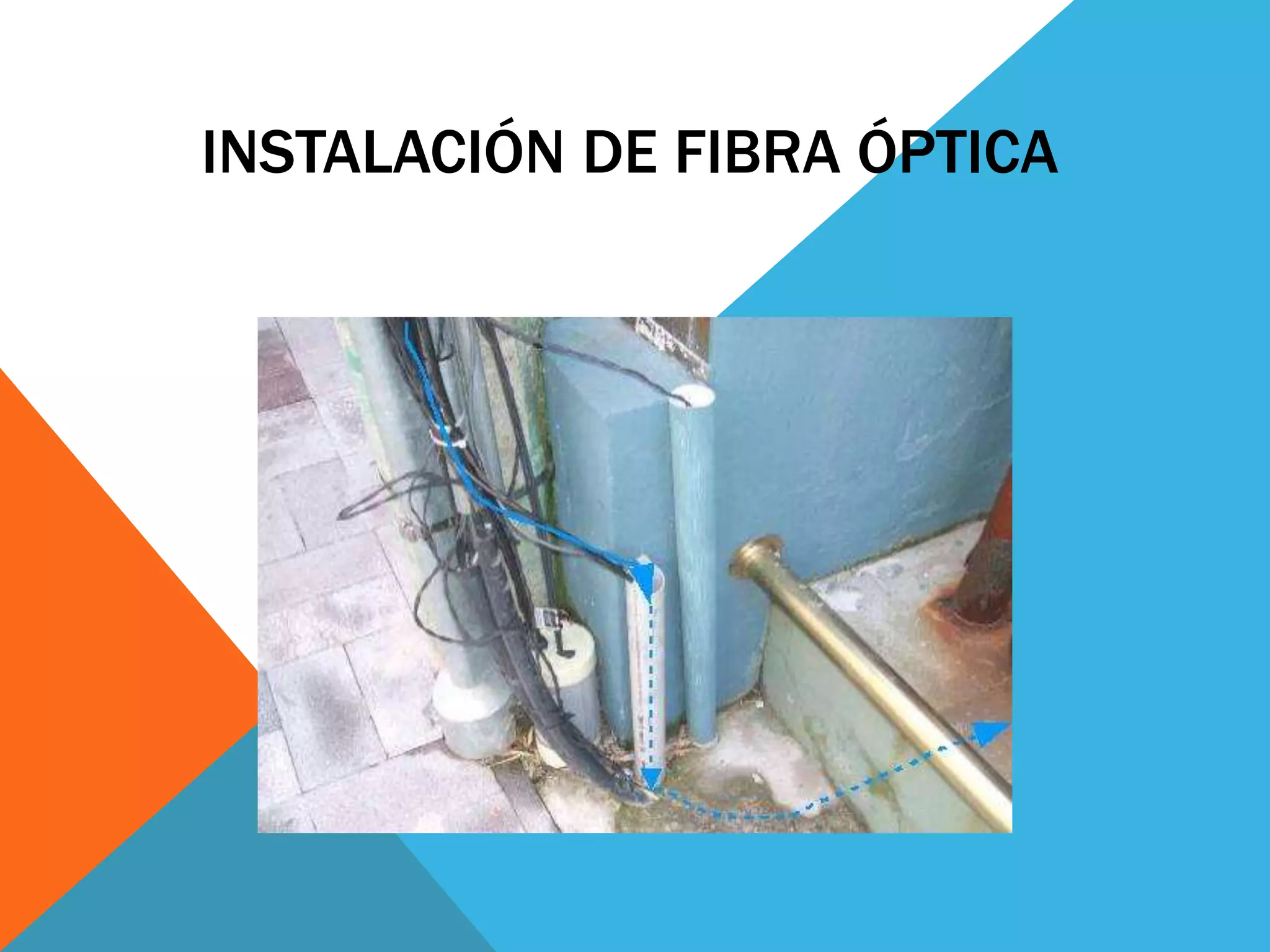

Las instalaciones
canalizadas
requieren la
colocación previa
de un conducto
que conducirá
uno o varios
cables entre dos
puntos de
acceso.
Los puntos de
acceso son
registros de
manipulación que
pueden ser tan
grandes como
para la entrada
de una persona o
tan solo como
una mano.
Este tipo de
instalación
requiere:
-un dispositivo de
introducción del
cable dentro de la
canalización .
-un instrumento
de medida de
tensión
-un lubricante
compatible con la
fibra óptica que
reduzca la fricción
en la canaleta.

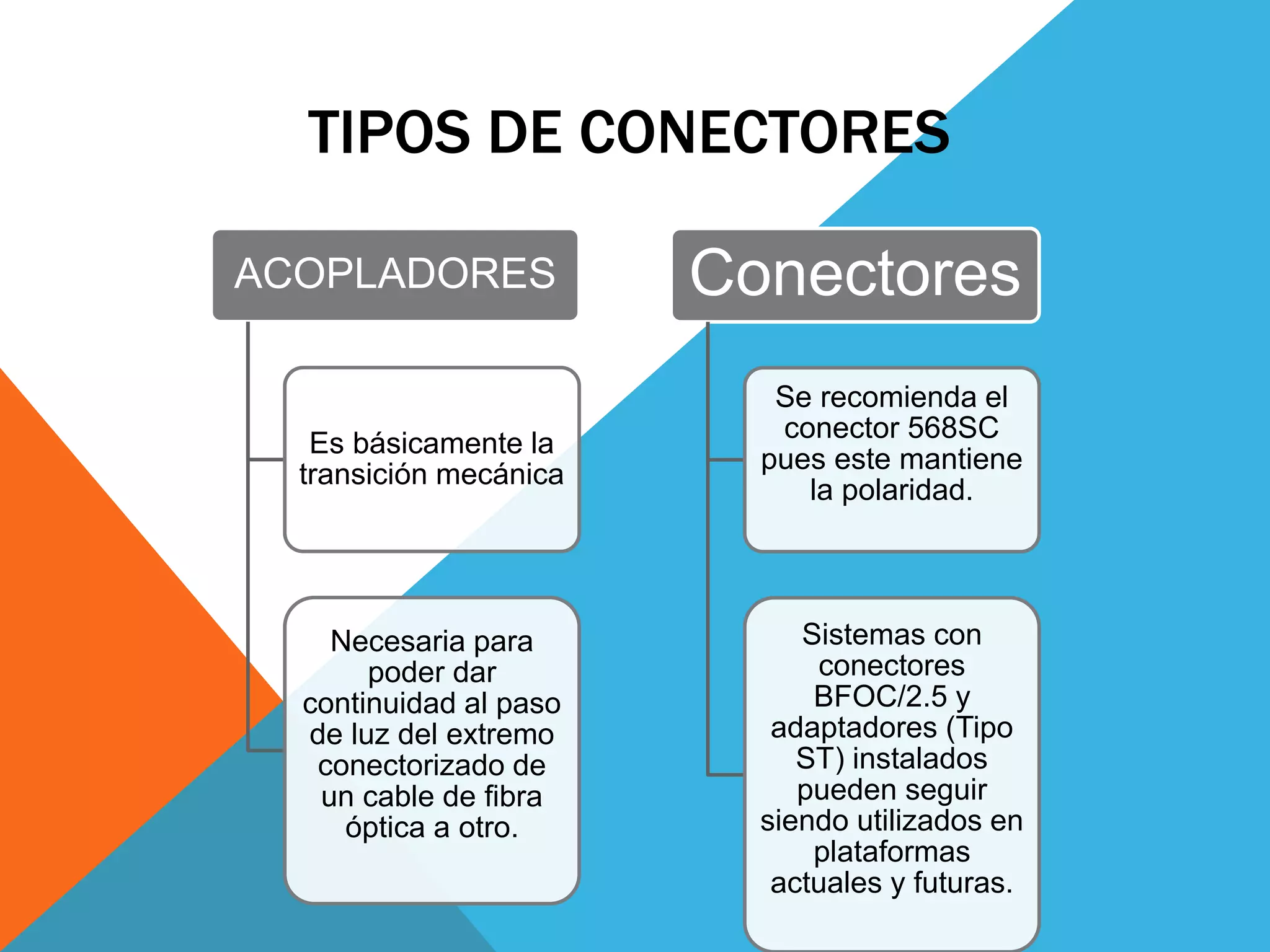

TIPOS DE CONECTORES
ACOPLADORES
Es básicamente la
transición mecánica
Necesaria para
poder dar
continuidad al paso
de luz del extremo
conectorizado de
un cable de fibra
óptica a otro.
Conectores
Se recomienda el
conector 568SC
pues este mantiene
la polaridad.
Sistemas con
conectores
BFOC/2.5 y
adaptadores (Tipo
ST) instalados
pueden seguir
siendo utilizados en
plataformas
actuales y futuras.

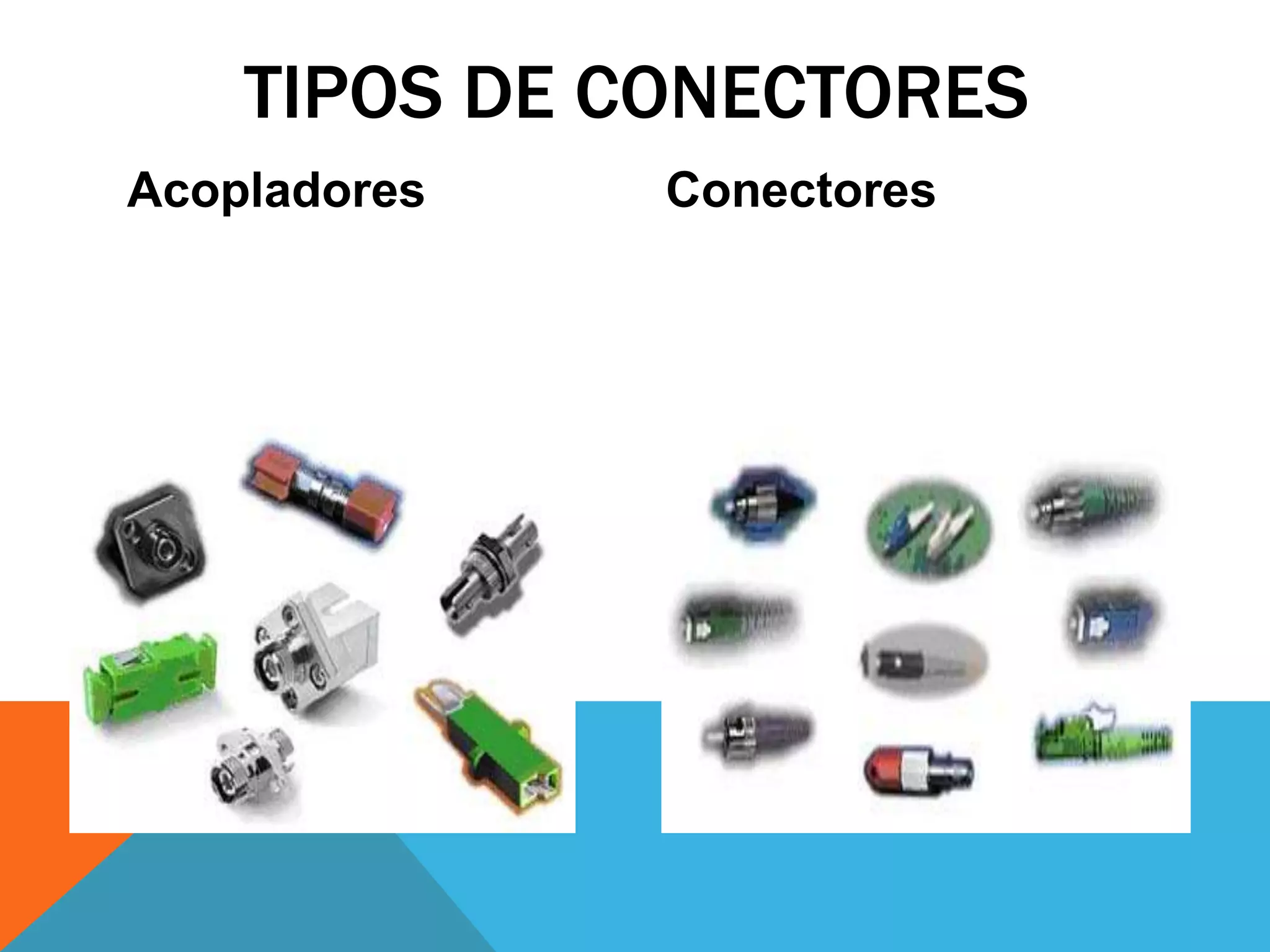

TIPOS DE CONECTORES
Acopladores Conectores

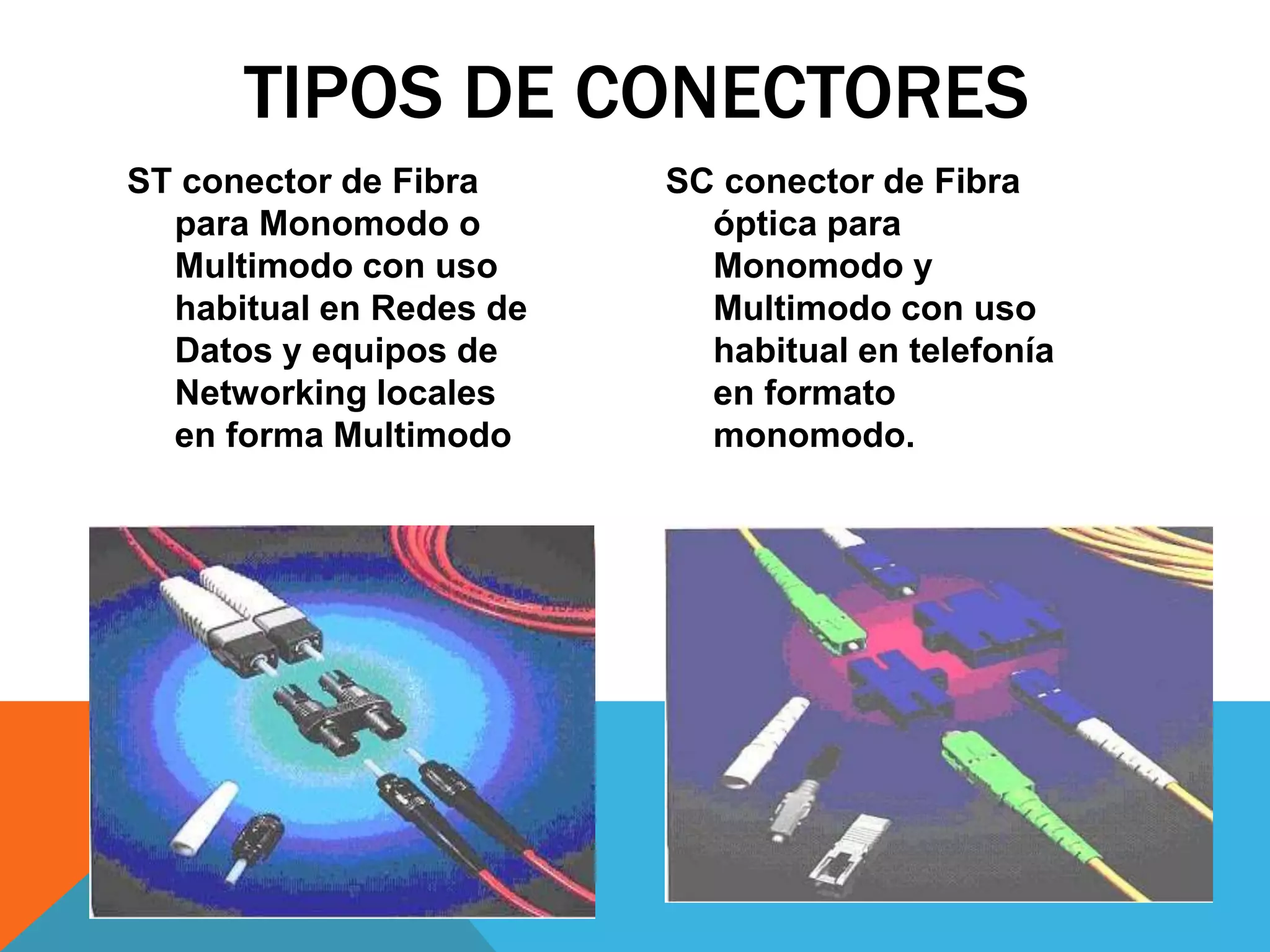

TIPOS DE CONECTORES
ST conector de Fibra
para Monomodo o
Multimodo con uso
habitual en Redes de
Datos y equipos de
Networking locales
en forma Multimodo
SC conector de Fibra
óptica para
Monomodo y
Multimodo con uso
habitual en telefonía
en formato
monomodo.

Tipos de f.o final

Más contenido relacionado

La actualidad más candente

Destacado

Similar a Tipos de f.o final

Tipos de f.o final

Notas del editor
