La memoria descriptiva detalla el proyecto de instalaciones eléctricas para una vivienda multifamiliar de 180 m2 en Cajamarca, siguiendo normas técnicas y regulaciones del sector eléctrico. Se incluyen aspectos como distribución de electricidad, suministro de energía, y la instalación de alumbrado y tomacorrientes, además de consideraciones para futuras ampliaciones. Los materiales utilizados serán de alta calidad y cumplirán con las normativas vigentes para asegurar un sistema seguro y eficiente.

1. MEMORIA DESCRIPTIVA
INSTALACIONES ELÉCTRICAS
VIVIENDA MULTIFAMILIAR DE 180 m2
Jr. Los Angeles #356
INTEGRANTES:
AGUILAR VILLENA KENLY YARISEL (N00297556)
CASTREJON CHAVEZ ROGER KEVIN (N00272356)
CHAVEZ CHACON YERSON DAVID (N00268356)
MINCHAN HUAMAN CESAR MANUEL (N00293257)
CHUQUIPOMA ALCÁNTARA BRAYAN (N00221044)
CURSO:
INSTALACIONES DE EDIFICACIONES
DOCENTE:
ING. ALCANTARA JULCA FLOR VANESSA
Cajamarca – Cajamarca

2. MEMORIA DESCRIPTIVA
INSTALACIONES ELÉCTRICAS
EDIFICIO MULTIFAMILIAR - CAJAMARCA
1. GENERALIDADES
La presente Memoria Descriptiva, se refiere al desarrollo del Proyecto de
Instalaciones Eléctricas de una VIVIENDA MULTIFAMILIAR, ubicada en el jirón Los
Ángeles Nº 356, construida de material noble, y con sus acabados respectivos.
Para el desarrollo del Proyecto, se ha tenido como base el Proyecto Arquitectónico.
Esta propuesta recoge la necesidad de los usuarios como de la Empresas
concesionarias del servicio de energía eléctrica local (Hidrandina), con el fin que las
instalaciones y brinden la mayor y mejor condiciones de seguridad y operación
técnica y económica.
Bajo esas consideraciones y considerando la envergadura de las instalaciones
eléctricas a instalar se ha elaborado el presente Expediente Técnico, para las
Instalaciones Eléctricas (de Servicio Continuo y Emergencia)
La presente propuesta se ha desarrollado siguiendo la NORMA TÉCNICA EM.010.
Instalaciones Eléctricas. Interiores Del Reglamento. Nacional De Edificaciones.
Separata Especial. Resolución Ministerial No 083-2019-Vivienda.
1.1.ALCANCES:
El inmueble comprende un área construida de 180 m2 distribuido en 3 Niveles y
Azotea, todas las áreas a construirse se ha desarrollado las instalaciones eléctricas
de Alumbrado, Tomacorrientes, Cargas especiales, Luces de Emergencia.

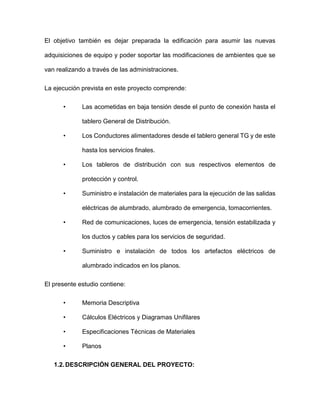

3. El objetivo también es dejar preparada la edificación para asumir las nuevas
adquisiciones de equipo y poder soportar las modificaciones de ambientes que se
van realizando a través de las administraciones.
La ejecución prevista en este proyecto comprende:
• Las acometidas en baja tensión desde el punto de conexión hasta el
tablero General de Distribución.
• Los Conductores alimentadores desde el tablero general TG y de este
hasta los servicios finales.
• Los tableros de distribución con sus respectivos elementos de
protección y control.
• Suministro e instalación de materiales para la ejecución de las salidas
eléctricas de alumbrado, alumbrado de emergencia, tomacorrientes.
• Red de comunicaciones, luces de emergencia, tensión estabilizada y
los ductos y cables para los servicios de seguridad.
• Suministro e instalación de todos los artefactos eléctricos de
alumbrado indicados en los planos.
El presente estudio contiene:
• Memoria Descriptiva
• Cálculos Eléctricos y Diagramas Unifilares
• Especificaciones Técnicas de Materiales
• Planos
1.2.DESCRIPCIÓN GENERAL DEL PROYECTO:

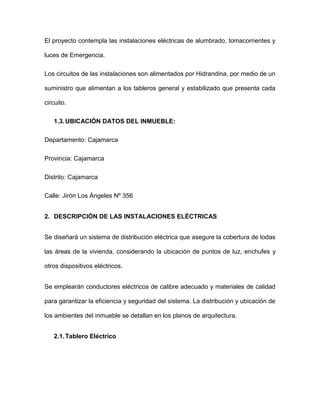

4. El proyecto contempla las instalaciones eléctricas de alumbrado, tomacorrientes y
luces de Emergencia.
Los circuitos de las instalaciones son alimentados por Hidrandina, por medio de un
suministro que alimentan a los tableros general y estabilizado que presenta cada
circuito.
1.3.UBICACIÓN DATOS DEL INMUEBLE:
Departamento: Cajamarca
Provincia: Cajamarca
Distrito: Cajamarca
Calle: Jirón Los Ángeles Nº 356
2. DESCRIPCIÓN DE LAS INSTALACIONES ELÉCTRICAS
Se diseñará un sistema de distribución eléctrica que asegure la cobertura de todas
las áreas de la vivienda, considerando la ubicación de puntos de luz, enchufes y
otros dispositivos eléctricos.
Se emplearán conductores eléctricos de calibre adecuado y materiales de calidad
para garantizar la eficiencia y seguridad del sistema. La distribución y ubicación de
los ambientes del inmueble se detallan en los planos de arquitectura.
2.1.Tablero Eléctrico

5. Se instalará un tablero eléctrico principal que centralice el control de la energía
eléctrica y permita la distribución segura de la misma a los diferentes circuitos de la
vivienda.
Se contempla la instalación de dispositivos de protección, como interruptores
diferenciales y fusibles, para prevenir cortocircuitos y sobrecargas eléctricas.

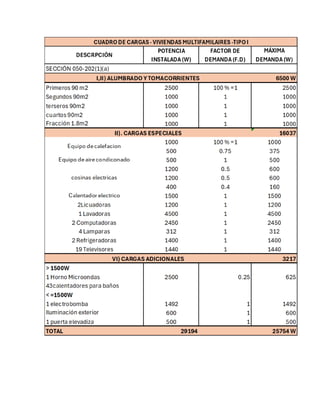

3. POTENCIA INSTALADA Y MÁXIMA DEMANDA
La potencia instalada es de 29194 W, con el factor de simultaneidad de 0. 7a 0.8
tenemos una máxima demanda de carga consumida aproximada de 25754 w que
será suministrada a una tensión 220 Voltios monofásica a partir del medidor.
Los cálculos están basados en la información disponible hasta el momento de
realizar el proyecto. Si alguna de las demandas es variada durante el proceso de
ejecución de la obra o durante el equipamiento futuro, existe la obligación de
recalcular los conductores con las respectivas filiaciones y protecciones.

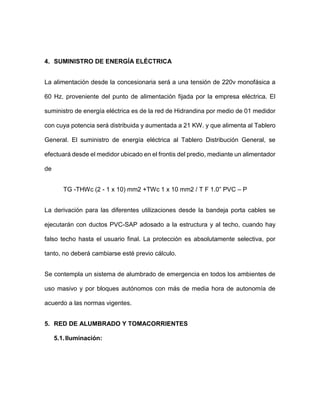

7. 4. SUMINISTRO DE ENERGÍA ELÉCTRICA
La alimentación desde la concesionaria será a una tensión de 220v monofásica a
60 Hz. proveniente del punto de alimentación fijada por la empresa eléctrica. El
suministro de energía eléctrica es de la red de Hidrandina por medio de 01 medidor
con cuya potencia será distribuida y aumentada a 21 KW. y que alimenta al Tablero
General. El suministro de energía eléctrica al Tablero Distribución General, se
efectuará desde el medidor ubicado en el frontis del predio, mediante un alimentador
de
TG -THWc (2 - 1 x 10) mm2 +TWc 1 x 10 mm2 / T F 1.0” PVC – P
La derivación para las diferentes utilizaciones desde la bandeja porta cables se
ejecutarán con ductos PVC-SAP adosado a la estructura y al techo, cuando hay
falso techo hasta el usuario final. La protección es absolutamente selectiva, por
tanto, no deberá cambiarse esté previo cálculo.
Se contempla un sistema de alumbrado de emergencia en todos los ambientes de
uso masivo y por bloques autónomos con más de media hora de autonomía de
acuerdo a las normas vigentes.
5. RED DE ALUMBRADO Y TOMACORRIENTES
5.1.Iluminación:

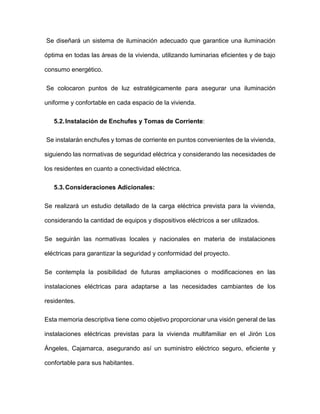

8. Se diseñará un sistema de iluminación adecuado que garantice una iluminación
óptima en todas las áreas de la vivienda, utilizando luminarias eficientes y de bajo
consumo energético.
Se colocaron puntos de luz estratégicamente para asegurar una iluminación
uniforme y confortable en cada espacio de la vivienda.
5.2.Instalación de Enchufes y Tomas de Corriente:
Se instalarán enchufes y tomas de corriente en puntos convenientes de la vivienda,
siguiendo las normativas de seguridad eléctrica y considerando las necesidades de
los residentes en cuanto a conectividad eléctrica.
5.3.Consideraciones Adicionales:
Se realizará un estudio detallado de la carga eléctrica prevista para la vivienda,
considerando la cantidad de equipos y dispositivos eléctricos a ser utilizados.
Se seguirán las normativas locales y nacionales en materia de instalaciones
eléctricas para garantizar la seguridad y conformidad del proyecto.
Se contempla la posibilidad de futuras ampliaciones o modificaciones en las
instalaciones eléctricas para adaptarse a las necesidades cambiantes de los
residentes.
Esta memoria descriptiva tiene como objetivo proporcionar una visión general de las
instalaciones eléctricas previstas para la vivienda multifamiliar en el Jirón Los
Ángeles, Cajamarca, asegurando así un suministro eléctrico seguro, eficiente y
confortable para sus habitantes.

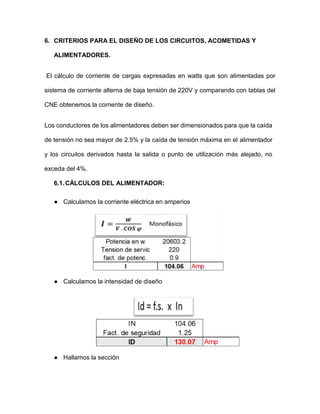

9. 6. CRITERIOS PARA EL DISEÑO DE LOS CIRCUITOS, ACOMETIDAS Y
ALIMENTADORES.
El cálculo de corriente de cargas expresadas en watts que son alimentadas por
sistema de corriente alterna de baja tensión de 220V y comparando con tablas del
CNE obtenemos la corriente de diseño.
Los conductores de los alimentadores deben ser dimensionados para que la caída
de tensión no sea mayor de 2.5% y la caída de tensión máxima en el alimentador
y los circuitos derivados hasta la salida o punto de utilización más alejado, no
exceda del 4%.
6.1.CÁLCULOS DEL ALIMENTADOR:
● Calculamos la corriente eléctrica en amperios
● Calculamos la intensidad de diseño
● Hallamos la sección

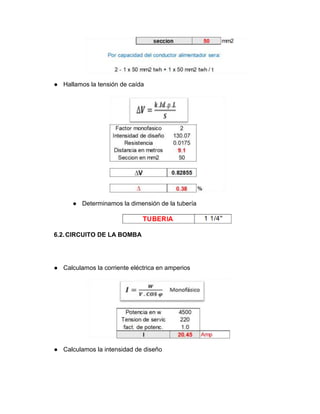

10. ● Hallamos la tensión de caída
● Determinamos la dimensión de la tubería
6.2.CIRCUITO DE LA BOMBA
● Calculamos la corriente eléctrica en amperios
● Calculamos la intensidad de diseño

11. ● Hallamos la sección
● Hallamos la tensión de caída
 Determinamos la dimensión de la tubería
6.3.CIRCUITO DEL CALENTADOR
● Calculamos la corriente eléctrica en amperios

12. ● Calculamos la intensidad de diseño
● Hallamos la sección
● Hallamos la tensión de caída
 Determinamos la dimensión de la tubería
7. CÓDIGOS Y REGLAMENTOS
Además de lo indicado en los Planos y especificaciones rige exactamente todas
las disposiciones emitidas por:
- Código Nacional de Electricidad del Perú
- Reglamento Nacional de Edificaciones.
- Normas DGE emitidas por el Ministerio de Energía y Minas

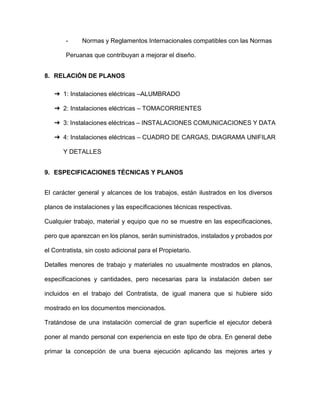

13. - Normas y Reglamentos Internacionales compatibles con las Normas
Peruanas que contribuyan a mejorar el diseño.

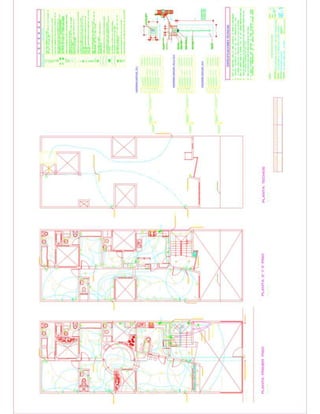

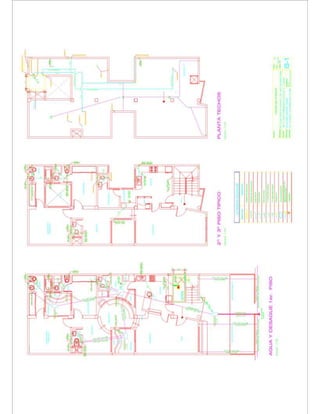

8. RELACIÓN DE PLANOS
➔ 1: Instalaciones eléctricas –ALUMBRADO
➔ 2: Instalaciones eléctricas – TOMACORRIENTES
➔ 3: Instalaciones eléctricas – INSTALACIONES COMUNICACIONES Y DATA
➔ 4: Instalaciones eléctricas – CUADRO DE CARGAS, DIAGRAMA UNIFILAR
Y DETALLES
9. ESPECIFICACIONES TÉCNICAS Y PLANOS
El carácter general y alcances de los trabajos, están ilustrados en los diversos
planos de instalaciones y las especificaciones técnicas respectivas.
Cualquier trabajo, material y equipo que no se muestre en las especificaciones,
pero que aparezcan en los planos, serán suministrados, instalados y probados por
el Contratista, sin costo adicional para el Propietario.
Detalles menores de trabajo y materiales no usualmente mostrados en planos,
especificaciones y cantidades, pero necesarias para la instalación deben ser
incluidos en el trabajo del Contratista, de igual manera que si hubiere sido
mostrado en los documentos mencionados.
Tratándose de una instalación comercial de gran superficie el ejecutor deberá
poner al mando personal con experiencia en este tipo de obra. En general debe
primar la concepción de una buena ejecución aplicando las mejores artes y

14. conceptos de calidad, así como el conocimiento de la utilización de los materiales
adecuados.
10.MATERIALES
Los materiales y equipo a usarse en la ejecución de obra deberán ser nuevos, de
reconocida calidad y certificados, de primer uso y de utilización actual en el
mercado nacional e internacional. La modificación del desarrollo, así como de un
material especificado en el proyecto releva de toda responsabilidad a la empresa
proyectista.
ESPECIFICACIONES TÉCNICAS
Para las especificaciones técnicas deberá tenerse en cuenta que esta obra
corresponde a una ejecución comercial de gran superficie luego los materiales
deberán ser homologados y certificados, así como deberá velar por una correcta
instalación.
INSTALACIONES ELÉCTRICAS
1. DUCTOS
Las tuberías de los circuitos de distribución a centros de luz, tomacorrientes,
teléfonos, – emergencia y otros de corriente débil serán de cloruro de polivinilo
(PVC) del tipo pesado SAP 20 mm. diámetro como mínimo para la instalación
sobrepuesta y acometidas principales, para la instalación empotrada como la de
administración se utilizará tubería PVC SEL rígida o flexible.
Cada sistema de iluminación, luces de emergencia de tomacorrientes, telefonía,
y red de comunicación, Data, podrán estar en una misma bandeja o canaleta y

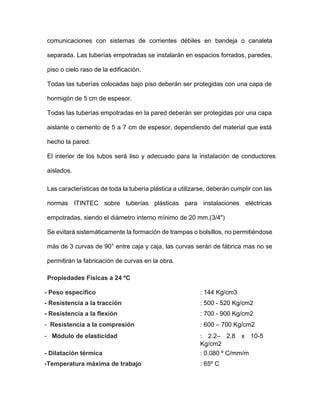

15. comunicaciones con sistemas de corrientes débiles en bandeja o canaleta
separada. Las tuberías empotradas se instalarán en espacios forrados, paredes,
piso o cielo raso de la edificación.
Todas las tuberías colocadas bajo piso deberán ser protegidas con una capa de
hormigón de 5 cm de espesor.
Todas las tuberías empotradas en la pared deberán ser protegidas por una capa
aislante o cemento de 5 a 7 cm de espesor, dependiendo del material que está
hecho la pared.
El interior de los tubos será liso y adecuado para la instalación de conductores
aislados.
Las características de toda la tubería plástica a utilizarse, deberán cumplir con las
normas ITINTEC sobre tuberías plásticas para instalaciones eléctricas
empotradas, siendo el diámetro interno mínimo de 20 mm.(3/4")
Se evitará sistemáticamente la formación de trampas o bolsillos, no permitiéndose
más de 3 curvas de 90° entre caja y caja, las curvas serán de fábrica mas no se
permitirán la fabricación de curvas en la obra.
Propiedades Físicas a 24 ºC
- Peso específico : 144 Kg/cm3
- Resistencia a la tracción : 500 - 520 Kg/cm2
- Resistencia a la flexión : 700 - 900 Kg/cm2
- Resistencia a la compresión
- Módulo de elasticidad
: 600 – 700 Kg/cm2
: 2.2– 2.8 x 10-5
Kg/cm2
- Dilatación térmica : 0.080 º C/mm/m
-Temperatura máxima de trabajo : 65º C

16. -Temperatura de ablandamiento : 80-85º C
- Tensión de perforación
- Resistencia a la combustión
- Constante dieléctrica
- Longitud
: 35 KV/mm
: Incombustible
: 3.4( 1000 cps)
: 3 metros
Tabla de Diámetros de Tubería
Diámetro
Nominal
(mm)
Diámetro
Interior
(mm)
Diámetro
Exterior
(mm)
20 21.9 26.5
25 28.2 33.0
35 37.0 42.0
40 43.0 48.0
Los accesorios de tuberías de PVC, curvas, uniones tubo a tubo, uniones a caja
serán del mismo material y de procedencia del fabricante de tuberías.
Los sistemas de conductos en general deberán satisfacer los siguientes requisitos
básicos:
• Deberán formar un sistema unido mecánicamente de caja a caja o
de accesorio estableciendo una adecuada continuidad en la red de
conductos.
• No se permitirá la formación de trampas o bolsillos para evitar la
acumulación de humedad.
• Los conductos deberán estar enteramente libres de contactos con
otras tuberías de instalaciones.

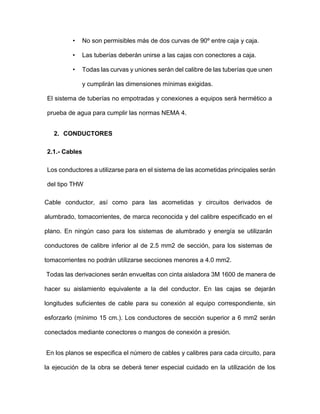

17. • No son permisibles más de dos curvas de 90º entre caja y caja.
• Las tuberías deberán unirse a las cajas con conectores a caja.
• Todas las curvas y uniones serán del calibre de las tuberías que unen
y cumplirán las dimensiones mínimas exigidas.
El sistema de tuberías no empotradas y conexiones a equipos será hermético a
prueba de agua para cumplir las normas NEMA 4.
2. CONDUCTORES
2.1.- Cables
Los conductores a utilizarse para en el sistema de las acometidas principales serán
del tipo THW
Cable conductor, así como para las acometidas y circuitos derivados de
alumbrado, tomacorrientes, de marca reconocida y del calibre especificado en el
plano. En ningún caso para los sistemas de alumbrado y energía se utilizarán
conductores de calibre inferior al de 2.5 mm2 de sección, para los sistemas de
tomacorrientes no podrán utilizarse secciones menores a 4.0 mm2.
Todas las derivaciones serán envueltas con cinta aisladora 3M 1600 de manera de
hacer su aislamiento equivalente a la del conductor. En las cajas se dejarán
longitudes suficientes de cable para su conexión al equipo correspondiente, sin
esforzarlo (mínimo 15 cm.). Los conductores de sección superior a 6 mm2 serán
conectados mediante conectores o mangos de conexión a presión.
En los planos se especifica el número de cables y calibres para cada circuito, para
la ejecución de la obra se deberá tener especial cuidado en la utilización de los

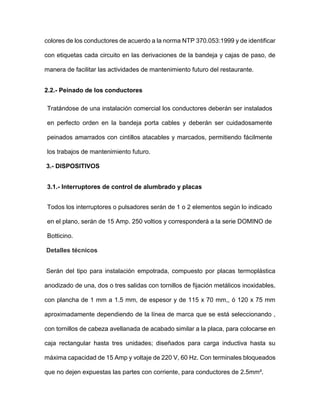

18. colores de los conductores de acuerdo a la norma NTP 370.053:1999 y de identificar
con etiquetas cada circuito en las derivaciones de la bandeja y cajas de paso, de
manera de facilitar las actividades de mantenimiento futuro del restaurante.
2.2.- Peinado de los conductores
Tratándose de una instalación comercial los conductores deberán ser instalados
en perfecto orden en la bandeja porta cables y deberán ser cuidadosamente
peinados amarrados con cintillos atacables y marcados, permitiendo fácilmente
los trabajos de mantenimiento futuro.
3.- DISPOSITIVOS
3.1.- Interruptores de control de alumbrado y placas
Todos los interruptores o pulsadores serán de 1 o 2 elementos según lo indicado
en el plano, serán de 15 Amp. 250 voltios y corresponderá a la serie DOMINO de
Botticino.
Detalles técnicos
Serán del tipo para instalación empotrada, compuesto por placas termoplástica
anodizado de una, dos o tres salidas con tornillos de fijación metálicos inoxidables,
con plancha de 1 mm a 1.5 mm, de espesor y de 115 x 70 mm,, ó 120 x 75 mm
aproximadamente dependiendo de la línea de marca que se está seleccionando ,
con tornillos de cabeza avellanada de acabado similar a la placa, para colocarse en
caja rectangular hasta tres unidades; diseñados para carga inductiva hasta su
máxima capacidad de 15 Amp y voltaje de 220 V, 60 Hz. Con terminales bloqueados
que no dejen expuestas las partes con corriente, para conductores de 2.5mm².

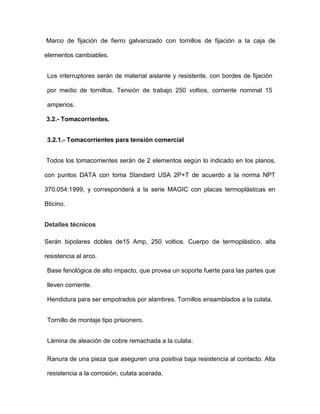

19. Marco de fijación de fierro galvanizado con tornillos de fijación a la caja de
elementos cambiables.
Los interruptores serán de material aislante y resistente, con bordes de fijación
por medio de tornillos. Tensión de trabajo 250 voltios, corriente nominal 15
amperios.
3.2.- Tomacorrientes.
3.2.1.- Tomacorrientes para tensión comercial
Todos los tomacorrientes serán de 2 elementos según lo indicado en los planos,
con puntos DATA con toma Standard USA 2P+T de acuerdo a la norma NPT
370.054:1999, y corresponderá a la serie MAGIC con placas termoplásticas en
Bticino.
Detalles técnicos
Serán bipolares dobles de15 Amp, 250 voltios. Cuerpo de termoplástico, alta
resistencia al arco.
Base fenológica de alto impacto, que provea un soporte fuerte para las partes que
lleven corriente.
Hendidura para ser empotrados por alambres. Tornillos ensamblados a la culata.
Tornillo de montaje tipo prisionero.
Lámina de aleación de cobre remachada a la culata.
Ranura de una pieza que aseguren una positiva baja resistencia al contacto. Alta
resistencia a la corrosión, culata acerada.

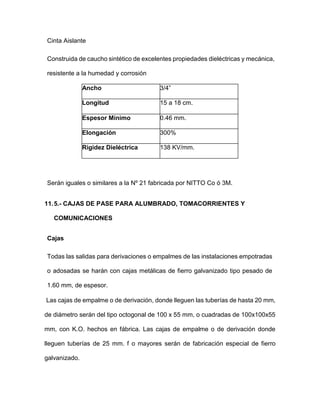

20. Cinta Aislante
Construida de caucho sintético de excelentes propiedades dieléctricas y mecánica,
resistente a la humedad y corrosión
Ancho 3/4”
Longitud 15 a 18 cm.
Espesor Mínimo 0.46 mm.
Elongación 300%
Rigidez Dieléctrica 138 KV/mm.
Serán iguales o similares a la Nº 21 fabricada por NITTO Co ó 3M.
11.5.- CAJAS DE PASE PARA ALUMBRADO, TOMACORRIENTES Y
COMUNICACIONES
Cajas
Todas las salidas para derivaciones o empalmes de las instalaciones empotradas
o adosadas se harán con cajas metálicas de fierro galvanizado tipo pesado de
1.60 mm, de espesor.
Las cajas de empalme o de derivación, donde lleguen las tuberías de hasta 20 mm,
de diámetro serán del tipo octogonal de 100 x 55 mm, o cuadradas de 100x100x55
mm, con K.O. hechos en fábrica. Las cajas de empalme o de derivación donde
lleguen tuberías de 25 mm. f o mayores serán de fabricación especial de fierro
galvanizado.

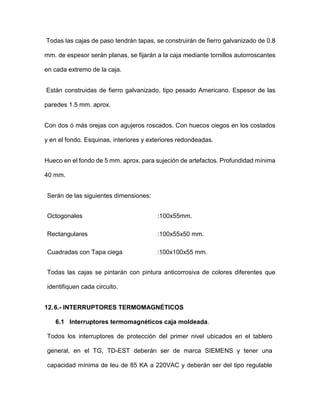

21. Todas las cajas de paso tendrán tapas, se construirán de fierro galvanizado de 0.8
mm. de espesor serán planas, se fijarán a la caja mediante tornillos autorroscantes
en cada extremo de la caja.
Están construidas de fierro galvanizado, tipo pesado Americano. Espesor de las
paredes 1.5 mm. aprox.
Con dos ó más orejas con agujeros roscados. Con huecos ciegos en los costados
y en el fondo. Esquinas, interiores y exteriores redondeadas.
Hueco en el fondo de 5 mm. aprox. para sujeción de artefactos. Profundidad mínima
40 mm.
Serán de las siguientes dimensiones:
Octogonales :100x55mm.
Rectangulares :100x55x50 mm.
Cuadradas con Tapa ciega :100x100x55 mm.
Todas las cajas se pintarán con pintura anticorrosiva de colores diferentes que
identifiquen cada circuito.
12.6.- INTERRUPTORES TERMOMAGNÉTICOS
6.1 Interruptores termomagnéticos caja moldeada.
Todos los interruptores de protección del primer nivel ubicados en el tablero
general, en el TG, TD-EST deberán ser de marca SIEMENS y tener una
capacidad mínima de leu de 85 KA a 220VAC y deberán ser del tipo regulable

22. fabricados según norma IEC60947-2 equipados con unidades de disparo
termomagnéticas TM excepto para casos que alimentan motores que deberá ser
del tipo MA.
Cuando los interruptores son de capacidad mayor de 63 Amp. se utilizará
interruptores de capacidad de corte de al menos 25 KVA en 220 de capacidad fija,
fabricados según norma IEC60947-2.
6.2 Interruptores termodiferenciales
Para la protección humana y de la instalación se utilizarán de acuerdo a los
esquemas unifilares los interruptores termodiferenciales de 30 0 300 mA. Estos
serán bipolares según sean necesarios en el proceso de Instalación.
Los interruptores termodiferenciales deberán ser de la misma marca que los
termomagnéticos con características de operación tipo S de acuerdo a norma IEC
947-2 con corrientes diferenciales de 30 mA. Excepto cuando se indique otro
valor.
Para los sistemas de cómputo y equipos electrónicos de potencia se utilizarán
interruptores termo diferenciales inmunizados del tipo ED sí o equivalentes.
13.7. ARTEFACTOS DE ALUMBRADO
Los artefactos mencionados en este capítulo son los principales a utilizarse en la
edificación, sin embargo, si alguno de los artefactos no es mencionado en forma
específica podrá optarse por equipos de características similares
9.- POSICIÓN DE SALIDAS
9.1 Salidas en la pared

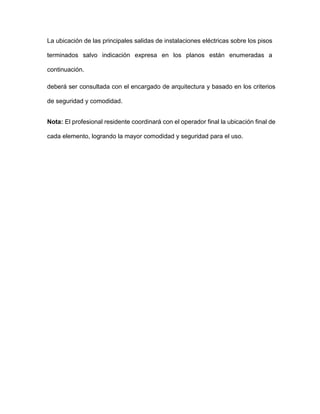

23. La ubicación de las principales salidas de instalaciones eléctricas sobre los pisos
terminados salvo indicación expresa en los planos están enumeradas a
continuación.
deberá ser consultada con el encargado de arquitectura y basado en los criterios
de seguridad y comodidad.
Nota: El profesional residente coordinará con el operador final la ubicación final de
cada elemento, logrando la mayor comodidad y seguridad para el uso.

24. 10.- Tablas tomadas del Código Nacional de Electricidad, “Sistema de Utilización”.
