Este documento describe las especificaciones técnicas para las instalaciones eléctricas de una vivienda unifamiliar. Incluye detalles sobre el terreno, proyecto, cálculo de la demanda máxima de electricidad, especificaciones para conductores, tuberías, cajas, tomacorrientes e interruptores, tableros de distribución y notas generales.

1. VIVIENDA UNIFAMILIAR
MEMORIA
DESCRITIVA
INSTALACIONES ELECTRICAS

2. MEMORIA JUSTIFICATIVA
INSTALACIONES ELECTRICAS
I.- DATOS GENERALES
A. DESCRIPCION DEL PREDIO
Lote N° : “ 08 ”
Manzana : “ F1”
B. PROYECTO : VIVIENDA UNIFAMILIAR
C. PROPIETARIO (S) : RIMEY ATOC TIOFILO TERRY Y
TORRES DE RIMEY EUGENIA LUCINDA
D. UBICACIÓN
Dirección : Jr. Ramos
Manzana : “F1”
Distrito : Mancos
Sector : Mancos
Provincia : Yungay
Departamento : Ancash
E. LIMITES
Por el Frente : Con el Jr. Ramos
Por la Derecha : Con el Lote N° 07
Por la Izquierda : Con el Lote N° 09
Por el Fondo : Con Parcelas Agrícolas

3. II.- GENERALIDADES
La presea presente Memoria Descriptiva está referida al Proyecto: VIVIENDA
UNIFAMILIAR INTERIOR para tal efecto el proyecto contempla la construcción de una
edificación de 02 pisos y 01 Azotea de uso netamente para vivienda, distribuida de la
siguiente manera:
Primer Nivel: Descripción de Ambientes
 01 Sala
 01 Cocina
 01 Comedor
 01 Dormitorios
 02 SS.HH.
 01 Pasadizo
 01 Lavadero
Segundo Nivel: Descripción de Ambientes
 01 Hall
 01 Sala
 03 Dormitorios
 02 SS.HH.
 01 Pasadizo
Tercer Nivel: Descripción de Ambientes
 01 Azotea
 02 SS.HH.
 El Área del Terreno a Construir : 116.16 m2

4.  El Área del Terreno Libre : 121.59 m2
-------------------
 El Área del Terreno Total : 237.75 m2.
III.- UBICACIÓN Y CARACTERÍSTICAS DEL TERRENO
El Proyecto VIVIENDA UNIFAMILIAR INTERIOR, está emplazado en el Jr. Ramos,
Distrito de Mancos, Provincia de Yungay - Ancash.
 El Área del Terreno a Construir : 116.16 m2
 El Área del Terreno Libre : 121.59 m2
-------------------
 El Área del Terreno Total : 237.75 m2.
Accesibilidad:
El Lote N° 08, materia de VIVIENDA UNIFAMILIAR INTERIOR, se encuentra ubicado en
el Jr. Ramos, Manzana “F1, Sector de Mancos, Distrito de Mancos, Provincia de Yungay-
Ancash.
Contexto:
El contexto en el que se desarrolla el proyecto tiene como Zonificación RDM, según el
Decreto Supremo que aprueba el Reglamento de Licencias de Habilitación Urbana y
Licencias de Edificación DECRETO SUPREMO N° 029-2019-VIVIENDA. Su contexto
inmediato a la vez está conformado por edificaciones residenciales predominantes y
comerciales en menor proporción que se encuentran cercanos al terreno.
IV.- CARACTERÍSTICAS DEL PROYECTO
El proyecto se desarrolla en3 Nivel de uso netamente VIVIENDA, teniendo el ingreso
peatonal y vehicular por la Carretera Huaraz-Caraz y el Jr. Amargura, Distrito de
Mancos, Provincia de Yungay - Ancash.

5. La edificación cuenta con los siguientes componentes mencionados anteriormente, los
cuales se detallan en la parte arquitectónica.
V.- CUADRO GENERAL DE ÁREAS
CUADRO DE AREAS
DESCRIPCIÓN AREA (M2)
PRIMER NIVEL 105.60
SEGUNDO NIVEL 116.16
AZOTEA 116.60
TOTAL AREA TECHADA 116.60
AREA DE TERRENO 237.75
VI.- CÁLCULO DE MÁXIMA DEMANDA
C U A D R O D E M A X I M A D E M A N D A
ITEM CONCEPTO C.Unitaria C.INSTAL F.DEM M.DEM M.DEM In Id If It Ic ALIMENTADOR PRINCIPAL L V Es
W/m2 W % PARC. TOTAL (W) A A A A A Y ACOMETIDA m V OK ?
1)Areas comunes (Esc,Pasad y Azotea) : 128.98 m2 25 3,224.50 100% 3,224.50
2) Estacionamiento : 21.42 m2 10 214.20 100% 214.20
TSG 3) 01 Motor de porton Levadizo 3/4 hp c/u 559.50 50% 279.75 4,464.45 22.548 28.185 33.822 40 51 2 - 6 mm2 NH-80+1-10 mm2 NH-80 (N) 1 0.15 Si
4) 01 Bba abast.agua: 2 hp 1,492.00 50% 746.00
1°,2°Nivel y Azotea 1) Iluminación y Tomacorrientes : 231.04 m2 4,500.00 100% 4,500.00
TD-1-Dúplex 2) Therma de 90 lt 1,200.00 100% 1,200.00 5,700.00 28.788 35.985 43.182 50 61 2 - 10 mm2 NH-80+1-10 mm2 NH-80 (T) 25 2.83 Si
3°Nivel 1) Iluminación y Tomacorrientes : 108.63 m2 3,500.00 100% 3,500.00
TD-2-Flat 2) Therma de 90 lt 1,200.00 100% 1,200.00 4,700.00 23.737 29.672 35.606 40 51 2 - 6 mm2 NH-80+1-10 mm2 NH-80 (T) 16 2.49 Si
4°Nivel 1) Iluminación y Tomacorrientes : 106.38 m2 3,500.00 100% 3,500.00
TD-3-Flat 2) Therma de 90 lt 1,200.00 100% 1,200.00 4,700.00 23.737 29.672 35.606 40 51 2 - 6 mm2 NH-80+1-10 mm2 NH-80 (T) 19 2.96 Si
CALCULO DE LA MAXIMA DEMANDA DEL SECTOR VIVIENDA :
-El 100% de la carga mayor (4,700W) 5,700.00 w
-El 65% de la suma de cargas de las 2 viviendas con cargas iguales ó menores 0.65x(4700+4700) 6,110.00 w
-Cargas de Alumbr. y Pot. Ubicadas fuera de las viviendas : 0.75% (0.75) X 4,464.45 = 3,348.34 w
TOTAL MAXIMA DEMANDA DEL SECTOR VIVIENDA : 15,158.34 w
3) JUSTIFICACION TECNICA :
In = 15,158.34 / (1.73x380x0.9) = 25.6 A
Id = In x 1.25 = 32.0 A
If = In x 1.5 = 38.4 A
Id < It < Ic
31.7 A < 40 A < 50 A
a) ACOMETIDA : 3-10 mm2 N2-XH, 1kv +1-10 mm2 N2XH, 1 kv (N), Tubo de ingreso a la Caja F1 de F°G°, Diámetro 50 mm.
b) INTERRUPTOR TERMOMAGNETICO : 3X40 A, Capacidad de ruptura 10 KA, ubicado en la Caja F1
c) CONDUCTOR DE POZO DE TIERRA PARA : SISTEMA EQUIPOTENCIAL: 1-10 mm2 NH80, PVC-SAP, diámetro 25 mm.
4) CAIDA DE TENSION LEYENDA
In = Intensidad Nominal en (A)
V = (K x Id x L x Rcu x Fp) / S Id = Intensidad de Diseño en (A)
It = Intensidad Termomagnético (A)
V = (1.73 x 32 x10 x 0.0175 x 0.9) / 10 If = Intensidad de Fuse en (A)
Ic = Intensidad del Conductor (A)
V = 0.87 V Rcu =Resistiv.Cu =0.0175 ohmios x mm2/ m
Fp = Factor de Potencia = 0.9
K = 2 (Circ.Monof) y 1.73 para (Circ.Trif).
La caída de tensión de la Acometida se ha calculado para una distancia de 10m.
La caída : 0.87 V, es inferior al (2.5% de 380 V = 9.5 V), luego está dentro de tolerancias
VII ESPECIFICACIONES TÉCNICAS

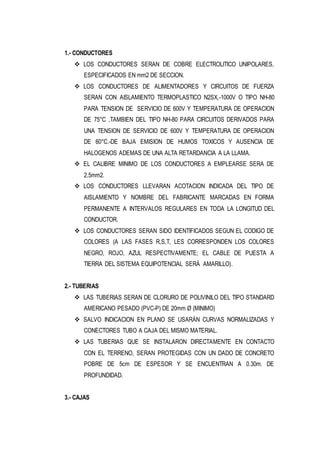

6. 1.- CONDUCTORES
 LOS CONDUCTORES SERAN DE COBRE ELECTROLITICO UNIPOLARES,
ESPECIFICADOS EN mm2 DE SECCION.
 LOS CONDUCTORES DE ALIMENTADORES Y CIRCUITOS DE FUERZA
SERAN CON AISLAMIENTO TERMOPLASTICO N2SX,-1000V O TIPO NH-80
PARA TENSION DE SERVICIO DE 600V Y TEMPERATURA DE OPERACION
DE 75°C ,TAMBIEN DEL TIPO NH-80 PARA CIRCUITOS DERIVADOS PARA
UNA TENSION DE SERVICIO DE 600V Y TEMPERATURA DE OPERACION
DE 60°C.-DE BAJA EMISION DE HUMOS TOXICOS Y AUSENCIA DE
HALOGENOS ADEMAS DE UNA ALTA RETARDANCIA A LA LLAMA.
 EL CALIBRE MINIMO DE LOS CONDUCTORES A EMPLEARSE SERA DE
2.5mm2.
 LOS CONDUCTORES LLEVARAN ACOTACION INDICADA DEL TIPO DE
AISLAMIENTO Y NOMBRE DEL FABRICANTE MARCADAS EN FORMA
PERMANENTE A INTERVALOS REGULARES EN TODA LA LONGITUD DEL
CONDUCTOR.
 LOS CONDUCTORES SERAN SIDO IDENTIFICADOS SEGUN EL CODIGO DE
COLORES (A LAS FASES R,S,T, LES CORRESPONDEN LOS COLORES
NEGRO, ROJO, AZUL RESPECTIVAMENTE; EL CABLE DE PUESTA A
TIERRA DEL SISTEMA EQUIPOTENCIAL SERÁ AMARILLO).
2.- TUBERIAS
 LAS TUBERIAS SERAN DE CLORURO DE POLIVINILO DEL TIPO STANDARD
AMERICANO PESADO (PVC-P) DE 20mm Ø (MINIMO)
 SALVO INDICACION EN PLANO SE USARÁN CURVAS NORMALIZADAS Y
CONECTORES TUBO A CAJA DEL MISMO MATERIAL.
 LAS TUBERIAS QUE SE INSTALARON DIRECTAMENTE EN CONTACTO
CON EL TERRENO, SERAN PROTEGIDAS CON UN DADO DE CONCRETO
POBRE DE 5cm DE ESPESOR Y SE ENCUENTRAN A 0.30m. DE
PROFUNDIDAD.
3.- CAJAS

7.  LAS CAJAS DE PASO QUE QUEDEN A RAS DE LA PARED, TIENEN TAPA
CON EXTREMOS REFORZADOS
 LAS CAJAS PARA SALIDAS DE ALUMBRADO, TOMACORRIENTES,
INTERRUPTORES, PASO SERAN DE FIERRO GALVANIZADO EN CALIENTE
DEL TIPO PESADO CON ABERTURA PARA TUBERIA DE 20mm Ø,
PROFUNDIDAD DE 50mm Y HUECOS ROSCADOS EN LAS OREJAS PARA
LA FIJACION DEL ARTEFACTO O TAPA CIEGA.
 LAS CAJAS PARA INTERRUPTORES DONDE LLEGUEN O DERIVEN MAS DE
3 TUBOS DE 20mmØ A UNA TUBERIA DE 25mmØ DEBERAN SER
CUADRADAS DE 100X100X50mm.
 LAS CAJAS PARA LOS TABLEROS QUE SE INSTALARON A LA INTEMPERIE
SERAN NO METALICOS DE POLIPROPILENO.
4.- TOMACORRIENTES e INTERRUPTORES
 LOS TOMACORRIENTES SERAN CON DADOS PARA 15 Amp, 220 V.
 TODOS LOS INTERRUPTORES (SIMPLES, DOBLES, TRIPLES Y DE
CONMUTACION) SERAN TIPO BALANCIN PARA 10Amp. 220V.
 LOS TOMACORRIENTES TIPO INDUSTRIAL SERAN:
 DOS POLOS + CONTACTO DE TIERRA PARA 250 VOLT. COLOR AZUL.
 TRES POLOS + CONTACTO DE TIERRA PARA 380 VOLT. COLOR ROJO.
5.- TABLEROS
 LOS TABLEROS DE DISTRIBUCION SERAN DEL TIPO PARA EMPOTRAR.
EN GABINETE METALICO CON TAPA DEL MISMO MATERIAL (F°G°).
 LOS INTERRUPTORES TERMOMAGNETICOS AUTOMATICOS SERAN DEL
TIPO NO FUSE, TENDRAN BARRA DE COBRE PARA LA CONEXION A
TIERRA.
 LOS TABLEROS GENERALES SERAN EMPOTRADOS.
 LOS TABLEROS DE CONTROL DE CADA EQUIPO SON PARA ADOSAR Y
SERAN SUMINISTRADOS POR EL EQUIPADOR.
6.- ARTEFACTOS DE ALUMBRADO

8.  LOS ARTEFACTOS FLUORESCENTES SERAN EQUIPADOS CON EQUIPO
ELECTRICO DE ALTO FACTOR DE POTENCIA Y BALASTOS
ELECTROMAGNETICOS ARRANQUE NORMAL.
7.- NOTAS GENERALES
 EL CONTRATISTA DEBERA SUMINISTRAR E INSTALAR LAS CAJAS DE
PASE REQUERIDAS PARA LA INSTALACION CUYAS DIMENSIONES Y
CARACTERISTICAS DEBERAN CUMPLIR LO INDICADO EN LEYENDA
ESPECIFICACIONES Y CODIGO NACIONAL DE ELECTRICIDAD.
 TODAS LAS TUBERIAS EMPOTRADAS POR EL PISO SE ORDENARÁN Y
COORDINARÁN CON LAS TUBERIAS SANITARIAS DEBIENDO
IMPERMEABILIZARLAS CONVENIENTEMENTE, CON UNA SEPARACION
MINIMA DE 0.30m.
 LA UBICACION Y ALTURAS DE LAS SALIDAS PARA BRAQUETES,
TOMACORRIENTES, CAJAS DE PASO, CENTROS, SPOTS, ETC. SE
ESPECIFICARÁN EN LA LEYENDA.
 TODAS LAS SALIDAS PARA TOMACORRIENTES DONDE LLEGUEN MAS DE
3 TUBERIAS o UNA TUBERIA DE 25mmØ SERAN DE 100x100x50 mm. CON
TAPA.
 TODAS LAS SALIDAS DE FUERZA LLEVARAN CONDUCTOR NH80 PARA
PROTECCION A TIERRA DE 1x4 mm2 COMO MINIMO.
 LOS BUZONES SERAN HERMETICOS CON TAPA DE FIERRO FUNDIDO
 TODAS LAS CAJAS PARA DERIVACION O SALIDAS EN AMBIENTES
HUMEDOS Ó INTEMPERIE SERAN HERMETICOS A PRUEBA DE AGUA Y LA
ALTURA SE CONFIRMARÁ EN OBRA.
 EL PRESENTE PROYECTO SE COMPLEMENTA CON LAS
ESPECIFICACIONES TECNICAS, MEMORIA DESCRIPTIVA Y
CONSIDERACIONES GENERALES.
