Manual de componentes de pulverizadora agrícola

CABINA
1-100 Periféricos Cabina
1-200 Interior Cabina
1-300 Interior Techo Cabina
1-400 Neumática Interior Cabina
1-500 Kit Cobertores Plasticos
1-600 Pedalera ( Sist.Accionamiento)
1-650 Pedales
MOTOR
2-100 Componentes Motor Cumins

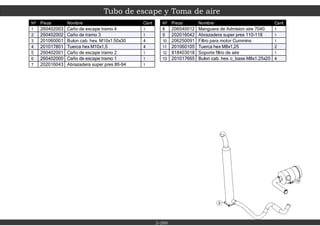

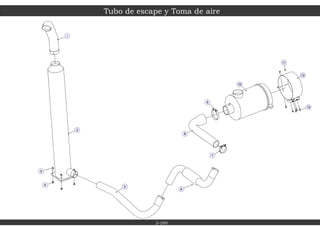

2-200 Tubo de Escape y Toma de Aire

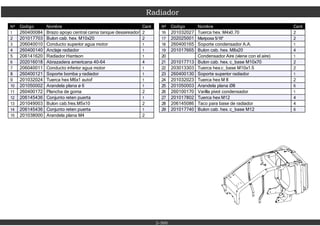

2-300 Radiador

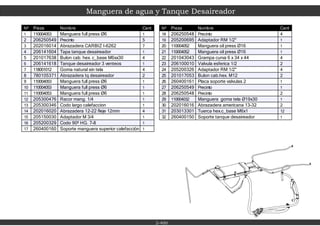

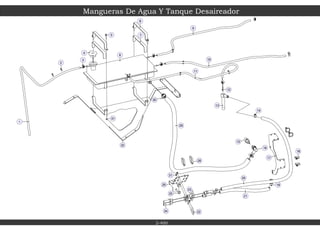

2-400 Mangueras y Tanques Desaireador

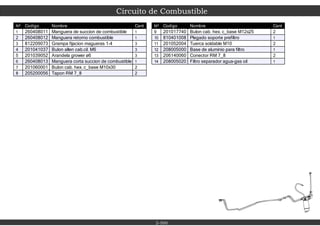

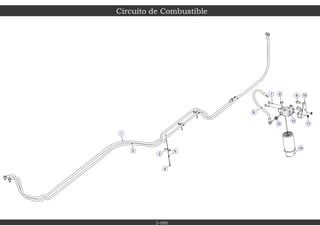

2-500 Circuito de Combustible

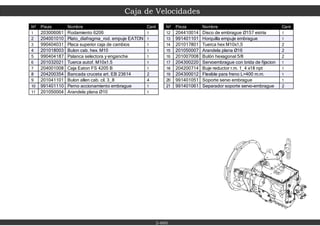

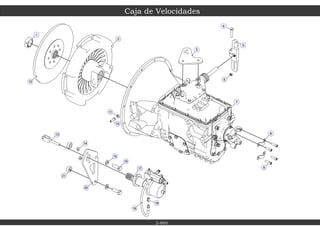

2-600 Caja deVelocidades
TREN DELANTERO

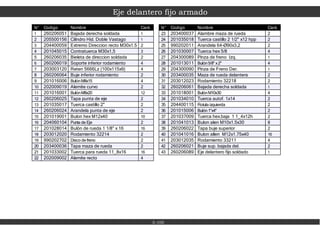

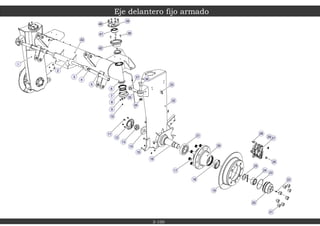

3-100 Tren Delantero Armado
TREN TRASERO

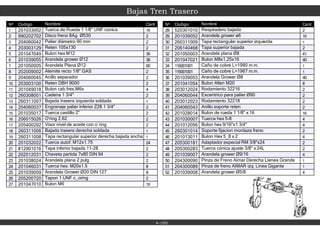

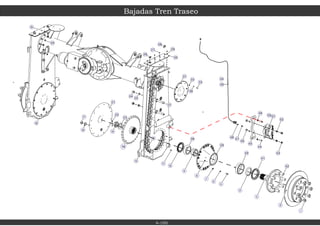

4-100 Bajadas Tren Trasero

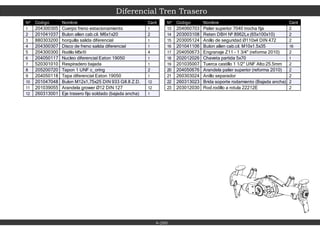

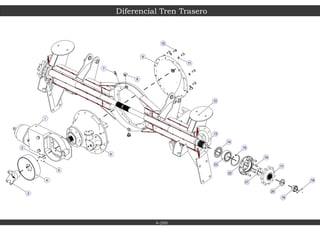

4-200 Diferencial Tren Trasero

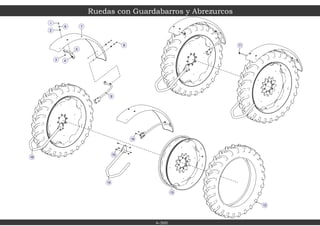

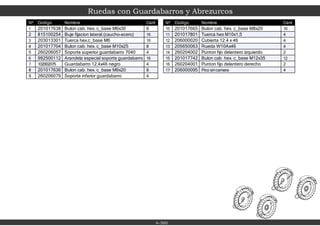

4-300 Ruedas-Guardabarros-Abre surcos

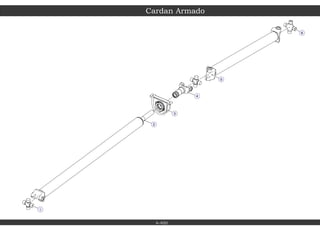

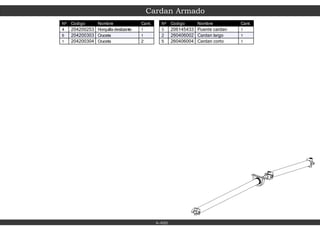

4-400 Cardan Armado
CIRCUITO DE PULVERIZACÓN

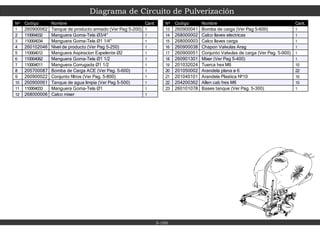

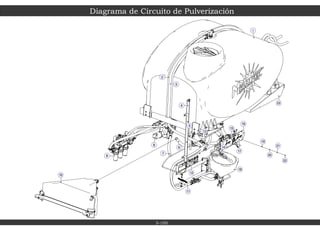

5-100 Diagrama del Sistema

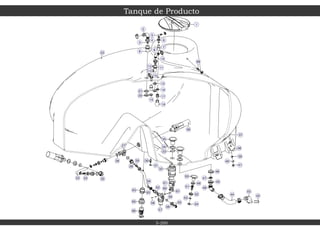

5-200 Tanque de Producto

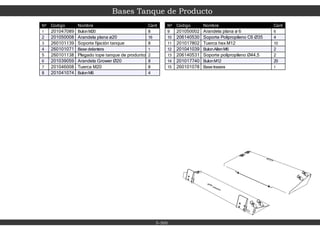

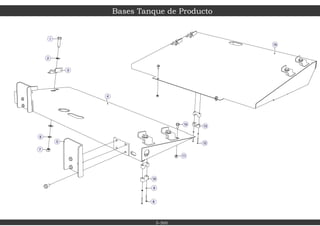

5-300 Base Tanque de Producto

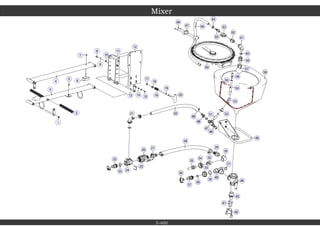

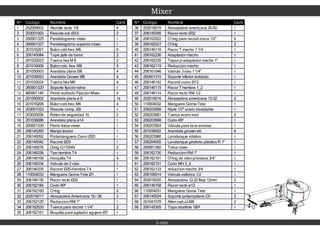

5-400 Mixer

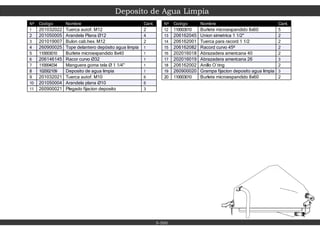

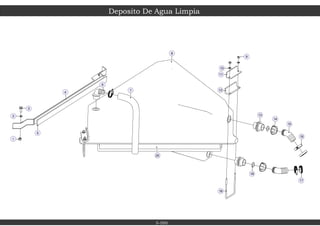

5-500 Deposito de Agua Limpia

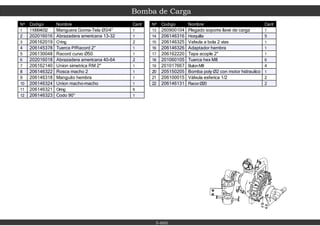

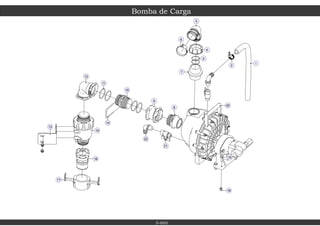

5-600 Bomba de Carga

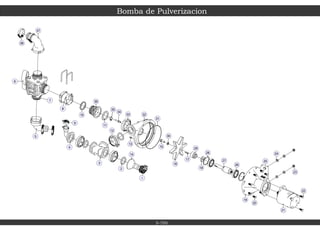

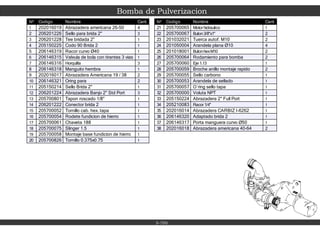

5-700 Bomba de Pulverización

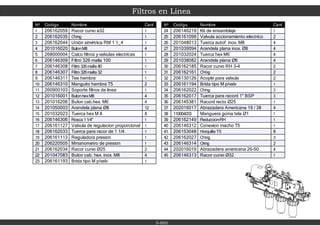

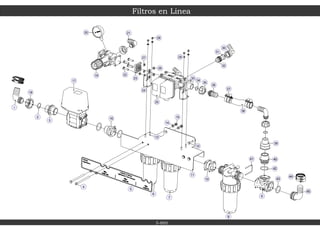

5-800 Filtros en Linea

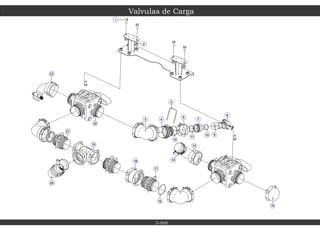

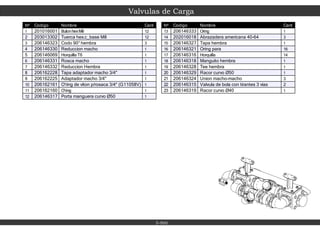

5-900Valvula de Carga
SOPORTE DE PULVERIZACIÓN

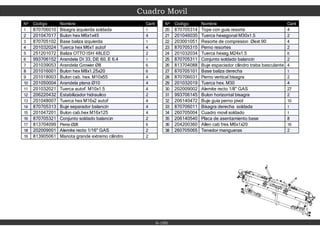

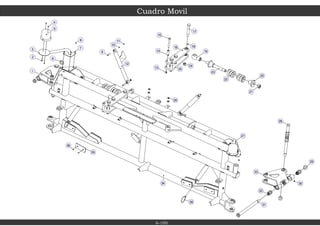

6-100 Cuadro Móvil

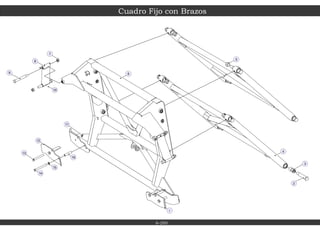

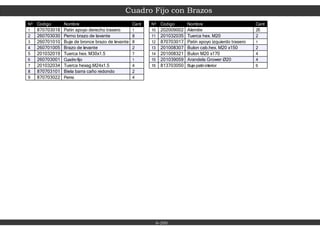

6-200 Cuadro Fijo

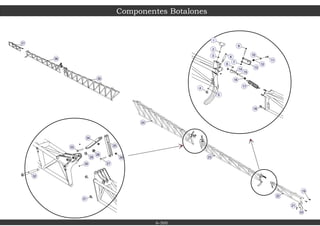

6-300 Componentes Botalones
CAÑERIAS EN BOTALONES

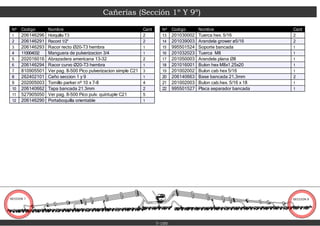

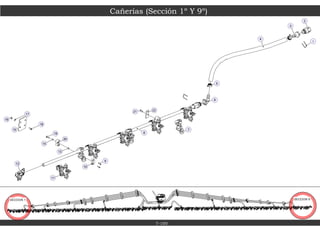

7-100 Sección 1ª y 9ª

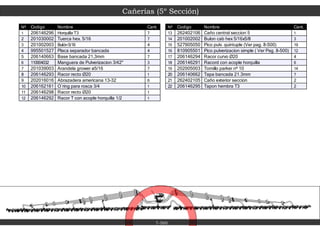

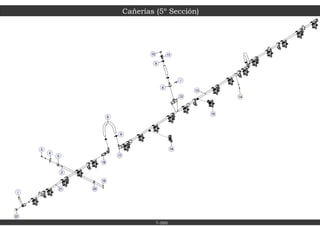

7-500 Sección 5ª

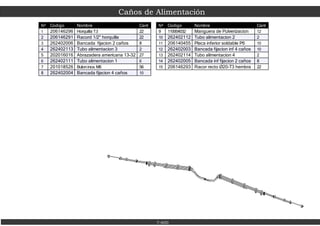

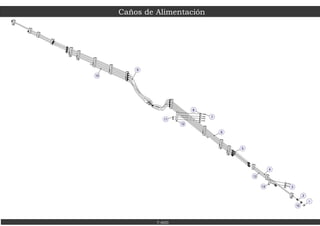

7-600 Conductos de Alimentación

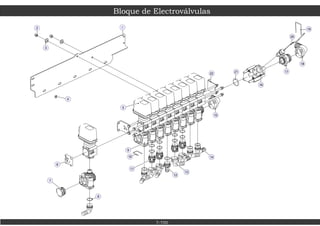

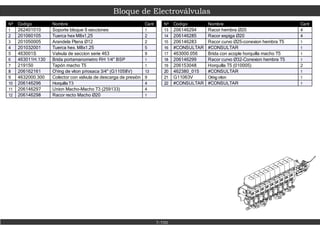

7-700 Bloque de Electroválvulas
CIRCUITO DE FRENOS

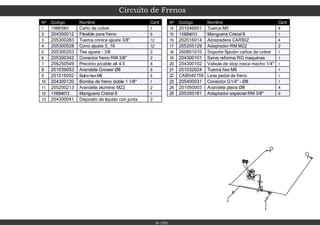

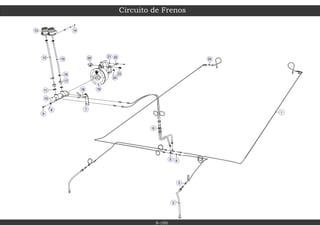

8-100 Circuito de Freno en Chasis

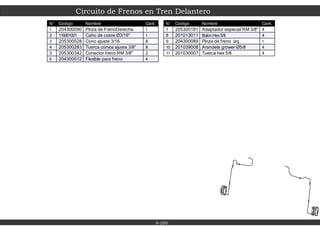

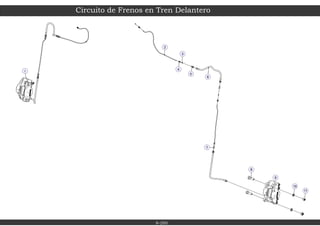

8-200 Circ. de Freno en Tren Delantero

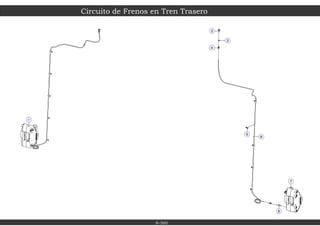

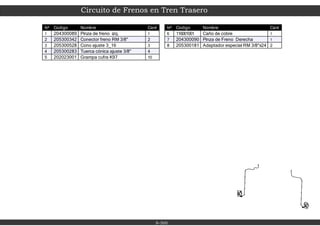

8-300 Circ. de Freno en Tren Trasero
NEUMÁTICA

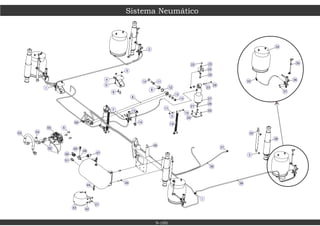

9-100 Circuito Neumático
CIRCUITO DE COMBUSTIBLE

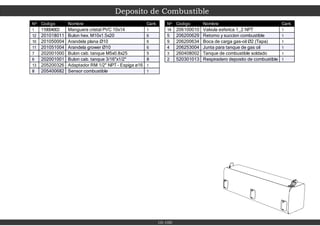

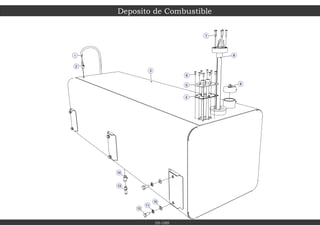

10-100 Tanque de Combustible
PASARELAY ESCALERA

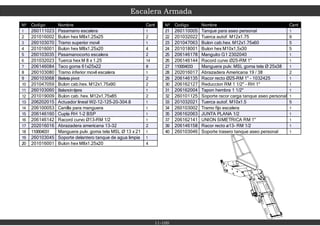

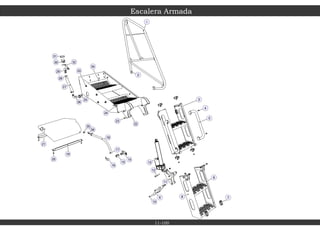

11-100 Montaje Escalera

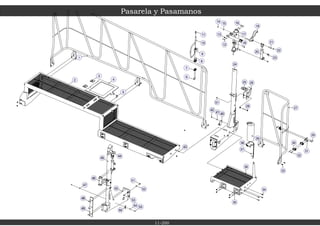

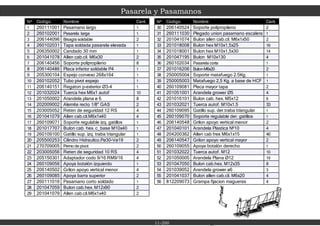

11-200 Pasarrellas y Pasamanos
CARENADOS

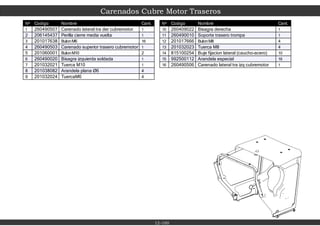

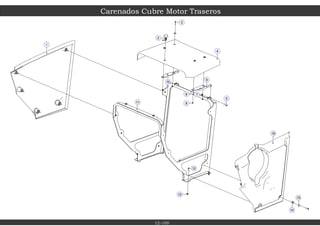

12-100 Cubremotor Trasero

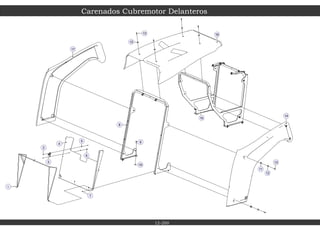

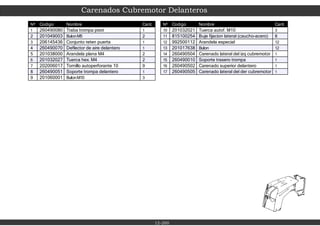

12-200 Cubremotor Delantero

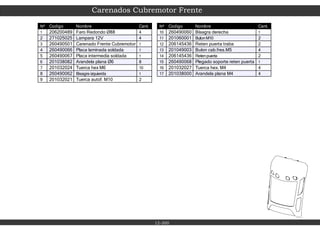

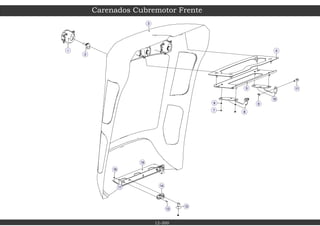

12-300 Cubremotor Frente
CIRCUITO HIDRÁULICO
13-100 Componentes Delanteros

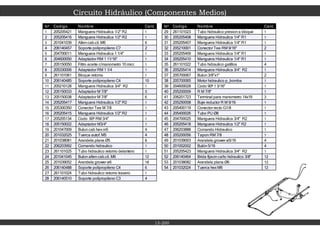

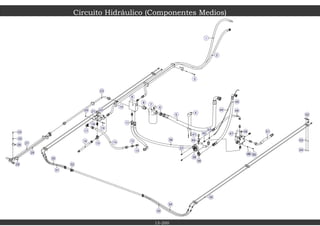

13-200 Componentes Medios

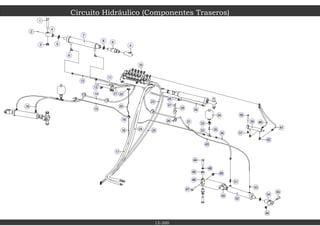

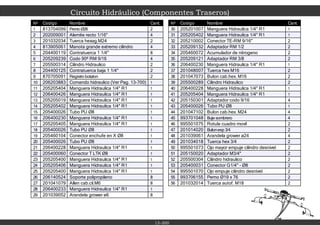

13-300 Componentes Traseros

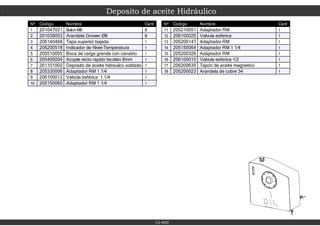

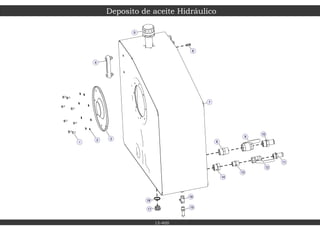

13-400 Deposito de Aceite

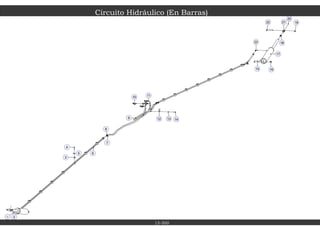

13-500 Componentes en Barras

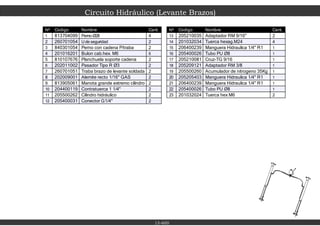

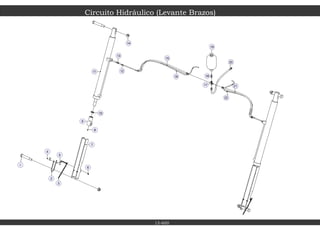

13-600 Brazos de Levante

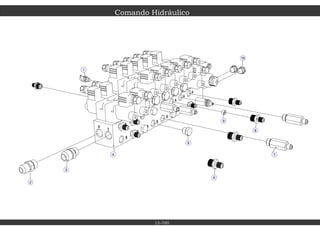

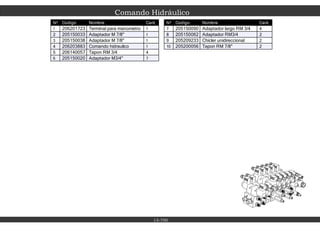

13-700 Comando Hidráulico
CIRCUITO HIDRÁULICO
14-100 Sistema Eléctrico
SISTEMA DE TENSORES

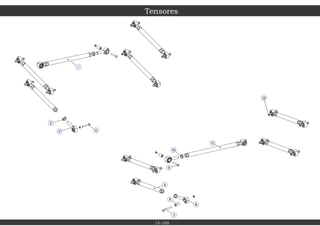

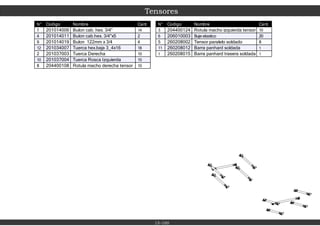

15-100 Tensores

8
9
3
1
18
26
40
15
41
42
43
44
39
38
20
30
11
2
32
33
35
34
25
16
29
10
27
28
11
37
15
31
12
36
13
4
39
24
14
7
23
39
17
6
5
22
21
20
19

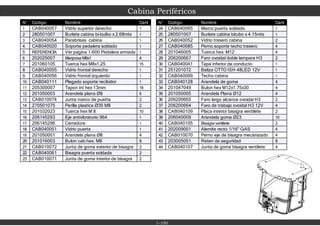

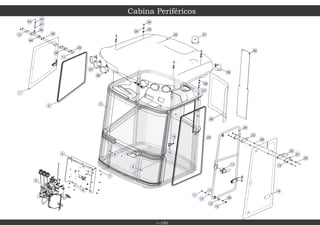

Cabina Periféricos
1-100

Cabina Periféricos
1-100
N° Codigo Nombre Cant
1 CAB040057 Vidrio superior derecho 1
2 280501007 Burlete cabina bi-bulbo x 2.68mts 1
3 CAB040054 Parabrisas cabina 1
4 CAB040020 Soporte pedalera soldado 1
5 REFERENCIA Ver pagina 1-600 Pedalera armada 1
6 202025007 Mariposa M6x1 4
7 201060105 Tuerca hex M8x1,25 15
8 CAB040055 Vidrio frontal derecho 1
9 CAB040056 Vidrio frontal izquierdo 1
10 CAB040111 Plegado soporte recibidor 1
11 205300007 Tapon int hex 13mm 18
12 201050003 Arandela plana Ø8 6
13 CAB010074 Junta marco de puerta 2
14 270501075 Perilla plastica Ø35 M8 2
15 201032023 Tuerca hex M 8 10
16 206145293 Eje antivibratorio 964 1
17 206145296 Cerradura 1
18 CAB040051 Vidrio puerta 1
20 201016003 Bulon cab.hex. M8 8
21 CAB010072 Junta de goma exterior de bisagra 2
22 CAB040061 Bisagra puerta soldada 2
23 CAB010071 Junta de goma interior de bisagra 2
24 CAB040065 Marco puerta soldado 1
25 280501007 Burlete cabina bitubo x 4.15mts 1
26 CAB040052 Vidrio trasero cabina 2
27 CAB040085 Perno soporte techo trasero 4
28 201046005 Tuerca hex. M12 4
29 206200667 Faro ovoidal doble lampara H3 2
30 CAB040041 Tapa inferior de conducto 1
31 251201072 Baliza OTTO ISH 48LED 12V 1
32 CAB040099 Techo cabina 1
33 CAB040128 Arandela de goma 4
34 201047049 Bulon hex M12x1.75x30 4
35 201050005 Arandela Plana Ø12 4
36 206200665 Faro largo alcance ovoidal H3 2
37 206200664 Faro de trabajo ovoidal H3 12V 4
38 CAB040109 Placa interior bisagra ventilete 2
39 206040009 Arandela goma Ø23 10
40 CAB040105 Bisagra ventilete 2
41 202009001 Alemite recto 1/16" GAS 4
42 CAB010070 Perno eje de bisagra mecanizado 4
43 203005051 Reten de seguridad 8
44 CAB040107 Junta de goma bisagra ventilete 4

1
2
5
6
4
3
10
9
8
7

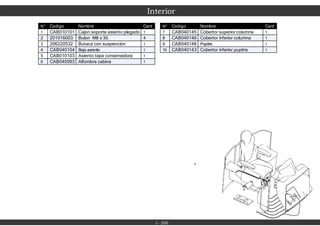

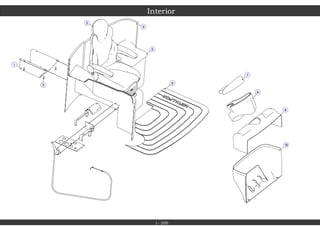

Interior
1- 200

Interior
1- 200
1 CAB010101 Cajon soporte asiento plegado 1
2 201016003 Bulon M8 x 30 4
3 206220532 Butaca con suspención 1
4 CAB040104 Bajo asiento 1
5 CAB010103 Asiento tapa conservadora 1
6 CAB040093 Alfombra cabina 1
7 CAB040145 Cobertor superior columna 1
8 CAB040146 Cobertor inferior columna 1
9 CAB040148 Pupitre 1
10 CAB040143 Cobertor inferior pupitre 1

4
5
3
7
8
6
13
2
9
10
14
12
11
15
16
1

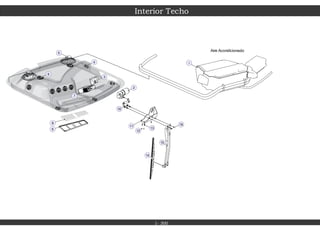

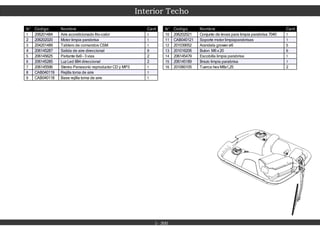

Interior Techo
1- 300
Aire Acondicionado

Interior Techo
1- 300
1 206201484 Aire acondicionado frio-calor 1
2 206202020 Motor limpia parabrisa 1
3 204201489 Tablero de comandos CSM 1
4 206145287 Salida de aire direccional 9
5 206145625 Parlante 6x9 - 3 vias 2
6 206145285 LuzLed 884 direccional 2
7 206145596 Stereo Panasonic reproductor CD y MP3 1
8 CAB040119 Rejilla toma de aire 1
9 CAB040118 Base rejilla toma de aire 1
10 206202021 Conjunto de levas para limpia parabrisa 7040 1
11 CAB040121 Soporte motor limpiaparabrisas 1
12 201039052 Arandela grower ø6 5
13 201016206 Bulon M6 x20 6
14 206145479 Escobilla limpia parabrisa 1
15 206145189 Brazo limpia parabrisa 1
16 201060105 Tuerca hexM8x1,25 2

5
10
11
4
12
13
22
3
14
2
21
15
16
17
19
20
1
18
9
8
7
6

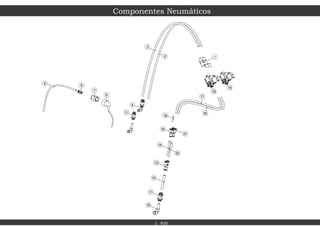

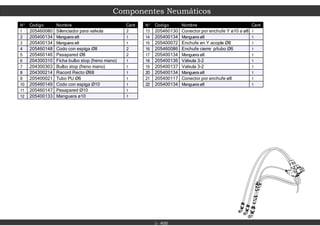

Componentes Neumáticos
1- 400

Componentes Neumáticos
1- 400
1 205460080 Silenciador para valvula 2
2 205400134 Manguera ø8 1
3 205400134 Manguera ø8 1
4 205460148 Codo con espiga Ø8 2
5 205460146 Pasapared Ø8 2
6 204300310 Ficha bulbo stop (freno mano) 1
7 204300303 Bulbo stop (freno mano) 1
8 204300214 Racord Recto Ø68 1
9 205400021 Tubo PU Ø6 1
10 205460149 Codo con espiga Ø10 1
11 205460147 Pasapared Ø10 1
12 205400133 Manguera ø10 1
13 205460130 Conector por enchufe Y ø10 a ø8 1
14 205400134 Manguera ø8 1
15 205400072 Enchufe en Y acople Ø8 1
16 205460086 Enchufe cierre p/tubo Ø6 1
17 205400134 Manguera ø8 1
18 205400136 Válvula 3-2 1
19 205400137 Valvula 3-2 1
20 205400134 Manguera ø8 1
21 205400117 Conector por enchufe ø8 1
22 205400134 Manguera ø8 1

3
13
6
1
4
12
10
11
9
2
8
5
7

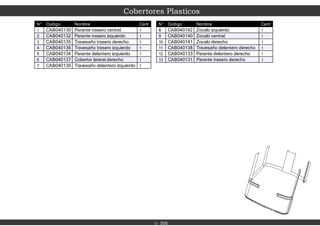

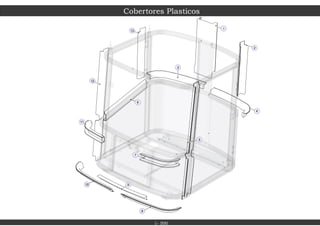

1- 500
Cobertores Plasticos

1- 500
Cobertores Plasticos
1 CAB040130 Parante trasero central 1
2 CAB040132 Parante trasero izquierdo 1
3 CAB040135 Travesaño trasero derecho 1
4 CAB040136 Travesaño trasero izquierdo 1
5 CAB040134 Parante delantero izquierdo 1
6 CAB040137 Cobertor lateral derecho 1
7 CAB040139 Travesaño delantero izquierdo 1
8 CAB040142 Zocalo izquierdo 1
9 CAB040140 Zocalo central 1
10 CAB040141 Zocalo derecho 1
11 CAB040138 Travesaño delantero derecho 1
12 CAB040133 Parante delantero derecho 1
13 CAB040131 Parante trasero derecho 1

16
43
17
15
35
19
45
20
21
36
18
14
22
42
44
37
13
12
29
28
27
25
8
32
26
7
23
40
30
10
24
3
9
31
11
39
6
41
38
34
4
50
48
52
51
5
49
33
2
46
1
19
47
4

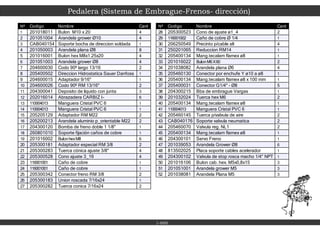

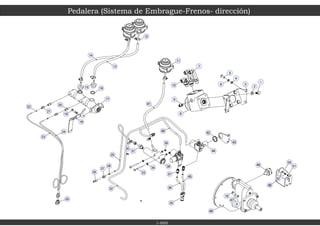

Pedalera (Sistema de Embrague-Frenos- dirección)
1-600

Pedalera (Sistema de Embrague-Frenos- dirección)
1-600
Nº Codigo Nombre Cant
1 201018011 Bulon M10 x 20 4
2 201051004 Arandela grower Ø10 4
3 CAB040154 Soporte bocha de direccion soldada 1
5 201016001 Bulon hex M8x1.25x20 4
7 204600030 Codo 90º largo 13/16 2
8 205400502 Direccion Hidrostatica Sauer Danfoss 1
9 204600015 Adaptador 9/16" 1
10 204600026 Codo 90º RM 13/16" 2
11 204300041 Deposito de liquido con junta 3
12 202016014 Abrazadera CARBIZ I- 6
13 110004013 Manguera Cristal PVC 6 1
15 205205129 Adaptador RM M22 2
16 205200213 Arandela aluminio p_orientable M22 2
17 204300120 Bomba de freno doble 1 1/8" 1
18 260801010 Soporte fijación caños de cobre 1
19 201016002 BulonhexM8 6
20 205300181 Adaptador especial RM 3/8 2
21 205300283 Tuerca cónica ajuste 3/8" 4
22 205300528 Cono ajuste 3_16 4
23 116001001 Caño de cobre 1
24 116001001 Caño de cobre 1
25 205300342 Conector freno RM 3/8 2
26 205300183 Union roscada 7/16x24 1
27 205300282 Tuerca conica 7/16x24 2
28 205300523 Cono de ajuste ø1_4 2
29 116001002 Caño de cobre Ø 1/4 1
30 206250549 Precinto p/cable alt 4
31 250201065 Reduccion RM14 1
32 205400134 Mang.tecalam flamex ø8 1
33 201016022 BulonM6X60 2
35 205460130 Conector por enchufe Y ø10 a ø8 1
36 205400134 Mang.tecalam flamex ø8 x 100 mm 1
37 205400031 Conector G1/4" - Ø8 5
38 204300215 Bba de embrague Vargas 1
39 201032024 Tuerca hex M6 2
42 205460145 Tuerca p/valvula de aire 2
43 CAB040176 Soporte valvula neumatica 2
44 205460070 Valvula reg. NL1 2
46 204300101 Servo Freno 1
47 201039053 Arandela Grower Ø8 6
48 813502025 Placa soporte cables acelerador 1
49 204300102 Valvula de stop rosca macho 1/4" NPT 1
50 201016106 Bulon cab. hex. M5x0,8x15 3
51 201051001 Arandela grower M5 3
52 201038081 Arandela Plana M5 3

6
14
15
3
4
16
20
7
5
18
17
2
23
22
12
24
13
21
1
11
25
19
9
8
28
10
33
27
31
30
26
29
32
34

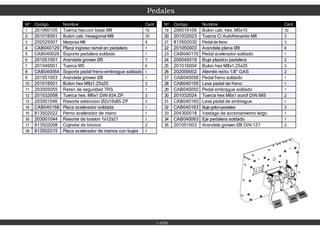

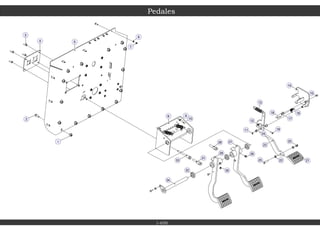

Pedales
1-650

Pedales
1-650
1 201060105 Tuerca hex.con base M8 15
2 201016001 Bulon cab. hexagonal M8 15
3 202025007 Mariposa M6 4
4 CAB040129 Placa ingreso ramal en pedalera 1
5 CAB040020 Soporte pedalera soldado 1
7 201046001 Tuerca M5 6
8 CAB040064 Soporte pedal freno-embrague soldado 1
10 201016001 Bulon hex M8x1.25x20 3
11 203005055 Reten de seguridad 7RS 1
12 201032008 Tuerca hex. M6x1 DIN 934 ZP 3
13 203001046 Resorte extencion Ø2x16x85 ZP 3
14 CAB040168 Placa acelerador soldada 1
15 813502022 Perno acelerador de mano 1
16 203001044 Resorte de torsion 1x12x21 1
17 813502008 Cojinete de bronce 2
18 813502015 Placa acelerador de manos con bujes 1
19 206016106 Bulon cab. hex. M5x15 10
20 201032023 Tuerca C/ Autofrenante M8 3
21 813502030 Pedal de freno 3
23 CAB040170 Pedal acelerador soldado 1
24 206045019 Buje plastico pedalera 2
25 201016004 Bulon hex M8x1.25x35 3
27 CAB040058 Pedal freno soldado 1
28 CAB040159 Leva pedal de freno 1
29 CAB040050 Pedal embrague soldado 1
30 201032024 Tuerca hex M6x1 autof DIN 985 2
31 CAB040160 Leva pedal de embrague 1
32 CAB040163 Buje grilonpedales 3
33 204300018 Vastago de accionamiento largo 1
34 CAB040063 Eje pedalera soldado 1
35 201051003 Arandela grower Ø8 DIN 127 2

40
41
45
42
51
49
48
19
18
43
28
17
54
16
11
44
56
22
5
24
53
47
46
25
21
20
26
52
57
13
58
14
15
55
50
60
23
59
61
62
33
63
66
27
64
32
65
31
38
30
39
67
12
29
2
37
10
3
9
4
36
34
35
1
6
7
8

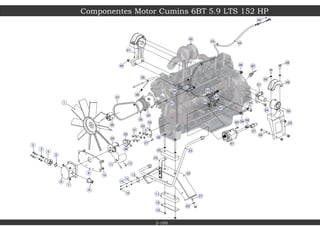

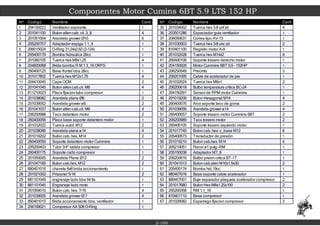

Componentes Motor Cumins 6BT 5.9 LTS 152 HP
2-100

Componentes Motor Cumins 6BT 5.9 LTS 152 HP
2-100
1 204150223 Ventilador aspirante 1
2 201041100 Bulon allen cab. cil. 3_8 4
4 205200707 Adaptador espiga 1 1_4 1
5 206015024 O-Ring 31.24x2.62 (2-124) 1
6 205400179 Bomba hidraulica 26cc 1
7 201060105 Tuerca hexM8x1,25 4
8 204600068 Brida bomba R M 1 3_16 ORFS 1
9 260400125 Base frontal bba 26cc 1
10 201017802 Tuerca hexM12x1.75 4
11 204410045 Capa OCM 2
12 201041045 Bulon allen cab.cil. M6 4
13 811210023 Placa fijacion tubo compresor 1
17 206200988 Taco delantero motor 2
18 260400056 Placa base soporte delantero motor 1
19 201032022 Tuerca autof. M12 2
20 201038086 Arandela plana ø14 4
21 201019202 Bulón cab. hex. M14 2
22 260400050 Soporte delantero motor Cummins 1
23 205200403 Tubo 3/4" salida compresor 1
24 260400175 Soporte caño compresor 1
26 201047185 Bulon cab.hex. M12 2
27 880401016 chaveta 8x8 brida accionamiento 1
28 201021002 Prisioner 5/16 2
29 881101049 engranaje lado bba 64 lts 1
30 881101045 Engranaje lado moto 1
31 201004010 Bulon cab. hex. 7/16 4
32 201039005 Arandela grower Ø 7 4
33 850401015 Brida accionamiento bba. ventilador 1
34 206199021 Compresor AA 508 O-Ring 1
35 201034002 Tuerca hex3-8 unf zd 4
36 203501286 Espaciador guia ventilador 1
37 206050631 Correa tipo AV-13 1
38 201030003 Tuerca hex3-8 unc zd 2
39 810401100 Registro motor A-A 1
40 201032028 Tuerca hexM14x2 8
41 260400106 Soporte trasero derecho motor 1
42 204150026 Motor Cummins 6BT 5.9 - 152HP 1
43 206250549 Precinto 3
44 206201095 Cable de acelerador de pie 1
45 201032024 Tuerca hexM6x1 2
46 206200618 Bulbo temperatura critica BC-24 1
47 204150291 Sensor de RPM motor Cummins 1
48 201019206 Bulon Hexagonal M14 4
49 260400070 Arco soporte taco de goma 2
51 260400057 Soporte trasero motor Cummins 6BT 2
52 206200989 Taco trasero motor 2
53 260400105 Soporte trasero izquierdo motor 1
54 201017740 Bulon cab. hex. c_base M12 8
55 205400573 Transductor de presión 1
56 201019210 Bulon cab.hex. M14 6
57 205210051 Racor ø1 pulg.-RM 1
58 205150038 Adaptador M7_8 1
59 206200616 Bulbo prsion critica BT-1T 1
60 201041013 Bulon cab.alen M10x1.5x30 2
61 205400174 Bomba hid.19cc 1
62 880407016 Base soporte cable acelerador 1
63 880407001 Buje separador plaqueta acelerador compresor 2
64 201017680 Bulon HexM8x1.25x100 2
65 205200358 RM 1.1_16 1
66 810401110 Base compresor 1
67 201026082 Esparrago fijacion compresor 2

11
13
12
2
4
10
9
3
8
5
7
1
6
Tubo de escape y Toma de aire
2-200

3
13
Tubo de escape y Toma de aire
2-200
Nº Pieza Nombre Cant
1 260402003 Caño de escape tramo 4 1
2 260402002 Caño de tramo 3 1
3 201060001 Bulon cab. hex. M10x1.50x30 4
4 201017801 Tuerca hex M10x1,5 4
7 202016043 Abrazadera super pres 86-94 1
8 206040012 Manguera de Admision aire 7040 1
9 202016042 Abrazadera super pres 110-118 1
10 206250091 Filtro para motor Cummins 1
11 201060105 Tuerca hex M8x1,25 2
12 818403018 Soporte filtro de aire 1
13 201017665 Bulon cab. hex. c_base M8x1.25x20 4

26
25
9
10
20
24
1
2
12
16
17
15
8
11
14
25
19
13
29
5
28
23
22
18
3
7
6
21
27
4
Radiador
2-300

Radiador
2-300
1 260400084 Brazo apoyo central cama tanque desaireador 2
2 201017703 Bulon cab. hex. M10x20 2
3 206040010 Conducto superior agua motor 1
4 260400140 Anclaje radiador 1
5 206141620 Radiador Harrison 1
6 202016018 Abrazadera americana 40-64 4
7 206040011 Conducto inferior agua motor 1
8 260400121 Soporte bomba y radiador 1
9 201032024 Tuerca hex M6x1 autof 1
10 201050002 Arandela plana ø 6 1
11 260400172 Plancha de goma 2
12 206145436 Conjunto reten puerta 1
13 201049003 Bulon cab.fres.M5x10 2
15 201038000 Arandela plana M4 2
16 201032027 Tuerca hex. M4x0.70 2
17 202025001 Mariposa 5/16" 2
18 260400165 Soporte condensador A.A. 1
19 201017665 Bulon cab. hex. M8x20 4
20 Condensador Aire (viene con el aire) 1
21 201017713 Bulon cab. hex. c_base M10x70 2
22 203013303 Tuerca hex.c_base M10x1.5 2
23 260400130 Soporte superior radiador 1
24 201032023 Tuerca hex M 8 2
26 260100170 Varilla pivot condensador 1
27 201017802 Tuerca hex M12 4
28 206145086 Taco para base de radiador 4
29 201017740 Bulon cab. hex. c_base M12 6

9
13
12
1
15
32
16
28
10
6
11
31
8
7
4
3
19
14
30
2
21
29
26
25
20
31
17
18
5
23
24 22
Mangueras De Agua Y Tanque Desaireador
2-400

Manguera de agua y Tanque Desaireador
2-400
1 110004053 Manguera full press Ø6 1
2 206250549 Precinto 5
3 202016014 Abrazadera CARBIZ I-6262 7
4 206141604 Tapa tanque desaireador 1
5 201017638 Bulon cab. hex. c_base M6xx30 4
6 206141618 Tanque desaireador 3 venteos 1
7 118001012 Goma natural sin tela 4
8 780105371 Abrazadera tq desaireador 2
12 205300476 Racor mang. 1/4 1
13 205300346 Codo largo calefaccion 1
14 202016020 Abrazadera 12-22 fleje 12mm 4
15 205150030 Adaptador M 3/4 1
16 205200329 Codo 90º HG. 7-8 1
17 260400160 Soporte manguera superior calefacción 1
18 206250548 Precinto 4
19 205200695 Adaptador RM 1/2" 1
20 110004052 Manguera oil press Ø16 1
21 110004052 Manguera oil press Ø16 1
22 201043043 Grampa curva 6 x 34 x 44 4
23 206100010 Valvula esferica 1/2 2
24 205200326 Adaptador RM 1/2" 4
25 201017053 Bulon cab.hex. M12 2
26 260400161 Placa soporte valvulas 2 1
27 206250549 Precinto 1
28 206250548 Precinto 2
29 110004032 Manguera goma tela Ø19x30 1
31 203013301 Tuerca hex.c_base M6x1 12
32 260400150 Soporte tanque desaireador 1

14
12
11
7 8
13
9 10
4
6
5
3
1
2
Circuito de Combustible
2-500

Circuito de Combustible
2-500
1 260408011 Manguera de succion de combustible 1
2 260408012 Manguera retorno combustible 1
3 812209073 Grampa fijacion magueras 1-4 3
6 260408013 Manguera corta succion de combustible 1
8 205200056 Tapon RM 7_8 2
10 810401008 Plegado soporte prefiltro 1
11 201052004 Tuerca soldable M10 2
12 208005000 Base de aluminio para filtro 1
13 206140060 Conector RM 7_8 2
14 208005020 Filtro separador agua-gas oil 1

1
12
2
6
5
4
7
3
11
10
8
21
9
13
20
15
14
16
18
19
17
Caja de Velocidades
2-600

Caja de Velocidades
2-600
1 203006061 Rodamiento 6206 1
2 204001010 Plato_diafragma_rod. empuje EATON 1
3 990404031 Placa superior caja de cambios 1
4 201018003 Bulon cab. hex. M10 1
5 990404187 Palanca selectora y enganche 1
6 201032021 Tuerca autof. M10x1.5 1
7 204001008 Caja Eaton FS 4205 B 1
8 204200354 Bancada cruceta art. EB 23614 2
9 201041101 Bulon allen cab. cil. 3_8 4
10 991401110 Perno accionamiento embrague 1
12 204410014 Disco de embrague Ø157 estria 1
13 991401101 Horquilla empuje embrague 1
14 201017801 Tuerca hex M10x1,5 2
16 201007008 Bulón hexagonal 5/8 2
17 204300220 Servoembrague con brida de fijacion 1
18 204200714 Buje reductor r.m. 1_4 x18 npt 1
19 204300012 Flexible para freno L=400 m.m. 1
20 991401051 Soporte servo embrague 1
21 991401061 Separador soporte servo-embrague 2

29
1
43
2
12
11
10
13
14
9
8
3
7
4
6
5
15
16
42
32
38
41
31
39
40
27
37
28
17
34
26
35
18
30
33
36
19
25
24
23
20
22
21
Eje delantero fijo armado
3-100

Eje delantero fijo armado
3-100
N° Codigo Nombre Cant.
1 260206051 Bajada derecha soldada 1
2 205500156 Cilindro Hid. Doble Vastago 1
3 204400059 Extremo Direccion recto M30x1.5 2
4 201045015 Contratuerca M30x1,5 3
5 260206035 Bieleta de direccion soldada 2
6 260206019 Soporte inferior rodamiento 4
7 203003120 Reten 5666Lz (100x115x9) 4
8 260206064 Buje inferior rodamiento 2
9 201016006 BulónM8x15 4
10 202009019 Alemite curvo 2
11 201016001 BulónM8x20 12
12 260206025 Tapa punta de eje 2
13 201035017 Tuerca castillo 2" 2
14 260206024 Arandela punta de eje 2
15 201019001 Bulon hex M12x40 10
16 204060104 Punta de Eje 2
17 201028014 Bulón de rueda 1 1/8" x 16 16
18 203012020 Rodamiento 32214 2
19 990202702 Disco de freno 2
20 203400036 Tapa maza de rueda 2
21 201033002 Tuerca para rueda 11_8x16 16
22 202009002 Alemite recto 4
23 203400037 Alambre maza de rueda 2
24 201035018 Tuerca castillo 2 1/2" x12 hpp 2
25 990202011 Arandela 64-Ø90x3,2 2
26 201030007 Tuerca hex 5/8 4
27 204300089 Pinza de freno Izq. 1
28 201013011 Bulón5/8" x2" 4
29 204300090 Pinza de Freno Der. 1
30 203400035 Maza de rueda delantera 2
31 203012023 Rodamiento 32218 2
32 260206061 Bajada derecha soldada 1
33 201018001 BulónM10x30 4
34 201034010 Tuerca autof. 1x14 2
35 204400115 Rotula izquierda 2
36 201015006 Bulón1"x4" 2
37 201037009 Tuerca hex.baja 1 1_4x12h 2
38 201041013 Bulon alen M10x1.5x30 8
39 260206022 Tapa buje superior 2
40 201041016 Bulon allen M12x1.75x40 16
41 203012035 Rodamiento 33211 4
42 260206021 Buje sup. bajada del. 2
43 260206089 Eje delantero fijo soldado 1

16
50
4
18
34
17
19
48
21
47
46
35
45
22
15
23
44
37
49
51
14
20
52
43
11
24
12
13
25
10
38
30
9
27 29
28
39
32
26
36
31
33
7
6
40
8
5
41
3
42
1
2
Bajadas Tren Traseo
4-100

Bajas Tren Trasero
4-100
Nº Codigo Cant
1 201033002 16
2 990202702 2
3 204060042 2
4 203003129 2
5 201047049 36
6 201039055 36
7 201050005 60
8 202009002 2
9 204060045 2
10 203003100 2
11 201049018 4
12 260308001 2
13 260311007 1
14 204060037 2
15 201035017 2
16 206015026 2
17 205400292 2
18 260311006 1
19 260311008 1
20 201032022 24
21 812901016 2
22 202012031 2
23 201038024 2
24 201046031 8
25 201039059 8
26 205200720 2
27 201047010
Nombre
Tuerca de Rueda 1 1/8" UNF conica
Disco freno 8Ag. Ø530
Palier diámetro 90 mm
Reten 105x130
Bulon hex M12
Arandela grower Ø12
Arandela Plana Ø12
Alemite recto 1/8" GAS
Anillo separador
Reten DBH 9000
Bulon cab.fres.M6x
Cadena 1 3/4"
Bajada trasera izquierda soldada
Engranaje palier inferior Z28 1 3/4"
Tuerca castillo 2"
O'ring 2.62
Visor nivel de aceite con o`ring
Bajada trasera derecha soldada
Tapa rectangular superior derecha bajada ancha
Tuerca autof. M12x1.75
Tapa inferior bajada 11-28
Chaveta partida 7x80 DIN 94
Arandela plana 2 pulg
Tuerca hex. M20x1.5
Arandela Grower Ø20 DIN 127
Tapon 1 UNF c_oring
Bulon M6 16
Nº Codigo Cant
28 520301010 2
29 201039052 16
30 260311009 1
31 206140468 2
32 201050003 41
33 201047021 40
34 116001001 1
35 116001001 1
36 201039053 40
37 201041054 8
38 203012024 2
39 204060044 2
40 203012023 2
41 204060043 2
42 201028014 16
43 201030007 4
44 201012056 4
45 260301014 2
46 201013011 4
47 205300181 2
48 205300283 2
49 201039007 4
50 204300090 1
51 204300089 1
52 201039008
Nombre
Respiradero bajada
Arandela grower ø6
Tapa rectangular superior izquierda
Tapa superior bajada
Arandela plana Ø8
Bulon M8x1,25x16
Caño de cobre L=1990 m.m.
Caño de cobre L=1967 m.m.
Arandela Grower Ø8
Bulon Allen M20
Rodamiento 32216
Excentrico para palier Ø90
Rodamiento 32218
Anillo soporte reten
Bulon de rueda 1 1/8" x 16
Tuerca hex 5-8
Bulon hex 9/16"x1 3/4"
Soporte fijacion mordaza freno
Bulon Hex 5_8 x 2
Adaptador especial RM 3/8"x24
Tuerca cónica ajuste 3/8" x 24L
Arandela grower Ø9/16
Pinza de Freno Aimar Derecha Lienea Grande
Pinza de freno AIMAR izq. Linea Gigante
Arandela grower Ø5/8 4

16
11
9
10
7
8
6
1
12
2
5
13
4
14
3
23
15
22
21
17
20
19
18
Diferencial Tren Trasero
4-200

Diferencial Tren Trasero
4-200
1 204300305 Cuerpo freno estacionamiento 1
2 201041037 Bulon allen cab.cil. M6x1x20 2
3 880303200 horquilla salida diferencial 1
4 204300307 Disco de freno salida diferencial 1
5 204300300 Rodillo M5x10 4
6 204050117 Nucleo diferencial Eaton 19050 1
7 520301010 Respiradero bajada 1
8 205200720 Tapon 1 UNF c_oring 2
9 204050118 Tapa diferencial Eaton 19050 1
10 201047048 Bulon M12x1,75x25 DIN 933 G8.8 Z.D. 12
11 201039055 Arandela grower Ø12 DIN 127 12
12 260313001 Eje trasero fijo soldado (bajada ancha) 1
13 204060703 Palier superior 7040 trocha fija 2
14 203003108 Reten DBH Nº 8962Lx (65x100x10) 2
15 203005124 Anillo de seguridad Ø110x4 DIN 472 2
16 201041106 Bulon allen cab.cil. M10x1.5x35 16
17 204050673 Engranaje Z11 - 1 3/4" (reforma 2010) 2
18 202012026 Chaveta partida 5x70 1
19 201035007 Tuerca castillo 1 1/2" UNF Alto:25.5mm 2
20 204050676 Arandela palier superior (reforma 2010) 2
21 260303024 Anillo separador 2
22 260313023 Brida soporte rodamiento (Bajada ancha) 2
23 203012030 Rod.rodillo a rotula 22212E 2

3
8
9
11
7
10
16
5
4
2
6
1
15
12
14
13
Ruedas con Guardabarros y Abrezurcos
4-300

Ruedas con Guardabarros y Abrezurcos
4-300
2 815100254 Buje fijacion lateral (caucho-acero) 16
3 203013301 Tuerca hex.c_base M6 16
5 260206057 Soporte superior guardabarro 7040 4
6 992500112 Arandela especial soporte guardabarro 16
7 102002075 Guardabarro 12,4x46 negro 4
9 260206079 Soporte inferior guardabarro 4
11 201017801 Tuerca hex M10x1,5 4
12 206000020 Cubierta 12.4 x 46 4
13 205650063 Rueda W10Ax46 4
14 260204002 Punton fijo delantero izquierdo 2
16 260204001 Punton fijo delantero derecho 2
17 206000095 Pico sincamara 4

6
5
4
3
2
1
Cardan Armado
4-400

Cardan Armado
4-400
Nº Codigo Nombre Cant.
4 204200253 Horquilla deslizante 1
6 204200303 Cruceta 1
1 204200304 Cruceta 2
3 206145433 Puente cardan 1
2 260406002 Cardan largo 1
5 260406004 Cardan corto 1

23
5
1
17
8
6
7
19
15
20
16
9
21
13
22
14
3
2
18
11
12
10
4
Diagrama de Circuito de Pulverización
5-100

Diagrama de Circuito de Pulverización
5-100
1 260900062 Tanque de producto armado (Ver Pag 5-200) 1
2 110004032 Manguera Goma-Tela Ø3/4" 1
3 110004034 Manguera Goma-Tela Ø1 1/4" 1
4 260102046 Nivel de producto (Ver Pag 5-250) 1
5 110004012 Manguera Aspiracion Expelente Ø2 1
6 110004062 Manguera Goma-Tela Ø1 1/2 1
7 110004011 Manguera Corrugada Ø1 1/2 1
8 205700087 Bomba de Carga ACE (Ver Pag. 5-600) 1
9 260900022 Conjunto filtros (Ver Pag. 5-800) 1
10 260900061 Tanque de agua limpia (Ver Pag 5-500) 1
11 110004033 Manguera Goma-Tela Ø1 1
12 268000006 Calco mixer 1
13 260900041 Bomba de carga (Ver Pag 5-600) 1
14 268000002 Calco llaves electricas 1
15 268000003 Calco llaves carga 1
16 260900038 Chapon Valvulas Arag 1
17 260900051 Conjunto Valvulas de carga (Ver Pag. 5-900) 1
18 260901301 Mixer (Ver Pag 5-400) 1
19 201032024 Tuerca hex M6 10
21 201040101 Arandela Plastica Nº10 10
22 204200362 Allen cab fres M6 10
23 260101078 Bases tanque (Ver Pag. 5-300) 1

66
65
63
63
42
43
44
31
30
47
46
48
36
45
28
67
61
32
41
40
39
33
62
34
27
26
35
37
55
1
22
29
54
53
52
51
68
49
23
10
18
64
50
38
17
15
20
16
21
19
24
11
13
12
8
57
14
59
60
6
7
58
9
3
25
5
4
2
56
Tanque de Producto
5-200

Tanque de Producto
5-200
1 206145410 Tapa abatible 180º 1
2 206162042 Racord curvo Ø38 1
3 206162002 Anillo O´ring 1
4 206162001 Tuerca para racord 1
5 206130045 Racor porta 1
6 206162017 Tuerca para racord 5
7 206204006 Union pasapared 2
8 206162059 Racor curvo ø32 1
9 206130049 Pasapared 1
10 202016019 Abrazadera americana 1
11 206162321 Pasapared 1 1/4 1
12 202016014 Abrazadera CARBIZ 1
13 205210063 Racord Ø6 1
14 206162034 Racord curvo Ø25 1
15 206162024 Junta plana 1 1/4" 2
16 206162006 Junta plana para RM 1" 2
17 206162130 Reduccion RM 1" 1
18 206204005 Lavatanque giratorio 1
19 206162031 Pasapared 1
20 206162003 Tuerca para pasapared 3
21 206162005 Junta para rosca macho 3
22 102002107 Tanque 3500 1
23 110004032 Manguera GomaTela3_4 1
24 206162022 O`ring 5
25 206162026 Codo 90ø 1
26 206162027 O'ring 5
27 206162083 Conector Tee 1
28 206162136 Reducciòn RM 1.1/4 3
29 206146193 Racor recto 3
30 206146158 Racor recto ø13- RM 1/2 1
31 202016020 Abrazadera 1
32 206161137 Valvula con acople 2 1
33 206162091 O ring 4
34 206162021 Junta plana para rosca 2" 3
35 206162139 Antirremolino Ø2" 2
36 206145335 Agitador boquilla inox 2
37 201047089 Bulon M20 8
38 260101139 Soporte fijación tanque 7
41 201046008 Tuerca M20 8
42 206146316 Horquilla 1
43 206146317 Porta manguera curvo Ø50 1
44 110004012 Manguera Aspiracion Ø2 1
45 206145378 Tuerca P/Racord 2" 1
46 206162020 Tuerca pasa pared 2" 2
47 206162019 O ring 2
48 206161301 Racor curvo 45º 1
49 206162062 Tuerca pasapared 1 1/4" 2
50 206162023 Antirremolino 1 1/4" 1
51 206146151 Racor recto Ø25 1
52 206162033 Tuerca para racor 1 1/4" 2
53 206162035 O'ring 2
54 202016017 Abrazadera Americana 2
55 206146136 Racord recto Ø19 2
57 206146181 Filtro en linea Arag 1
58 201032024 Tuerca hexM6 2
59 201041117 Bulon AllenM6 2
61 206162221 Acople hembra 2" 1
62 206162160 O ring 2
63 206162143 Adaptador RM 2" 1
64 110004032 Manguera GomaTela 3/4" 1
65 206146010 Valvula antiretorno 2 1
66 206146134 Racord recto Ø50 1
68 206146114 Racor recto Ø19 1

12
13
15
7
6
3
2
1
8
9
10
4
11
14
5
Bases Tanque de Producto
5-300

Bases Tanque de Producto
5-300
1 201047089 BulonM20 8
3 260101139 Soporte fijación tanque 8
4 260101071 Base delantera 1
5 260101138 Plegado tope tanque de produnto 2
7 201046008 Tuerca M20 8
8 201041074 BulonM6 4
10 206140530 Soporte Polipropileno C6 Ø35 4
11 201017802 Tuerca hex M12 10
12 201041039 BulonAllenM6 2
13 206140531 Soporte polipropileno Ø44,5 2
14 201017740 BulonM12 20
15 260101078 Base trasera 1

8
10
9
1
12
11
39
13 14
7
15
3
5
6
17
48
52
18
4
16
31
23
68
42
19
40
2
41
43
67
20
44
38
66
37
32
36
45
29
55
28
64
30
65
69
58
46
63
33
53
51
47
62
34
57
54
59
35
60
56
61
27
49
26
50
24
22
25
21
Mixer
5-400

Mixer
5-400
1 202009002 Alemite recto 1/8 4
2 203001003 Resorte ext. Ø3,5 2
3 260901325 Paralelogramo mixer 1
4 260901327 Paralelogramo superior mixer 1
5 201016201 Bulon cab.hex. M6 6
6 206145084 Tope zafe de barra 2
7 201032023 Tuerca hexM 8 2
8 201016006 Bulon cab. hex. M8 4
11 201032024 Tuerca hexM6 4
12 260901320 Soporte fijación tolva 1
13 880901145 Perno soldado Fijacion Mixer 4
15 201016206 Bulon cab.hex. M6 4
16 203001023 Resorte comp. Ø2 1
17 203005056 Reten de seguridad 10 2
19 260901330 Perno traba mixer 1
20 206145265 Manija tirador 1
21 206146092 Portamanguera Curvo Ø20 1
22 206146342 Racord Ø25 1
23 206146076 Oring G11054V 2
24 206146336 Tee hembra T4 1
25 206146109 Horquilla T4 4
26 206146334 Valvula de 2 vias 1
27 206146335 Racord Ø25-Hembra T4 1
28 110004033 Manguera Goma-Tela Ø1 1
29 206146135 Racor recto Ø25 1
30 206162184 Codo 90º 1
31 206162160 O'ring 2
32 202016017 Abrazadera Americana 19 / 38 3
33 206162125 Reduccion RM 1" 1
34 206162033 Tuerca para racord 1.1/4" 2
35 206162101 Boquilla para agitador agujero Ø7 1
37 206145395 Racor recto Ø32 1
38 206162022 O`ring para racord rosca 1/2" 6
39 206162027 O'ring 2
40 206146116 Racor T macho 1 1/4 1
41 206162236 Adaptador macho 1
42 206162235 Tapon p-adaptador macho 1" 1
43 206162119 Reduccion macho 1
44 206161046 Valvula 3 vias 1 1/4" 1
45 260901310 Soporte inferior soldado 1
46 206146142 Racord curvo Ø13 1
47 206146115 Racor T hembra 1_2 1
48 206146114 Racor recto RM 1/2 1
50 110004032 Manguera Goma-Tela 1
51 206203999 Niple 1/2" acero inoxidable 1
52 206203981 Tuerca acero inox 2
53 206203998 Codo 45º 1
54 206203993 Válvula para lava envase 1
56 206203980 Lavatanque rotativo 1
57 206204005 Lavatanque giratorio plástico R 1" 1
58 260901360 Tolva mixer 1
59 206162130 Reduccion RM 1" 1
60 206162161 O'ring de viton p/rosaca 3/4" 1
61 206162151 Codo MH 3_4 1
62 206162133 reduccion macho 3/4 1
64 202016020 Abrazadera 12-22 fleje 12mm 2
65 206146158 Racor recto ø13 1
66 110004031 Manguera Goma Tela 1
67 206140524 Soporte polipropileno C5 2
68 201041079 Allen cab.cil.M6 2
69 206145305 Tapa abatible 180º 1

4
1
8
10
5
2
3
20
18
19
17
13
9
11
12
6
14
16
15
7
Deposito De Agua Limpia
5-500

Deposito de Agua Limpia
5-500
1 201032022 Tuerca autof. M12 2
3 201019007 Bulon cab.hex. M12 2
4 260900025 Tope delantero depósito agua limpia 1
5 110003010 Burlete microexpandido 8x40 1
6 206146145 Racor curvo Ø32 1
7 110004034 Manguera goma tela Ø 1 1/4" 1
8 102002109 Deposito de agua limpia 1
9 201032021 Tuerca autof. M10 6
11 260900021 Plegado fijacion deposito 3
12 110003010 Burlete microexpandido 8x60 5
13 206162045 Union simetrica 1 1/2" 2
14 206162001 Tuerca para racord 1 1/2 2
15 206162082 Racord curvo 45º 2
16 202016018 Abrazadera americana 40 2
17 202016019 Abrazadera americana 26 3
18 206162002 Anillo O´ring 2
19 260900020 Grampa fijacion deposito agua limpia 3
20 110003010 Burlete microespandido 8x60 2

17
16
15
13
14
12
18
11
22
10
21
1
3
9
8
2
20
19
7
4
5
6
Bomba de Carga
5-600

Bomba de Carga
5-600
1 110004032 Manguera Goma-Tela Ø3/4" 1
3 206162019 Oring 2
4 206145378 Tuerca P/Racord 2" 1
5 206130048 Racord curvo Ø50 1
7 206162140 Union simetrica RM 2" 1
8 206146322 Rosca macho 2 1
9 206146318 Manguito hembra 1
10 206146324 Union macho-macho 1
11 206146321 Oring 6
12 206146323 Codo 90° 1
13 260900104 Plegado soporte llave de carga 1
14 206146316 Horquilla 5
15 206146325 Valvula a bola 2 vias 1
16 206146326 Adaptador hembra 1
17 206162220 Tapa acople 2" 1
18 201060105 Tuerca hex M8 6
19 201017667 BulonM8 4
20 205150205 Bomba poly Ø2 con motor hidraulico 1
21 206100015 Válvula esferica 1/2 2
22 206146131 RacorØ20 2

5
6
7
38
8
37
10
36
11
13
33
35
31
32
34
15
30
16
23
17
29
4
9
12
18
28
3
27
24
26
2
25
19
14
1
20
21
22
Bomba de Pulverizacion
5-700

Bomba de Pulverizacion
5-700
2 206201226 Sello para brida 2" 3
3 206201228 Tee bridada 2" 1
4 205150225 Codo 90 Brida 2 1
5 206146319 Racor curvo Ø40 1
6 206146315 Valvula de bola con tirantes 3 vias 1
7 206146316 Horquilla 3
10 206146321 Oring para 2
11 205150214 Sello Brida 2" 1
12 206201224 Abrazadera Banjo 2" Std Port 3
13 205700801 Tapon roscado 1/8" 1
14 206201222 Conector brida 2 1
15 205700052 Tornillo cab. hex. tapa 1
16 205700054 Rodete fundicion de hierro 1
17 205700061 Chaveta 188 1
18 205700075 Slinger 1.5 1
19 205700058 Montaje base fundicion de hierro 1
20 205700826 Tornillo 0.375x0.75 1
21 205700065 Motorhidraulico 1
22 205700067 Bulon3/8"x1" 2
23 201032021 Tuerca autof. M10 2
25 201018001 BulonhexM10 2
26 205700064 Rodamiento para bomba 2
27 205700060 Eje 1.13 1
28 205700059 Broche anillo montaje rapido 2
29 205700055 Sello carbono 1
30 205700053 Arandela de sellado 1
31 205700057 O´ring sello tapa 1
32 205700000 Voluta NPT 1
33 205150224 Abrazadera 2" Full Port 1
34 205210083 Racor1/4" 1
35 202016014 Abrazadera CARBIZ I-6262 1
36 206146320 Adaptado brida 2 1

1
2
18
3
17
15
16
21
6
30
14
13
7
20
19 22
31
11
12
32
23
27
26
24
10
8
41
28
25
33
34
35
5
4
29
36
9
42
37
43
40
38
39
45
44
Filtros en Linea
5-800

Filtros en Linea
5-800
1 206162059 Racor curvo ø32 1
2 206162035 O'ring 1
3 206162044 Unión simétrica RM 1 1_4 1
4 201016020 BulonM8 4
5 268000004 Calco filtros y valvulas electricas 1
6 206146309 Filtro 326 malla 100 1
7 206146308 Filtro 326malla 80 1
8 206146307 Filtro 326malla 32 1
9 206146311 Tee hembra 1
10 206146310 Manguito hembra T5 2
11 260900103 Soporte filtros de linea 1
12 201016001 BulonhexM8 4
13 201016206 Bulon cab.hex. M6 4
15 201032023 Tuerca hex M 8 8
16 206146306 Rosca 11/4" 1
17 206161127 Valvula de regulacion proporcional 1
18 206162033 Tuerca para racor de 1 1/4 1
19 206161113 Reguladora presion 1
20 206220505 Mmanometro de presion 1
21 206162034 Racor curvo Ø25 2
22 201047083 Bulon cab. hex. inox. M8 4
23 206161193 Brida tipo M p/valv 1
24 206146219 Kit de ensamblaje 1
25 206161099 Valvula accionamiento electrico 2
26 201048013 Tuerca autof. inox. M8 4
27 201039094 Arandela plana inox. Ø8 4
28 201032024 Tuerca hex M6 4
30 206162185 Racor curvo RH 3-4 2
31 206162161 O'ring 2
32 206130126 Acople para valvula 2
33 206161194 Brida tipo M p/valv 1
34 206162022 O'ring 3
35 206162017 Tuerca para racord 1" BSP 3
36 206145381 Racord recto Ø25 1
38 110004033 Manguera goma tela Ø1 1
39 206162149 Reduccion-RH 1
40 206146312 Conexion macho T5 1
41 206153048 Horquilla T5 8
42 206162027 O'ring 3
43 206146314 Oring 2
45 206146313 Racor curvo Ø32 1

8
9
10
23
7
11
6
22
13
4
5
3
21
12
19
14
2
1
20
18
17
16
15
Valvulas de Carga
5-900

Valvulas de Carga
5-900
1 201016001 BulonhexM8 12
2 203013302 Tuerca hex.c_base M8 12
3 206146323 Codo 90° hembra 3
4 206146330 Reduccion macho 1
5 206146069 Horquilla T6 1
6 206146331 Rosca macho 1
7 206146332 Reduccion Hembra 1
8 206162228 Tapa adaptador macho 3/4" 1
9 206162225 Adaptador macho 3/4" 1
10 206162161 O'ring de viton p/rosaca 3/4" (G11058V) 1
11 206162160 O'ring 1
13 206146333 Oring 1
15 206146327 Tapa hembra 1
16 206146321 Oring para 16
17 206146316 Horquilla 14
19 206146328 Tee hembra 1
20 206146329 Racor curvo Ø50 1
21 206146324 Union macho-macho 3
22 206146315 Valvula de bola con tirantes 3 vias 2
23 206146319 Racor curvo Ø40 1

6
7
1
35
8
36
2
3
11
9
10
12
5
4
26
34
38
24
18
27
29
19
16
17
25
13
23
30
20
22
14
33
15
21
32
28
31
Cuadro Movil
6-100

Cuadro Movil
6-100
1 870706010 Bisagra izquierda soldada 1
2 201047017 Bulon hex M6x1x45 4
3 870705102 Base baliza izquierda 1
5 251201072 Baliza OTTO ISH 48LED 2
6 993706152 Arandela DI 33, DE 60, E 6.4 1
8 201016001 Bulon hex M8x1.25x20 6
9 201018003 Bulon cab. hex. M10x55 4
11 201032021 Tuerca autof. M10x1.5 4
12 206220432 Estabilizador hidraulico 2
14 870705313 Buje separador balancin 4
15 201047201 Bulon cab.hex M16x125 4
16 870705321 Conjunto soldado balancin 2
17 813704099 Perno Ø28 6
19 813905061 Manota grande extremo cilindro 2
20 870705314 Tope con guia resorte 4
21 201046035 Tuerca hexagonal M30x1.5 2
22 203001051 Resorte de compresion Øext 90 4
23 870705315 Perno resortes 2
24 201032034 Tuerca hexag.M24x1.5 6
25 870705311 Conjunto soldado balancin 2
26 813704088 Buje espaciador cilindro traba basculante 4
27 870705101 Base baliza derecha 1
28 870706031 Perno vertical bisagra 2
29 201032019 Tuerca hex. M30 4
31 993706145 Bulon horizontal bisagra 2
32 206140472 Buje guia perno pivot 10
33 870706011 Bisagra derecha soldada 1
34 260705004 Cuadro movil soldado 1
35 206140540 Placa de asentamiento base 8
36 204200360 Allen cab fres M6x1x20 16
38 260705065 Tenedor mangueras 2

3
2
10
11
8
12
4
13
15
14
6
7
16
9
5
1
Cuadro Fijo con Brazos
6-200

Cuadro Fijo con Brazos
6-200
1 870703018 Patin apoyo derecho trasero 1
2 260703030 Perno brazo de lavante 8
3 260701010 Buje de bronce brazo de levante 8
4 260701005 Brazo de levante 2
5 201032019 Tuerca hex. M30x1.5 7
6 260703001 Cuadro fijo 1
7 201032034 Tuerca hexag.M24x1.5 4
8 870703101 Biela barra caño redondo 2
9 870703022 Perno 4
10 202009002 Alemite 25
11 201032035 Tuerca hex. M20 2
12 870703017 Patin apoyo izquierdo trasero 1
13 201008307 Bulon cab.hex. M20 x150 2
14 201008321 Bulon M20 x170 4
16 813703050 Buje patininterior 6

19
20
21
8
26
25
34
28
33
27
29
31
24
30
11
10
12
7
32
13
9
23
3
2
4
5
14
6
1
15
18
16
17
22
36
37
35
Componentes Botalones
6-300

Componentes Botalones
6-300
1 206145084 Tope zafe de barra 2
3 201032001 Tuerca hex. M8x1.25 2
4 201032014 Tuerca autof. M18x1.5 1
5 993706151 Arandela 1
6 201032028 Tuerca hex M14x2 1
7 201032021 Tuerca autof. M10x1.5 1
8 995501803 Bulon barra media posterior 1
9 201047045 Bulon M10x1,5x80 1
11 201047053 Bulon M12 x 50 1
12 203001002 Resorte de compresion Ø 4x22 1
13 995501806 Zafe barra media 1
14 995501268 Soporte resorte zafe 1
15 201046005 Tuerca hex. M12x1.75 2
16 440707483 Registro tensor 1
17 203001029 Resorte de extension para zafe 1
18 995501522 Tope registro barra posterior 2
19 201019007 Bulon M12 x 30 3
20 992420005 Protectorpico 1
21 201032023 Tuerca hex M 8 x 1.25 2
22 995501510 Barra posterior derecha 1
23 995501210 Barra media derecha 1
24 995501310 Barra anterior derecha 1
25 995501818 Biela barra media 1
27 201047075 Bulon cab.hex.M16x2x110 1
28 201032034 Tuerca hexag.M24x1.5 1
29 993706149 Arandela 1
31 995501253 Tope registro barra media 3
32 995501800 Bulon barra anterior media 1
33 201047201 Bulon cab.hex M16x2x125 1
34 995501817 Biela barra anterior 1
35 995501710 Barra anterior izquierda 1
36 995501410 Barra media izquierda 1
37 995501610 Barra posterior izquierda 1

Cañerías (Sección 1º Y 9º)
7-100
SECCION 1 SECCION 9
1 206146296 Horquilla T3 2
2 206146291 Racord 1/2" 2
3 206146293 Racor recto Ø20-T3 hembra 1
4 110004032 Manguera de pulverizacion 3/4 1
6 206146294 Racor curvo Ø20-T3 hembra 1
7 810905501 Ver pag. 8-500 Pico pulverizacion simple C21 3
8 262402101 Caño seccion 1 y 9 1
9 202005003 Tornillo parker nº 10 x 7-8 4
10 206140662 Tapa bancada 21.3mm 2
11 527905050 Ver pag. 8-500 Pico pulv. quintuple C21 5
12 206146290 Portaboquilla orientable 1
13 201030002 Tuerca hex. 5/16 2
14 201039003 Arandela grower ø5/16 2
15 995501524 Soporte bancada 1
16 201032023 Tuerca M8 1
18 201016001 Bulon hex M8x1.25x20 1
19 201002002 Bulon cab hex 5/16 1
20 206140663 Base bancada 21,3mm 2
21 201002003 Bulon cab.hex. 5/16 x 18 1
22 995501527 Placa separador bancada 1

6
2
3
1
4
5
7
21 22
16
17
8
18
15
19
14
20
13
11
10
9
12
7-100
SECCION 1 SECCION 9

9
17
22
21
1
20
3
2
19
7
8
6
5
4
12
13
18
11
10
14
16
15

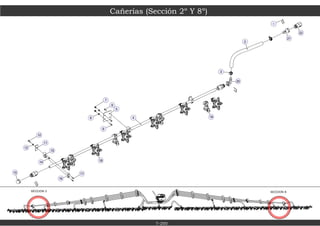

7-200
SECCION 2 SECCION 8

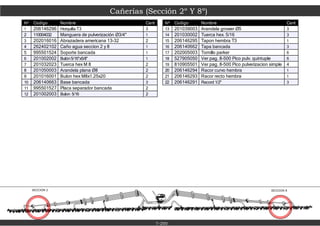

7-200
SECCION 2 SECCION 8
1 206146296 Horquilla T3 3
2 110004032 Manguera de pulverización Ø3/4" 1
4 262402102 Caño agua seccion 2 y 8 1
6 201002002 Bulón5/16"x5/8" 1
7 201032023 Tuerca hex M 8 2
9 201016001 Bulon hex M8x1.25x20 2
10 206140663 Base bancada 3
12 201002003 Bulon 5/16 2
14 201030002 Tuerca hex. 5/16 3
15 206146295 Tapon hembra T3 1
16 206140662 Tapa bancada 3
17 202005003 Tornillo parker 6
18 527905050 Ver pag. 8-500 Pico pulv. quintuple 6
19 810905501 Ver pag. 8-500 Pico pulverizacion simple 4
20 206146294 Racor curvo hembra 1
21 206146293 Racor recto hembra 1
22 206146291 Racord 1/2" 3

1
22
20
2
5
4
21
19
3
6
10
17
11
9
8
7
12
18
16
15
14
13

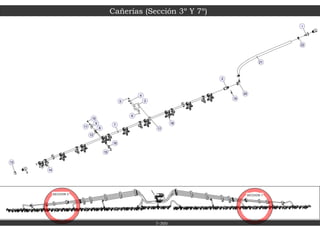

7-300
SECCION 3 SECCION 7

7-300
SECCION 3 SECCION 7
1 206146293 Racor recto Ø20 1
2 206146291 Racord 1/2" 3
5 201032023 Tuerca hex M 8 2
6 201016001 BulonM8 2
8 206140663 Base bancada 4
10 201002003 Bulon 5/16 3
12 201030002 Tuerca 5/16 4
16 206140662 Tapa bancada 4
17 201002002 Bulon5/16 1
19 206146296 Horquilla T3 2
20 206146294 Racor curvo Ø20 1
21 110004032 Manguera de pulverización Ø3/4 1

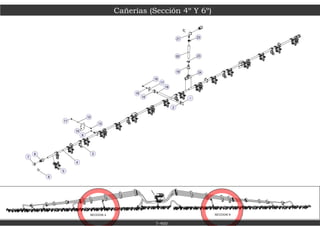

16
15
17
14
24
18
19
23
20
7
23
2
1
21
11
4
12
10
13
9
3
5
6
8
7-400
SECCION 4 SECCION 6

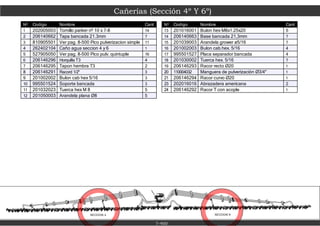

7-400
SECCION 4 SECCION 6
2 206140662 Tapa bancada 21.3mm 7
6 206146296 Horquilla T3 4
8 206146291 Racord 1/2" 3
9 201002002 Bulon cab hex 5/16 3
11 201032023 Tuerca hex M 8 5
13 201016001 Bulon hex M8x1.25x20 5
14 206140663 Base bancada 21,3mm 7
16 201002003 Bulon cab.hex. 5/16 4
18 201030002 Tuerca hex. 5/16 7
19 206146293 Racor recto Ø20 1
20 110004032 Manguera de pulverización Ø3/4" 1
21 206146294 Racor curvo Ø20 1
24 206146292 Racor T con acople 1

14
15
13
17
1
12
8
9
11
10
16
9
18
6
3
4
5
2
20
21
19
1
22
Cañerías (5º Sección)
7-500

Cañerías (5º Sección)
7-500
1 206146296 Horquilla T3 7
2 201030002 Tuerca hex. 5/16 7
3 201002003 Bulón5/16 4
5 206140663 Base bancada 21,3mm 7
6 110004032 Manguera de Pulverizacion 3/42" 3
8 206146293 Racor recto Ø20 1
10 206162161 O´ring para rosca 3/4 1
11 206146298 Racor recto Ø20 1
12 206146292 Racor T con acople horquilla 1/2 1
13 262402106 Caño central seccion 5 1
14 201002002 Bulon cab hex 5/16x5/8 3
15 527905050 Pico pulv. quintuple (Ver pag. 8-500) 19
16 810905501 Pico pulverizacion simple ( Ver Pag. 8-500) 12
17 206146294 Racor curvo Ø20 4
18 206146291 Racord con acople horquilla 6
19 202005003 Tornillo parker nº 10 14
20 206140662 Tapa bancada 21.3mm 7
21 262402105 Caño exterior seccion 2

10
9
8
12
11
6
7
5
13
4
3
14
2
1
15
Caños de Alimentación
7-600

Caños de Alimentación
7-600
1 206146296 Horquilla T3 22
2 206146291 Racord 1/2" horquilla 22
3 262402006 Bancada fijacion 2 caños 8
4 262402113 Tubo alimentacion 3 2
7 201018526 Buloninox.M6 56
8 262402004 Bancada fijacion 4 caños 10
9 110004032 Manguera de Pulverizacion 12
11 206140455 Placa inferior soldable P6 10
12 262402003 Bancada fijacion inf 4 caños 10
14 262402005 Bancada inf fijacion 2 caños 8
15 206146293 Racor recto Ø20-T3 hembra 22

2 1
3
18
17
19
8
16
14
21
15
22
13
12
4
11
10
20
9
5
7
6
Bloque de Electroválvulas
7-700

Bloque de Electroválvulas
7-700
1 262401010 Soporte bloque 9 secciones 1
2 201060105 Tuerca hex M8x1,25 2
4 201032001 Tuerca hex. M8x1.25 5
5 463001S Valvula de seccion serie 463 9
6 463011H.130 Brida portamanometro RH 1/4" BSP 1
7 219150 Tapón macho T5 1
8 206162161 O'ring de viton p/rosaca 3/4" (G11058V) 13
9 4632000.300 Colector con valvula de descarga de presión 9
10 206146296 Horquilla T3 4
11 206146297 Union Macho-Macho T3 (259133) 4
12 206146298 Racor recto Macho Ø20 1
13 206146294 Racor hembra Ø20 4
14 206146285 Racor espiga Ø20 4
15 206146283 Racor curvo Ø25-conexion hembra T5 1
16 #CONSULTAR #CONSULTAR 1
17 463000.056 Brida con acople horquilla macho T5 1
18 206146299 Racor curvo Ø32-Conexion hembra T5 1
19 206153048 Horquilla T5 (010005) 2
20 462380_015 #CONSULTAR 1
21 G11063V Oring viton 1
22 #CONSULTAR #CONSULTAR 1

Circuito de Frenos
8-100
1 116001001 Caño de cobre . 1
2 204300012 Flexible para freno 6
4 205300528 Cono ajuste 3_16 12
5 205300203 Tee ajuste - 3/8 2
6 205300342 Conector freno RM 3/8" 2
7 206250549 Precinto p/cable alt 4.5 4
9 201016002 BulonhexM8 6
10 204300120 Bomba de freno doble 1 1/8" 1
11 205200213 Arandela aluminio M22 2
12 110004013 Manguera Cristal 6 1
13 204300041 Deposito de liquido con junta 2
14 201046001 Tuerca M5 4
15 110004013 Manguera Cristal 6 1
16 202016014 Abrazadera CARBIZ 4
17 205205129 Adaptador RM M22 2
18 260801010 Soporte fijación caños de cobre 1
19 204300101 Servo reforma RG maquinas 1
20 204300102 Valvula de stop rosca macho 1/4" 1
21 201032024 Tuerca hex M6 1
22 CAB040159 Leva pedal de freno 1
23 205400031 Conector G1/4" - Ø8 1
25 205300181 Adaptador especial RM 3/8" 6

25
24
1
8
11
21 22
20
19
23
5 4
14
15
6
17
13
7
18
12
16
10
9
3
2
Circuito de Frenos
8-100

1
7
2
4
3
8
5
6
9
10
11
Circuito de Frenos en Tren Delantero
8-200

Circuito de Frenos en Tren Delantero
8-200
1 204300090 Pinza de FrenoDerecha 1
2 116001001 Caño de cobre Ø3/16" 1
3 205300528 Cono ajuste 3/16 8
6 204300012 Flexible para freno 4
7 205300181 Adaptador especial RM 3/8" 4
8 201013011 BulonHex5/8 4
9 204300089 Pinza de freno izq. 1
10 201039008 Arandela grower Ø5/8 4
11 201030007 Tuerca hex 5/8 4

1
8
6
7
4
2
3
5
Circuito de Frenos en Tren Trasero
8-300

Circuito de Frenos en Tren Trasero
8-300
1 204300089 Pinza de freno izq. 1
3 205300528 Cono ajuste 3_16 3
5 202023001 Grampa cufra K97 10
6 116001001 Caño de cobre 1
7 204300090 Pinza de Freno Derecha 1
8 205300181 Adaptador especial RM 3/8"x24 2

27
2
52
33
34
35
6
5
4
3
36
37
10
29
11
20
28
21
26
9
12 23
25
13
24
23
22
14
8
18
1
19
17
3
56 16
7 15
3
38
32
6
31
55
30
46
41
42
43
50
54
47
53
48
39
51
49
44
40
1
Sistema Neumático
9-100

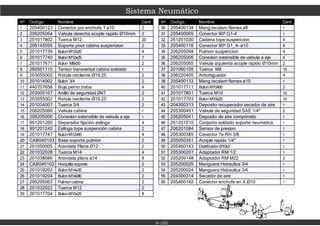

Sistema Neumático
9-100
1 205400123 Conector por enchufe T ø10 2
2 206205064 Valvula derecha acople rapido Ø10mm 2
3 201017802 Tuerca M12 20
4 206145095 Soporte pivot cabina suspension 2
5 201017739 BulonM12x20 4
6 201017740 BulonM12x25 7
7 201017671 Bulon M8x50 2
8 260501115 Tensor transversal cabina soldado 1
9 203055002 Rotula oscilante Ø19,25 2
10 201014002 Bulon 3/4 2
11 440707658 Buje perno traba 4
12 203005107 Anillo de seguridad Ø47 2
13 203055002 Rotula oscilante Ø19.25 2
14 201034007 Tuerca 3/4 2
15 206205066 Valvula cabina 1
16 206205006 Conexion extensible de valvula a eje 1
17 991201260 Separador fijación eslinga 4
18 991201240 Eslinga tope suspención cabina 2
19 201017747 BulonM12x60 4
20 CAB040103 Base soporte pulmón 2
22 201032028 Tuerca M14 4
24 CAB040102 Horquilla soporte 2
25 201019203 BulonM14x35 2
26 201019204 BulonM14x90 2
27 206205063 Pulmoncabina 2
28 201032022 Tuerca M12 2
29 201017704 BulonM10x25 8
31 205400065 Conector 90º G1-4 1
32 261201030 Cadena tope suspencion 4
33 205400116 Conector 90º G1_4- ø10 4
34 206205048 Pulmon suspencion 4
35 206205006 Conexion extensible de valvula a eje 4
36 206205065 Valvula izquierda acople rapido Ø10mm 2
37 201060105 Tuerca M8 10
38 206220405 Amortiguador 4
40 201017711 BulonM10x60 2
41 201017801 Tuerca M10 12
42 201017703 BulonM10x20 10
43 204300313 Deposito recuperador secador de aire 1
44 205300491 Valvula de seguridad SAE 1/4" 2
45 206205041 Deposito de aire comprimido 1
46 261201010 Conjunto soldado soporte neumatica 1
47 206201084 Sensor de presion 1
48 205300385 Conector Te RH 3/8 1
49 205050351 Acople rapido 1/4" 1
50 205460143 DistribuidorØ10x3 1
51 205300207 Adaptador RM 1/2 1
52 205209148 Adaptador RM M22 2
53 205200025 Manguera Hidraulica 3/4 1
55 204300314 Secador de aire 1
56 205460142 Conector enchufe en X Ø10 1

13
14
1
2
3
9
10
8
11
4
7
12
5
6
Deposito de Combustible
10-100

Deposito de Combustible
1 110004003 Manguera cristal PVC 10x14 1
12 201018011 Bulon hex. M10x1.5x20 6
7 202001000 Bulon cab. tanque M5x0.8x25 5
6 202001001 Bulon cab. tanque 3/16"x1/2" 8
13 205200326 Adaptador RM 1/2" NPT - Espiga ø16 1
8 205400682 Sensor combustible 1
14 206100010 Valvula esferica 1_2 NPT 1
5 206200629 Retorno y succion combustible 1
9 206200634 Boca de carga gas-oil Ø2 (Tapa) 1
4 206253004 Junta para tanque de gas oil 1
3 260408002 Tanque de combustible soldado 1
2 520301013 Respiradero deposito de combustible 1
10-100

2
1
34
33
25
26
27
28
19
32
29
22
35
30
31
21
14
23
39
20
4
24
15 13
16
5
18
6
11
17
3
12
8 7
9
10
Escalera Armada
11-100

Escalera Armada
11-100
1 260111023 Pasamano escalera 1
2 201016002 Bulon hex M8x1.25x25 2
3 260103070 Tramo superior movil 1
4 201016001 Bulon hex M8x1.25x20 4
5 260103035 Pasamanocorto escalera 2
6 201032023 Tuerca hex M 8 x 1.25 14
7 206146084 Taco goma 61x25x22 8
8 260103080 Tramo inferior movil escalera 1
9 260103068 Bieleta pivot 2
10 201047059 Bulon cab.hex. M12x1.75x90 2
11 260103060 Balancintijera 1
12 201019009 Bulon cab. hex. M12x1,75x85 2
13 206202015 Actuador lineal W2-12-125-20-304.8 1
14 206100053 Canilla para manguera 1
15 206146160 Cupla RH 1-2 BSP 1
16 206146142 Racord curvo Ø13-RM 1/2 1
18 110004031 Manguera pulv. goma tela MSL Ø 13 x 21 1
19 260103045 Soporte delantero tanque de agua limpia 1
20 201016001 Bulon hex M8x1.25x20 4
21 260110005 Tanque para aseo personal 1
22 201032022 Tuerca autof. M12x1.75 9
23 201047063 Bulon cab.hex. M12x1.75x60 5
24 201018001 Bulon hex M10x1,5x30 5
25 206146178 Manguito G1 2302040 1
26 206146144 Racord curvo Ø25-RM 1" 1
27 110004033 Manguera pulv. MSL goma tela Ø 25x38 1
29 206146135 Racor recto Ø25-RM 1" - 1032425 1
30 206162127 Reduccion RM 1 1/2" - RH 1" 1
31 206162004 Tapon hembra 1 1/2" 1
32 260101125 Soporte racor carga tanque aseo personal 1
33 201032021 Tuerca autof. M10x1.5 5
34 260103002 Tramo fijo escalera 1
35 206162063 JUNTA PLANA 1/2 1
37 206162141 UNION SIMETRICA RM 1" 1
39 206146158 Racor recto ø13- RM 1/2 1
40 260103046 Soporte trasero tanque aseo personal 1

31
27
1
42
41 40
13
26
51
25
2
35
3
4
28
6
24
7
5
8
16
9
10
14
11
33
15
17
12
18
43
53
19
20
23
36
21
22
29
51
52
37
47
38 30
34
32
39
50
56
54 55
49
45
46
48
44
Pasarela y Pasamanos
11-200

Pasarela y Pasamanos
11-200
1 260111001 Pasamano largo 1
2 260102001 Pasarela larga 1
3 206144096 Bisagra soldable 2
4 260102031 Tapa soldada pasarela elevada 1
5 206350002 Candado 30 mm 1
6 201041078 Allen cab.cil. M6x30 2
7 206140456 Soporte polipropileno 8
8 206140486 Placa inferior soldable P4 1
9 205300104 Espejo convexo 268x164 1
10 260102052 Tubo pivot espejo 1
11 206140151 Regaton p-exterior Ø3-4 1
15 203005052 Reten de seguridad 12 RS 4
16 201041079 Allen cab.cil.M6x1x40 4
17 260109071 Soporte regulable izq. gatillos 1
19 260109100 Gatillo sup. izq. traba triangular 1
20 205500253 Cilindro Hidraulico.Pø30-Vø19 2
21 270709005 Perno de pivot 2
22 203005056 Reten de seguridad 10 RS 4
23 205150301 Adaptador codo 9/16 RM9/16 4
24 260109056 Apoya botalón izquierdo 1
25 206140502 Grilon apoyo vertical menor 4
26 260109085 Apoya barra superior 2
27 260111016 Pasamano corto soldado 1
28 201047059 Bulon cab.hex. M12x90 2
29 201041079 Allen cab.cil.M6x1x40 2
31 260111030 Plegado union pasamano escalera 1
32 201041074 Bulon allen cab.cil. M6x1x50 2
33 201018008 Bulon hex M10x1,5x25 16
34 201018001 Bulon hex M10x1,5x30 14
35 201047195 Bulon M10x130 4
36 260102034 Pasarela corta 1
37 201016206 BulonM6x20 2
38 250005004 Soporte matafuego 2.5Kg. 1
39 250005003 Matafuego 2,5 Kg. a base de HCF 1
40 260109081 Placa mayor tapa 2
42 201016101 Bulon cab. hex. M5x12 6
43 201032021 Tuerca autof. M10x1.5 33
44 260109095 Gatillo sup. der.traba triangular 1
45 260109070 Soporte regulable der. gatillos 1
46 206140548 Grilon apoyo vertical menor 2
47 201040101 Arandela Plastica Nº10 4
48 204200362 Allen cab fres M6x1x15 40
49 206140547 Grilon apoyo vertical mayor 2
50 260109055 Apoya botalón derecho 1
51 201032022 Tuerca autof. M12 10
53 201047050 Bulon cab.hex. M12x35 8
55 201041037 Bulon allen cab.cil. M6x20 4
56 812209073 Grampa fijacion magueras 4

1
10
7
5
11
13
3
12
6
9
8
4
2
14
15
16
Carenados Cubre Motor Traseros
12-100

Carenados Cubre Motor Traseros
12-100
1 260490507 Carenado lateral tra der cubremotor 1
2 206145437 Perilla cierre media vuelta 1
3 201017638 BulonM6 16
4 260490503 Carenado superior trasero cubremotor 1
5 201060001 BulonM10 2
6 260490020 Bisagra izquierda soldada 1
7 201032021 Tuerca M10 1
9 201032024 TuercaM6 4
10 260409022 Bisagra derecha 1
11 260490010 Soporte trasero trompa 1
12 201017666 BulonM8 4
13 201032023 Tuerca M8 4
15 992500112 Arandela especial 16
16 260490506 Carenado lateral tra izq cubremotor 1

17
15
10
9
8
16
6
12
5
13
4
3
2
14
7
1
11
12
13
Carenados Cubremotor Delanteros
12-200

Carenados Cubremotor Delanteros
12-200
1 260490080 Traba trompa pivot 1
2 201049003 BulonM5 2
4 260490070 Deflector de aire delantero 1
6 201032027 Tuerca hex. M4 2
7 202006017 Tornillo autoperforante 10 9
8 260490051 Soporte trompa delantero 1
9 201060001 BulonM10 3
10 201032021 Tuerca autof. M10 3
12 992500112 Arandela especial 12
13 201017638 Bulon 12
14 260490504 Carenado lateral del izq cubremotor 1
15 260490010 Soporte trasero trompa 1
16 260490502 Carenado superior delantero 1
17 260490505 Carenado lateral del der cubremotor 1

15
1
16
17
2
3
14
13
12
11
10
7
4
6
5
9
8
Carenados Cubremotor Frente
12-300

Carenados Cubremotor Frente
12-300
1 206200489 Faro Redondo Ø88 4
2 271025025 Lampara 12V 4
3 260490501 Carenado Frente Cubremotor 1
4 260490066 Placa laminada soldada 1
5 260490067 Placa intermedia soldada 1
7 201032024 Tuerca hex M6 10
8 260490062 Bisagra izquierda 1
9 201032021 Tuerca autof. M10 2
10 260490060 Bisagra derecha 1
11 201060001 BulonM10 2
12 206145436 Reten puerta traba 2
13 201049003 Bulon cab.fres.M5 4
14 206145436 Retenpuerta 2
15 260490068 Plegado soporte reten puerta 1
16 201032027 Tuerca hex. M4 4

1 2
23
24
3
19
20 21
22
42
41
25
30
29
40
28
37
44
26
31
27
36
33
35
43
34
47 48
32
46
10
9
5
4
38
45
15
39
6
7
8
12
18
11
14
13 17
16

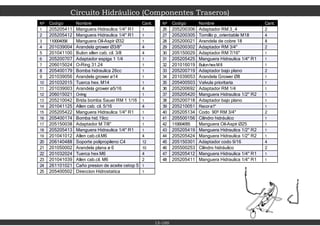

13-100
Circuito Hidráulico (Componentes Traseros)

13-100
1 205205411 Manguera Hidraulica 1/4" R1 1
3 110004058 Manguera Oil-Aspir Ø32 1
4 201039004 Arandela grower Ø3/8" 4
5 201041100 Bulon allen cab. cil. 3/8 4
6 205200707 Adaptador espiga 1 1/4 1
7 206015024 O-Ring 31.24 1
8 205400179 Bomba hidraulica 26cc 1
10 201032015 Tuerca hex. M14 1
12 206015021 O-ring 1
13 205210042 Brida bomba Sauer RM 1 1/16 1
14 201041125 Allen cab. cil. 5/16 4
16 205400174 Bomba hid.19cc 1
17 205150038 Adaptador M 7/8" 1
19 201041012 Allen cab.cil.M6 4
22 201032024 Tuerca hex M6 4
23 201041039 Allen cab.cil. M6 2
24 261101021 Caño presion de aceite cetop 5 1
25 205400502 Direccion Hidrostatica 1
26 205200306 Adaptador RM 3_4 2
27 205200305 Tornillo p_orientable M18 4
28 205200021 Arandela de cobre 18 8
29 205200302 Adaptador RM 3/4" 2
30 205150029 Adaptador RM 7/16" 1
32 201016019 BulonhexM8 1
33 205200719 Adaptador bajo plano 2
35 205400503 Valvula prioritaria 1
36 205200692 Adaptador RM 1/4 1
38 205200718 Adaptador bajo plano 1
39 205210051 Racorø1" 1
40 205205134 Codo 90º RM 3/4" 2
41 205500156 Cilindro hidráulico 1
42 110004055 Manguera Oil-Aspir Ø25 1
45 205150301 Adaptador codo 9/16 4

2
1
3
23
17
36
47
11
51
48
9
49
10
50
8
46
7
28
6
15
41
43
20
42
44
18
21
16
39
45
22
5
13
38
19
12
54
40 53
4
14
37
29
27
24
26
52
30
25
31
32
33
34
35
13-200
Circuito Hidráulico (Componentes Medios)

13-200
Circuito Hidráulico (Componentes Medios)
3 201041039 Allen cab.cil. M6 6
5 204700011 Manguera Hidraulica 1 1/4" 1
6 204600050 Adaptador RM 1 11/16" 1
7 205150050 Filtro aceite c/manometro 10 micr. 1
8 205330006 Adaptador RM 1 1/4 1
9 261101061 Bloque retorno 1
12 205150033 Adaptador M 7/8" 3
13 205150038 Adaptador M 7/8" 6
15 205300350 Conector Tee M 7/8 1
17 205205134 Codo 90º RM 3/4" 1
18 205150022 Adaptador M3/4" 1
19 201047009 Bulon cab hexm5 4
20 201032025 Tuerca autof. M5 4
22 206203992 Comando hidraulico 1
23 261101025 Tubo hidraulico retorno delantero 1
27 261101024 Tubo hidraulico retorno trasero 1
29 261101023 Tubo hidraulico presion a bloque 1
32 205210001 Conector Tee RM 9/16" 2
35 261101022 Tubo hidraulico gatillos 4
37 205700067 Bulon 3/8"x1" 2
38 205700065 Motor hidraulico p_bomba 1
39 204600028 Codo 90º 1 3/16" 1
40 205200009 R M 7/8" 1
41 206201723 Terminal para manometro 14x19 3
42 205250008 Buje reductor R M 9/16 1
43 205400119 Conector recto G1/8 1
44 205400026 Tubo PU Ø8 1
47 206203888 Comando Hidraulico 1
48 205200056 Tapon RM 7/8 1
50 201002002 Bulón 5/16 4
52 206140464 Brida fijacin caño hidraulico 3/8" 12
54 201032024 Tuerca hexM6 12

6
13
16
28
4
22
2
3
4
1
5
12
15
56
14
7
8
18
9
49
19
11
10
20
21
46
30
45
48
31
23
44
50
26
43
24 25
29
17
32
47
52
51
27
35
33
55
36
53
34
54
40
41
37
42
39
38
13-300

13-300
1 813704099 Perno Ø28 2
2 202009001 Alemite recto 1/16" 4
3 201032034 Tuerca hexag.M24 2
5 204400119 Contratuerca 1 1/4" 8
6 205209239 Codo 90º RM 9/16 4
7 205500314 Cilindro Hidraulico 2
8 204400125 Contratuerca baja 1 1/4" 2
9 870705091 Registro botalon 2
10 206203883 Comando hidraulico (Ver Pag. 13-700) 1
15 205400026 Tubo PU Ø8 1
18 205400026 Tubo PU Ø8 1
19 205460104 Conector enchufe en X Ø8 1
20 205400026 Tubo PU Ø8 1
22 205400060 Conector T LTK Ø8 1
27 201041079 Allen cab.cil.M6 8
32 205210002 Conector TE-RM 9/16" 2
33 205209132 Adaptador RM 1/2 2
34 205460072 Acumulador de nitrogeno 2
35 205209121 Adaptador RM 3/8 2
37 201048007 Tuerca hex M16 2
38 201047073 Bulon cab.hex. M16 2
42 205150301 Adaptador codo 9/16 4
43 205400026 Tubo PU Ø8 1
44 201047102 Bulon cab.hex. M24 4
45 993701048 Buje sombrero 4
46 995501075 Rotula cuadro movil 2
47 201014020 Bulonesp 3/4 2
49 201034018 Tuerca hex 3/4 2
50 995501073 Ojo mayor empuje cilindro desnivel 2
51 205150020 Adaptador M3/4" 2
52 205500304 Cilindro hidraulico 2
53 205400031 Conector G1/4" - Ø8 2
54 995501070 Ojo empuje cilindro desnivel 2
55 993706155 Perno Ø19 x 76 2
56 201032014 Tuerca autof. M18 2

17
18
10
9
8
6
4
11
12
15
5
13
14
16
7
3
2
1
Deposito de aceite Hidráulico
13-400

Deposito de aceite Hidráulico
1 201047021 BulonM8 8
3 206140468 Tapa superior bajada 1
4 206200518 Indicador de Nivel-Temperatura 1
5 205510005 Boca de carga grande con canasto 1
6 205400004 Acople recto rapido tecalan 8mm 1
7 261101002 Deposito de aceite hidraulico soldado 1
8 205330006 Adaptador RM 1 1/4 1
9 206100012 Valvula esferica 1 1/4 1
10 205150065 Adaptador RM 1 1/4 1
11 205210051 Adaptador RM 1
12 206100025 Valvula esferica 1
14 205150064 Adaptador RM 1 1/4 1
17 206200635 Tapon de aceite magnetico 1
18 205200023 Arandela de cobre 34 1
13-400

20
22 21 19
18
23
15 16
7
6
12 13 14
9
11
17
10
8
3
5
4
2
1
13-500
Circuito Hidráulico (En Barras)

13-500
Circuito Hidráulico (En Barras)
3 206140516 Soporte polipropileno doble CF1 32
4 201047020 Bulon cab. hex. M6 16
5 206140518 Placa superior soporte CF1 16
6 205205072 Tubo Hidraulico 3/8 4
10 205300357 Conector TEE -TG 9/16 4
14 201041078 Allen cab.cil. M6 2
15 204050689 Bulon corto tijera 2º 2
16 201032014 Tuerca autof. M18 1
18 201037011 Contratuerca 3/4 2
19 201048007 Tuerca hex M16 2
20 202009001 Alemite recto 1/16" 2
21 204050688 Registro cilindro apertura y cierre 2
22 204050687 Bulontijera 2º 2
23 205209238 Codo 90º RM 9/16 4
24 201032014 Tuerca autof. M18 1

1
5
2
4
16
3
6
7
8
9
10
22
11
13
12
14
15
20
17
18
19
21
13-600
Circuito Hidráulico (Levante Brazos)

13-600
Circuito Hidráulico (Levante Brazos)
1 813704099 Perno Ø28 4
2 260701054 Ude seguridad 2
3 840301054 Perno con cadena P/traba 2
4 201016201 Bulon cab.hex. M6 6
5 810107676 Planchuela soporte cadena 2
6 202011002 Pasador Tipo R Ø3 2
7 260701051 Traba brazo de levante soldada 2
10 204400119 Contratuerca 1 1/4" 2
12 205400031 Conector G1/4" 2
13 205210035 Adaptador RM 9/16" 2
14 201032034 Tuerca hexag.M24 4
16 205400026 Tubo PU Ø8 1
17 205210081 Cruz-TG 9/16 1
18 205209121 Adaptador RM 3/8 1
19 205500260 Acumulador de nitrogeno 35Kg 1
22 205400026 Tubo PU Ø8 1
23 201032024 Tuerca hex M6 2

1
10
4
9
5
7
8
3
6
2
13-700
Comando Hidráulico

13-700
Comando Hidráulico
1 206201723 Terminal para manometro 1
2 205150033 Adaptador M 7/8" 1
3 205150038 Adaptador M 7/8" 1
4 206203883 Comando hidraulico 1
5 206140057 Tapon RM 3/4 4
6 205150020 Adaptador M3/4" 7
7 205150090 Adaptador largo RM 3/4 4
8 205150062 Adaptador RM3/4 2
9 205209233 Chicler unidireccional 2
10 205200056 Tapon RM 7/8" 2

1
7
2
4
3
12
11
10
9
5
8
6
Tensores
15-100

Tensores
15-100
7 201014006 Bulon cab. hex. 3/4" 14
4 201014011 Bulon cab.hex. 3/4"x5 2
9 201014019 Bulon 122mm x 3/4 4
12 201034007 Tuerca hex.baja 3_4x16 18
2 201037003 Tuerca Derecha 10
10 201037004 Tuerca Rosca Izquierda 10
8 204400108 Rotula macho derecha tensor 10
3 204400124 Rotula macho izquierda tensor 10
6 206010003 Buje elastico 20
5 260208002 Tensor paralelo soldado 8
11 260208012 Barra panhard soldada 1
1 260208015 Barra panhard trasera soldada 1

Manual de componentes de pulverizadora agrícola

Recomendados

Recomendados

Más contenido relacionado

La actualidad más candente

La actualidad más candente (20)

Similar a Manual de componentes de pulverizadora agrícola

Similar a Manual de componentes de pulverizadora agrícola (20)

Último

Último (7)

Manual de componentes de pulverizadora agrícola
