Este documento presenta un proyecto de una mini bobina de Tesla realizado por estudiantes. El proyecto busca demostrar la capacidad de transmitir energía inalámbricamente al encender un bombillo colocado dentro de la bobina sin estar conectado a la red eléctrica. Describe los materiales, procedimiento y teoría sobre corriente alterna, bobinas e inductancia eléctrica necesarios para construir la bobina y generar un campo magnético capaz de inducir corriente en el bombillo.

1. MINI BOBINA DE TESLA.
INTEGRANTES:
Karen Lizeth López Vargas
Ana Milena Guisao Jaramillo
Susana Jaramillo Santero
Daniela Yepes Aristizabal
DOCENTE:
Campo Elías.
I.E.Jose Celestino Mutis.
Área: química.
Fecha entrega:
22/08/2016.

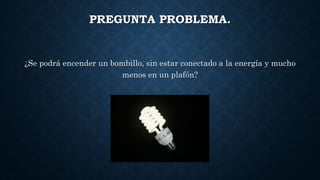

2. PREGUNTA PROBLEMA.
¿Se podrá encender un bombillo, sin estar conectado a la energía y mucho
menos en un plafón?

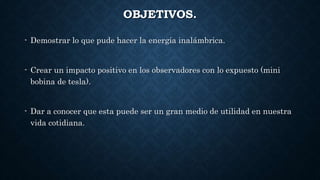

3. OBJETIVOS.
- Demostrar lo que pude hacer la energía inalámbrica.
- Crear un impacto positivo en los observadores con lo expuesto (mini
bobina de tesla).
- Dar a conocer que esta puede ser un gran medio de utilidad en nuestra
vida cotidiana.

4. NIKOLA TESLA.
(Nació el 10 de julio de 1856 en nueva york y falleció el 7 de enero de 1943) fue un
inventor, ingeniero mecánico, ingeniero eléctrico y físico de origen serbio.
Se le conoce sobre todo por sus numerosas invenciones en el campo del
electromagnetismo, es considerado como el genio que electrifico al mundo el responsable
de los adelantos del siglo 20.

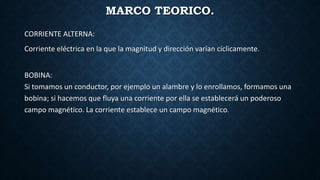

5. MARCO TEORICO.
CORRIENTE ALTERNA:
Corriente eléctrica en la que la magnitud y dirección varían cíclicamente.
BOBINA:
Si tomamos un conductor, por ejemplo un alambre y lo enrollamos, formamos una
bobina; si hacemos que fluya una corriente por ella se establecerá un poderoso
campo magnético. La corriente establece un campo magnético.

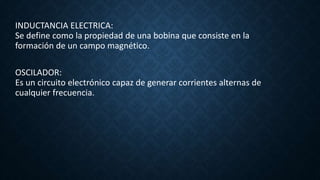

6. INDUCTANCIA ELECTRICA:
Se define como la propiedad de una bobina que consiste en la
formación de un campo magnético.
OSCILADOR:
Es un circuito electrónico capaz de generar corrientes alternas de
cualquier frecuencia.

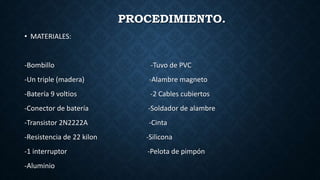

7. PROCEDIMIENTO.
• MATERIALES:
-Bombillo -Tuvo de PVC
-Un triple (madera) -Alambre magneto
-Batería 9 voltios -2 Cables cubiertos
-Conector de batería -Soldador de alambre
-Transistor 2N2222A -Cinta
-Resistencia de 22 kilon -Silicona
-1 interruptor -Pelota de pimpón
-Aluminio

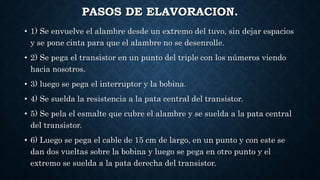

8. PASOS DE ELAVORACION.
• 1) Se envuelve el alambre desde un extremo del tuvo, sin dejar espacios
y se pone cinta para que el alambre no se desenrolle.
• 2) Se pega el transistor en un punto del triple con los números viendo
hacia nosotros.
• 3) luego se pega el interruptor y la bobina.
• 4) Se suelda la resistencia a la pata central del transistor.
• 5) Se pela el esmalte que cubre el alambre y se suelda a la pata central
del transistor.
• 6) Luego se pega el cable de 15 cm de largo, en un punto y con este se
dan dos vueltas sobre la bobina y luego se pega en otro punto y el
extremo se suelda a la pata derecha del transistor.

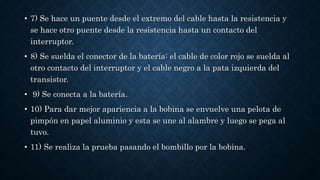

9. • 7) Se hace un puente desde el extremo del cable hasta la resistencia y
se hace otro puente desde la resistencia hasta un contacto del
interruptor.
• 8) Se suelda el conector de la batería: el cable de color rojo se suelda al
otro contacto del interruptor y el cable negro a la pata izquierda del
transistor.
• 9) Se conecta a la batería.
• 10) Para dar mejor apariencia a la bobina se envuelve una pelota de
pimpón en papel aluminio y esta se une al alambre y luego se pega al
tuvo.
• 11) Se realiza la prueba pasando el bombillo por la bobina.

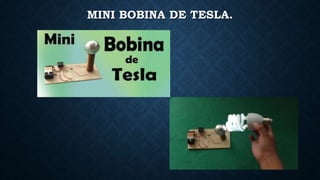

10. MINI BOBINA DE TESLA.
