1. UNIVERSIDAD ESTATAL DE BOLÍVAR
FACULTAD CIENCIAS DE LA EDUCACIÓN, SOCIALES,
FILOSÓFICAS Y HUMANÍSTICAS
ESCUELA CIENCIAS DE LA INFORMÁTICA
CARRERA: INFORMÁTICA EDUCATIVA
APLICACIÓN DE SOFTWARE II
TUTOR: ING. MARCO ROSILLO
ESTUDIANTE: MARÍA PERUGACHI
SÉPTIMO CICLO DE INFORMÁTICA EDUCATIVA
2012 – 2013

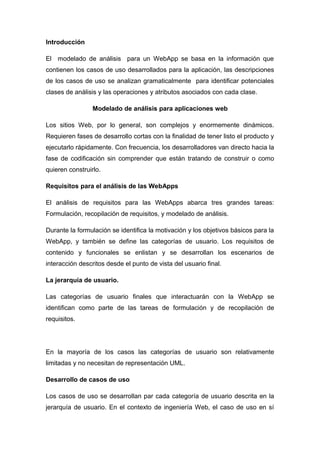

2. Introducción
El modelado de análisis para un WebApp se basa en la información que
contienen los casos de uso desarrollados para la aplicación, las descripciones
de los casos de uso se analizan gramaticalmente para identificar potenciales
clases de análisis y las operaciones y atributos asociados con cada clase.
Modelado de análisis para aplicaciones web
Los sitios Web, por lo general, son complejos y enormemente dinámicos.
Requieren fases de desarrollo cortas con la finalidad de tener listo el producto y
ejecutarlo rápidamente. Con frecuencia, los desarrolladores van directo hacia la
fase de codificación sin comprender que están tratando de construir o como
quieren construirlo.
Requisitos para el análisis de las WebApps
El análisis de requisitos para las WebApps abarca tres grandes tareas:
Formulación, recopilación de requisitos, y modelado de análisis.
Durante la formulación se identifica la motivación y los objetivos básicos para la
WebApp, y también se define las categorías de usuario. Los requisitos de
contenido y funcionales se enlistan y se desarrollan los escenarios de
interacción descritos desde el punto de vista del usuario final.
La jerarquía de usuario.
Las categorías de usuario finales que interactuarán con la WebApp se
identifican como parte de las tareas de formulación y de recopilación de
requisitos.
En la mayoría de los casos las categorías de usuario son relativamente
limitadas y no necesitan de representación UML.
Desarrollo de casos de uso
Los casos de uso se desarrollan par cada categoría de usuario descrita en la
jerarquía de usuario. En el contexto de ingeniería Web, el caso de uso en sí

3. mismo es relativamente informal: un párrafo narrativo que describe una
interacción específica entre un usuario y la WebApp.
El modelado de análisis para WebApps
El modelado de análisis para una WebApp se basa en la información que
contienen los casos de uso desarrollados para la aplicación. Las descripciones
de los casos de uso se analizan gramaticalmente para identificar potenciales
clases de análisis y las operaciones y atributos asociados con cada clase. Se
identifica el contenido que presentará la WebApp y se extraen las funciones
que se desarrollarán a partir de las descripciones de caso de uso.
Análisis de contenido: Identifica todo el espectro del contenido que ofrecerá
la WebApp. El contenido incluye texto, gráficas e imágenes, así como datos de
video y audio.
Análisis de interacción: describe como interactúa el usuario con la WebApp.
Análisis de funciones: Define las operaciones que se aplicarán al contenido
de la WebApp y describe otras funciones de procesamiento, independientes del
contenido pero necesarias para el usuario final.
Análisis de configuración: Describe el ambiente y la infraestructura en la que
reside la WebApp. El modelo en sí mismo contiene elementos estructurales y
dinámicos. Los elementos estructurales identifican las clases de análisis y los
objetos de contenido que se requieren para crear una WebApp que satisfagan
las necesidades de los clientes.
Modelo de contenido
Contiene elementos estructurales que proporcionan una importante visión de
los requisitos de contenido para una WebApp. Dichos elementos estructurales
incluyen objetos de contenido por ejemplo: texto, imágenes, graficas,
fotografías, imágenes de video, audio que se presentan como parte de la
WebApp. Además, este modelo incluye todas las clases de análisis: entidades
visibles para el usuario que se crea o manipulan conforme éste interactúa con
la WebApp.

4. El modelo de interacción
Lo componen cuatro elementos:
Casos de uso
Los casos de uso son el elemento dominante del modelo de interacción para
las WebApps.
Diagrama de secuencia.
Los diagramas de secuencia ofrecen una representación abreviada de la forma
en la cual las acciones del usuario colaboran con las clases de análisis.
Diagramas de estado.
El diagrama de estado UML ofrece otra representación del comportamiento
dinámico que la WebApp conforme sucede una interacción.
Prototipo de la interfaz de usuario.
La plantilla de la interfaz de usuario, el contenido que presenta, los
mecanismos de interacción que implementa y la estética global de las
conexiones usuario WebApp, tienen mucho que ver con la satisfacción del
usuario y aceptación global de la WebApp.
Modelo funcional
Aborda dos elementos de procesamiento de la WebApp y cada uno representa
un grado diferente de la abstracción de procedimiento:
1. Funcionalidad observable respecto al usuario y que entrega al usuario final la
WebApp, comprende cualesquiera funciones de procesamiento que el usuario
inicia directamente.
2. Las operaciones dentro de las clases de análisis que implementan
comportamientos asociados con la clase, dichas operaciones manipulan
atributos de la clase y están involucradas como clases que colaboran entre sí
para lograr algún comportamiento requerido.
El modelo de configuración

5. Las WebApp se deben diseñar e implementar de forma que se acomoden a
una diversidad de ambiente, tanto en lado del servidor como en clientes. La
WebApp puede recibir en un servidor que proporcione acceso vía Internet, una
intranet o una extranet. Se deben especificar el hardware del servidor y el
ambiente del Sistema Operativo. Además, se deben considerar aspectos de
interoperabilidad en el lado del servidor.
Análisis relación-navegación
La navegación no solo es la acción de saltar de página a página, sino la idea
de moverse a través de un espacio de información. El análisis relación-
navegación (ARN) proporciona una serie de pasos de análisis que luchan por
identificar relaciones entre los elementos descubiertos como parte de la
creación del modelo de análisis. El enfoque ARN se organiza en 5 pasos:
Análisis de los participantes:
Identifica las diversas categorías de usuario y establece una apropiada
jerarquía de participantes.
Análisis de elementos
Identifica los objetos de contenido y los elementos funcionales de interés para
los usuarios finales.
Análisis de relaciones
Describe las relaciones entre los elementos WebApp.
Análisis de navegación
Examina como los usuarios pueden acceder a elementos individuales o grupos
de elementos.
Análisis de evaluación
Considera temas pragmáticos (costo/beneficio) asociados con la
implementación de la relación definidas con anterioridad.

6. Conclusiones
En el modelado se identifica la motivación y los objetivos básicos para la
WebApp, y también se define las categorías de usuario. Los requisitos de
contenido y funcionales se enlistan y se desarrollan los escenarios de
interacción descritos desde el punto de vista del usuario final.
Bibliografía
Gallón, Á. R. (2001). Modelado de aplicaciones. Recuperado el 04 de
Noviembre de 2012, de
ftp://jano.unicauca.edu.co/cursos/EnfasisIV/uml/ModeladoInternet.pdf
GUADALUPE, G. M. (2010). DESARROLLO DE UN PORTAL PARA LOS
PROCESOS ACADÉMICO-ADMINISTRATIVOS DE LA UNIVERSIDAD
PEDAGÓGICA NACIONAL UNIDAD242 DE CIUDAD VALLES, S.L.P.
Recuperado el 04 de Noviembre de 2012, de
http://es.scribd.com/doc/32677971/36/Modelado-de-analisis-para-aplicaciones-
web
