Este documento describe las características de la placa base A68F2P-M2 de ECS. Soporta procesadores AMD FM2+ y memorias DDR3 de hasta 16GB. Incluye gráficos DirectX 11, audio de 6 canales, conectividad LAN Gigabit y puertos USB 3.0 y SATA 6Gb/s. Mide 225mm x 200mm y es compatible con Windows 8/8.1 de 32 y 64 bits.

1. MODELO DE PLACA
A68F2P-M2

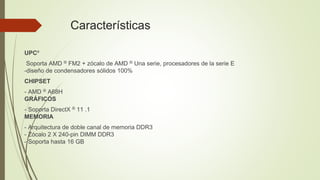

2. Características
UPCº
Soporta AMD ® ​​FM2 + zócalo de AMD ® ​​Una serie, procesadores de la serie E
-diseño de condensadores sólidos 100%
CHIPSET
- AMD ® ​​A68H
GRÁFICOS
- Soporta DirectX ® 11 .1
MEMORIA
- Arquitectura de doble canal de memoria DDR3
- Zócalo 2 X 240-pin DIMM DDR3
- Soporta hasta 16 GB

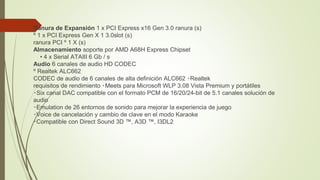

3.  Ranura de Expansión 1 x PCI Express x16 Gen 3.0 ranura (s)
º 1 x PCI Express Gen X 1 3.0slot (s)
ranura PCI º 1 X (s)
Almacenamiento soporte por AMD A68H Express Chipset
• 4 x Serial ATAIII 6 Gb / s
Audio 6 canales de audio HD CODEC
º Realtek ALC662
CODEC de audio de 6 canales de alta definición ALC662 ‧Realtek
requisitos de rendimiento ‧Meets para Microsoft WLP 3.08 Vista Premium y portátiles
‧Six canal DAC compatible con el formato PCM de 16/20/24-bit de 5.1 canales solución de
audio
‧Emulation de 26 entornos de sonido para mejorar la experiencia de juego
‧Voice de cancelación y cambio de clave en el modo Karaoke
‧Compatible con Direct Sound 3D ™, A3D ™, I3DL2

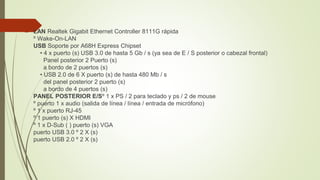

4.  LAN Realtek Gigabit Ethernet Controller 8111G rápida
º Wake-On-LAN
USB Soporte por A68H Express Chipset
• 4 x puerto (s) USB 3.0 de hasta 5 Gb / s (ya sea de E / S posterior o cabezal frontal)
Panel posterior 2 Puerto (s)
a bordo de 2 puertos (s)
• USB 2.0 de 6 X puerto (s) de hasta 480 Mb / s
del panel posterior 2 puerto (s)
a bordo de 4 puertos (s)

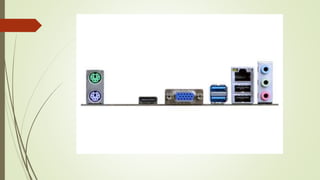

PANEL POSTERIOR E/Sº 1 x PS / 2 para teclado y ps / 2 de mouse
º puerto 1 x audio (salida de línea / línea / entrada de micrófono)
º 1 x puerto RJ-45
º 1 puerto (s) X HDMI
º 1 x D-Sub ( ) puerto (s) VGA
puerto USB 3.0 º 2 X (s)
puerto USB 2.0 º 2 X (s)

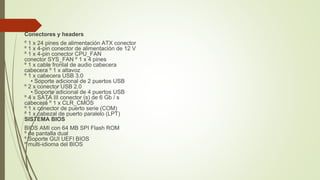

5. Conectores y headers
º 1 x 24 pines de alimentación ATX conector
º 1 x 4-pin conector de alimentación de 12 V
º 1 x 4-pin conector CPU_FAN
conector SYS_FAN º 1 x 4 pines
º 1 x cable frontal de audio cabecera
cabecera º 1 x altavoz
º 1 x cabecera USB 3.0
• Soporte adicional de 2 puertos USB
º 2 x conector USB 2.0
• Soporte adicional de 4 puertos USB
º 4 x SATA III conector (s) de 6 Gb / s
cabecera º 1 x CLR_CMOS
º 1 x conector de puerto serie (COM)
º 1 x cabezal de puerto paralelo (LPT)
SISTEMA BIOS
BIOS AMI con 64 MB SPI Flash ROM
º de pantalla dual
º Soporte GUI UEFI BIOS
º multi-idioma del BIOS

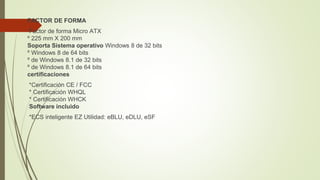

6. FACTOR DE FORMA
Factor de forma Micro ATX
º 225 mm X 200 mm
Soporta Sistema operativo Windows 8 de 32 bits
º Windows 8 de 64 bits
º de Windows 8.1 de 32 bits
º de Windows 8.1 de 64 bits
certificaciones
*Certificación CE / FCC
* Certificación WHQL
* Certificación WHCK
Software incluido
*ECS inteligente EZ Utilidad: eBLU, eDLU, eSF

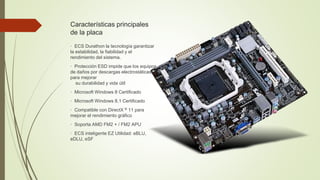

7. Características principales
de la placa
· ECS Durathon la tecnología garantizar
la estabilidad, la fiabilidad y el
rendimiento del sistema.
· Protección ESD impide que los equipos
de daños por descargas electrostáticas
para mejorar
su durabilidad y vida útil
· Microsoft Windows 8 Certificado
· Microsoft Windows 8.1 Certificado
· Compatible con DirectX ® 11 para
mejorar el rendimiento gráfico
· Soporta AMD FM2 + / FM2 APU
· ECS inteligente EZ Utilidad: eBLU,
eDLU, eSF
