Este documento proporciona las especificaciones técnicas de una placa base, incluyendo que usa un procesador AMD Llano APU FM1, memoria DDR3 de hasta 16GB, 6 puertos SATA 3Gb/s con soporte RAID, audio integrado Realtek ALC887, puertos posteriores como DVI-D y USB 2.0, controlador de red Gigabit Realtek RTL8111E, y un formato micro-ATX de 24.4cm x 21.5cm.

1. Especificaciones técnicas de la
main-board

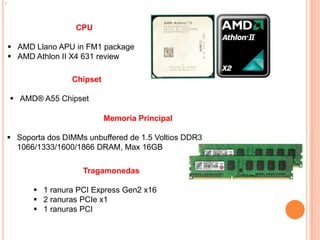

2. CPU
 AMD Llano APU in FM1 package
 AMD Athlon II X4 631 review
Chipset
 AMD® A55 Chipset
Memoria Principal
 Soporta dos DIMMs unbuffered de 1.5 Voltios DDR3
1066/1333/1600/1866 DRAM, Max 16GB
Tragamonedas
 1 ranura PCI Express Gen2 x16
 2 ranuras PCIe x1
 1 ranuras PCI

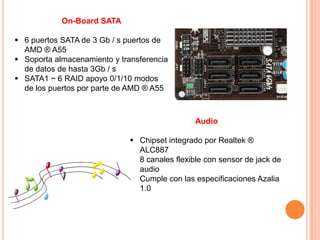

3. On-Board SATA
 6 puertos SATA de 3 Gb / s puertos de
AMD ® A55
 Soporta almacenamiento y transferencia
de datos de hasta 3Gb / s
 SATA1 ~ 6 RAID apoyo 0/1/10 modos
de los puertos por parte de AMD ® A55
Audio
 Chipset integrado por Realtek ®
ALC887
 8 canales flexible con sensor de jack de
audio
 Cumple con las especificaciones Azalia
1.0

4. Del panel posterior de E / S Puertos
 1 x PS / 2 para teclado
 1 x ratón PS / 2
 1 x puerto de la tarjeta gráfica
 1 x puerto DVI-D
 6 x puertos USB 2.0
 1 x conector RJ45 LAN
 1 x 6 en 1 conector de audio
LAN
 Realtek RTL8111E PCI-E controlador GbLAN
 Soporta 10Mb / s, 100Mb / s, y 1000Mb / s
 Conformidad con PCI-Express v1.0a
especificaciones de bus

5. Interior Conectores E / S
 1 x alimentación ATX de 24-pin conector
de alimentación
 1 x 4-pin ATX 12V conector de
alimentación de la CPU
 CPU x 1 / Sistema x 2 conectores de
ventilador
 1 x conector de audio en panel frontal
 1 x conector de panel frontal
 2 conectores USB 2.0
 6 x Serial ATA 3Gb / s
 1 x conector de puerto serie
 1 x conector de puerto paralelo
 1 x Clear CMOS jumper
 1 x conector de salida SPDIF
 1 x conector de intrusión del chasis
Dimensión
 24.4cm (L) x 21.5cm (W) Micro-ATX
Form Factor
