Este documento proporciona las especificaciones técnicas de la placa base MSI H55M-E21. Incluye detalles sobre la compatibilidad del procesador, memoria, slots, audio, LAN, BIOS, puertos internos y externos. Soporta procesadores Intel Core i3/i5/i7, memoria DDR3 de hasta 8GB, seis puertos SATA3, ranuras PCIe x16 y x1, y puertos como HDMI, DVI y USB 2.0.

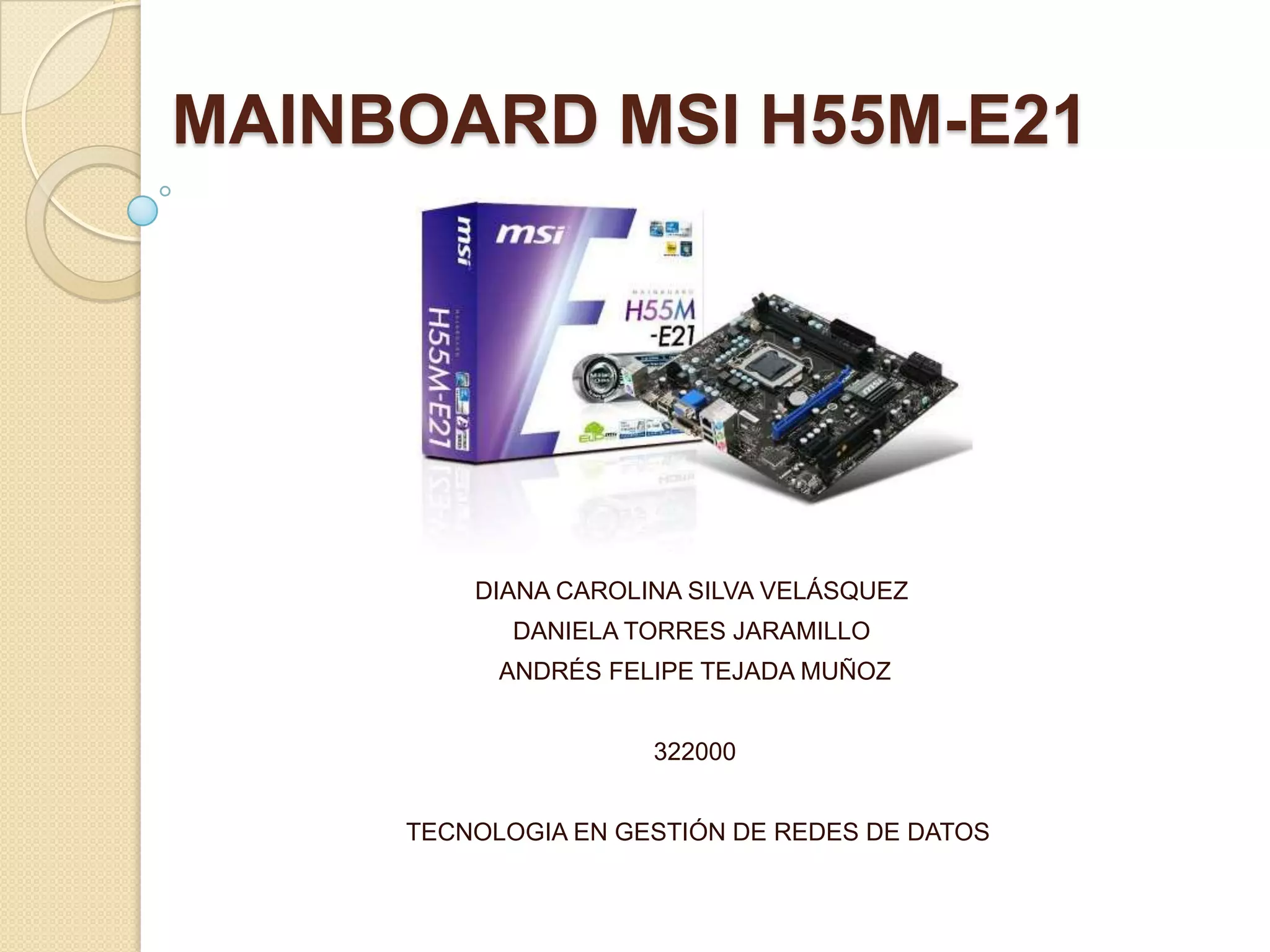

1. MAINBOARD MSI H55M-E21
DIANA CAROLINA SILVA VELÁSQUEZ
DANIELA TORRES JARAMILLO
ANDRÉS FELIPE TEJADA MUÑOZ
322000
TECNOLOGIA EN GESTIÓN DE REDES DE DATOS

2. ESPECIFICACIONES
 CPU: Soporta procesadores Intel ® i3 / procesadores
basados ​en Core i5 / i7 en el paquete LGA1156
 Chipset Intel ® H55
- Soporta QPI de hasta 6,4 GT / s
- Hi-Speed ​USB (USB 2.0), 480Mb/seg.
- 6 puertos SATAII con tasa de transferencia de hasta 3Gb /
s.
- Master PCI v2.3 , I / O APIC.
- ACPI 2.0.
 Memoria Principal
• Soporta dos DIMMs unbuffered de 1.5 Voltios DDR3
1066/1333/1600 * (OC) DRAM, 8GB Max
- Soporta 1Gb / 2Gb / 4Gb DRAM
- Soporta el modo de doble canal

3. ESPECIFICACIONES
 Slots
• 1 ranura PCI Express Gen2 x16
• 2 ranuras PCI Express Gen2 x 1
• 1 ranura PCI, soporte de 3,3 V / 5V interfaz de bus PCI
 On-Board SATA
Controlador SATAII integrado en chipset Intel H55
- de hasta 3 Gb / s de velocidad de transferencia.
- Soporta seis puertos SATAII por H55

4. ESPECIFICACIONES
 Audio
• Chipset integrado por Realtek ® ALC887
- flexible de 8 canales de audio con jack sensing
- Conformidad con especificaciones Azalia 1.0
- Cumple Microsoft Vista Premium
 LAN
• Soporta una ranura PCI Express LAN 10/100 Fast Ethernet por
Realtek 8105E
 BIOS
• El BIOS de la placa base proporciona "Plug & Play" que detecta los
dispositivos periféricos y tarjetas de expansión de la junta de forma
automática.
• La tarjeta madre provee Desktop Management Interface (DMI) que
registra las especificaciones.

5. ESPECIFICACIONES
 Interior Conectores E / S
- ATX de 24 pines conector de alimentación
- 4-pines ATX 12V
- CPU x 1 / Sistema x 2 conectores para
ventiladores
- Conector de cable frontal de audio
- conector de panel frontal
- 1 x conector de intrusión de chasis
- 3 conectores USB 2.0
- 6 x Serial ATAII conectores
- 1 x jumper Clear CMOS
- 1 x conector de salida SPDIF
- 1 conector de módulo TPM
- 1 x conector de puerto serie
- 1 conector de puerto paralelo

6. ESPECIFICACIONES
 Del panel posterior de E / S Puertos- 1 x ratón
PS / 2
- 1 x teclado PS / 2
- 1 puerto HDMI
- 4 puertos USB 2.0
- 1 x puerto de tarjeta gráfica
- 1 x puerto DVI
- 1 x conector RJ45 LAN
- 1 x 3 en 1 conector de audio
 Dimensión
 • 24.5cm (L) x 21.0cm (W) M-ATX Form Factor
 Montaje
 • 6 agujeros de montaje.

7. IMÁGENES DEL ARTÍCULO

9. GRACIAS!
