1. Monitor

2. Un monitor es un periférico de salida que muestra la información de
forma gráfica de una computadora.
 Es una pantalla en donde podemos ver el resultado de las funciones que
ordenamos por medio al computador. Estos se muestran en varios tamaños y
forma dependiendo la posibilidad y el gusto del usuario, pero su nitidez
dependerá del tipo de monitor que sea
Las primeras computadoras se comunicaban con el operador mediante
unas pequeñas luces, que se encendían o se apagaban al acceder a
determinadas posiciones de memoria o ejecutar ciertas instrucciones.
Esto permitía monitorear el estado interno de la máquina (de allí el
nombre "monitor").
J

3. Tipos de
monitores

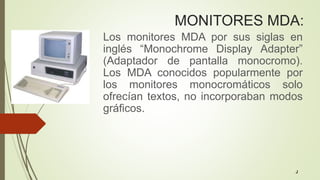

4. MONITORES MDA:
Los monitores MDA por sus siglas en
inglés “Monochrome Display Adapter”
(Adaptador de pantalla monocromo).
Los MDA conocidos popularmente por
los monitores monocromáticos solo
ofrecían textos, no incorporaban modos
gráficos.
J

5. MONITOR CGA
Los monitores CGA por sus siglas en
inglés “Color Graphics Adapter” o
“Adaptador de Gráficos en Color” en
español. Este tipo de monitores fueron
comercializados a partir del año 1981,
cuando se desarrollo la primera tarjeta
gráfica conjuntamente con un estándar de
IBM.
A

6. MONITOR EGA
Por sus siglas en inglés “Enhanced Graphics
Adapter” (“Adaptador de gráficos mejorado”), es
un estándar desarrollado IBM para la
visualización de gráficos. Este nuevo monitor
incorporaba una mayor amplitud de colores y
resolución.
Características:
Soporte para 16 colores.
La tarjeta gráfica: 64 KB de memoria de vídeo.
A

7. MONITOR SVGA
SVGA denominado por sus siglas en inglés
“Súper Video Graphics Array”, también
conocidos por “Súper VGA”.
Diseñado para brindar mayores resoluciones
que el VGA. Este estándar cuenta con varias
versiones, los cuales soportan diferentes
resoluciones.
con una resolución de aproximadamente a 800
por 600 pixeles y tenia has 16 tipos de colores
diferentes. Esta época marco la evolución de
la calidad de los pixeles en los monitores que
fueron creados a partir de estos.
D

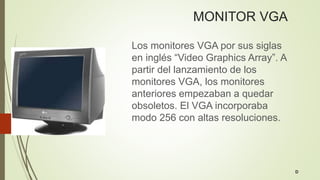

8. MONITOR VGA
Los monitores VGA por sus siglas
en inglés “Video Graphics Array”. A
partir del lanzamiento de los
monitores VGA, los monitores
anteriores empezaban a quedar
obsoletos. El VGA incorporaba
modo 256 con altas resoluciones.
D

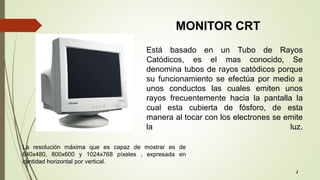

9. Está basado en un Tubo de Rayos
Catódicos, es el mas conocido, Se
denomina tubos de rayos catódicos porque
su funcionamiento se efectúa por medio a
unos conductos las cuales emiten unos
rayos frecuentemente hacia la pantalla la
cual esta cubierta de fósforo, de esta
manera al tocar con los electrones se emite
la luz.
La resolución máxima que es capaz de mostrar es de
640x480, 800x600 y 1024x768 píxeles , expresada en
cantidad horizontal por vertical.
MONITOR CRT
J

10. Monitor led
 Es un dispositivo semiconductor, el cual emite luz de manera
incoherente y luminiscente, es decir, es como una pequeña
campanita de cristal pintado relleno de un elemento que al recibir la
electricidad se ilumina. Tienen una luz muy focalizada, es decir, en
una dirección. Un led por si solo no alumbra demasiado, sin
embargo, muchos de ellos juntos dan una luz muy pura y
eficaz. Los monitores led están formados por un conjunto de
led que al recibir el impulso eléctrico se iluminan. Tienen muchas
ventajas, ya que no se funden como ocurre con los pixeles,
permiten fabricar pantallas extremadamente planas y con una gran
calidad.
J

11. MONITORES DE PANTALLA TACTIL
Es una pantalla sensitiva al toque
humano, permite al usuario interactuar
con la computadora presionando
regiones de la pantalla representadas
por imágenes, palabras o elementos
Las Pantallas táctiles han estado con
nosotros desde la década de los 70’s.
A

12. PANTALLA LCD
A este tipo de tecnología se le conoce por el nombre
de “Pantalla de Cristal Líquido”. Este dispositivo fue
inventado por Jack Janning.
Estas pantallas son incluidas en los ordenadores portátiles,
cámaras fotográficas, entre otros. Cuenta con una
resolución desde 120×720 pixeles
Las pantallas LCD están compuestas por unas
moléculas de cristal líquido en forma de cápsulas
que literalmente, flotan en la superficie que las
contiene. Ellas son las encargadas de distorsionar
la luz para formar la imagen deseada, dependiendo
de la presencia o ausencia de un campo eléctrico.
A

13. D

14. Partes internas
01).- Fuente de poder.
02).- Flyback (también llamado: transformador de líneas).
03).- Yugo de Deflexión.
04).- Salida Vertical.
05).- Salida Horizontal.
06).- Syscon.
07).- Oscilador Horizontal.
08).- Salida de Color.
09).- Pantalla (Botón de encendido, entrada de video, antenas
10).- Anillos de Convergencia.
11).- Bobina Desmagnetizadora.
12).- Bobinas de deflexión.
13).- Transformador Drive Horizontal.
14).- Selector de canales.
15).- Amplificador de audio.
16).- Lente óptico.
17).- Control de Pantalla.
18).- Tubo.
19).- Cañón electrónico, cátodo, rejilla de control, rejilla de pantalla y r
de enfoque.
D

15. Mantenimiento del monitor

16. Limpieza Externa
 Una vez ya unidos seguimos con “La limpieza física del monitor”.
 Lo primero que hay que hacer es limpiar la carcasa y la orilla del monitor. Rociar el trapo
o esponja con producto limpiador y tallar el gabinete del monitor en forma circular para
quitar la tierra y mugre. (tener cuidado de no humedecer demasiado el trapo o la esponja
para que no escurra liquido dentro de las ventilas del monitor).
 limpiar los cables del monitor.
 Con otro trapo limpio, rocía el trapo con limpiador antiestático (base de vinagre) y limpia
la pantalla del monitor.
 reconectar el monitor.
 ¿COMO LIMPIAR? Las partes externas son las mas fáciles de limpiar, porque tienes
acceso fácil a ellas. La técnica de limpieza apropiada del equipo es importante; ya que
puedes ocasionar daños al equipo en vez de prevenirlos si aplicas técnicas inapropiadas.
J

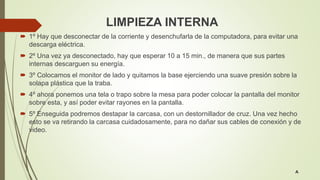

17. LIMPIEZA INTERNA
 1º Hay que desconectar de la corriente y desenchufarla de la computadora, para evitar una
descarga eléctrica.
 2º Una vez ya desconectado, hay que esperar 10 a 15 min., de manera que sus partes
internas descarguen su energía.
 3º Colocamos el monitor de lado y quitamos la base ejerciendo una suave presión sobre la
solapa plástica que la traba.
 4º ahora ponemos una tela o trapo sobre la mesa para poder colocar la pantalla del monitor
sobre esta, y así poder evitar rayones en la pantalla.
 5º Enseguida podremos destapar la carcasa, con un destornillador de cruz. Una vez hecho
esto se va retirando la carcasa cuidadosamente, para no dañar sus cables de conexión y de
video.
A

18.  6º Una vez ya destapada la carcasa entonces lo que hay que hacer es limpiar
las partes internas del monitor. La manera mas recomendables es con una
compresora.
 7º Entonces con el soplete de la compresora vamos limpiando nada más sus
circuitos sin ejercer demasiada presión y sin acercar tanto el soplete por que
puede que se rompa alguno de sus circuitos.
 8º Lo mas delicado de esto es su osciloscopio. Este no hay que tocarlo, si
tiene tierra hay que quitársela delicadamente con una brocha no haciendo
demasiada presión sobre este ya que son muy delicados.
 9º Una vez ya terminado con esto, finalizamos su “La limpieza interna del
monitor”.
 Osciloscopio Las propiedades de los rayos catódicos han ayudado al
desarrollo del hombre con aparatos como el microscopio electrónico,
en el osciloscopio de rayos catódicos
D

19. ¿CUESTIONARIO?
 1.-¿Qué es un monitor? Un monitor es un periférico de salida que muestra la información de forma gráfica de
una computadora.
 2.-¿ Como se comunicaban las primeras computadoras? Las primeras computadoras se comunicaban con el
operador mediante unas pequeñas luces, que se encendían o se apagaban al acceder a determinadas
posiciones de memoria o ejecutar ciertas instrucciones
 3.-¿Escribe por lo menos 4 tipos de monitores? MDA, CGA, EGA, SVGA, VGA, CRT, LED, PANTALLA TACTIL,
LCD
 4.-¿Características de MONITOR EGA? Soporte para 16 colores. La tarjeta gráfica: 64 KB de memoria de
vídeo.
 5. Menciona 3 partes externas de los monitores: Pantalla de vidrio curvo, controles de pantalla, botón de
encendido, Cubiertas plásticas (carcasas), conector para alimentación, conector y cable para datos,
soporte.
 6.-¿Qué son los monitores de pantalla tactil? Es una pantalla sensitiva al toque humano, permite al usuario
interactuar con la computadora presionando regiones de la pantalla representadas por imágenes, palabras
o elementos
 7¿Resoluciòn maxima del MONITOR CRT? La resolución máxima que es capaz de mostrar es de 1024x768
píxeles
 8.-¿Qué es un monitor Monitor Led? Es un dispositivo semiconductor, el cual emite luz de manera
incoherente y luminiscente
 9.-¿Cuál es la resolución aproximada de un monitor MONITOR SVGA? resolución de aproximadamente a 800
por 600 pixeles y tenia has 16 tipos de colores diferentes.
 10.-¿Cómo son conocidos los MDA popularmente? monitores monocromáticos
