Las fuentes de poder son componentes fundamentales de las computadoras que convierten la energía de la red eléctrica a voltajes más bajos utilizados por los circuitos internos. Han evolucionado de modelos AT a ATX con más conectores y capacidad para soportar hardware más nuevo. Se recomienda elegir una fuente con suficiente potencia para alimentar todos los componentes planeados e inspeccionar periódicamente el ventilador para prevenir sobrecalentamiento.
Exposición sobre la placa madre de la computadoraIng-Ervens
aquí está una exposición sobre la placa base del ordenador realizada por tres estudiantes de Ingenieria de sistemas de Informacion de la Universidad APEC...
En esta presentación podemos encontrar las clases de fuentes de poder o alimentacion; en donde cada una explica como es su procedimiento.
Tambien podemos hallar algunas imagenes que ilustran lo que el texto explica.
DEFINICIÓN DE FUENTE DE PODER
HISTORIA DE FUENTE DE PODER
TIPOS DE FUENTES DE PODER (AT Y ATX)
PARTES EXTERNAS DE UNA FUENTE DE PODER AT
PARTES EXTERNAS DE UNA FUENTE DE PODER ATX
PARTES INTERNAS DE UNA FUENTE DE PODER
Exposición sobre la placa madre de la computadoraIng-Ervens
aquí está una exposición sobre la placa base del ordenador realizada por tres estudiantes de Ingenieria de sistemas de Informacion de la Universidad APEC...
En esta presentación podemos encontrar las clases de fuentes de poder o alimentacion; en donde cada una explica como es su procedimiento.
Tambien podemos hallar algunas imagenes que ilustran lo que el texto explica.
DEFINICIÓN DE FUENTE DE PODER
HISTORIA DE FUENTE DE PODER
TIPOS DE FUENTES DE PODER (AT Y ATX)
PARTES EXTERNAS DE UNA FUENTE DE PODER AT
PARTES EXTERNAS DE UNA FUENTE DE PODER ATX
PARTES INTERNAS DE UNA FUENTE DE PODER
Instrucciones del procedimiento para la oferta y la gestión conjunta del proceso de admisión a los centros públicos de primer ciclo de educación infantil de Pamplona para el curso 2024-2025.

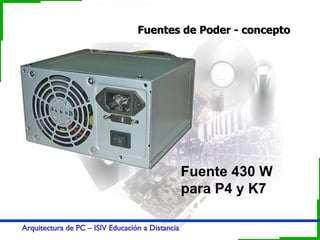

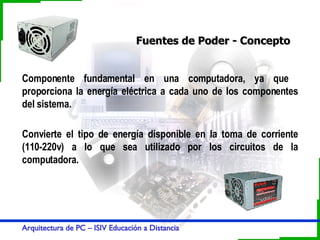

2. Fuentes de Poder - Concepto Componente fundamental en una computadora, ya que proporciona la energía eléctrica a cada uno de los componentes del sistema. Convierte el tipo de energía disponible en la toma de corriente (110-220v) a lo que sea utilizado por los circuitos de la computadora.

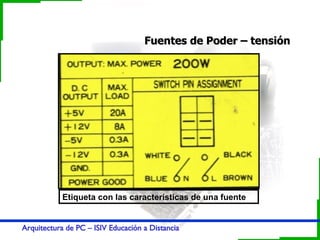

6. Fuentes de Poder – tensión Etiqueta con las características de una fuente

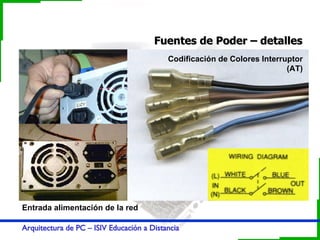

7. Fuentes de Poder – detalles Entrada alimentación de la red Codificación de Colores Interruptor (AT)

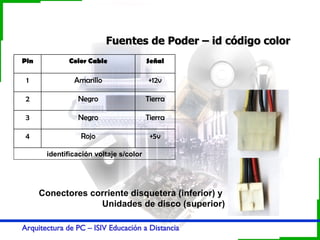

8. Fuentes de Poder – id código color Conectores corriente disquetera (inferior) y Unidades de disco (superior) identificación voltaje s/color +5v Rojo 4 Tierra Negro 3 Tierra Negro 2 +12v Amarillo 1 Señal Color Cable Pin
9.

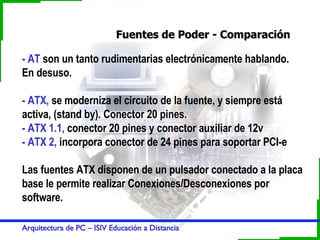

10. Fuentes de Poder - Comparación - AT son un tanto rudimentarias electrónicamente hablando. En desuso. - ATX, se moderniza el circuito de la fuente, y siempre está activa, (stand by). Conector 20 pines. - ATX 1.1, conector 20 pines y conector auxiliar de 12v - ATX 2, incorpora conector de 24 pines para soportar PCI-e Las fuentes ATX disponen de un pulsador conectado a la placa base le permite realizar Conexiones/Desconexiones por software.

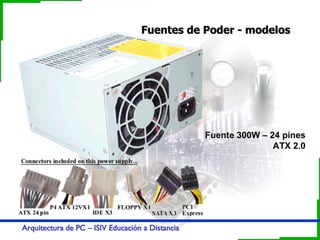

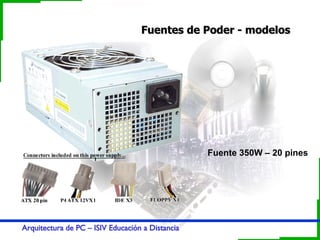

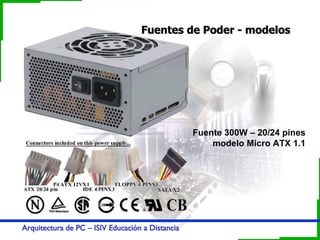

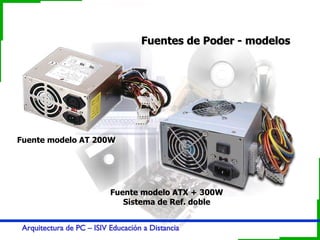

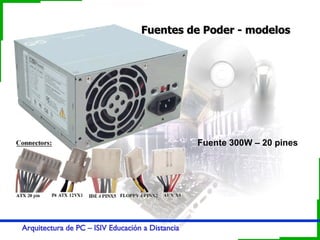

11. Fuentes de Poder - modelos Fuente modelo AT 200W Fuente modelo ATX + 300W Sistema de Ref. doble

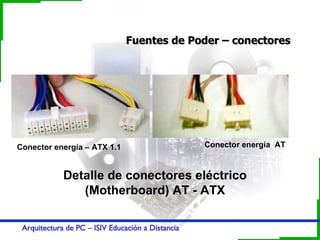

12. Fuentes de Poder – conectores Detalle de conectores eléctrico (Motherboard) AT - ATX Conector energía AT Conector energía – ATX 1.1
13. Fuentes de Poder – conectores Diferencias: conector ATX 20 pines (izq) y ATX 24 pines (der)

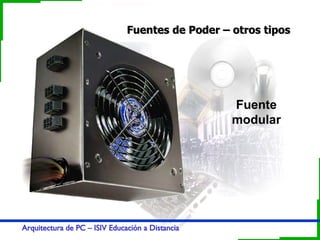

19. Fuentes de Poder – otros tipos - Fuentes modulares Se puede elegir que módulos conectar ó no. - Fuentes de voltaje regulable Se puede subir el voltaje de ser necesario. Traen regulación del 5%
23. Fuentes de Poder – Consejos I IMPORTANTE: Si deseamos operar con el gabinete abierto, debemos recordar que el interruptor es el lugar donde ingresan los 220v. sin transformar aún.

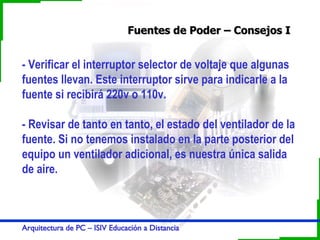

24. Fuentes de Poder – Consejos I - Verificar el interruptor selector de voltaje que algunas fuentes llevan. Este interruptor sirve para indicarle a la fuente si recibirá 220v o 110v. - Revisar de tanto en tanto, el estado del ventilador de la fuente. Si no tenemos instalado en la parte posterior del equipo un ventilador adicional, es nuestra única salida de aire.

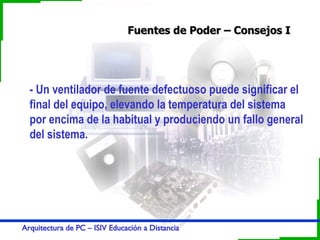

25. Fuentes de Poder – Consejos I - Un ventilador de fuente defectuoso puede significar el final del equipo, elevando la temperatura del sistema por encima de la habitual y produciendo un fallo general del sistema.
