El documento detalla la evolución histórica de los monitores, desde su invención en los años 50 hasta las innovaciones más recientes, incluyendo monitores LCD, plasma y tecnologías futuras como OLED y monitores 3D. Se describen diferentes tipos de monitores según sus capacidades de color y las tarjetas gráficas utilizadas para su funcionamiento, así como sus ventajas y desventajas. Además, se presentan conceptos de tecnologías emergentes, como monitores en lentes de contacto y pantallas sensibles virtuales.

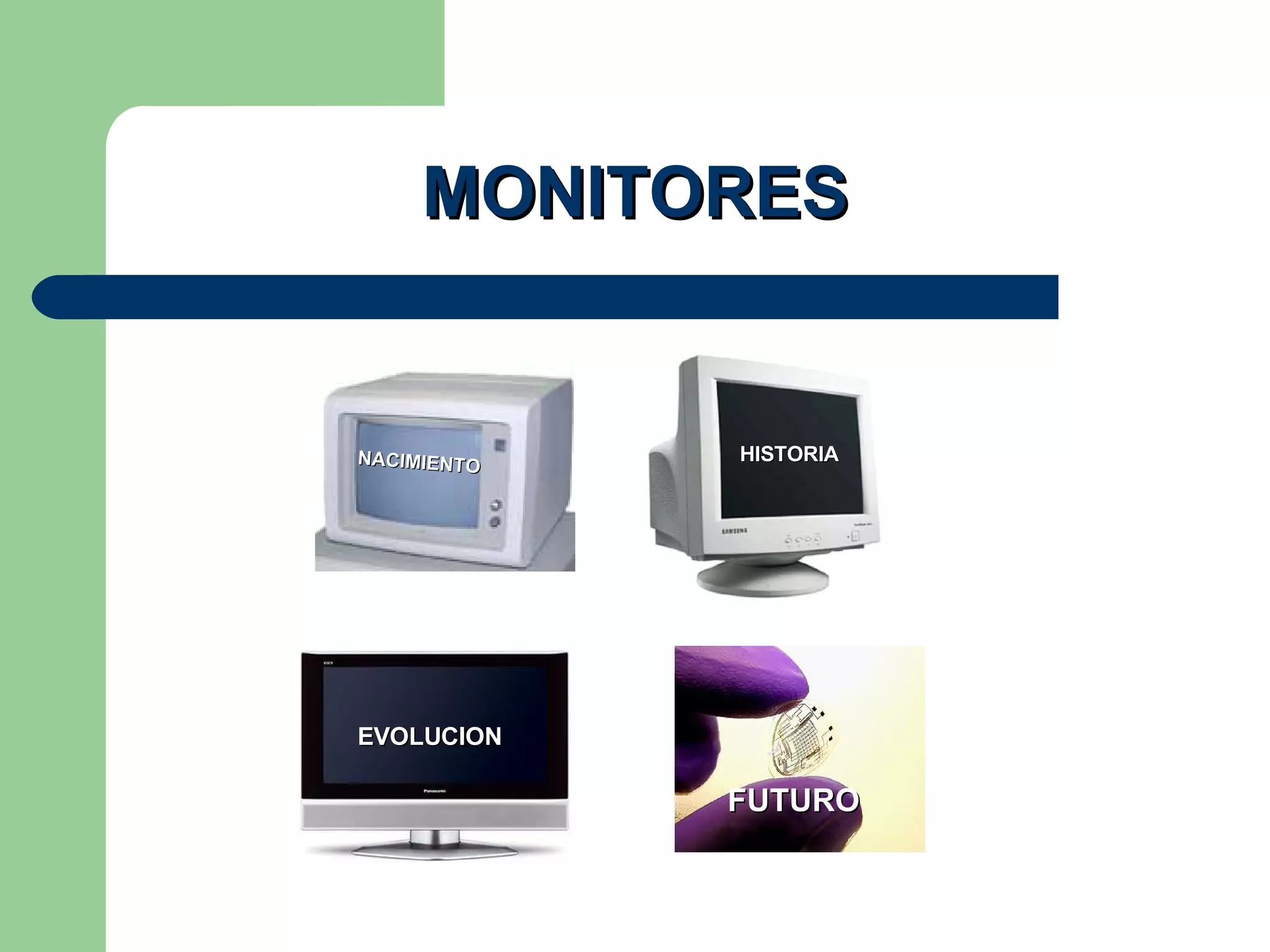

1. MONITORES HISTORIA EVOLUCION NACIMIENTO FUTURO

2. ¿A QUE SE LE LLAMA MONITOR? principal dispositivo de salida de una computadora dispositivo de presentación que convierte las señales eléctricas procedentes de la computadora en puntos luminosos que forman una imagen en la pantalla. ¿A QUE SE LE LLAMA MONITOR? Principal dispositivo de salida de una computadora. Dispositivo de presentación que convierte las señales eléctricas procedentes de la computadora en puntos luminosos que forman una imagen en la pantalla.

3. TIPOS, SEGUN CAPACIDADES DE COLOR Monocromáticos , despliegan sólo 2 colores, uno para el fondo y otro para la superficie. Los despliegues sólo emplean un color para exhibir texto sobre fondo negro. Los colores pueden ser blanco y negro, verde y negro ó ámbar y negro. Policromáticos , el color de cada punto se obtiene con mezcla de los colores rojo, verde y azul, pudiéndose programar la intensidad de cada color básico . Los monitores de color pueden desplegar de 4 hasta 1 millón de colores diferentes.

4. MONOCROMATICO Y POLICROMATICO Los colores usuales en un monitor monocromático son el blanco y negro, ámbar o verde. Los monitores de color pueden desplegar de 4 hasta 1 millón de colores diferentes

5. NACIMIENTO DE LOS MONITORES 1950

6. En el principio, los ordenadores eran ciegos; todas las entradas y salidas de datos se realizaban mediante tarjetas de datos perforadas, o mediante el teclado y primitivas impresoras; hasta que se pensó que era mucho más cómodo acoplar una especie de televisor al ordenador para observar la evolución del proceso y los datos . Fue así como surgieron los Monitores, que debían recibir su información de cierto hardware especializado: la tarjeta de vídeo. NACIMIENTO DE LOS MONITORES

7. ¿QUE ES LA TARJETA DE VIDEO? Transmite al monitor la información gráfica que debe presentar en la pantalla, realiza dos operaciones: Interpreta los datos que le llegan del procesador para poder presentarlos en la pantalla en forma de un rectángulo más o menos grande compuesto de puntos individuales de diferentes colores ( píxeles ). Toma la salida de datos digitales resultante de ese proceso y la transforma en una señal analógica que pueda entender el monitor. FOTO DE TARJETA DE VIDEO TARJETA DE VIDEO PARA MONITOR EGA. (1984)

8. TARJETA DE VIDEO CONECTADA A UN MONITOR TARJETAS DE VIDEO

9. HISTORIA Y EVOLUCION DEL MONITOR IBM. MDA 1981

10. MONITOR MDA (1981) Los Monitores MDA surgieron en el año 1981. Junto con la tarjeta CGA de IBM . Los MDA conocidos popularmente por los monitores monocromáticos solo ofrecían textos, no incorporaban modos gráficos. Este tipo de monitores se caracterizaban por tener un único color principalmente verde. El mismo creaba irritación en los ojos de sus usuarios.

11. CARACTERISTICAS Sin modo gráfico. Resolución 720x350 píxeles. Soporte de texto monocromático. No soporta gráfico ni colores. La tarjeta gráfica cuenta con una memoria de vídeo de 4 KB. Soporta subrayado, negrita, cursiva y normal para textos.

12. MONITOR CGA (1981) Este tipo de monitores fueron comercializados a partir del año 1981, cuando se desarrollo la primera tarjeta gráfica conjuntamente con un estándar de IBM. A pesar del lanzamiento de este nuevo monitor los compradores de PC seguían optando por los monitores MDA, ambos fueron lanzados al mercado en el mismo año existiendo competencia entre ellos. CGA fue el primero en contener sistema gráfico a color.

13. CARACTERISTICAS Soporte de gráfico a color. Resoluciones 160_200, 320×200, 640×200 píxeles. Diseñado principalmente para juegos de computadoras. La tarjeta gráfica contenía 16 KB de memoria de vídeo. Tarjeta de Gráficos Hercules

14. MONITOR EGA (1984) Es un estándar desarrollado por IBM para la visualización de gráficos, creado en 1984. Este nuevo monitor incorporaba una mayor amplitud de colores y resolución.

15. CARACTERISTICAS Resolución de 640_350 píxeles. Soporte para 16 colores. La tarjeta gráfica EGA estándar traían 64 KB de memoria de vídeo. Tarjeta grafica EGA

16. MONITOR VGA (1987) Fue lanzado en 1987 por IBM. A partir del lanzamiento de los monitores VGA, los monitores anteriores empezaban a quedar obsoletos. El VGA incorporaba modo 256 con altas resoluciones. Los monitores anteriores no son compatibles a los VGA, estos incorporan señales analógicas. (Recibe datos a través de un conector de 15 pines )

17. Soporte de 720×400 píxeles en modo texto. Soporte de 640×480 píxeles en modo gráfico con 16 colores. Soporte de 320×200 píxeles en modo gráfico con 256 colores. Las tarjetas gráficas VGA estándares incorporaban 256 KB de memoria de vídeo. CARACTERISTICAS

18. MONITOR SVGA (1989) Conocidos por “Súper VGA”, estos tipos de monitores y estándares fueron desarrollados para eliminar incompatibilidades y crear nuevas mejoras de su antecesor VGA. SVGA fue lanzado en 1989, diseñado para brindar mayores resoluciones que el VGA. Este estándar cuenta con varias versiones, los cuales soportan diferentes resoluciones.

19. CARACTERISTICAS Resolución de 800×600, 1024_768 píxeles y superiores. Para este nuevo monitor se desarrollaron diferentes modelos de tarjetas gráficas como: ATI, GeForce, NVIDIA, entre otros.

20. FERDINAND BRAUN Nació el 6 de junio de 1850 en Fulda , Alemania. Entre los resultados teóricos más sobresalientes que obtuvo figuran sus contribuciones al estudio de las corrientes de deformación, la física de altas frecuencias y la equivalencia de la luz y las ondas electromagnéticas. Los principales instrumentos que desarrolló fueron un pirómetro eléctrico, un electrómetro y sobre todo el tubo de rayos catódicos (1897) , actualmente llamado también “tubo de Braun”, que se emplea en receptores de televisión , oscilógrafos y aparatos de radar . El CRT no se utilizó hasta la creación de los primeros televisores a fines de la década de 1940.

21. Un CRT es esencialmente una botella de vidrio sellada, sin aire dentro. Comienza con un cuello fino que se agranda hacia la base. Esta base es la Pantalla del monitor, y está recubierta del lado de adentro con una matriz de miles de pequeños puntos de fósforo. El fósforo es un elemento químico que emite luz cuando es excitado por un rayo de electrones. TUBO DE RAYOS CATODICOS (CRT)

22. Diferentes fósforos emiten diferentes colores de luz. Cada punto consiste en tres gotas de fósforo coloreado: Rojo, Verde y Azul. Estos grupos de tres fósforos construyen lo que es conocido como un píxel. TUBO DE RAYOS CATODICOS (CRT)

23. En el "cuello de la botella" del CRT está el cañón de electrones, compuesto de un cátodo (fuente de calor) y elementos de enfoque. Los monitores a color tienen tres cañones separados, uno para cada color del fósforo. Combinaciones de diferentes intensidades de rojo, verde y azul pueden crear la ilusión de millones de colores. Esto es llamado color aditivo, y es la base de todos los monitores CRT a color. TUBO DE RAYOS CATODICOS (CRT)

24. Está basado en un Tubo de Rayos Catódicos , es el mas conocido, fue desarrollado en 1987. La resolución máxima que es capaz de mostrar es de 640x480, 800x600 y 1024x768 píxeles , expresada en cantidad horizontal por vertical. MONITOR CRT (1987)

25. VENTAJAS Y DESVENTAJAS Ventajas: Excelente calidad de imagen (definición, contraste, luminosidad). Económico. Tecnología robusta. Resolución de alta calidad. Desventajas: Presenta parpadeo por el refrescado de imagen. Consumo de energía. Generación de calor. Generación de radiaciones eléctricas y magnéticas. Alto peso y tamaño.

26. MONITORES DE PANTALLA TACTIL Es una pantalla sensitiva al toque humano, permite al usuario interactuar con la computadora presionando regiones de la pantalla representadas por imágenes, palabras o elementos Las Pantallas táctiles han estado con nosotros desde la década de los 70’s, de hecho, la tecnología fue inventada en 1971.

27. VENTAJAS Y DESVENTAJAS VENTAJAS Fácil interacción con el usuario Gran resolución. Sellados contra el polvo. Fácil integración con aplicaciones existentes. DESVENTAJAS Se ensucian - requiere mantenimiento y limpieza. Destinado a interiores - Con mucha luz es difícil ver Uso rudo - Las membranas táctiles se dañan con el tiempo y bajo el uso rudo.

28. PANTALLA LCD A este tipo de tecnología se le conoce por el nombre de “Pantalla de Cristal Líquido”. Este dispositivo fue inventado por Jack Janning. Estas pantallas son incluidas en los ordenadores portátiles, cámaras fotográficas, entre otros.

29. Las pantallas LCD están compuestas por unas moléculas de cristal líquido en forma de cápsulas que literalmente, flotan en la superficie que las contiene. Ellas son las encargadas de distorsionar la luz para formar la imagen deseada, dependiendo de la presencia o ausencia de un campo eléctrico. PANTALLA LCD

30. VENTAJAS Y DESVENTAJAS Ventajas: Poco peso y tamaño. Buena calidad de colores. No contiene parpadeo. Poco consumo de energía. Poca generación de calor. No genera radiaciones eléctricas y magnéticas. Desventajas: Alto costo. Angulo limitado de visibilidad. Brillo limitado. Bajo tiempo de respuesta de píxeles. Contiene mercurio.

31. PANTALLA DE PLASMA Donald L. Bitzer Gene Slottow La pantalla de plasma fue inventada en 1964 en la Universidad de Illinois por Donald L. Bitzer, H. Gene Slottow y el estudiante Robert Willson para el PLATO Computer System. Las pantallas originales eran monocromas (naranja, verde, amarillo) y fueron muy populares al comienzo de los 70 por su dureza y por que no necesitaban ni memoria ni circuitos para actualizar la imagen. A finales de los 70 tuvo lugar un largo periodo de caída en las ventas debido a que las memorias de semiconductores hicieron a las pantallas CRT más baratas que las pantallas de plasma.

32. PANTALLA DE PLASMA En 1992, Fujitsu creó la primera pantalla de 21 pulgadas (533mm) a color. En 1997, Pioneer empezó a vender la primera televisión de plasma al público. Las pantallas de plasma actuales se pueden ver habitualmente en los hogares y son más finas y grandes que sus predecesoras. Su pequeño grosor les permite competir con otros aparatos como los proyectores.

33. El tiempo de vida de la última generación de pantallas de plasma está estimado en unas 60.000 horas (o 27 años a 6 horas de uso por día) de tiempo real de visionado. PANTALLA DE PLASMA La pantalla de plasma más grande del mundo ha sido mostrada en el CES del año 2008 en Las Vegas y es una pantalla de 150 pulgadas creada por Panasonic. Equivale a 4 HDTV y a 9 Plasmas de 50’’ Mide 150 pulgas, casi 4 metros y tiene una resolucion de 2160 x 4096 píxeles.

34. VENTAJAS Y DESVENTAJAS Ventajas: Excelente brillo. Alta resolución. Amplio ángulo de visión. No contiene mercurio. Tamaño de pantalla elevado. Desventajas: Vida útil corta. Coste de fabricación elevado, superior a los LCD. Consumo de electricidad elevado. Poca pureza del color. Consumo energético y emisión de calor elevada.

35. LCD VS. PLASMA

36. LCD VS. PLASMA

37. FUTURO DEL MONITOR

38. MONITOR USB Se conecta al PC via USB 2.0. Proporciona una resolución de hasta 1600x1200 (2 megapixels), pudiéndose tener tantos monitores como puertos USB tengamos en el pc. El invento viene además con puertos VGA y DVI, por si se quiere conectar de manera mas convencional. Por último también cuenta con un hub USB interfaz de vídeo digital (DVI)

39. MONITOR USB Con ello se evita tener una tarjeta gráfica, lo malo es que todo el trabajo lo tiene que realizar la CPU. Lo que significa que, según las pruebas utiliza un 30% de procesador simplemente navegando por páginas web, y casi un 50% viendo una película , además no soporta nada en 3D, solo 2D . puertos VGA , DVI y hub USB

40. MONITOR USB Display Link Permite conectar cualquier monitor con salida DVI a un puerto USB de nuestro ordenador, permitiéndonos de esta forma tener un sistema multipantalla. La tecnología de DisplayLink nos permite transformar la señal de video y transmitirla a través del puerto USB 2.0. El aparato funciona correctamente únicamente con Windows XP y Windows Vista. El valor de este aparato está rondando los 120 usd.

41. MONITOR DELL CRYSTAL El Dell Crystal cuenta con un tamaño de 22 pulgadas, resolución de 1680x1050, tecnología TrueColor, tiempo de respuesta de 2 ms de gris a gris, contraste de 2000:1, puertos USB, HDMI con HDCP y micrófonos con webcam de 2 megapíxeles. Con un precio de 1.200 dólares MONITOR High-Definition Multi-media Interface (HDMI) y AltA Protección de Contenido Digital de Ancho de banda (HDCP)

42. La tecnología OLED permite reducir el consumo de energía en unos determinados dispositivos, y además aporta unas curiosas características. Una de ellas es la flexibilidad, otra la transparencia , característica que están desarrollando en un estudio en New Jersey, en Estados Unidos, donde están probando monitores con tecnología OLED que al apagarlos tienen un 75% de transparencia . TECNOLOGIA OLED

43. La tecnología de luz orgánica (OLED), superior a la usada en las pantallas de cristal líquido (LCD) y de plasma en velocidad de respuesta y consumo de energía, tardará al menos tres años en tener un importante impacto en el mercado . El modelo que Sony empezará a comercializar en navidades en Japón, llamado XEL-1, tendrá un tamaño de 11 pulgadas que se venderá por aproximadamente 1.218 euros. TECNOLOGIA OLED Utilizan componentes orgánicos, que contienen carbono y que emiten luz cuando se les aplica electricidad.

44. MONITORES 3D Los monitores 3D son capaces de dar volumen a las imágenes , profundidad y parecen que los objetos entran y salen de la pantalla. Los precios varían entre los 1700 euros aproximadamente el de 17 pulgadas y algo menos de 2300 euros para los de 19 pulgadas.

45. MONITORES EN LENTES DE CONTACTO Investigadores de la Universidad de Washington han creado un prototipo de lentes de contacto, que ya han probado en conejos, que cuentan con "diodos de emisión de luz, conexiones básicas para circuitos eléctricos e, incluso, una antena minúscula, que permite reproducir imágenes

46. Podrá servir como un plástico flexible que reproduzca imágenes para, por ejemplo, navegar por Internet en una "pantalla virtual", conseguir mayor inmersión en mundos virtuales de videojuegos y monitorizar condiciones médicas de pacientes. MONITORES EN LENTE DE CONTACTO

47. PANTALLA SENSIBLE VIRTUAL Es una tecnología interactiva que proyecta en el aire, que está sobre una máquina, imágenes quietas o en movimiento que pueden ser manipuladas con la punta de los dedos. Estas imágenes son bidimensionales, y no son holográficas. El inventor es Chad Dyner .

48. Utiliza un sistema rastreo mediante un láser óptico para seguir los movimientos de los usuarios Utilizando aire normal, el dispositivo convierte las propiedades de reflejo del aire. El aire es capturado, convertido instantáneamente, y expulsado nuevamente. Luego se proyecta la imagen sobre este aire convertido. PANTALLA SENSIBLE VIRTUAL

49. El monitor es una parte muy importante en un ordenador, ya que es el que normalmente nos proporciona los datos de salida. Aunque la velocidad de evolución de estos dispositivos es muy inferior a la de otros, merece la pena invertir en un buen monitor, ya que podremos cambiar de ordenador sin necesidad de cambiar el monitor. Además, la nueva tecnología cuida mas la visión de los consumidores, al igual es importante mirar el uso que se le vaya a hacer, por ello debemos elegir el monitor cuyas características se adecuen a nuestras necesidades.
