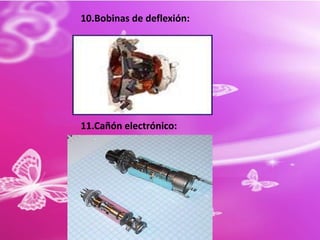

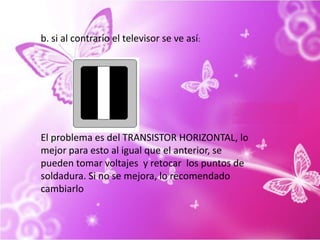

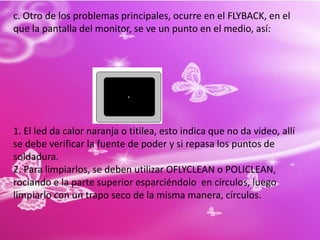

Este documento describe los componentes internos y el funcionamiento de los monitores CRT. Los monitores CRT utilizan un tubo de rayos catódicos que dispara un haz de electrones contra una pantalla recubierta de fósforo para crear imágenes. El documento explica los componentes clave como el cañón electrónico, las bobinas de deflexión, el flyback y el oscilador horizontal, y describe cómo estos trabajan juntos para mostrar una imagen en la pantalla. También identifica algunos problemas comunes como fallas en el chip vertical u horizontal y en

1. TEMA: Monitores crt instructor: Jesús forero Expositores:Carmen cotamo Liliana Martínez Nury guzmán

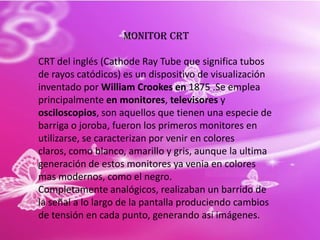

2. MONITOR CRTCRT del inglés (Cathode Ray Tube que significa tubos de rayos catódicos) es un dispositivo de visualización inventado por William Crookes en 1875 .Se emplea principalmente en monitores, televisores y osciloscopios, son aquellos que tienen una especie de barriga o joroba, fueron los primeros monitores en utilizarse, se caracterizan por venir en colores claros, como blanco, amarillo y gris, aunque la ultima generación de estos monitores ya venia en colores mas modernos, como el negro.Completamente analógicos, realizaban un barrido de la señal a lo largo de la pantalla produciendo cambios de tensión en cada punto, generando así imágenes.

3. Tubo de rayos catódicos TEMA: CLASES DE MONITORES FUENTES DE MONITORES

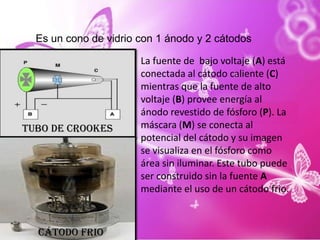

4. Es un cono de vidrio con 1 ánodo y 2 cátodosLa fuente de bajo voltaje (A) está conectada al cátodo caliente (C) mientras que la fuente de alto voltaje (B) provee energía al ánodo revestido de fósforo (P). La máscara (M) se conecta al potencial del cátodo y su imagen se visualiza en el fósforo como área sin iluminar. Este tubo puede ser construido sin la fuente A mediante el uso de un cátodo frio. TUBO DE CROOKESCátodo frio

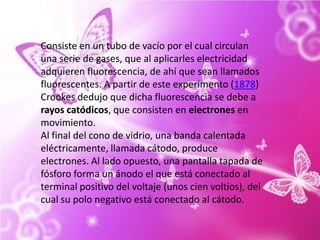

5. Consiste en un tubo de vacío por el cual circulan una serie de gases, que al aplicarles electricidad adquieren fluorescencia, de ahí que sean llamados fluorescentes. A partir de este experimento (1878) Crookes dedujo que dicha fluorescencia se debe a rayos catódicos, que consisten en electrones en movimiento.Al final del cono de vidrio, una banda calentada eléctricamente, llamada cátodo, produce electrones. Al lado opuesto, una pantalla tapada de fósforo forma un ánodo el que está conectado al terminal positivo del voltaje (unos cien voltios), del cual su polo negativo está conectado al cátodo.

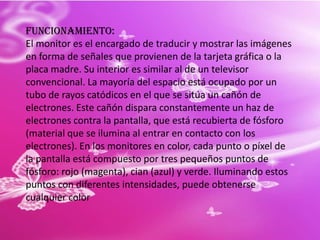

6. Funcionamiento:El monitor es el encargado de traducir y mostrar las imágenes en forma de señales que provienen de la tarjeta gráfica o la placa madre. Su interior es similar al de un televisor convencional. La mayoría del espacio está ocupado por un tubo de rayos catódicos en el que se sitúa un cañón de electrones. Este cañón dispara constantemente un haz de electrones contra la pantalla, que está recubierta de fósforo (material que se ilumina al entrar en contacto con los electrones). En los monitores en color, cada punto o píxel de la pantalla está compuesto por tres pequeños puntos de fósforo: rojo (magenta), cian (azul) y verde. Iluminando estos puntos con diferentes intensidades, puede obtenerse cualquier color

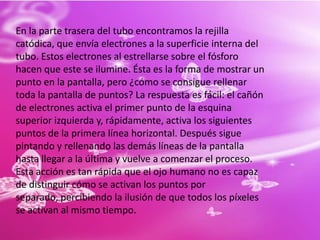

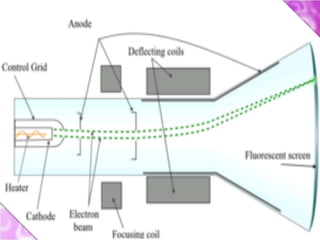

7. En la parte trasera del tubo encontramos la rejilla catódica, que envía electrones a la superficie interna del tubo. Estos electrones al estrellarse sobre el fósforo hacen que este se ilumine. Ésta es la forma de mostrar un punto en la pantalla, pero ¿cómo se consigue rellenar toda la pantalla de puntos? La respuesta es fácil: el cañón de electrones activa el primer punto de la esquina superior izquierda y, rápidamente, activa los siguientes puntos de la primera línea horizontal. Después sigue pintando y rellenando las demás líneas de la pantalla hasta llegar a la última y vuelve a comenzar el proceso. Esta acción es tan rápida que el ojo humano no es capaz de distinguir cómo se activan los puntos por separado, percibiendo la ilusión de que todos los píxeles se activan al mismo tiempo.

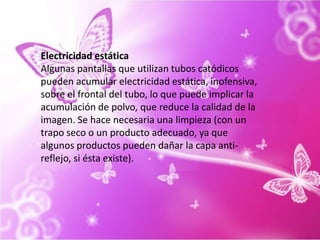

8. Electricidad estáticaAlgunas pantallas que utilizan tubos catódicos pueden acumular electricidad estática, inofensiva, sobre el frontal del tubo, lo que puede implicar la acumulación de polvo, que reduce la calidad de la imagen. Se hace necesaria una limpieza (con un trapo seco o un producto adecuado, ya que algunos productos pueden dañar la capa anti-reflejo, si ésta existe).

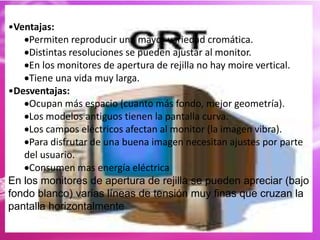

10. Ventajas:

11. Permiten reproducir una mayor variedad cromática.

12. Distintas resoluciones se pueden ajustar al monitor.

13. En los monitores de apertura de rejilla no hay moire vertical.

14. Tiene una vida muy larga.

15. Desventajas:

16. Ocupan más espacio (cuanto más fondo, mejor geometría).

17. Los modelos antiguos tienen la pantalla curva.

18. Los campos eléctricos afectan al monitor (la imagen vibra).

19. Para disfrutar de una buena imagen necesitan ajustes por parte del usuario.

20. Consumen mas energía eléctrica En los monitores de apertura de rejilla se pueden apreciar (bajo fondo blanco) varias líneas de tensión muy finas que cruzan la pantalla horizontalmente

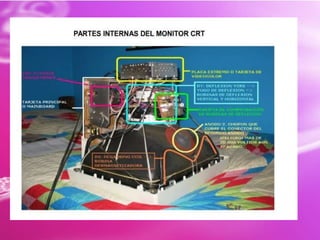

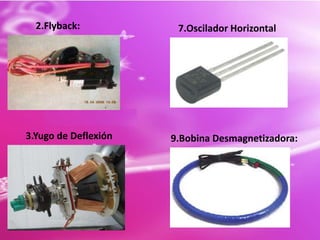

21. PARTES INTERNAS:1.Fuente de poder: es un poco diferente a la de la torre, siendo que este únicamente trae el conector.2.Flyback: cumple la función de generar el alto voltaje en el monitor. También es llamado transformador de línea.3.Yugo de Deflexión: Sirve para desplazar el haz de electrones.4.Salida Vertical: Cumple con la función de alimentar a la bobina vertical del yugo de deflexión. 5.Salida Horizontal: Cumple con la función de alimentar la bobina horizontal del yugo de deflexión.6.Syscon: El circuito integrado denominado SYSCON, cumple la función de controlar el funcionamiento del monitor.
