Este documento describe los componentes principales de una tarjeta madre y sus funciones. Explica que la tarjeta madre conecta todos los componentes internos de una computadora como discos duros, unidades ópticas y tarjetas de expansión. También distribuye la electricidad a estos componentes y aloja al microprocesador. Finalmente, menciona algunos problemas comunes en tarjetas madres como fallas en la memoria BIOS.

1. Prof. Alejandro Ruiz
PUCPR
COMP 275 – Instalación de Hardware y
Software

2. • La tecnología es el reflejo del fanatismo del hombre por
sobrevivir.
• La tecnología es un arma que si no se sabe usar nos
podría destruir.
• No hay botón "reset" en la vida.
• Los inventos más conocidos: computadores, fax,
celulares... fueron creados pensando en que el hombre
trabajara menos y descansara más, pero cada vez
trabajamos más y descansamos menos.
• Si se puede imaginar... se puede programar.

3. • Completar la pre-prueba de Tarjeta Madre (Motherboard)
• Definir el concepto de Tarjeta Madre (Motherboard).
• Describir la función e importancia que tiene la Tarjeta
Madre (Motherboard) dentro de una computadora.
• Identificar mediante una imagen los diferentes
componentes que se encuentran en una Tarjeta Madre
(Motherboard).
• Describir las funciones de los diferentes componentes
que se encuentran en una Tarjeta Madre (Motherboard).
• Mencionar los diferentes medios para identificar
problemas en una Tarjeta Madre (Motherboard).
• Completar la pos-prueba de Tarjeta Madre
(Motherboard).

5. Haz un click en el siguiente enlace para tomar
la pre-prueba
http://dreiserv.fateback.com/motheboard.exe
Es importante que solamente contestes los
escojes número 830 y número 775. Anota tu
puntuación para ambos escojes.

6. Es una serie de placas plásticas fabricadas a base de un
material llamado "pertinax", el cuál es insensible al calor y
muy resistente. En estas placas se encuentran una gran
cantidad de líneas eléctricas (Buses), que interconectan
diferentes tipos de conectores soldados a las mismas. A
esta placa se conectan todos los demás dispositivos
necesarios para el correcto funcionamiento del equipo
(tarjetas de expansión, unidades de disco duro, unidades
ópticas, suministro eléctrico, el microprocesador, etc).

7. + Interconectar todos los dispositivos internos, tales como discos duros, unidades
ópticas, disqueteras, etc.
+ Por medio de puertos, permitir la entrada y salida de información con distintos
dispositivos externos.
+ Permitir la extensión de capacidades de la computadora por medio de
ranuras especiales para tarjetas de expansión.
+ Albergar al cerebro de la computadora: el microprocesador, en
un conector espacial para el.
+ Adecuarse con la velocidad del microprocesador por medio de un circuito
integrado especial llamado "Chipset" el cuál viene soldado también a la placa.
+ Opcionalmente integrar ciertos dispositivos de video, audio y red en la placa y
evitar el uso de tarjetas de expansión.
+ Distribuir electricidad adecuada a sus distintos elementos montados en ella
(chipset, puertos, memorias RAM, etc.).
+ Soportar la inserción memoria RAM y memoria caché en ranuras especiales
para ellas.

9. Los formatos mas utilizados son los siguientes:
+ Formato ATX ("Advanced Tecnology eXtended"): es el estándar
más utilizado actualmente, mide 24.58 cm. de largo X 30.72 cm. de
ancho. Integra ciertos puertos ya integrados en la placa por lo que
evita el uso de cables extras y utilizan fuente de alimentación ATX.
+ Formato "Baby AT ("Baby Advanced Tecnology"):es una placa
que busca solucionar el problema del tamaño del AT, es de menores
dimensiones, 33.28 cm. de largo por 21.76 de ancho. Integra
solamente el conector para el teclado (PS/1) y utilizan conector para
fuente AT.
+ Formato AT ("Advanced Tecnology"): es de las más antiguas, es
una placa que mide 33.28 cm. de largo X 30.72 de ancho, por lo que
es muy grande y dificulta la inserción y manipulación de elementos
internos y utilizan fuente AT de alimentación. Puede ó no integrar
puertos en la placa.
http://www.newegg.com/Motherboards/Category/ID-20?Tpk=motherboard

10. Almacena las características básicas del equipo en el que
está instalado, así como el software para reconocer
algunos otros que no vienen integrados en la tarjeta
principal como el teclado, el monitor CRT, la pantalla
LCD,disqueteras, la memoria RAM, etc. Esta memoria se
encuentra alimentada de manera constante por una batería
que se encuentra instalada en la tarjeta principal.

11. Basic Input Output System: se le llama así al conjunto de
rutinas que se realizan desde la memoria ROM al
encenderla computadora, permite reconocer
los periféricos de entrada y salida básicos con que
cuenta la computadora así como inicializar un sistema
operativo desde alguna unidad de disco o desde la red.

12. Dispositivo que se encarga de procesar todos los
datos que ingresan y se envían desde el equipo.
Cuenta con un conector especial que también se
le llama "Socket" ó zócalo, en el se conectará el
microprocesador específico para el tipo de
tarjeta, por lo que cuenta con una posición
específica para ello, y evitar que se coloquen
otros tipos de microprocesadores no compatibles.
Básicamente serán microprocesadores de las
firmas AMD®,
Intel® ó Via®.
http://www.newegg.com/Product/ProductList.aspx?Sub
mit=ENE&DEPA=0&Order=BESTMATCH&N=10000665
4&isNodeId=1&Description=microprocesor&x=0&y=0

13. Memoria basada en capacitores, por lo que
es relativamente lenta.
Se encarga de almacenar de manera temporal la
información que el sistema necesite guardar para su
correcto funcionamiento.
La más moderna ranura es DDR3 y soporte de capacidad
instalada de hasta 64 Gb.
http://www.crucial.com

14. Tipo de ranura Imagen
DDR3
DDR2
RIMM (se usan en
algunos servidores
básicamente)
DDR (Actualmente
descontinuado)
DIMM (Actualmente
descontinuado)
SIMM (Actualmente
descontinuado)

15. Ranura de expansión Imagen
1) PCI-Express 1X,
2X, 4X, 16X
2) AGP 8X/4X
3) PCI (Actualmente
descontinuado)
Se utilizan para insertar tarjetas de expansión de capacidades (tarjetas de
video, tarjetas de sonido, tarjetas de red, etc.).Se muestra en la tabla siguiente los
diferentes tipos básicos de ranura de expansión, comenzando por los mas
modernos:

16. La fuente es la encargada de suministrar de electricidad a
la tarjeta principal. Son 2 tipos, comenzando por el mas
moderno.
Conector Imagen
1) ATX ("Advanced
Tecnology eXtended")
2) AT ("Advanced
Tecnology") (Actualmente
descontinuado)

17. Conector Características Imagen
SATA
(Descontin
uado)/
SATA II /
SATA III
Conector de 7 terminales
para discos duros, unidades
ópticas y puertos eSATA.
IDE /
ATAPI
Conector de 40 terminales
para discos duros, unidades
ZIP y unidades ópticas.
Estos conectores se encargan de enviar y recibir datos entre los
dispositivos de almacenamiento masivo internos

18. • Debido al auge de los dispositivos inalámbricos, basados
en tecnología Wi-Fi (Wireless Fidelity), como teléfonos
celulares de última generación, dispositivos PDA, etc.; se
ha integrado en la estructura de la Motherboard un
emisor-receptor para redes inalámbricas, basados en el
estándar 802.11n con ello se evita la compra de tarjetas
de red inalámbricas y/o adaptadores USB para redes
inalámbricas, soportando una transmisión de datos de
hasta 300 Mbps.
• Otra incorporación es el emisor-receptor de Bluetooth,
con lo que el equipo tiene la capacidad de enviar y recibir
datos desde dispositivos como teléfonos inalámbricos,
equipos Netbook & PDA, etc. para compartir
básicamente música, fotos y videos entre equipos a
corta distancia.

19. Se trata de tecnología desarrollada e integrada para que la
tarjeta principal pueda trabajar simultáneamente con
2 tarjetas aceleradoras de gráficos de cierta marca, esto
es, a la par, y por ende se aumentan las capacidades al
tener dos procesadores de gráficos (GPU) trabajado al
mismo tiempo. La tecnología SLI es desarrollada por la
empresa fabricante de GPU´s NVidia® y solo es
compatible con tarjetas de la empresa, mientras que la
tecnología CrossFire/XFire son de la empresa ATI
Radeon®, por supuesto aplica solo para tarjetas que
tengan GPU de la misma marca. Ambas tecnologías se
encuentran enfocadas a ser utilizadas en los equipos de
alto rendimiento utilizados por jugadores de videojuegos
(Gamers) ó para aplicaciones de diseño.

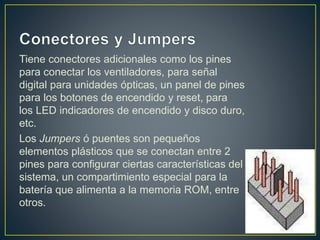

21. Tiene conectores adicionales como los pines
para conectar los ventiladores, para señal
digital para unidades ópticas, un panel de pines
para los botones de encendido y reset, para
los LED indicadores de encendido y disco duro,
etc.
Los Jumpers ó puentes son pequeños
elementos plásticos que se conectan entre 2
pines para configurar ciertas características del
sistema, un compartimiento especial para la
batería que alimenta a la memoria ROM, entre
otros.

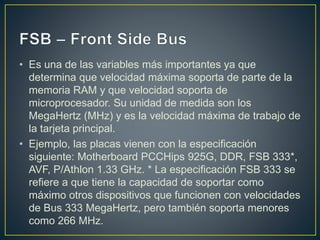

22. • Es una de las variables más importantes ya que
determina que velocidad máxima soporta de parte de la
memoria RAM y que velocidad soporta de
microprocesador. Su unidad de medida son los
MegaHertz (MHz) y es la velocidad máxima de trabajo de
la tarjeta principal.
• Ejemplo, las placas vienen con la especificación
siguiente: Motherboard PCCHips 925G, DDR, FSB 333*,
AVF, P/Athlon 1.33 GHz. * La especificación FSB 333 se
refiere a que tiene la capacidad de soportar como
máximo otros dispositivos que funcionen con velocidades
de Bus 333 MegaHertz, pero también soporta menores
como 266 MHz.

23. http://www.informaticamoderna.com/Motherboard.htm
