La motherboard es la tarjeta principal de la computadora que interconecta todos los componentes internos y permite la expansión a través de ranuras. Provee zócalos para el procesador y memoria, así como conectores para almacenamiento y fuente de poder. Incluye puertos integrados para periféricos y conectividad inalámbrica.

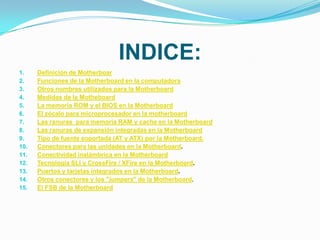

2. INDICE:
1. Definición de Motherboar
2. Funciones de la Motherboard en la computadora
3. Otros nombres utilizados para la Motherboard
4. Medidas de la Motheboard
5. La memoria ROM y el BIOS en la Motherboard
6. El zócalo para microprocesador en la motherboard
7. Las ranuras para memoria RAM y cache en la Motherboard
8. Las ranuras de expansión integradas en la Motherboard
9. Tipo de fuente soportada (AT y ATX) por la Motherboard.
10. Conectores para las unidades en la Motherboard.
11. Conectividad inalámbrica en la Motherboard
12. Tecnología SLI y CrossFire / XFire en la Motherboard.
13. Puertos y tarjetas integrados en la Motherboard.
14. Otros conectores y los "jumpers" de la Motherboard.
15. El FSB de la Motherboard

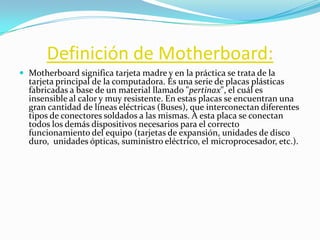

3. Definición de Motherboard:
 Motherboard significa tarjeta madre y en la práctica se trata de la
tarjeta principal de la computadora. Es una serie de placas plásticas
fabricadas a base de un material llamado "pertinax", el cuál es
insensible al calor y muy resistente. En estas placas se encuentran una
gran cantidad de líneas eléctricas (Buses), que interconectan diferentes
tipos de conectores soldados a las mismas. A esta placa se conectan
todos los demás dispositivos necesarios para el correcto
funcionamiento del equipo (tarjetas de expansión, unidades de disco
duro, unidades ópticas, suministro eléctrico, el microprocesador, etc.).

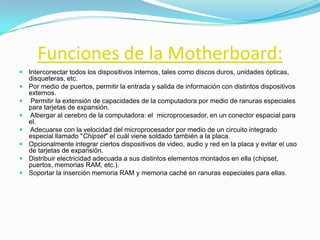

4. Funciones de la Motherboard:
 Interconectar todos los dispositivos internos, tales como discos duros, unidades ópticas,
disqueteras, etc.
 Por medio de puertos, permitir la entrada y salida de información con distintos dispositivos
externos.
 Permitir la extensión de capacidades de la computadora por medio de ranuras especiales
para tarjetas de expansión.
 Albergar al cerebro de la computadora: el microprocesador, en un conector espacial para
el.
 Adecuarse con la velocidad del microprocesador por medio de un circuito integrado
especial llamado "Chipset" el cuál viene soldado también a la placa.
 Opcionalmente integrar ciertos dispositivos de video, audio y red en la placa y evitar el uso
de tarjetas de expansión.
 Distribuir electricidad adecuada a sus distintos elementos montados en ella (chipset,
puertos, memorias RAM, etc.).
 Soportar la inserción memoria RAM y memoria caché en ranuras especiales para ellas.

5. Otros nombres:
 El nombre correcto es "Mainboard" ó tarjeta principal, pero se le
llama tarjeta madre, "Motherbord", placa madre, placa base. etc.

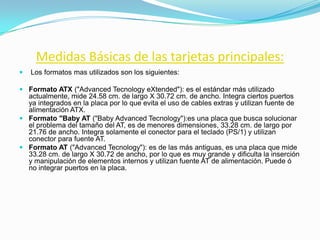

6. Medidas Básicas de las tarjetas principales:
 Los formatos mas utilizados son los siguientes:
 Formato ATX ("Advanced Tecnology eXtended"): es el estándar más utilizado
actualmente, mide 24.58 cm. de largo X 30.72 cm. de ancho. Integra ciertos puertos
ya integrados en la placa por lo que evita el uso de cables extras y utilizan fuente de
alimentación ATX.
 Formato "Baby AT ("Baby Advanced Tecnology"):es una placa que busca solucionar
el problema del tamaño del AT, es de menores dimensiones, 33.28 cm. de largo por
21.76 de ancho. Integra solamente el conector para el teclado (PS/1) y utilizan
conector para fuente AT.
 Formato AT ("Advanced Tecnology"): es de las más antiguas, es una placa que mide
33.28 cm. de largo X 30.72 de ancho, por lo que es muy grande y dificulta la inserción
y manipulación de elementos internos y utilizan fuente AT de alimentación. Puede ó
no integrar puertos en la placa.

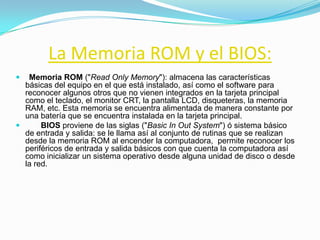

7. La Memoria ROM y el BIOS:
 Memoria ROM ("Read Only Memory"): almacena las características
básicas del equipo en el que está instalado, así como el software para
reconocer algunos otros que no vienen integrados en la tarjeta principal
como el teclado, el monitor CRT, la pantalla LCD, disqueteras, la memoria
RAM, etc. Esta memoria se encuentra alimentada de manera constante por
una batería que se encuentra instalada en la tarjeta principal.
 BIOS proviene de las siglas ("Basic In Out System") ó sistema básico
de entrada y salida: se le llama así al conjunto de rutinas que se realizan
desde la memoria ROM al encender la computadora, permite reconocer los
periféricos de entrada y salida básicos con que cuenta la computadora así
como inicializar un sistema operativo desde alguna unidad de disco o desde
la red.

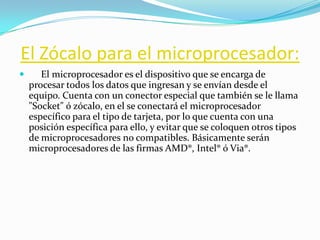

8. El Zócalo para el microprocesador:
 El microprocesador es el dispositivo que se encarga de
procesar todos los datos que ingresan y se envían desde el
equipo. Cuenta con un conector especial que también se le llama
"Socket" ó zócalo, en el se conectará el microprocesador
específico para el tipo de tarjeta, por lo que cuenta con una
posición específica para ello, y evitar que se coloquen otros tipos
de microprocesadores no compatibles. Básicamente serán
microprocesadores de las firmas AMD®, Intel® ó Via®.

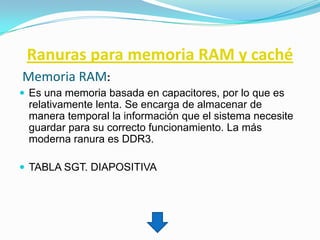

9. Ranuras para memoria RAM y caché
Memoria RAM:
 Es una memoria basada en capacitores, por lo que es
relativamente lenta. Se encarga de almacenar de
manera temporal la información que el sistema necesite
guardar para su correcto funcionamiento. La más
moderna ranura es DDR3.
 TABLA SGT. DIAPOSITIVA

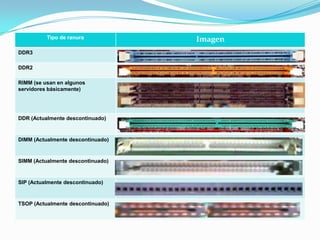

10. Tipo de ranura Imagen
DDR3
DDR2
RIMM (se usan en algunos
servidores básicamente)
DDR (Actualmente descontinuado)
DIMM (Actualmente descontinuado)
SIMM (Actualmente descontinuado)
SIP (Actualmente descontinuado)
TSOP (Actualmente descontinuado)

11. Memoria Cache:
 Es una memoria usada opcionalmente, basada en
transistores, por lo que es sumamente veloz. Esta
almacena instrucciones y datos usados frecuentemente y
evita acceder a la memoria RAM, ya que el
microprocesador primero buscará en ella. Algunas
tarjetas contaban con ella pero es muy raro utilizarla, ya
que este tipo de memoria es cara.

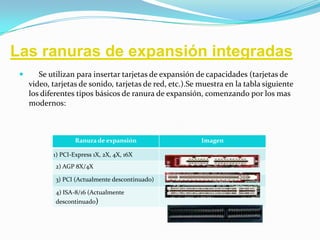

12. Las ranuras de expansión integradas
 Se utilizan para insertar tarjetas de expansión de capacidades (tarjetas de
video, tarjetas de sonido, tarjetas de red, etc.).Se muestra en la tabla siguiente
los diferentes tipos básicos de ranura de expansión, comenzando por los mas
modernos:
Ranura de expansión Imagen
1) PCI-Express 1X, 2X, 4X, 16X
2) AGP 8X/4X
3) PCI (Actualmente descontinuado)
4) ISA-8/16 (Actualmente
descontinuado)

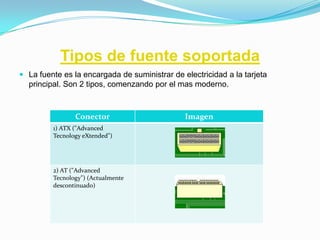

13. Tipos de fuente soportada
 La fuente es la encargada de suministrar de electricidad a la tarjeta
principal. Son 2 tipos, comenzando por el mas moderno.
Conector Imagen
1) ATX ("Advanced
Tecnology eXtended")
2) AT ("Advanced
Tecnology") (Actualmente
descontinuado)

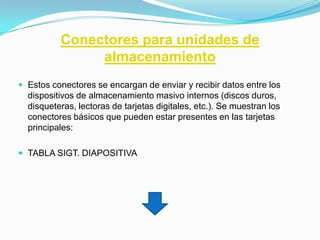

14. Conectores para unidades de
almacenamiento
 Estos conectores se encargan de enviar y recibir datos entre los
dispositivos de almacenamiento masivo internos (discos duros,
disqueteras, lectoras de tarjetas digitales, etc.). Se muestran los
conectores básicos que pueden estar presentes en las tarjetas
principales:
 TABLA SIGT. DIAPOSITIVA

15. Conector Características Imagen
SATA (Descontinuado)/ Conector de 7 terminales para discos
SATA II duros, unidades ópticas y puertos
eSATA.
IDE / ATAPI Conector de 40 terminales para discos
duros, unidades ZIP y unidades ópticas.
FD (Disquetera) Conector de 34 terminales para
disqueteras.
Panel USB interno Conector de 9 terminales para conectar
lectoras de tarjetas digitales ó extensión
de puertos.

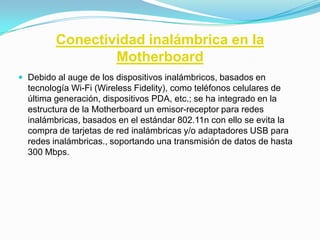

16. Conectividad inalámbrica en la
Motherboard
 Debido al auge de los dispositivos inalámbricos, basados en
tecnología Wi-Fi (Wireless Fidelity), como teléfonos celulares de
última generación, dispositivos PDA, etc.; se ha integrado en la
estructura de la Motherboard un emisor-receptor para redes
inalámbricas, basados en el estándar 802.11n con ello se evita la
compra de tarjetas de red inalámbricas y/o adaptadores USB para
redes inalámbricas., soportando una transmisión de datos de hasta
300 Mbps.

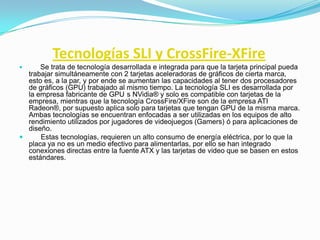

17. Tecnologías SLI y CrossFire-XFire
 Se trata de tecnología desarrollada e integrada para que la tarjeta principal pueda
trabajar simultáneamente con 2 tarjetas aceleradoras de gráficos de cierta marca,
esto es, a la par, y por ende se aumentan las capacidades al tener dos procesadores
de gráficos (GPU) trabajado al mismo tiempo. La tecnología SLI es desarrollada por
la empresa fabricante de GPU s NVidia® y solo es compatible con tarjetas de la
empresa, mientras que la tecnología CrossFire/XFire son de la empresa ATI
Radeon®, por supuesto aplica solo para tarjetas que tengan GPU de la misma marca.
Ambas tecnologías se encuentran enfocadas a ser utilizadas en los equipos de alto
rendimiento utilizados por jugadores de videojuegos (Gamers) ó para aplicaciones de
diseño.
 Estas tecnologías, requieren un alto consumo de energía eléctrica, por lo que la
placa ya no es un medio efectivo para alimentarlas, por ello se han integrado
conexiones directas entre la fuente ATX y las tarjetas de video que se basen en estos
estándares.

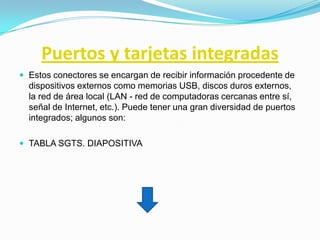

18. Puertos y tarjetas integradas
 Estos conectores se encargan de recibir información procedente de
dispositivos externos como memorias USB, discos duros externos,
la red de área local (LAN - red de computadoras cercanas entre sí,
señal de Internet, etc.). Puede tener una gran diversidad de puertos
integrados; algunos son:
 TABLA SGTS. DIAPOSITIVA

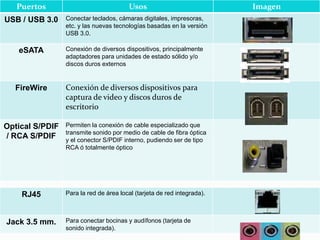

19. Puertos Usos Imagen
USB / USB 3.0 Conectar teclados, cámaras digitales, impresoras,
etc. y las nuevas tecnologías basadas en la versión
USB 3.0.
eSATA Conexión de diversos dispositivos, principalmente
adaptadores para unidades de estado sólido y/o
discos duros externos
FireWire Conexión de diversos dispositivos para
captura de video y discos duros de
escritorio
Optical S/PDIF Permiten la conexión de cable especializado que
transmite sonido por medio de cable de fibra óptica
/ RCA S/PDIF y el conector S/PDIF interno, pudiendo ser de tipo
RCA ó totalmente óptico
RJ45 Para la red de área local (tarjeta de red integrada).
Jack 3.5 mm. Para conectar bocinas y audífonos (tarjeta de
sonido integrada).

20. HDMI Conectar proyectores, pantallas LCD, (tarjeta de
video integrada).
DVI Conectar proyectores, pantallas LCD, (tarjeta de
video integrada).
VGA Conectar proyectores, monitores CRT y pantallas
LCD, (tarjeta de video integrada).
COM Conectar módem externo, ratón (Mouse),
Dispositivos PDA, etc.
LPT Conectar impresoras y ciertos tipos de unidades de
disco externas (paulatinamente se han dejado de
integrar en las MB).
PS/2 Conexión para ratón y teclado (paulatinamente se
han dejado de integrar en las MB).
PS/1 Conexión para teclados (ya no se integran en las
MB)

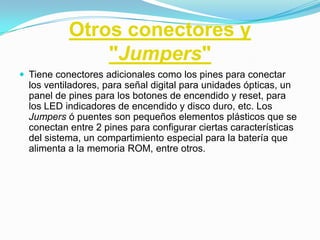

21. Otros conectores y
"Jumpers"
 Tiene conectores adicionales como los pines para conectar
los ventiladores, para señal digital para unidades ópticas, un
panel de pines para los botones de encendido y reset, para
los LED indicadores de encendido y disco duro, etc. Los
Jumpers ó puentes son pequeños elementos plásticos que se
conectan entre 2 pines para configurar ciertas características
del sistema, un compartimiento especial para la batería que
alimenta a la memoria ROM, entre otros.

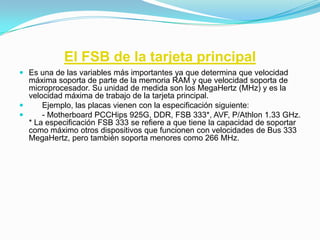

22. El FSB de la tarjeta principal
 Es una de las variables más importantes ya que determina que velocidad
máxima soporta de parte de la memoria RAM y que velocidad soporta de
microprocesador. Su unidad de medida son los MegaHertz (MHz) y es la
velocidad máxima de trabajo de la tarjeta principal.
 Ejemplo, las placas vienen con la especificación siguiente:
 - Motherboard PCCHips 925G, DDR, FSB 333*, AVF, P/Athlon 1.33 GHz.
* La especificación FSB 333 se refiere a que tiene la capacidad de soportar
como máximo otros dispositivos que funcionen con velocidades de Bus 333
MegaHertz, pero también soporta menores como 266 MHz.
