La placa base es una tarjeta electrónica que conecta todos los componentes internos de una computadora, como discos duros, unidades ópticas y tarjetas de expansión. Permite la entrada y salida de información a través de puertos y alberga al procesador central en un zócalo especial. Las principales marcas de placas base son ASUS, Gigabyte, EVGA y MSI.

2.  La tarjeta principal de la computadora.
 Una serie de placas plásticas fabricadas a base de un material llamado
"pertinax", el cuál es insensible al calor y muy resistente.
 Se encuentran una gran cantidad de líneas eléctricas (Buses), que
interconectan diferentes tipos de conectores soldados a las mismas. A
esta placa se conectan todos los demás dispositivos necesarios para el
correcto funcionamiento del equipo (tarjetas de expansión, unidades de
disco duro, unidades ópticas, suministro eléctrico, el CPU, etc.)

4.  Interconectar todos los dispositivos internos, tales
como discos duros, unidades ópticas, disqueteras, etc.
 Permitir la entrada y salida de información con distintos
dispositivos externos por medio de puertos.
 Permitir la extensión de capacidades de la computadora
por medio de ranuras especiales para tarjetas de
expansión.
 Albergar al cerebro de la computadora: el CPU, en un
conector espacial para el.

5.  Adecuarse con la velocidad del CPU por medio de un circuito
integrado especial llamado "Chipset" el cuál viene soldado
también a la placa.
 Opcionalmente integrar ciertos dispositivos de vídeo, audio y
red en la placa y evitar el uso de tarjetas de expansión.
 Distribuir electricidad adecuada a sus distintos elementos
montados en ella (chipset, puertos, memorias RAM, etc).
 Soportar la inserción de memoria RAM y memoria caché en
ranuras especiales para ellas.

6.  El Basic Out System es el conjunto de rutinas que se realizan desde la
memoria ROM o memorias flash al encender la computadora.
 Permite reconocer los periféricos de entrada y salida básicos con que
cuenta la computadora así como inicializar un sistema operativo desde
alguna unidad de disco o desde la red ejecutando las instrucciones del
MBR (Master Boot Record).
 Actualmente se sustituye el BIOS por Extensible Firmware Interface y el
MBR por el GPT.
Memoria ROM M919, con el software AMIBIOS 486PCI-ISA de
American Megatrends®, ubicada en una tarjeta principal
("Motherboard") marca P&Q®, modelo L-9645-8 ML-1 94V-0

7.  Zócalo del CPU: se conecta el CPU específico para el tipo de tarjeta, por lo que
cuenta con una posición específica para ello, y evita que se coloquen otros
tipos de CPUs no compatibles. Conecta al CPU con el resto de los
componentes a través del motherboard.
 CMOS: una pequeña memoria que preserva cierta información importante
(como la configuración del equipo, fecha y hora), mientras el equipo no está
alimentado por electricidad. Tiene una pila que proporciona la electricidad
necesaria para operar el circuito constantemente y que éste último no se
apague perdiendo la serie de configuraciones guardadas.
Zócalo 754 para insertar el CPU AMD®
Sempron 754

8. Tipo de Ranura Imagen
DDR3
DDR2
RIMM (se usan en algunos servidores básicamente)
DDR (Actualmente descontinuado)
DIMM (Actualmente descontinuado)
SIMM (Actualmente descontinuado)
SIP (Actualmente descontinuado)
TSOP (Actualmente descontinuado)
 Memoria RAM: Se encarga de almacenar de manera temporal la información que
el sistema necesite guardar para su correcto funcionamiento. La más moderna
ranura es DDR3 y soporte de capacidad instalada de hasta 64 Gb.

9.  Se utilizan para insertar tarjetas de expansión de
capacidades (tarjetas de video, tarjetas de sonido, tarjetas de
red, etc.)
Ranura de expansión Imagen
PCI-Express 1X, 2X, 4X,
16X
AGP 8X/4X
PCI (Actualmente
descontinuado)
ISA-8/16 (Actualmente
descontinuado)

10.  La fuente es la encargada de suministrar la electricidad a la
tarjeta principal.
Conector Imagen
ATX ("Advanced Tecnology eXtended")
AT ("Advanced Tecnology") (Actualmente
descontinuado)

11.  Se encargan de enviar y recibir datos entre los dispositivos
de almacenamiento masivo internos (discos duros, floppy
disks, lectoras de tarjetas digitales, etc.)
Conector Características Imagen
SATA (Descontinuado)/
SATA II / SATA III
Conector de 7 terminales
para discos duros, unidades
ópticas y puertos eSATA.
IDE / ATAPI Conector de 40 terminales
para discos duros, unidades
ZIP y unidades ópticas.
FD (Disquetera) Conector de 34 terminales
para disqueteras.
Panel USB interno Conector de 9 terminales para
conectar lectoras de tarjetas
digitales ó extensión de
puertos.

12.  Estos conectores se encargan de recibir información procedente de dispositivos
externos como memorias USB, discos duros externos, la red de área local (LAN - red de
computadoras cercanas entre sí, señal de Internet, etc.).
Puertos Usos Imagen
USB / USB 3.0 Conectar teclados, cámaras digitales,
impresoras, etc. y las nuevas tecnologías
basadas en la versión USB 3.0.
eSATA Conexión de diversos dispositivos,
principalmente adaptadores para unidades
de estado sólido y/o discos duros externos
FireWire Conexión de diversos dispositivos para
captura de video y discos duros de escritorio
Optical S/PDIF / RCA S/PDIF Permiten la conexión de cable especializado
que transmite sonido por medio de cable de
fibra óptica y el conector S/PDIF interno,
pudiendo ser de tipo RCA ó totalmente
óptico

13. Puertos Usos Imagen
RJ45 Para la red de área local (tarjeta de red integrada),
soportando hasta 1000 Mbps / 1 Gbps)
Jack 3.5 mm. Para conectar bocinas y audífonos (tarjeta de sonido
integrada).
DisplayPort Para la conexión de pantallas de nueva generación
HDMI Conectar proyectores, pantallas LCD, (tarjeta de video
integrada).
DVI Conectar proyectores, pantallas LCD, (tarjeta de video
integrada).
VGA Conectar proyectores, monitores CRT y pantallas LCD,
(tarjeta de video integrada).
COM Conectar módem externo, ratón (Mouse), Dispositivos PDA,
etc.
LPT Conectar impresoras y ciertos tipos de unidades de disco
externas (paulatinamente se han dejado de integrar en las
MB).
PS/2 Conexión para ratón y teclado (paulatinamente se han
dejado de integrar en las MB).
PS/1 Conexión para teclados (ya no se integran en las MB)

14.  Conectividad inalámbrica: un emisor-receptor para redes
inalámbricas y Bluetooth.
 Tecnologías SLI y CrossFire-XFire: pueden trabajar
simultáneamente con 2 tarjetas aceleradoras de gráficos y se
aumentan las capacidades al tener dos GPU trabajando al
mismo tiempo. Su uso es enfocado a equipos de alto
rendimiento utilizados por gamers o para aplicaciones de
diseño.

15.  Tarjetas con Sandy Bridge: Se refiere a procesadores de la firma
Intel® que integran dentro de su arquitectura, un procesador
especializado totalmente en el manejo de gráficos (GPU); que puede
alcanzar una frecuencia de hasta 850 MHz, el motherboard debe ser
compatible y generalmente ésta deberá tener una
alta capacidad de memoria RAM (hasta 32 Gb).
 Ejemplo: Tarjeta principal marca Gigabyte H67M-UD2H, zócalo 155,
para procesadores Intel® i5-i7, Sandy Bridge, soporte RAM DDR3, 32
Gb.

16.  Otros conectores y “Jumpers”: Tiene conectores adicionales
como los pines para conectar los ventiladores, para señal
digital para unidades ópticas, un panel de pines para los
botones de encendido y reset, para los LED indicadores de
encendido y disco duro, etc. Los Jumpers o puentes son
pequeños elementos plásticos que se conectan entre 2 pines
para configurar ciertas características del sistema, un
compartimiento especial para la batería que alimenta a la
memoria ROM, entre otros.

17.  FSB: Determina qué velocidad máxima soporta de memoria RAM y
qué velocidad soporta de CPU. Su unidad de medida son los
MegaHertz (MHz) y es la velocidad máxima de trabajo del
motherboard. Ejemplo, las placas vienen con la especificación
siguiente: Motherboard PCCHips 925G, DDR, FSB 333*, AVF,
P/Athlon 1.33 GHz. * La especificación FSB 333 se refiere a que
tiene la capacidad de soportar como máximo otros dispositivos
que funcionen con velocidades de Bus 333 MegaHertz, pero
también soporta menores como 266 MHz.

18.  Tipo de placa base, puede aceptar a varios procesadores ,
generalmente de 2, 4, 8 o más. Estas placas base multiprocesador
tienen varios zócalos de microprocesador, lo que les permite
conectar varios microprocesadores físicamente distintos.
 Cuando hay dos procesadores en una placa base, hay dos formas
de manejarlos:
 De modo asimétrico
 De modo simétrico

19.  Asimétrico – A cada procesador se le asigna una tarea
diferente. Este método no acelera el tratamiento, pero
asigna una tarea a una unidad central de procesamiento
mientras que la otra lleva a cabo una tarea diferente.
 Simétrico – Cada tarea se distribuye de forma
equilibrada entre los procesadores (multiprocesadores
simétricos).

20. LINUX
 Primer S.O. en administrar la arquitectura de un
doble procesador en X86.
 Linux 2.6x maneja multiprocesadores simétricos,
su arquitectura de memoria no están similarmente
distribuidas.
 Esta gestión de varios procesadores ya existía
antes en otras plataformas.

21.  Algunos fabricantes de placas base, proveen placas
que pueden admitir hasta 8 procesadores.
Ejemplos:
 Socket 939, para procesadores AMD Opteron.
 Socket 604, para procesadores Intel Xeon.

22. Socket 939
Socket 640

23.  Abit
 Aopen
 ASUS
 ASRock
 BFG Technologies
 Biostar
 Chassis Plans
 Chaintech Ceased
 DFI
 ECS (PCChips)
 Epox
 Foxconn(manufacturer of
Intel Motherboards)
 FIC

24.  eVGA
 Gigabyte
 Intel
 Magic-Pro
 MSI
 Sapphire Tech
 Shuttle
 Soyo
 Supermicro
 Tyan
 Universal abit (ABIT)
 VIA
 XFX

25.  Modelo más reciente de motherboard:
ASUS Rampage Formula III
 Basada en el chipset X58
Intel, esta placa base es
compatible con los nuevos
intel Core i7, soporta seis
ranuras DDR3 DIM y tres
ranuras PCIe x16.

26.  Formato ATX ("Advanced Tecnology Extended"): es el
más utilizado actualmente, ya que integra en la
placa ciertos puertos lo que evita el uso de cables
extras.

27.  Formato AT ("Advanced Tecnology"): es de las más
antiguas, es muy grande y dificulta la inserción y
manipulación de elementos internos.

28.  Formato "Baby AT (Baby Advanced Tecnology):es
una placa que busca solucionar el problema del
tamaño del AT, es de menor dimension. Integra
solamente el conector para el teclado.

29.  BTX (Balanced Technology Extended):
Se trata de un nuevo formato. La idea principal de este
formato es permitir que los componentes internos se enfríen
fácilmente.
Existes varios tipos de BTX:
 picoBTX: un Slot para tarjeta
 nanoBTX: 2 Slots para tarjetas
 microBTX: 4 Slots para tarjetas
 BTX: 7 Slots para tarjetas

30.  LPX: Este modelo fue desarrollado para computadoras de
escritorio, para que no ocupen mucho espacio. Los
inconvenientes de esta tarjeta madre es la ventilación, ya que
tiene un rise card que le quita espacio para la misma.

31.  NLX: Es un diseño nuevo de tarjeta madre que
incluye las mejoras y ventajas del ATX, ademas de
los conectores del puerto serie, los paralelos, el
teclado y el ratón. Soporte para las nuevas
tecnologías como USB.

32.  ASUS es conocida por su alta calidad de las placas base.
 Gigabyte se ha ganado su reputación a través de años de la entrega de
placas de alta calidad, fiable y buen diseño.
 EVGA es una marca con una fuerte orientación a los jugadores y
entusiastas de alta gama de hardware.
 MSI ha sido una marca que ha ido creciendo y entrar en la escena de la
placa base como como una de las mejores marcas.

33.  Intel hacen las placas base de clase mundial. Cuando se trata
de la placamadres, Intel tiene un claro beneficio, ya que tiene en
su interior el conocimiento de las especificaciones de los
procesadores.
 Foxconn
 ASRock
 Biostar
 ECS (PCChips)
 Zotac

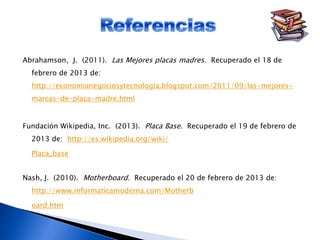

34. Abrahamson, J. (2011). Las Mejores placas madres. Recuperado el 18 de
febrero de 2013 de:
http://economianegociosytecnologia.blogspot.com/2011/09/las-mejores-
marcas-de-placa-madre.html
Fundación Wikipedia, Inc. (2013). Placa Base. Recuperado el 19 de febrero de
2013 de: http://es.wikipedia.org/wiki/
Placa_base
Nash, J. (2010). Motherboard. Recuperado el 20 de febrero de 2013 de:
http://www.informaticamoderna.com/Motherb
oard.htm

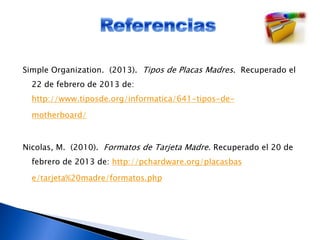

35. Simple Organization. (2013). Tipos de Placas Madres. Recuperado el
22 de febrero de 2013 de:
http://www.tiposde.org/informatica/641-tipos-de-
motherboard/
Nicolas, M. (2010). Formatos de Tarjeta Madre. Recuperado el 20 de
febrero de 2013 de: http://pchardware.org/placasbas
e/tarjeta%20madre/formatos.php
