La motherboard es la tarjeta principal de la computadora que interconecta todos los dispositivos internos como discos duros, unidades ópticas y tarjetas de expansión. Está compuesta de placas plásticas que contienen líneas eléctricas que conectan los diferentes componentes como el microprocesador, memoria RAM y ranuras de expansión. Distribuye la electricidad a estos componentes y permite la conexión de dispositivos externos a través de puertos.

1. INSTITUCION EDUCATIVA NARCISO CABAL SALCEDOMARIA ISABELLA MILLER M.TARJETA MADRE11-12011

2. ¿Qué ES LA MOTHERBOARD?Motherboard significa tarjeta madre y en la práctica se trata de la tarjeta principal de la computadora.

3. Es una serie de placas plásticas fabricadas a base de un material llamado "pertinax", el cuál es insensible al calor y muy resistente. En estas placas se encuentran una gran cantidad de líneas eléctricas (Buses), que interconectan diferentes tipos de conectores soldados a las mismas.

4. A esta placa se conectan todos los demás dispositivos necesarios para el correcto funcionamiento del equipo (tarjetas de expansión, unidades de disco duro, unidades ópticas, suministro eléctrico, el microprocesador, etc.).FALTA FOTOS

5. FUNCIONES DE LA TARJTA MADRE Interconectar todos los dispositivos internos, tales como discos duros, unidades ópticas, disqueteras, etc. Por medio de puertos, permitir la entrada y salida de información con distintos dispositivos externos.

6. Permitir la extensión de capacidades de la computadora por medio de ranuras especiales para tarjetas de expansión.Albergar al cerebro de la computadora: el microprocesador, en un conector espacial para el.

7. Adecuarse con la velocidad del microprocesador por medio de un circuito integrado especial llamado "Chipset" el cuál viene soldado también a la placa.Opcionalmente integrar ciertos dispositivos de video, audio y red en la placa y evitar el uso de tarjetas de expansión.

8. Distribuir electricidad adecuada a sus distintos elementos montados en ella (chipset, puertos, memorias RAM, etc.).FALTA FOTO Soportar la inserción memoria RAM y memoria caché en ranuras especiales para ellas.

9. OTROS NOMBRE UTILIZADOS El nombre correcto es "Mainboard" ó tarjeta principal, pero se le llama tarjeta madre, "Motherbord", placa

10. MEDIDAS BASICAS DE LA TARJETA PRINCIPALLos formatos mas utilizados son los siguientes:Formato ATX ("AdvancedTecnologyeXtended"): es el estándar más utilizado actualmente, mide 24.58 cm. de largo X 30.72 cm. de ancho. Integra ciertos puertos ya integrados en la placa por lo que evita el uso de cables extras y utilizan fuente de alimentación ATX.

11. Formato "Baby AT ("BabyAdvancedTecnology"):es una placa que busca solucionar el problema del tamaño del AT, es de menores dimensiones, 33.28 cm. de largo por 21.76 de ancho. Integra solamente el conector para el teclado (PS/1) y utilizan conector para fuente AT.

12. Formato AT ("AdvancedTecnology"): es de las más antiguas, es una placa que mide 33.28 cm. de largo X 30.72 de ancho, por lo que es muy grande y dificulta la inserción y manipulación de elementos internos y utilizan fuente AT de alimentación. Puede ó no integrar puertos en la placa

13. Memoria ROM ("ReadOnlyMemory"): almacena las características básicas del equipo en el que está instalado, así como el software para reconocer algunos otros que no vienen integrados en la tarjeta principal como el teclado, el monitor CRT, la pantalla LCD, disqueteras, la memoria RAM, etc. Esta memoria se encuentra alimentada de manera constante por una batería que se encuentra instalada en la tarjeta principal.

14. BIOS proviene de las siglas ("Basic In OutSystem") ó sistema básico de entrada y salida: se le llama así al conjunto de rutinas que se realizan desde la memoria ROM al encender la computadora, permite reconocer los periféricos de entrada y salida básicos con que cuenta la computadora así como inicializar un sistema operativo desde alguna unidad de disco o desde la red.

15. EL ZOCALO PARA EL MICROPROCESADOREl microprocesador es el dispositivo que se encarga de procesar todos los datos que ingresan y se envían desde el equipo. Cuenta con un conector especial que también se le llama "Socket" ó zócalo, en el se conectará el microprocesador específico para el tipo de tarjeta, por lo que cuenta con una posición específica para ello, y evitar que se coloquen otros tipos de microprocesadores no compatibles. Básicamente serán microprocesadores de las firmas AMD®, Intel® ó Via®.

16. Ranuras para memoria RAM y cachéMemoria RAM: es una memoria basada en capacitores, por lo que es relativamente lenta. Se encarga de almacenar de manera temporal la información que el sistema necesite guardar para su correcto funcionamiento. La más moderna ranura es DDR3.

18. Memoria Caché: es una memoria usada opcionalmente, basada en transistores, por lo que es sumamente veloz. Esta almacena instrucciones y datos usados frecuentemente y evita acceder a la memoria RAM, ya que el microprocesador primero buscará en ella. Algunas tarjetas contaban con ella pero es muy raro utilizarla, ya que este tipo de memoria es cara.

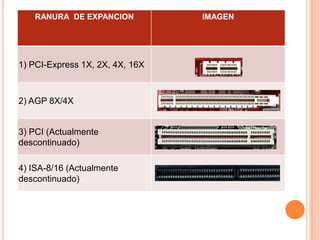

19. Las ranuras de expansión integradas Se utilizan para insertar tarjetas de expansión de capacidades (tarjetas de video, tarjetas de sonido, tarjetas de red, etc.).Se muestra en la tabla siguiente los diferentes tipos básicos de ranura de expansión, comenzando por los mas modernos:FALTA FOTO

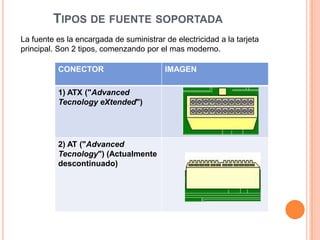

21. Tipos de fuente soportadaLa fuente es la encargada de suministrar de electricidad a la tarjeta principal. Son 2 tipos, comenzando por el mas moderno.

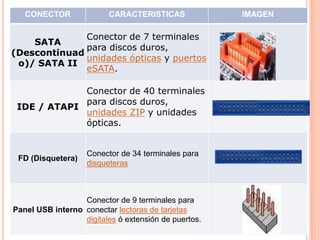

22. Conectores para unidades de almacenamiento Estos conectores se encargan de enviar y recibir datos entre los dispositivos de almacenamiento masivo internos (discos duros, disqueteras, lectoras de tarjetas digitales, etc.). Se muestran los conectores básicos que pueden estar presentes en las tarjetas principales:

24. Conectividad inalámbrica en la MotherboardDebido al auge de los dispositivos inalámbricos, basados en tecnología Wi-Fi (WirelessFidelity), como teléfonos celulares de última generación, dispositivos PDA, etc.; se ha integrado en la estructura de la Motherboard un emisor-receptor para redes inalámbricas, basados en el estándar 802.11n con ello se evita la compra de tarjetas de red inalámbricas y/o adaptadores USB para redes inalámbricas., soportando una transmisión de datos de hasta 300 Mbps.

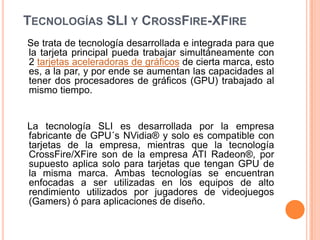

25. Tecnologías SLI y CrossFire-XFire Se trata de tecnología desarrollada e integrada para que la tarjeta principal pueda trabajar simultáneamente con 2 tarjetas aceleradoras de gráficos de cierta marca, esto es, a la par, y por ende se aumentan las capacidades al tener dos procesadores de gráficos (GPU) trabajado al mismo tiempo. La tecnología SLI es desarrollada por la empresa fabricante de GPU´sNVidia® y solo es compatible con tarjetas de la empresa, mientras que la tecnología CrossFire/XFire son de la empresa ATI Radeon®, por supuesto aplica solo para tarjetas que tengan GPU de la misma marca. Ambas tecnologías se encuentran enfocadas a ser utilizadas en los equipos de alto rendimiento utilizados por jugadores de videojuegos (Gamers) ó para aplicaciones de diseño.

26. Estas tecnologías, requieren un alto consumo de energía eléctrica, por lo que la placa ya no es un medio efectivo para alimentarlas, por ello se han integrado conexiones directas entre la fuente ATX y las tarjetas de video que se basen en estos estándares.

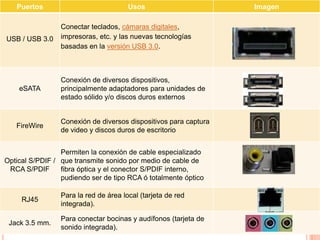

27. Puertos y tarjetas integradas Estos conectores se encargan de recibir información procedente de dispositivos externos como memorias USB, discos duros externos, la red de área local (LAN - red de computadoras cercanas entre sí, señal de Internet, etc.). Puede tener una gran diversidad de puertos integrados; algunos son:

30. Otros conectores y "Jumpers" Tiene conectores adicionales como los pines para conectar los ventiladores, para señal digital para unidades ópticas, un panel de pines para los botones de encendido y reset, para los LED indicadores de encendido y disco duro, etc. Los Jumpers ó puentes son pequeños elementos plásticos que se conectan entre 2 pines para configurar ciertas características del sistema, un compartimiento especial para la batería que alimenta a la memoria ROM, entre otros.
