1. Presentado por:
• CARMEN JIMENEZ 2010-1522
• LUIS RAFAEL DILONÉ 2010-0730
• JUANA LAURENCIO 2011-0344
• CECILIA DE LEON 2010-0761

2. Maquinaria de
movimiento de
tierra.

3.  Se entiende por movimiento de tierras al conjunto de actuaciones
a realizarse en un terreno para la ejecución de una obra. Se aplica
a toda la actividad relacionada con el corte, carguío, transporte,
regado, nivelación y compactación de los suelos.

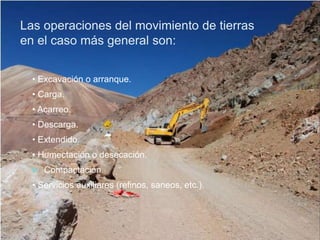

4. Las operaciones del movimiento de tierras
en el caso más general son:
• Excavación o arranque.
• Carga.
• Acarreo.
• Descarga.
• Extendido.
• Humectación o desecación.
 Compactación.
• Servicios auxiliares (refinos, saneos, etc.).

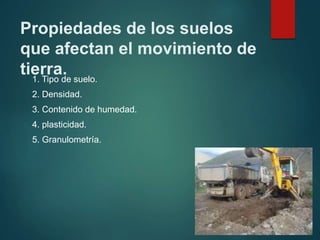

5. Propiedades de los suelos
que afectan el movimiento de
tierra.
1. Tipo de suelo.
2. Densidad.
3. Contenido de humedad.
4. plasticidad.
5. Granulometría.

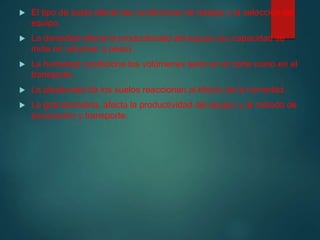

6.  El tipo de suelo afecta las condiciones de trabajo y la selección del
equipo.
 La densidad afecta la productividad del equipo.(su capacidad se
mide en volumen o peso).
 La humedad condiciona los volúmenes tanto en el corte como en el
transporte.
 La plasticidad de los suelos reaccionan al efecto de la humedad.
 La granulometría, afecta la productividad del equipo y al método de
excavación y transporte.

7. Maquinaria de movimiento de
tierra.

8.  La maquinaria de movimiento de tierras es un tipo de equipo
empleado en la construcción de caminos (carreteras o caminos
rurales), ferrocarriles, túneles, aeropuertos, obras hidráulicas,
y edificaciones.
 Está diseñada para llevar a cabo varias funciones, entre ellas:
soltar y remover la tierra, elevar y cargar la tierra en vehículos que
han de transportarla, distribuir la tierra en tongadas de espesor
controlado, y compactar la tierra. Algunas máquinas pueden
efectuar más de una de estas operaciones.

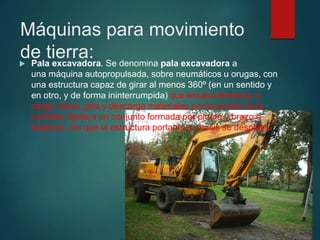

9. Máquinas para movimiento
de tierra:

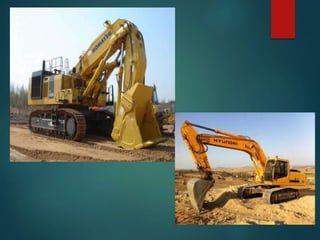

 Pala excavadora. Se denomina pala excavadora a
una máquina autopropulsada, sobre neumáticos u orugas, con
una estructura capaz de girar al menos 360º (en un sentido y
en otro, y de forma ininterrumpida) que excava terrenos, o
carga, eleva, gira y descarga materiales por la acción de la
cuchara, fijada a un conjunto formada por pluma y brazo o
balancín, sin que la estructura portante o chasis se desplace.

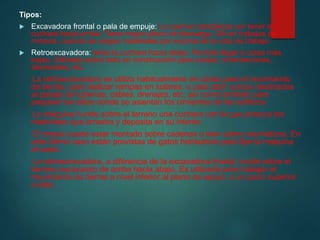

10. Tipos:
 Excavadora frontal o pala de empuje: La cual se caracteriza por tener la
cuchara hacia arriba. Tiene mayor altura de descarga. Útil en trabajos de
minería, cuando se cargan materiales por encima de la cota de trabajo.
 Retroexcavadora: tiene la cuchara hacia abajo. Permite llegar a cotas más
bajas. Utilizada sobre todo en construcción para zanjas, cimentaciones,
desmontes, etc.
La retroexcavadora se utiliza habitualmente en obras para el movimiento
de tierras, para realizar rampas en solares, o para abrir surcos destinados
al pasaje de tuberías, cables, drenajes, etc, así como también para
preparar los sitios donde se asientan los cimientos de los edificios.
La máquina hunde sobre el terreno una cuchara con la que arranca los
materiales que arrastra y deposita en su interior.
El chasis puede estar montado sobre cadenas o bien sobre neumáticos. En
este último caso están provistas de gatos hidráulicos para fijar la máquina
al suelo.
La retroexcavadora, a diferencia de la excavadora frontal, incide sobre el
terreno excavando de arriba hacia abajo. Es utilizada para trabajar el
movimiento de tierras a nivel inferior al plano de apoyo, o un poco superior
a éste.

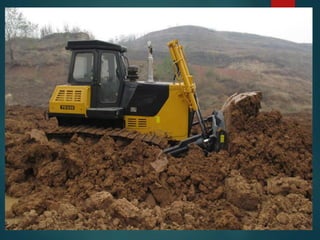

12.  Topadora, a menudo conocida por su nombre
en inglés, bulldozer (véase maquinaria de construcción). Estas
máquinas remueven y empujan la tierra con su cuchilla frontal. La
eficiencia de estas máquinas se limitan a desplazamientos de poco
más de 100 m en horizontal. Existen dos tipos: bulldozer (cuchilla
fija) y angledozer (su cuchilla puede pivotar sobre un eje vertical).
Estas máquinas suelen estar equipadas con dientes de acero en la
parte posterior, los que pueden ser hincados en el terreno duro, al
avanzar la topadora con los dientes hincados en el suelo lo sueltan
para poderlo luego empujar con la cuchilla frontal.

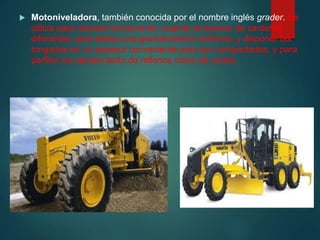

13.  Motoniveladora, también conocida por el nombre inglés grader. Se
utiliza para mezclar los terrenos, cuando provienen de canteras
diferentes, para darles una granulometría uniforme, y disponer las
tongadas en un espesor conveniente para ser compactadas, y para
perfilar los taludes tanto de rellenos como de cortes.

14. Maquinaria de carga y
acarreo.
 Mototraílla o simplemente traílla, conocida también por su
nombre inglés scraper. Estas máquinas se utilizan para cortar
capas uniformes de terrenos de una consistencia suave,
abriendo la cuchilla que se encuentra en la parte frontal del
recipiente. Al avanzar, el material cortado es empujado al
interior del recipiente. Cuando este se llena, se cierra la cuchilla,
y se transporta el material hasta el lugar donde será depositado.
Para esto se abre el recipiente por el lado posterior, y el material
contenido dentro del recipiente es empujado para que salga
formando una tongada uniforme.
Funciones:
 Arranque.
 Carga.
 Transporte.
 Descarga.
 Nivelación de suelos.

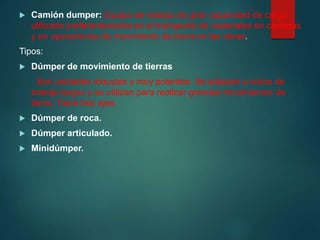

16.  Camión dumper: Equipo de trabajo de gran capacidad de carga
utilizado preferentemente en el transporte de materiales en canteras
y en operaciones de movimiento de tierra en las obras.
Tipos:
 Dúmper de movimiento de tierras
Son unidades robustas y muy potentes. Se adaptan a ciclos de
trabajo largos y se utilizan para realizar grandes movimientos de
tierra. Tiene tres ejes.
 Dúmper de roca.
 Dúmper articulado.
 Minidúmper.

18. CAMIÓN DE VOLTEO
Equipos exclusivos para el transporte o acarreo del material
extraído, y diseñado para circular dentro y fuera de las carreteras.
Se utilizan en los trabajos de excavación. Consta principalmente de:
Una caja metálica o volteo , de una cabina de control , de varias
llantas o neumáticos para desplazarse. El número de llantas para
este tipo de camiones es variable, ya que consta de dos llantas
delanteras y de 4 llantas traseras. Para trabajos de caminos las
capacidades más usuales son de: 5, 6 y 7 m3.

19. Camión cisterna
 El camión cisterna es una de las muchas variedades
de camión que sirve tanto para el transporte de
líquidos como para su mantenimiento por tiempo
prolongado según sus características. La mercancía
se transporta en estado líquido ya que los fluidos
tienen un menor volumen en estado líquido que
gaseoso, pudiendo transportar mayor cantidad de
este, pero a mayor presión.

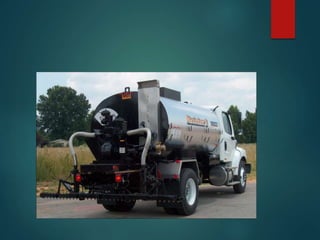

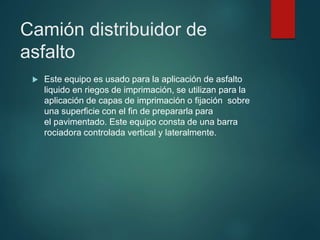

21. Camión distribuidor de
asfalto
 Este equipo es usado para la aplicación de asfalto
liquido en riegos de imprimación, se utilizan para la
aplicación de capas de imprimación o fijación sobre
una superficie con el fin de prepararla para
el pavimentado. Este equipo consta de una barra
rociadora controlada vertical y lateralmente.

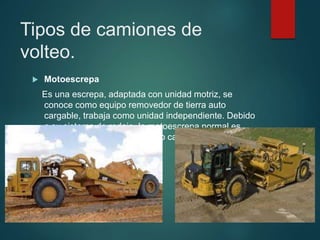

23. Tipos de camiones de
volteo.
 Motoescrepa
Es una escrepa, adaptada con unidad motriz, se
conoce como equipo removedor de tierra auto
cargable, trabaja como unidad independiente. Debido
a su sistema de rodaje, la motoescrepa normal es
prácticamente incapaz de auto cargarse por lo que
requiere de un empujador.

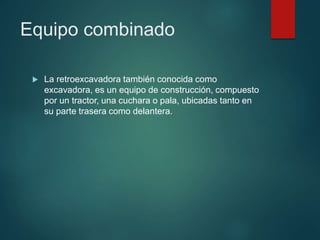

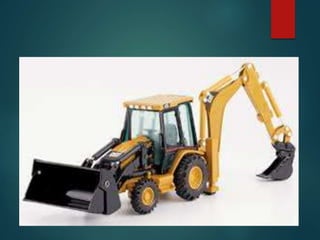

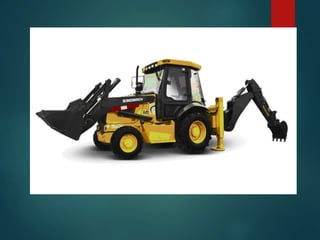

24. Equipo combinado
 La retroexcavadora también conocida como
excavadora, es un equipo de construcción, compuesto
por un tractor, una cuchara o pala, ubicadas tanto en
su parte trasera como delantera.

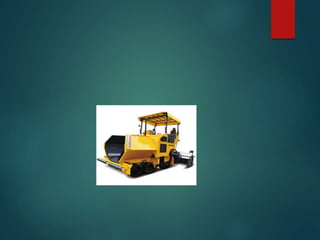

26. La pavimentadora o máquina para
pavimentación
 Es un tipo de equipo para construcción de carreteras, el cual se
encarga de distribuir de manera uniforme los materiales sobre la
superficie del suelo. Por sus características, este tipo de máquina es
generalmente utilizada para la construcción y mantenimiento de
carreteras, además en la construcción de aeropuertos, represas,
puertos marítimos y parqueaderos, entre otros.

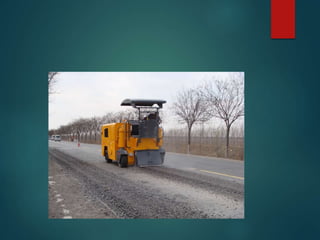

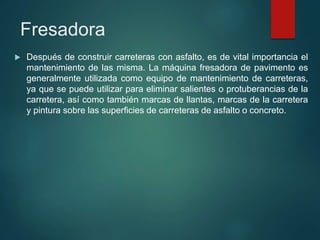

28. Fresadora
 Después de construir carreteras con asfalto, es de vital importancia el
mantenimiento de las misma. La máquina fresadora de pavimento es
generalmente utilizada como equipo de mantenimiento de carreteras,
ya que se puede utilizar para eliminar salientes o protuberancias de la
carretera, así como también marcas de llantas, marcas de la carretera
y pintura sobre las superficies de carreteras de asfalto o concreto.

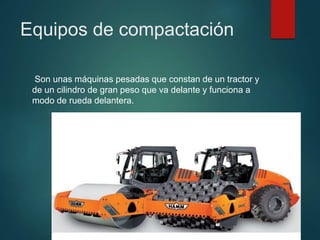

30. Equipos de compactación
Son unas máquinas pesadas que constan de un tractor y
de un cilindro de gran peso que va delante y funciona a
modo de rueda delantera.

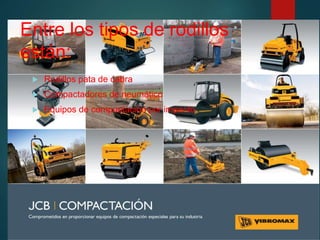

31. Entre los tipos de rodillos
están:
 Rodillos pata de cabra
 Compactadores de neumático
 Equipos de compactación por impacto

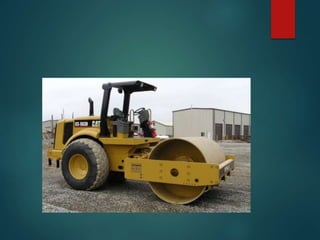

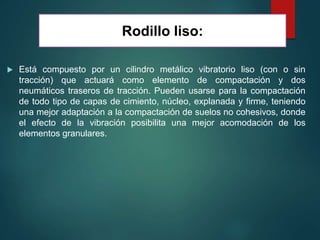

32.  Está compuesto por un cilindro metálico vibratorio liso (con o sin
tracción) que actuará como elemento de compactación y dos
neumáticos traseros de tracción. Pueden usarse para la compactación
de todo tipo de capas de cimiento, núcleo, explanada y firme, teniendo
una mejor adaptación a la compactación de suelos no cohesivos, donde
el efecto de la vibración posibilita una mejor acomodación de los
elementos granulares.
Rodillo liso:

34. Rodillo pata de cabra
 Este tipo de compactador trabaja bien con suelos coherentes, sin
piedras, en capes de 20 cm. Con humedad adecuada, se consiguen
resultados satisfactorios en unas 8/10 pasadas. Debido a su alta
preside especifica (15/30 kg/cm2) y a los efectos de amasado que
producen las partes, compactan bien los suelos altamente plásticos,
con poco contenido de agua e incluso pobres de aire y de vacíos.

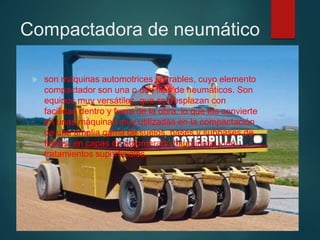

35. Compactadora de neumático
 son máquinas automotrices lastrables, cuyo elemento
compactador son una o dos filas de neumáticos. Son
equipos muy versátiles, que se desplazan con
facilidad dentro y fuera de la obra, lo que los convierte
en unas máquinas muy utilizadas en la compactación
de una amplia gama de suelos, bases y subbases de
firmes, en capas de aglomerado bituminoso y en
tratamientos superficiales.

36. Equipos de compactación por
impacto
 Estos últimos son rodillos autopropulsados con unas
protuberancias en forma de troncos piramidales o de
almena en su superficie, que trabajan a gran
velocidad, lo que provoca frecuentes impactos,
además de una acción de amasado. Se emplean
principalmente en suelos algo cohesivos o para
homogeneizar la granulometría de rocas blandas o
evolutivas por fragmentación.

37. Maquinaria para
movimiento de tierra
EXCAVADORAS SOBRE ORUGAS

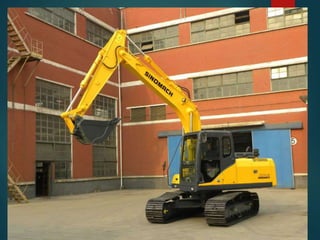

38. Excavadora sobre orugas
zg3065-9(B)

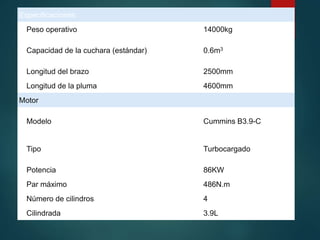

40. Especificaciones
1 Peso operativo 14000kg
2 Capacidad de la cuchara (estándar) 0.6m3
3 Longitud del brazo 2500mm
4 Longitud de la pluma 4600mm
Motor
1 Modelo Cummins B3.9-C
2 Tipo Turbocargado
3 Potencia 86KW
4 Par máximo 486N.m
5 Número de cilindros 4
6 Cilindrada 3.9L

41. Rango de operación
1
Alcance máximo de
excavación
8460mm
2
Profundidad máxima de
excavación
5720mm
3
Profundidad máxima de
excavación en pared vertical
5520mm
4 Altura máxima de excavación 8200mm
5 Altura máxima de vertido 5800mm
6 Radio mínimo de giro 2475mm
Sistema hidráulico
1 Bomba principal
Tipo
Bomba de pistón axial, de
caudal variable
Caudal máximo 2*120L/min
Presión de operación 30Mpa
2 Motor hidráulico
Giro
Motor de pistón axial con
caudal fijo
Desplazamiento
Motor de pistón axial con
caudal variable

42. Desempeño
1 Velocidad de giro 13.7rpm
2
Velocidad máxima de
desplazamiento H/L
5.4/3.1km/h
3 Pendiente superable 30°
4
Fuerza máxima de
excavación de la cuchara
77kN
5
Fuerza máxima de
excavación del brazo
61.8kN
6 Presión sobre el suelo 39Kpa
Capacidad del tanque
1
Capacidad del tanque de
combustible
250L
2
Capacidad del tanque
hidráulico
200L

43. Cargadora de ruedas

45. Motor diesel de cargadora de ruedas
1 Modelo
Cummins QSM11-C290
original
2 Tipo
Inyección directa,
turboalimentado,
refrigeración por agua
3 Salida nominal 216Kw
4
Diámetro interior del
cilindro/Recorrido
125/147mm
5 Escape total de cilindro 10.8L
6
Modelo del motor de
arranque
42MT400
7
Potencia del motor de
arranque
7.5Kw
8
Voltaje de motor de
arranque
24V
9 Velocidad nominal 2100r/min.
10 Máx. fuerza de torsión 1329N.m
11 Tipo de arranque Electric
12
Mín. consumo de
combustible específico
198g/Kw.h
13
Mín. consumo de aceite
específico
1.0g/Kw.h
14 Peso neto 980Kg

46. Bulldozer sobre orugas

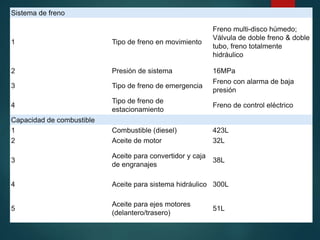

48. Sistema de freno
1 Tipo de freno en movimiento
Freno multi-disco húmedo;
Válvula de doble freno & doble
tubo, freno totalmente
hidráulico
2 Presión de sistema 16MPa
3 Tipo de freno de emergencia
Freno con alarma de baja
presión
4
Tipo de freno de
estacionamiento
Freno de control eléctrico
Capacidad de combustible
1 Combustible (diesel) 423L
2 Aceite de motor 32L
3
Aceite para convertidor y caja
de engranajes
38L
4 Aceite para sistema hidráulico 300L
5
Aceite para ejes motores
(delantero/trasero)
51L

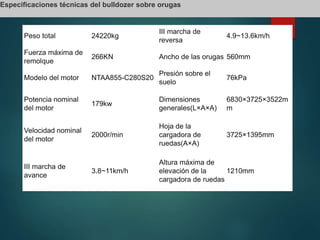

49. Peso total 24220kg
III marcha de
reversa
4.9~13.6km/h
Fuerza máxima de
remolque
266KN Ancho de las orugas 560mm
Modelo del motor NTAA855-C280S20
Presión sobre el
suelo
76kPa
Potencia nominal
del motor
179kw
Dimensiones
generales(L×A×A)
6830×3725×3522m
m
Velocidad nominal
del motor
2000r/min
Hoja de la
cargadora de
ruedas(A×A)
3725×1395mm
III marcha de
avance
3.8~11km/h
Altura máxima de
elevación de la
cargadora de ruedas
1210mm
Especificaciones técnicas del bulldozer sobre orugas

50. motoniveladora

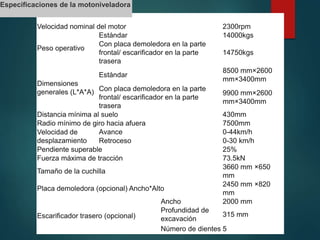

52. Potencia nominal del motor 125kw /170HP
Velocidad nominal del motor 2300rpm
Peso operativo
Estándar 14000kgs
Con placa demoledora en la parte
frontal/ escarificador en la parte
trasera
14750kgs
Dimensiones
generales (L*A*A)
Estándar
8500 mm×2600
mm×3400mm
Con placa demoledora en la parte
frontal/ escarificador en la parte
trasera
9900 mm×2600
mm×3400mm
Distancia mínima al suelo 430mm
Radio mínimo de giro hacia afuera 7500mm
Velocidad de
desplazamiento
Avance 0-44km/h
Retroceso 0-30 km/h
Pendiente superable 25%
Fuerza máxima de tracción 73.5kN
Tamaño de la cuchilla
3660 mm ×650
mm
Placa demoledora (opcional) Ancho*Alto
2450 mm ×820
mm
Escarificador trasero (opcional)
Ancho 2000 mm
Profundidad de
excavación
315 mm
Número de dientes 5
Especificaciones de la motoniveladora

53. Retroexcavadora

55. Especificaciones técnicas principales of the Backhoe Loader
1 Carga nominal 1700Kg (balde estándar)
2 Peso de operación 8000Kg (balde estándar)
3
Capacidad de elevación nominal
del balde de carga
>34KN
4 Capacidad del balde de carga 1.0m3 (balde estándar)
5 Máx. fuerza de desprendimiento >49kN (brazo); 60kN (balde)
6 Máx. altura de descarga 2714mm (balde estándar)
7 Max. alcance de descarga 84mm (balde estándar)
8
Angulo de descarga en la altura
máxima
43.5º(balde estándar)
9
Angulo de
inclinación del
balde
En el suelo
41° 41.7° (350)
Para el
transporte
Exterior de rueda delantera
3795mm para 2WD 4300mm
para 4WD
10
Max. profundidad de excavación
(con balde inferior horizontal)
80mm
11 Mín. radio de giro 4380mm
12
Tiempo de elevación del balde de
carga
≤5.1s
13
Tiempo de bajada del balde de
carga
≤4.0s
14 Tiempo de descarga ≤1.5s

59. GRACIAS….
