Maquinaria de la construcción 89

MAQUINARIA DE LA
CONSTRUCCIÓN
BRIGADA #3
1. RONELY MARTÍNEZ PABLO
2. DHALIA SALGADO JAVIER
3. VALERIO ESPINOZA ZARAGOZA
4. LEODAN MARTÍNEZ ESPINOBARROS
5. PABLO DÍAZ BELTRÁN
6. VICTOR DANIEL GARCÍA
7. EDUARDO PINEDA GARCÍA
8. JORGE MIRANDA CRISTINO
MOVIMIENTO DE TIERRAS.

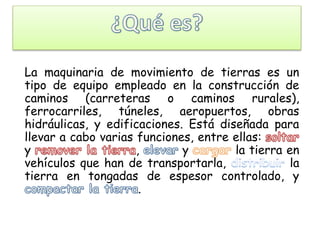

La maquinaria de movimiento de tierras es un
tipo de equipo empleado en la construcción de
caminos (carreteras o caminos rurales),
ferrocarriles, túneles, aeropuertos, obras
hidráulicas, y edificaciones. Está diseñada para
llevar a cabo varias funciones, entre ellas:
y , y la tierra en
vehículos que han de transportarla, la
tierra en tongadas de espesor controlado, y
.

emover parte de la capa del suelo, de
forma de modificar el perfil de la
tierra según los requerimientos del
proyecto de ingeniería específico.
ransportar materiales (agregados,
agua, elementos a incorporar en la
construcción.
argar y descargar materiales de
construcción.
onformar el terreno.

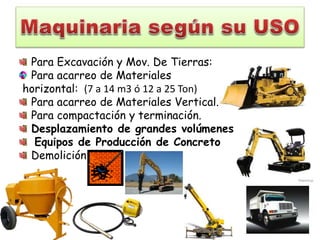

Para Excavación y Mov. De Tierras:
Para acarreo de Materiales
horizontal: (7 a 14 m3 ó 12 a 25 Ton)
Para acarreo de Materiales Vertical.
Para compactación y terminación.
Desplazamiento de grandes volúmenes de terreno:

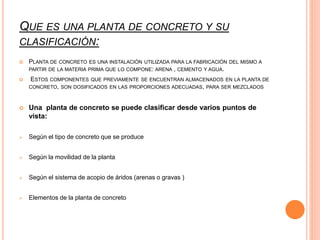

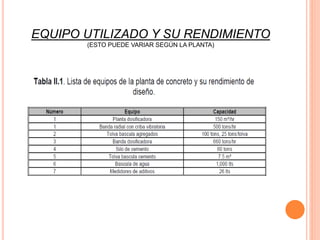

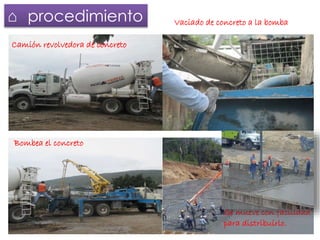

Equipos de Producción de Concreto
Demolición

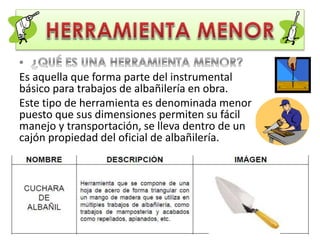

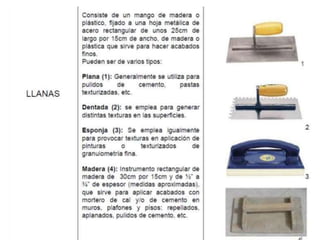

Es aquella que forma parte del instrumental
básico para trabajos de albañilería en obra.
Este tipo de herramienta es denominada menor
puesto que sus dimensiones permiten su fácil
manejo y transportación, se lleva dentro de un
cajón propiedad del oficial de albañilería.

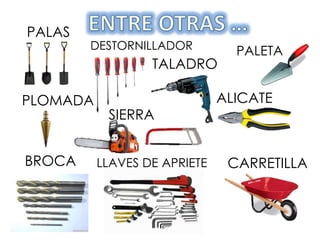

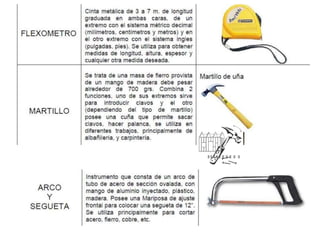

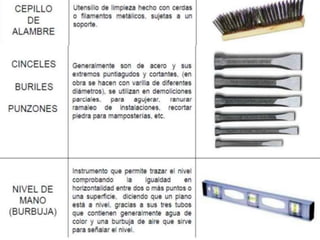

PALAS
PALETA
PLOMADA
BROCA CARRETILLA
DESTORNILLADOR
ALICATE
LLAVES DE APRIETE
TALADRO
SIERRA

Usar ropa de trabajo con puños ajustables.
No es recomendable llevar colgantes, cadenas, ropa suelta, etc. que puedan
engancharse con elementos de la máquina.
Se deberán utilizar los equipos de protección individual que figuren en el Plan
de Seguridad y Salud para las situaciones señaladas en el mismo.
A continuación se muestra un ejemplo de los equipos que se suelen utilizar:
Calzado de seguridad. Su uso es obligatorio en una obra. Deberá poseer
suela anti perforante/antideslizante.
Casco de protección. Se deberá usar cuando al bajar de la cabina exista
riesgo de caída de objetos o de golpes en la cabeza.
Protectores auditivos. Será obligatorio cuando el valor de exposición a ruido
supere los 87 dB(A).
Guantes. Se recomienda su uso en las operaciones de control del estado de
la máquina.
Ropa o chaleco reflectante. Será obligatorio cuando existan otros vehículos
trabajando en las proximidades.

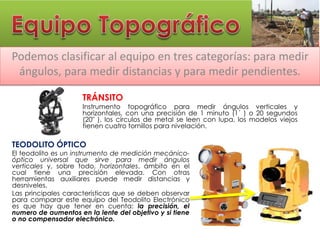

Podemos clasificar al equipo en tres categorías: para medir
ángulos, para medir distancias y para medir pendientes.
TRÁNSITO
Instrumento topográfico para medir ángulos verticales y
horizontales, con una precisión de 1 minuto (1´ ) o 20 segundos
(20" ), los círculos de metal se leen con lupa, los modelos viejos
tienen cuatro tornillos para nivelación.
TEODOLITO ÓPTICO
El teodolito es un instrumento de medición mecánico-
óptico universal que sirve para medir ángulos
verticales y, sobre todo, horizontales, ámbito en el
cual tiene una precisión elevada. Con otras
herramientas auxiliares puede medir distancias y
desniveles.
Las principales características que se deben observar
para comparar este equipo del Teodolito Electrónico
es que hay que tener en cuenta: la precisión, el
numero de aumentos en la lente del objetivo y si tiene
o no compensador electrónico.

• ESTACIÓN TOTAL:
mide ángulos y distancias simultáneamente. La
distancia horizontal, la diferencia de alturas y las
coordenadas se calculan automáticamente.
Todas las mediciones e información adicional se
pueden grabar.
• NIVELES ELECTRÓNICOS
Pueden hacer lecturas electrónicamente con
estadales con código de barras, esto resulta
muy práctico
• NAVEGADORES GPS.
Proporciona nuestra posición en el plano
horizontal y pueden indicar la elevación por
medio de la misma señal de los satélites
• BALIZA.
Ubica un sitio en relación a otros,
fácilmente ubicables, que aseguran el
poder encontrarlo.

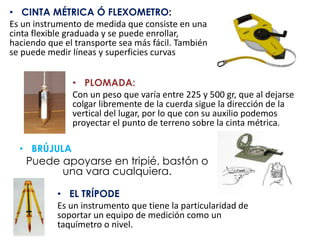

• CINTA MÉTRICA Ó FLEXOMETRO:
Es un instrumento de medida que consiste en una
cinta flexible graduada y se puede enrollar,
haciendo que el transporte sea más fácil. También
se puede medir líneas y superficies curvas
• PLOMADA:
Con un peso que varía entre 225 y 500 gr, que al dejarse
colgar libremente de la cuerda sigue la dirección de la
vertical del lugar, por lo que con su auxilio podemos
proyectar el punto de terreno sobre la cinta métrica.
• BRÚJULA
Puede apoyarse en tripié, bastón o
una vara cualquiera.
• EL TRÍPODE
Es un instrumento que tiene la particularidad de
soportar un equipo de medición como un
taquímetro o nivel.

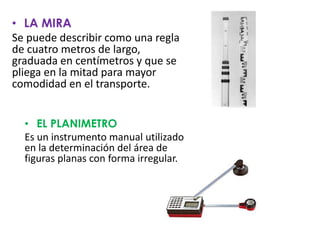

• LA MIRA
Se puede describir como una regla
de cuatro metros de largo,
graduada en centímetros y que se
pliega en la mitad para mayor
comodidad en el transporte.
• EL PLANIMETRO
Es un instrumento manual utilizado
en la determinación del área de
figuras planas con forma irregular.

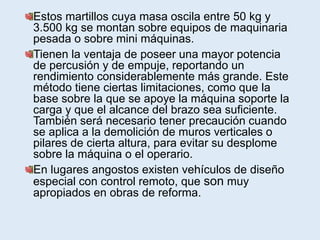

Estos martillos cuya masa oscila entre 50 kg y
3.500 kg se montan sobre equipos de maquinaria
pesada o sobre mini máquinas.
Tienen la ventaja de poseer una mayor potencia
de percusión y de empuje, reportando un
rendimiento considerablemente más grande. Este
método tiene ciertas limitaciones, como que la
base sobre la que se apoye la máquina soporte la
carga y que el alcance del brazo sea suficiente.
También será necesario tener precaución cuando
se aplica a la demolición de muros verticales o
pilares de cierta altura, para evitar su desplome
sobre la máquina o el operario.
En lugares angostos existen vehículos de diseño
especial con control remoto, que son muy
apropiados en obras de reforma.

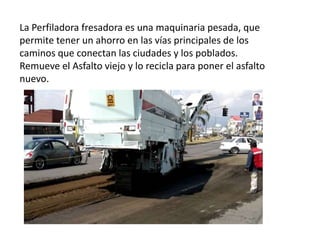

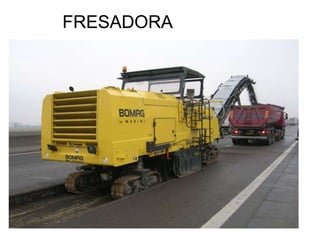

La Perfiladora fresadora es una maquinaria pesada, que
permite tener un ahorro en las vías principales de los
caminos que conectan las ciudades y los poblados.
Remueve el Asfalto viejo y lo recicla para poner el asfalto
nuevo.

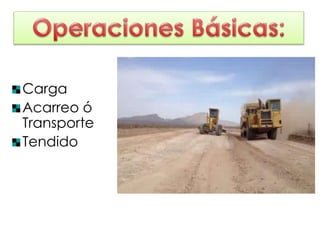

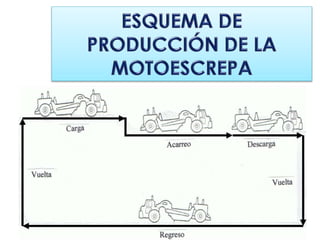

Carga
Acarreo ó
Transporte
Tendido

PALAS MECANICAS
Y CARGADORES
FRONTALES

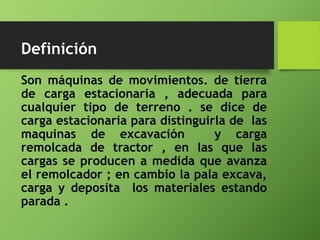

Son máquinas de movimientos. de tierra
de carga estacionaria , adecuada para
cualquier tipo de terreno . se dice de
carga estacionaria para distinguirla de las
maquinas de excavación y carga
remolcada de tractor , en las que las
cargas se producen a medida que avanza
el remolcador ; en cambio la pala excava,
carga y deposita los materiales estando
parada .
Definición

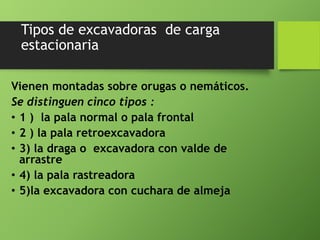

Tipos de excavadoras de carga
estacionaria
Vienen montadas sobre orugas o nemáticos.
Se distinguen cinco tipos :
• 1 ) la pala normal o pala frontal
• 2 ) la pala retroexcavadora
• 3) la draga o excavadora con valde de
arrastre
• 4) la pala rastreadora
• 5)la excavadora con cuchara de almeja

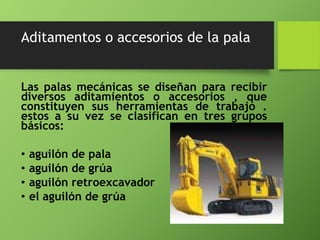

Aditamentos o accesorios de la pala
Las palas mecánicas se diseñan para recibir
diversos aditamientos o accesorios , que
constituyen sus herramientas de trabajo .
estos a su vez se clasifican en tres grupos
básicos:
• aguilón de pala
• aguilón de grúa
• aguilón retroexcavador
• el aguilón de grúa

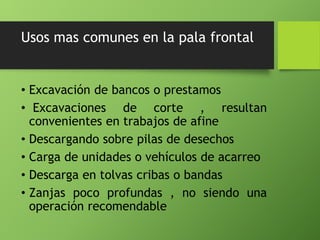

Usos mas comunes en la pala frontal
• Excavación de bancos o prestamos
• Excavaciones de corte , resultan
convenientes en trabajos de afine
• Descargando sobre pilas de desechos
• Carga de unidades o vehículos de acarreo
• Descarga en tolvas cribas o bandas
• Zanjas poco profundas , no siendo una
operación recomendable

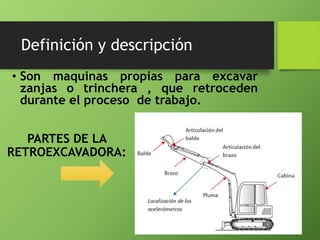

Definición y descripción
• Son maquinas propias para excavar
zanjas o trinchera , que retroceden
durante el proceso de trabajo.
PARTES DE LA
RETROEXCAVADORA:

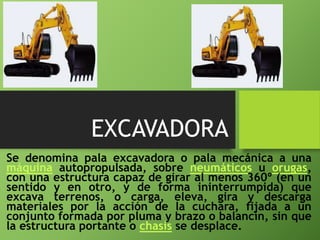

EXCAVADORA
Se denomina pala excavadora o pala mecánica a una
máquina autopropulsada, sobre neumáticos u orugas,
con una estructura capaz de girar al menos 360º (en un
sentido y en otro, y de forma ininterrumpida) que
excava terrenos, o carga, eleva, gira y descarga
materiales por la acción de la cuchara, fijada a un
conjunto formada por pluma y brazo o balancín, sin que
la estructura portante o chasis se desplace.

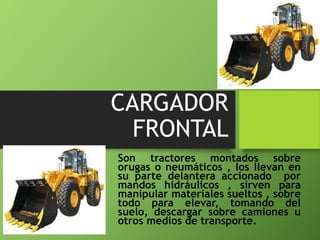

CARGADOR
FRONTAL
Son tractores montados sobre
orugas o neumáticos , los llevan en
su parte delantera accionado por
mandos hidráulicos , sirven para
manipular materiales sueltos , sobre
todo para elevar, tomando del
suelo, descargar sobre camiones u
otros medios de transporte.

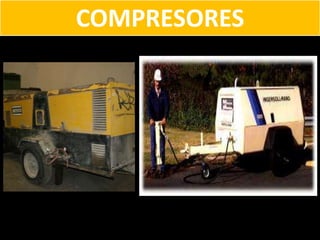

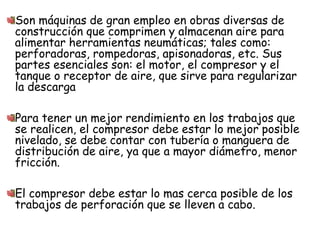

Son máquinas de gran empleo en obras diversas de
construcción que comprimen y almacenan aire para
alimentar herramientas neumáticas; tales como:
perforadoras, rompedoras, apisonadoras, etc. Sus
partes esenciales son: el motor, el compresor y el
tanque o receptor de aire, que sirve para regularizar
la descarga
Para tener un mejor rendimiento en los trabajos que
se realicen, el compresor debe estar lo mejor posible
nivelado, se debe contar con tubería o manguera de
distribución de aire, ya que a mayor diámetro, menor
fricción.
El compresor debe estar lo mas cerca posible de los
trabajos de perforación que se lleven a cabo.

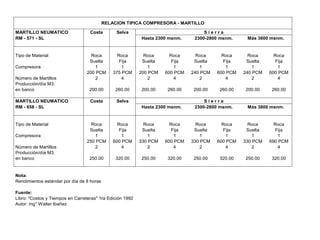

RELACION TIPICA COMPRESORA - MARTILLO
MARTILLO NEUMATICO Costa Selva S i e r r a
RM - 571 - SL Hasta 2300 msnm. 2300-2800 msnm. Más 3800 msnm.
Tipo de Material Roca Roca Roca Roca Roca Roca Roca Roca
Suelta Fija Suelta Fija Suelta Fija Suelta Fija
Compresora 1 1 1 1 1 1 1 1
200 PCM 375 PCM 200 PCM 600 PCM 240 PCM 600 PCM 240 PCM 600 PCM
Número de Martillos 2 4 2 4 2 4 2 4
Producción/día M3.
en banco 200.00 260.00 200.00 260.00 200.00 260.00 200.00 260.00
MARTILLO NEUMATICO Costa Selva S i e r r a
RM - 658 - SL Hasta 2300 msnm. 2300-2800 msnm. Más 3800 msnm.
Tipo de Material Roca Roca Roca Roca Roca Roca Roca Roca
Suelta Fija Suelta Fija Suelta Fija Suelta Fija
Compresora 1 1 1 1 1 1 1 1
250 PCM 600 PCM 330 PCM 600 PCM 330 PCM 600 PCM 330 PCM 690 PCM
Número de Martillos 2 4 2 4 2 4 2 4
Producción/día M3.
en banco 250.00 320.00 250.00 320.00 250.00 320.00 250.00 320.00
Nota:
Rendimientos estándar por día de 8 horas
Fuente:
Libro: "Costos y Tiempos en Carreteras" 1ra Edición 1992
Autor: Ing° Walter Ibañez

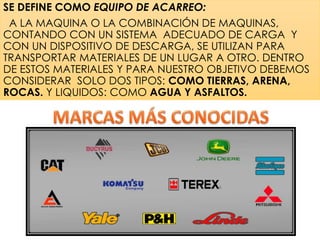

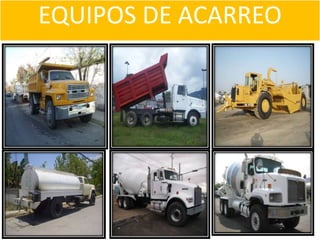

SE DEFINE COMO EQUIPO DE ACARREO:
A LA MAQUINA O LA COMBINACIÓN DE MAQUINAS,
CONTANDO CON UN SISTEMA ADECUADO DE CARGA Y
CON UN DISPOSITIVO DE DESCARGA, SE UTILIZAN PARA
TRANSPORTAR MATERIALES DE UN LUGAR A OTRO. DENTRO
DE ESTOS MATERIALES Y PARA NUESTRO OBJETIVO DEBEMOS
CONSIDERAR SOLO DOS TIPOS: COMO TIERRAS, ARENA,
ROCAS. Y LIQUIDOS: COMO AGUA Y ASFALTOS.

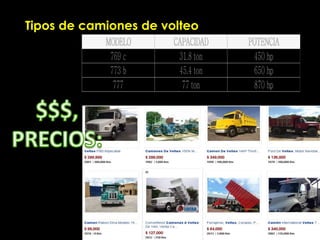

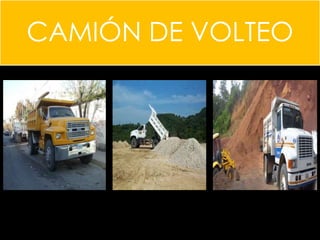

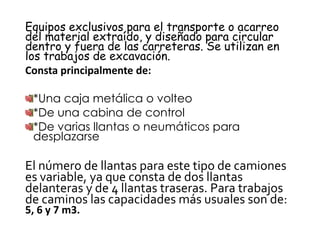

Equipos exclusivos para el transporte o acarreo
del material extraído, y diseñado para circular
dentro y fuera de las carreteras. Se utilizan en
los trabajos de excavación.
Consta principalmente de:
*Una caja metálica o volteo
*De una cabina de control
*De varias llantas o neumáticos para
desplazarse
El número de llantas para este tipo de camiones
es variable, ya que consta de dos llantas
delanteras y de 4 llantas traseras. Para trabajos
de caminos las capacidades más usuales son de:
5, 6 y 7 m3.

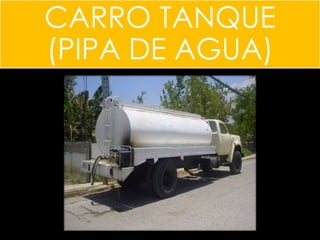

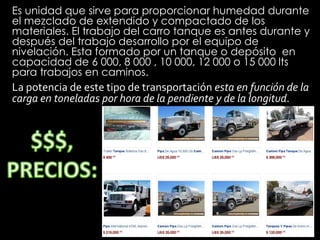

Es unidad que sirve para proporcionar humedad durante
el mezclado de extendido y compactado de los
materiales. El trabajo del carro tanque es antes durante y
después del trabajo desarrollo por el equipo de
nivelación. Esta formado por un tanque o depósito en
capacidad de 6 000, 8 000 , 10 000, 12 000 o 15 000 lts
para trabajos en caminos.
La potencia de este tipo de transportación esta en función de la
carga en toneladas por hora de la pendiente y de la longitud.

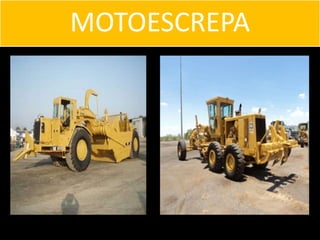

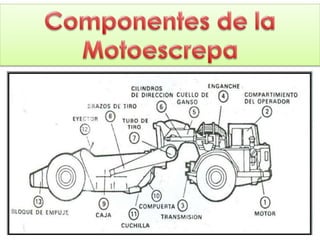

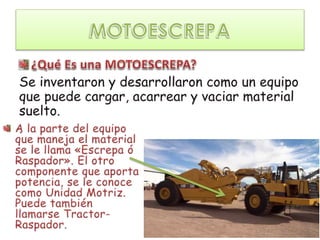

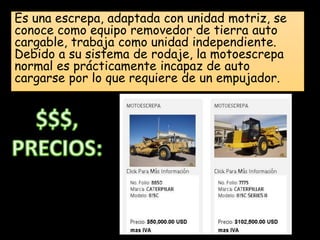

Es una escrepa, adaptada con unidad motriz, se
conoce como equipo removedor de tierra auto
cargable, trabaja como unidad independiente.
Debido a su sistema de rodaje, la motoescrepa
normal es prácticamente incapaz de auto
cargarse por lo que requiere de un empujador.

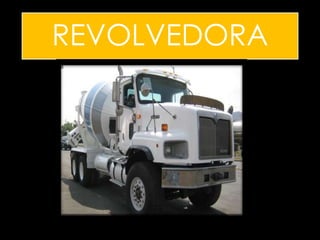

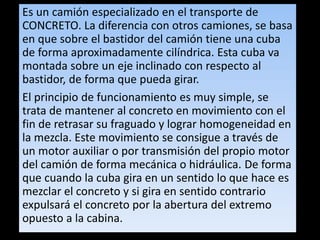

Es un camión especializado en el transporte de
CONCRETO. La diferencia con otros camiones, se basa
en que sobre el bastidor del camión tiene una cuba
de forma aproximadamente cilíndrica. Esta cuba va
montada sobre un eje inclinado con respecto al
bastidor, de forma que pueda girar.
El principio de funcionamiento es muy simple, se
trata de mantener al concreto en movimiento con el
fin de retrasar su fraguado y lograr homogeneidad en
la mezcla. Este movimiento se consigue a través de
un motor auxiliar o por transmisión del propio motor
del camión de forma mecánica o hidráulica. De forma
que cuando la cuba gira en un sentido lo que hace es
mezclar el concreto y si gira en sentido contrario
expulsará el concreto por la abertura del extremo
opuesto a la cabina.

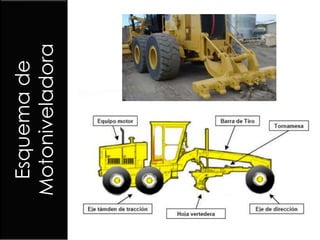

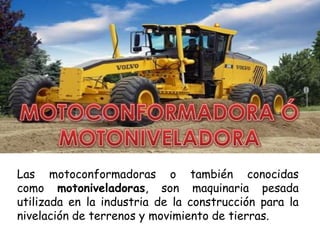

Las motoconformadoras o también conocidas
como motoniveladoras, son maquinaria pesada
utilizada en la industria de la construcción para la
nivelación de terrenos y movimiento de tierras.

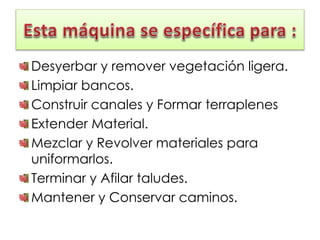

Desyerbar y remover vegetación ligera.
Limpiar bancos.
Construir canales y Formar terraplenes
Extender Material.
Mezclar y Revolver materiales para
uniformarlos.
Terminar y Afilar taludes.
Mantener y Conservar caminos.

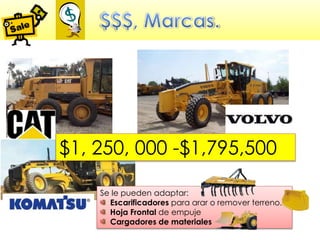

Se le pueden adaptar:
Escarificadores para arar o remover terreno.
Hoja Frontal de empuje
Cargadores de materiales
$1, 250, 000 -$1,795,500

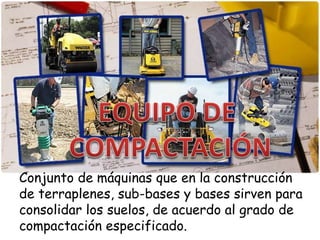

Conjunto de máquinas que en la construcción
de terraplenes, sub-bases y bases sirven para
consolidar los suelos, de acuerdo al grado de
compactación especificado.

Son útiles para compactar suelos que contengan
suficientes cantidades de finos, como arcillas y
limos.

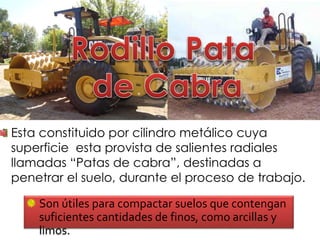

Esta constituido por cilindro metálico cuya
superficie esta provista de salientes radiales
llamadas “Patas de cabra”, destinadas a
penetrar el suelo, durante el proceso de trabajo.

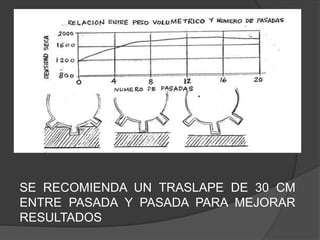

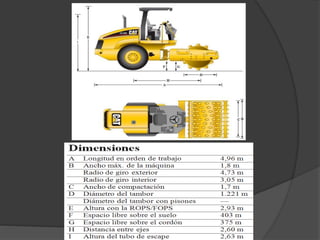

SE RECOMIENDA UN TRASLAPE DE 30 CM
ENTRE PASADA Y PASADA PARA MEJORAR
RESULTADOS

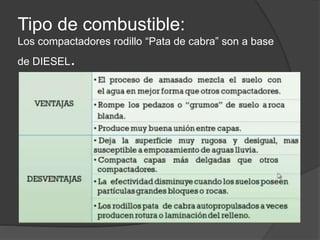

Tipo de combustible:
Los compactadores rodillo “Pata de cabra” son a base
de DIESEL.

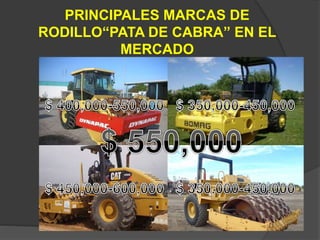

PRINCIPALES MARCAS DE
RODILLO“PATA DE CABRA” EN EL
MERCADO

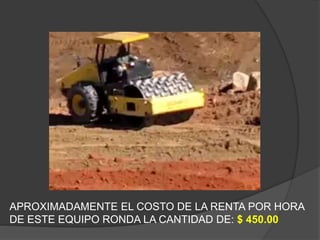

APROXIMADAMENTE EL COSTO DE LA RENTA POR HORA
DE ESTE EQUIPO RONDA LA CANTIDAD DE: $ 450.00

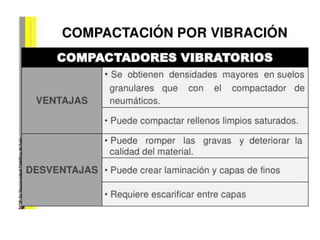

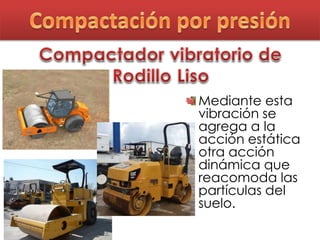

Mediante esta
vibración se
agrega a la
acción estática
otra acción
dinámica que
reacomoda las
partículas del
suelo.

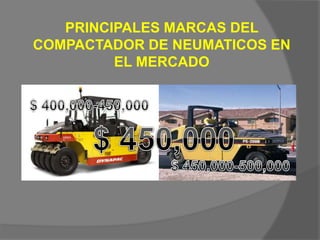

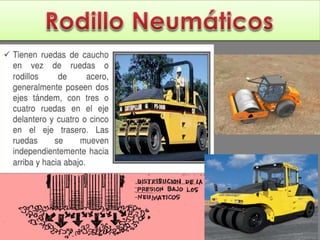

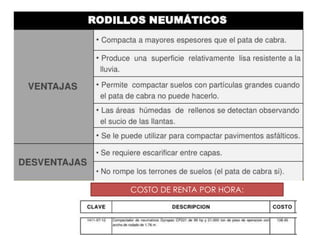

PRINCIPALES MARCAS DEL
COMPACTADOR DE NEUMATICOS EN
EL MERCADO

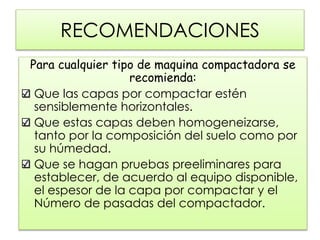

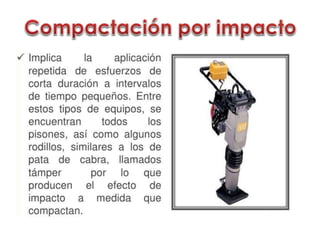

RECOMENDACIONES
Para cualquier tipo de maquina compactadora se
recomienda:
Que las capas por compactar estén
sensiblemente horizontales.
Que estas capas deben homogeneizarse,
tanto por la composición del suelo como por
su húmedad.
Que se hagan pruebas preeliminares para
establecer, de acuerdo al equipo disponible,
el espesor de la capa por compactar y el
Número de pasadas del compactador.

 BOMBAS DE CONCRETO
Cada camión bomba varía de
tamaño con longitudes de brazo que
se extienden de 17 a 61 m. Los brazos
están disponibles en tres o cuatro
modelos de sección, con una altura
de despliegue de solamente de 4.9 m,
o más largos modelos de la quinta
sección capaces de extenderse más
de 61 m.
El vehículo se puede parquear
cerca del borde o fuera del sitio y,
usando una brazo tubería
extendido, bombea el concreto
hacia el área deseada.
El camión de bomba de concreto
es un vehículo que utiliza un motor
diésel automotor que incluye un
brazo muy largo para ayudar a
alcanzar áreas elevadas.
Estos camiones se utilizan en una
gran variedad de trabajos, desde
las losas y edificios de altura
media.

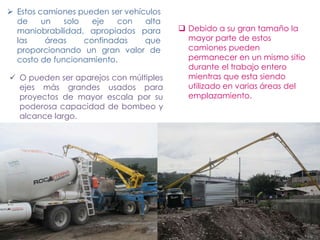

 Estos camiones pueden ser vehículos
de un solo eje con alta
maniobrabilidad, apropiados para
las áreas confinadas que
proporcionando un gran valor de
costo de funcionamiento.
 O pueden ser aparejos con múltiples
ejes más grandes usados para
proyectos de mayor escala por su
poderosa capacidad de bombeo y
alcance largo.
 Debido a su gran tamaño la
mayor parte de estos
camiones pueden
permanecer en un mismo sitio
durante el trabajo entero
mientras que esta siendo
utilizado en varias áreas del
emplazamiento.

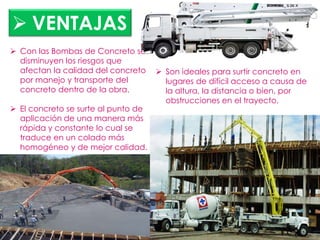

 Con las Bombas de Concreto se
disminuyen los riesgos que
afectan la calidad del concreto
por manejo y transporte del
concreto dentro de la obra.
 El concreto se surte al punto de
aplicación de una manera más
rápida y constante lo cual se
traduce en un colado más
homogéneo y de mejor calidad.
 Son ideales para surtir concreto en
lugares de difícil acceso a causa de
la altura, la distancia o bien, por
obstrucciones en el trayecto.
 VENTAJAS

 Pueden mover con facilidad el
concreto sobre obstrucciones que
sería imposible vencer por camiones
revolvedores o difíciles de accesar
incluso para personal con una
simple carretilla o acarreando botes
llenos de concreto.
 Por otra parte, con las Bombas
de Concreto se disminuyen los
márgenes de desperdicio lo
que representa un menor costo
en la ejecución de la obra.
 Por último, se obtiene una reducción
en el tiempo de colado, lo que se
transforma en una disminución en el
costo de la mano de obra,
reduciendo positivamente el
presupuesto de la obra.

Camión revolvedora de concreto
⌂ procedimiento Vaciado de concreto a la bomba
Bombea el concreto
Se mueve con facilidad
para distribuirlo.

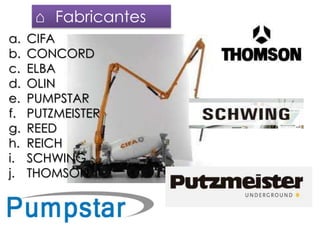

a. CIFA
b. CONCORD
c. ELBA
d. OLIN
e. PUMPSTAR
f. PUTZMEISTER
g. REED
h. REICH
i. SCHWING
j. THOMSON
⌂ Fabricantes

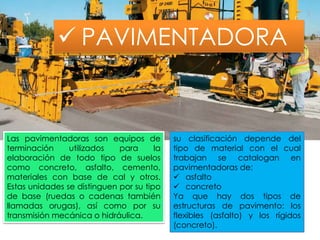

 PAVIMENTADORA
Las pavimentadoras son equipos de
terminación utilizados para la
elaboración de todo tipo de suelos
como concreto, asfalto, cemento,
materiales con base de cal y otros.

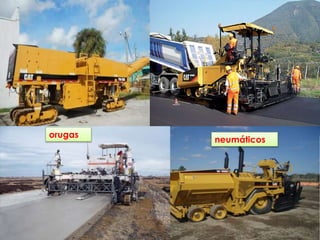

Estas unidades se distinguen por su tipo
de base (ruedas o cadenas también
llamadas orugas), así como por su
transmisión mecánica o hidráulica.
su clasificación depende del
tipo de material con el cual
trabajan se catalogan en
pavimentadoras de:
 asfalto
 concreto
Ya que hay dos tipos de
estructuras de pavimento: los
flexibles (asfalto) y los rígidos
(concreto).

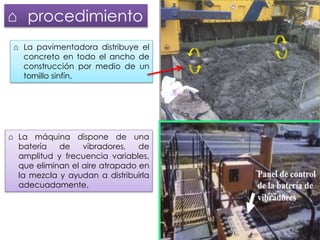

⌂ La pavimentadora distribuye el
concreto en todo el ancho de
construcción por medio de un
tornillo sinfín.
⌂ La máquina dispone de una
batería de vibradores, de
amplitud y frecuencia variables,
que eliminan el aire atrapado en
la mezcla y ayudan a distribuirla
adecuadamente.
⌂ procedimiento

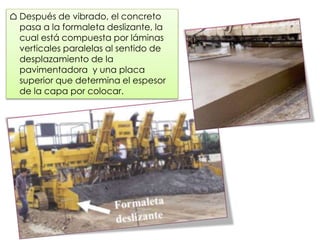

⌂ Después de vibrado, el concreto
pasa a la formaleta deslizante, la
cual está compuesta por láminas
verticales paralelas al sentido de
desplazamiento de la
pavimentadora y una placa
superior que determina el espesor
de la capa por colocar.

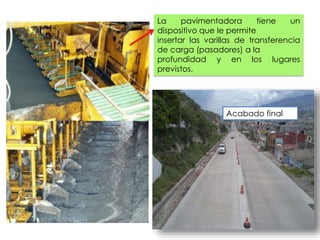

La pavimentadora tiene un
dispositivo que le permite
insertar las varillas de transferencia
de carga (pasadores) a la
profundidad y en los lugares
previstos.
Acabado final

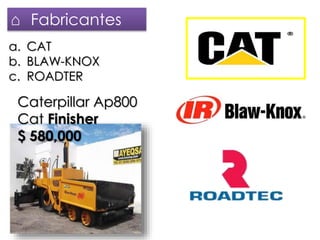

a. CAT
b. BLAW-KNOX
c. ROADTER
⌂ Fabricantes
Caterpillar Ap800
Cat Finisher
$ 580,000

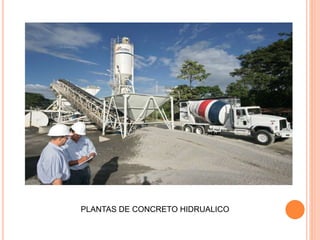

PLANTAS DE CONCRETO HIDRUALICO

QUE ES UNA PLANTA DE CONCRETO Y SU
CLASIFICACIÓN:
 PLANTA DE CONCRETO ES UNA INSTALACIÓN UTILIZADA PARA LA FABRICACIÓN DEL MISMO A
PARTIR DE LA MATERIA PRIMA QUE LO COMPONE: ARENA , CEMENTO Y AGUA.
 ESTOS COMPONENTES QUE PREVIAMENTE SE ENCUENTRAN ALMACENADOS EN LA PLANTA DE
CONCRETO, SON DOSIFICADOS EN LAS PROPORCIONES ADECUADAS, PARA SER MEZCLADOS
 Una planta de concreto se puede clasificar desde varios puntos de
vista:
 Según el tipo de concreto que se produce
 Según la movilidad de la planta
 Según el sistema de acopio de áridos (arenas o gravas )
 Elementos de la planta de concreto

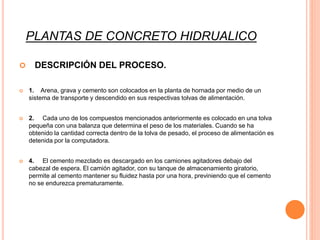

PLANTAS DE CONCRETO HIDRUALICO
 DESCRIPCIÓN DEL PROCESO.
 1. Arena, grava y cemento son colocados en la planta de hornada por medio de un
sistema de transporte y descendido en sus respectivas tolvas de alimentación.
 2. Cada uno de los compuestos mencionados anteriormente es colocado en una tolva
pequeña con una balanza que determina el peso de los materiales. Cuando se ha
obtenido la cantidad correcta dentro de la tolva de pesado, el proceso de alimentación es
detenida por la computadora.
 4. El cemento mezclado es descargado en los camiones agitadores debajo del
cabezal de espera. El camión agitador, con su tanque de almacenamiento giratorio,
permite al cemento mantener su fluidez hasta por una hora, previniendo que el cemento
no se endurezca prematuramente.

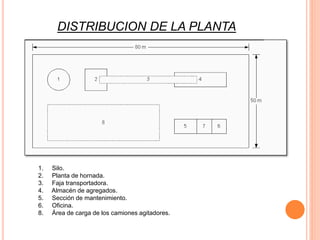

DISTRIBUCION DE LA PLANTA
1. Silo.
2. Planta de hornada.
3. Faja transportadora.
4. Almacén de agregados.
5. Sección de mantenimiento.
6. Oficina.
8. Área de carga de los camiones agitadores.

EQUIPO UTILIZADO Y SU RENDIMIENTO
(ESTO PUEDE VARIAR SEGÚN LA PLANTA)

PLANTAS DE MEZCLADO
CENTRAL, MÓVILES Y
ESTACIONARIAS
CONVEMAT 35 (ST-BP).
Granulometría mixta hasta 15 mm.
Propulsión a sistema neumático con
caudal regulable. Eventualmente
cuchara de carga y compresor
incorporado. Motor eléctrico o diesel.
Rendimiento: 2.5 a 4.5 m3/hr, de
material transportado.
MEZCLADORA Y
TRANSPORTADORA DE
MEZCLAS SECAS Y SEMISECAS

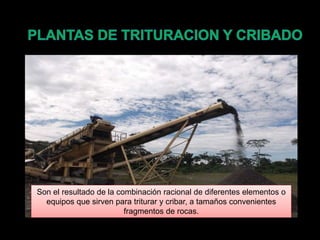

Son el resultado de la combinación racional de diferentes elementos o
equipos que sirven para triturar y cribar, a tamaños convenientes
fragmentos de rocas.

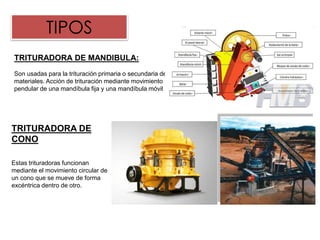

TIPOS
TRITURADORA DE MANDIBULA:
Son usadas para la trituración primaria o secundaria de
materiales. Acción de trituración mediante movimiento
pendular de una mandíbula fija y una mandíbula móvil
TRITURADORA DE
CONO
Estas trituradoras funcionan
mediante el movimiento circular de
un cono que se mueve de forma
excéntrica dentro de otro.

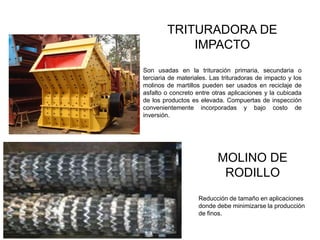

TRITURADORA DE
IMPACTO
Son usadas en la trituración primaria, secundaria o
terciaria de materiales. Las trituradoras de impacto y los
molinos de martillos pueden ser usados en reciclaje de
asfalto o concreto entre otras aplicaciones y la cubicada
de los productos es elevada. Compuertas de inspección
convenientemente incorporadas y bajo costo de
inversión.
MOLINO DE
RODILLO
Reducción de tamaño en aplicaciones
donde debe minimizarse la producción
de finos.

PLANTAS INTEGRADAS DE TRITURACIÓN
Estos sistemas integran las operaciones de trituración y clasificación en ensamblajes móviles o
estacionarios. El montaje, puesta en marcha y desmontaje en campo son sencillos, rápidos y
económicos.

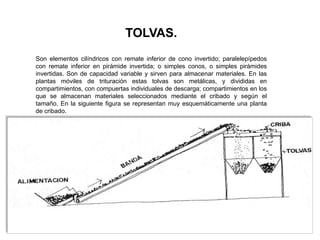

TOLVAS.
Son elementos cilíndricos con remate inferior de cono invertido; paralelepípedos
con remate inferior en pirámide invertida; o simples conos, o simples pirámides
invertidas. Son de capacidad variable y sirven para almacenar materiales. En las
plantas móviles de trituración estas tolvas son metálicas, y divididas en
compartimientos, con compuertas individuales de descarga; compartimientos en los
que se almacenan materiales seleccionados mediante el cribado y según el
tamaño. En la siguiente figura se representan muy esquemáticamente una planta
de cribado.

PLANTAS COMBINADAS.
Con todos los elementos estudiados se pueden
integrar plantas de trituración, tal como se
representan en los dibujos de la Fig. Siguiente.
Los elementos de una planta de
trituración son:
 Unidad de alimentación, Unidad
primaria de trituración, Unidad
intermedia o secundaria, Unidad para la
producción de finos, Medios de
transportes, cribado, alimentación y
descarga.

¡¡¡Gracias por su
atención!!!

Maquinaria de la construcción 89

Más contenido relacionado

La actualidad más candente

Similar a Maquinaria de la construcción 89

Último

Maquinaria de la construcción 89
