El multímetro es un dispositivo esencial en electrónica y telecomunicaciones, destinado a medir múltiples magnitudes eléctricas como voltaje, corriente y resistencia. Existen versiones digitales y analógicas, y su funcionamiento se basa en la conversión de señales eléctricas en valores legibles. Además, el multímetro cuenta con partes fundamentales como pantalla, selector de función, bornes de conexión y puntas de prueba que permiten realizar las mediciones de manera precisa y segura.

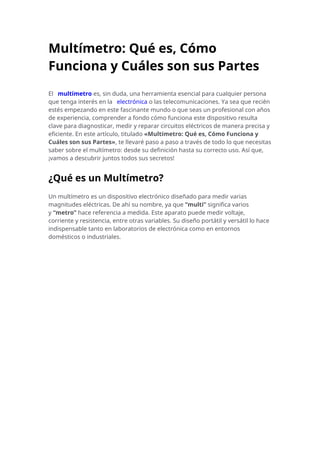

1. Multímetro: Qué es, Cómo
Funciona y Cuáles son sus Partes
El multímetro es, sin duda, una herramienta esencial para cualquier persona
que tenga interés en la electrónica o las telecomunicaciones. Ya sea que recién
estés empezando en este fascinante mundo o que seas un profesional con años
de experiencia, comprender a fondo cómo funciona este dispositivo resulta
clave para diagnosticar, medir y reparar circuitos eléctricos de manera precisa y
eficiente. En este artículo, titulado «Multímetro: Qué es, Cómo Funciona y
Cuáles son sus Partes», te llevaré paso a paso a través de todo lo que necesitas
saber sobre el multímetro: desde su definición hasta su correcto uso. Así que,
¡vamos a descubrir juntos todos sus secretos!
¿Qué es un Multímetro?
Un multímetro es un dispositivo electrónico diseñado para medir varias
magnitudes eléctricas. De ahí su nombre, ya que “multi” significa varios
y “metro” hace referencia a medida. Este aparato puede medir voltaje,
corriente y resistencia, entre otras variables. Su diseño portátil y versátil lo hace
indispensable tanto en laboratorios de electrónica como en entornos
domésticos o industriales.

2. Comprar en Amazon
Los multímetros pueden ser digitales o analógicos:
 Multímetro digital: Muestra los valores medidos en una pantalla de cristal
líquido (LCD) de manera precisa y fácil de leer.
 Multímetro analógico: Utiliza una aguja que se mueve sobre una escala para
indicar el valor medido. Aunque menos común hoy en día, todavía se utilizan en
aplicaciones específicas.
¿Cuáles son las partes del Multímetro?

3. Las partes de un multímetro son fundamentales para su funcionamiento, ya
que cada componente tiene un propósito específico que permite realizar las
mediciones eléctricas de manera segura y precisa. A continuación, te detallo las
principales partes de un multímetro y su función:
 Pantalla (Display)
En los multímetros digitales, la pantalla es donde se muestran los valores
medidos, como el voltaje, la corriente o la resistencia. Generalmente, es una
pantalla de cristal líquido (LCD) que muestra los números de manera clara.
Algunos modelos también muestran otros indicadores, como símbolos de
batería baja, unidades de medida o la polaridad.
 Selector de Función (Dial o Interruptor Giratorio)

4. Permite seleccionar qué tipo de medición deseas realizar (voltaje, corriente,
resistencia, etc.) y en qué rango lo vas a hacer. Este es uno de los componentes
más importantes, ya que determina la función que realizará el multímetro.
El dial suele tener iconos o abreviaturas como «V» para voltaje, «A» para
corriente, y «Ω» para resistencia.
 Bornes de Conexión (Puertos o Terminales)
Son los puntos donde se conectan las puntas de prueba para realizar las
mediciones.
– Puerto COM (Común): Este es el terminal de referencia, generalmente
marcado con «COM» y asociado a la punta negra. Se usa para todas las
mediciones.
– Puerto de Voltaje/Resistencia (VΩ): Este puerto es para conectar la punta
roja cuando se miden voltaje, resistencia o continuidad.
– Puerto de Corriente (A o mA): Se utiliza para medir corriente, y dependiendo
de la magnitud de la corriente, algunos multímetros tienen varios puertos
dedicados para mediciones de corriente alta o baja.
En algunos multímetros, los puertos están etiquetados para indicar su uso
exacto, como «10A» para corrientes mayores o «mA» para pequeñas corrientes.

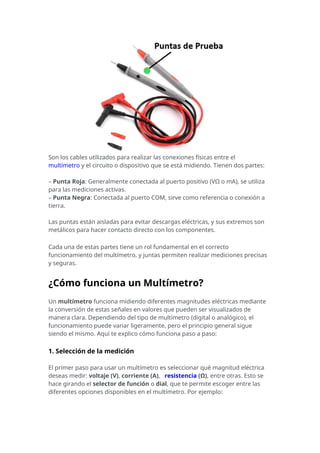

 Puntas de Prueba (Cables de Conexión)

5. Son los cables utilizados para realizar las conexiones físicas entre el
multímetro y el circuito o dispositivo que se está midiendo. Tienen dos partes:
– Punta Roja: Generalmente conectada al puerto positivo (VΩ o mA), se utiliza
para las mediciones activas.
– Punta Negra: Conectada al puerto COM, sirve como referencia o conexión a
tierra.
Las puntas están aisladas para evitar descargas eléctricas, y sus extremos son
metálicos para hacer contacto directo con los componentes.
Cada una de estas partes tiene un rol fundamental en el correcto
funcionamiento del multímetro, y juntas permiten realizar mediciones precisas
y seguras.
¿Cómo funciona un Multímetro?
Un multímetro funciona midiendo diferentes magnitudes eléctricas mediante
la conversión de estas señales en valores que pueden ser visualizados de
manera clara. Dependiendo del tipo de multímetro (digital o analógico), el
funcionamiento puede variar ligeramente, pero el principio general sigue
siendo el mismo. Aquí te explico cómo funciona paso a paso:
1. Selección de la medición
El primer paso para usar un multímetro es seleccionar qué magnitud eléctrica
deseas medir: voltaje (V), corriente (A), resistencia (Ω), entre otras. Esto se
hace girando el selector de función o dial, que te permite escoger entre las
diferentes opciones disponibles en el multímetro. Por ejemplo:

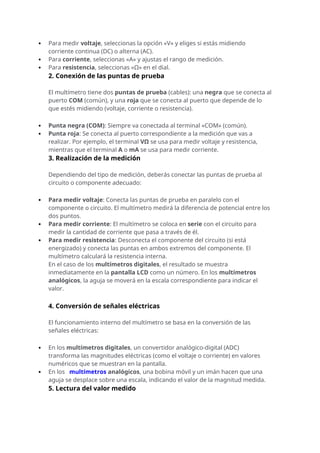

6.  Para medir voltaje, seleccionas la opción «V» y eliges si estás midiendo
corriente continua (DC) o alterna (AC).
 Para corriente, seleccionas «A» y ajustas el rango de medición.
 Para resistencia, seleccionas «Ω» en el dial.
2. Conexión de las puntas de prueba
El multímetro tiene dos puntas de prueba (cables): una negra que se conecta al
puerto COM (común), y una roja que se conecta al puerto que depende de lo
que estés midiendo (voltaje, corriente o resistencia).
 Punta negra (COM): Siempre va conectada al terminal «COM» (común).
 Punta roja: Se conecta al puerto correspondiente a la medición que vas a
realizar. Por ejemplo, el terminal VΩ se usa para medir voltaje y resistencia,
mientras que el terminal A o mA se usa para medir corriente.
3. Realización de la medición
Dependiendo del tipo de medición, deberás conectar las puntas de prueba al
circuito o componente adecuado:
 Para medir voltaje: Conecta las puntas de prueba en paralelo con el
componente o circuito. El multímetro medirá la diferencia de potencial entre los
dos puntos.
 Para medir corriente: El multímetro se coloca en serie con el circuito para
medir la cantidad de corriente que pasa a través de él.
 Para medir resistencia: Desconecta el componente del circuito (si está
energizado) y conecta las puntas en ambos extremos del componente. El
multímetro calculará la resistencia interna.
En el caso de los multímetros digitales, el resultado se muestra
inmediatamente en la pantalla LCD como un número. En los multímetros
analógicos, la aguja se moverá en la escala correspondiente para indicar el
valor.
4. Conversión de señales eléctricas
El funcionamiento interno del multímetro se basa en la conversión de las
señales eléctricas:
 En los multímetros digitales, un convertidor analógico-digital (ADC)
transforma las magnitudes eléctricas (como el voltaje o corriente) en valores
numéricos que se muestran en la pantalla.
 En los multímetros analógicos, una bobina móvil y un imán hacen que una
aguja se desplace sobre una escala, indicando el valor de la magnitud medida.
5. Lectura del valor medido

7. Una vez que el multímetro ha realizado la medición, el valor aparece en la
pantalla (digital) o es indicado por la aguja (analógico). Algunos modelos
permiten mantener el valor en pantalla usando una función llamada hold, lo
cual es útil si necesitas registrar la lectura después de retirar las puntas de
prueba.
6. Mediciones automáticas o manuales
Algunos multímetros automáticos pueden detectar automáticamente el rango
de la magnitud que estás midiendo, lo que facilita el uso para principiantes.
Otros multímetros más simples o avanzados requieren que manualmente elijas
el rango adecuado para evitar lecturas erróneas o sobrecargas en el dispositivo.
7. Función de protección interna
Para evitar daños, los multímetros suelen incorporar fusibles internos que se
funden si la corriente medida es mayor a la capacidad del dispositivo. Esto
protege tanto al multímetro como al usuario de posibles sobrecargas
eléctricas.

9. Multímetro digital AstroAI DM6000AR
★★★★☆17,920
Mide voltaje, corriente, resistencia, continuidad, capacitancia, frecuencia, y
diodos de prueba, transistores y la temperatura
Comprar Ahora

11. Multímetro Digital TM-510, mide voltaje CA/CC
★★★★☆7,337
Medición inteligente, voltímetro de rango automático; probador de voltaje con
función de voltaje sin contacto, mide voltaje CA/CC, resistencia, continuidad.
Comprar Ahora

13. Kit de prueba eléctrica Klein Tools 69149P
★★★★★2,097
Multímetro digital, probador de voltaje sin contacto y probador de toma de
corriente, cables y baterías.
Comprar Ahora

15. AstroAI Multímetro Digital de abrazadera
★★★★☆4,552
Probador de voltaje de amplificador de rango automático con voltaje CA/CC,
corriente de CA, resistencia, capacitancia, continuidad.
Comprar Ahora
Consejos para usar un multímetro de manera
segura
El uso de un multímetro implica trabajar con electricidad, por lo que es
fundamental seguir ciertas medidas de seguridad:

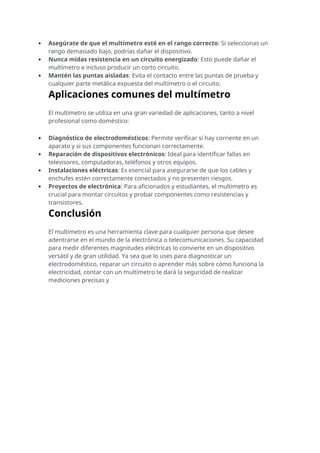

16.  Asegúrate de que el multímetro esté en el rango correcto: Si seleccionas un
rango demasiado bajo, podrías dañar el dispositivo.
 Nunca midas resistencia en un circuito energizado: Esto puede dañar el
multímetro e incluso producir un corto circuito.
 Mantén las puntas aisladas: Evita el contacto entre las puntas de prueba y
cualquier parte metálica expuesta del multímetro o el circuito.
Aplicaciones comunes del multímetro
El multímetro se utiliza en una gran variedad de aplicaciones, tanto a nivel
profesional como doméstico:
 Diagnóstico de electrodomésticos: Permite verificar si hay corriente en un
aparato y si sus componentes funcionan correctamente.
 Reparación de dispositivos electrónicos: Ideal para identificar fallas en
televisores, computadoras, teléfonos y otros equipos.
 Instalaciones eléctricas: Es esencial para asegurarse de que los cables y
enchufes estén correctamente conectados y no presenten riesgos.
 Proyectos de electrónica: Para aficionados y estudiantes, el multímetro es
crucial para montar circuitos y probar componentes como resistencias y
transistores.
Conclusión
El multímetro es una herramienta clave para cualquier persona que desee
adentrarse en el mundo de la electrónica o telecomunicaciones. Su capacidad
para medir diferentes magnitudes eléctricas lo convierte en un dispositivo
versátil y de gran utilidad. Ya sea que lo uses para diagnosticar un
electrodoméstico, reparar un circuito o aprender más sobre cómo funciona la
electricidad, contar con un multímetro te dará la seguridad de realizar
mediciones precisas y
