Este documento describe las funciones y uso de un multímetro, un dispositivo portátil que mide voltaje, corriente y resistencia. Explica que existen modelos analógicos y digitales, y cómo realizar mediciones básicas de voltaje, corriente y continuidad usando un multímetro. También cubre el uso de placas de prueba para construir prototipos de circuitos electrónicos.

2. PRESENTADO POR
Jhaminton pinilla Rodríguez
José emiro ibarguen Asprilla
Jefferson mena mena
Jeins Alexander palacios rincón
Edward copete Sánchez
Profesor: JACKSON ARIEL URRUTIA CHALA
Curso: MANTENIMIENTO DE EQUIPOS DE CÓMPUTO, DISEÑO E INSTALACION DE
CABLEADO ESTRUCTURADO.
Competencia: REALIZAR MANTENIMIENTO PREVENTIVO Y PREDICATIVO QUE
GARANTICE EL FUNCIONAMIENTO DEL HARDWARE DE LOS EQUIPOS DE CÓMPUTO.
SERVICIO NACIONAL DE APRENDIZAJE REGIONAL CHOCO CENTRO DE
RECURSOS NATURALES, INDUSTRIA Y BIODIVERSIDAD.

4.  Un multímetro, también denominado polímetro,
o tester, es un instrumento eléctrico portátil para medir
directamente magnitudes eléctricas activas
como corrientes y potenciales (tensiones) o pasivas
como resistencias, capacidades y otras.
 Las medidas pueden realizarse para corriente
continua o alterna y en varios márgenes de medida
cada una. Los hay analógicos y posteriormente se han
introducido los digitales cuya función es la misma (con
alguna variante añadida).

6.  Hay dos tipos de multímetros
multímetro analógico
Los multímetros analógicos son fáciles de identificar porque poseen
una aguja, que al moverse sobre una escala, indica del valor de la
magnitud medida. Estos tienen dos tornillos de ajustes, uno que
permite ajustar la aguja a cero (posición de descanso) y el otro para
ajustar el cero en la lectura de ohm.

7.  Los multímetros digitales se identifican,
principalmente, por un panel numérico
(dígitos) para leer los valores medidos.
Ambos tienen una llave rotativa para
seleccionar las magnitudes y los rangos.

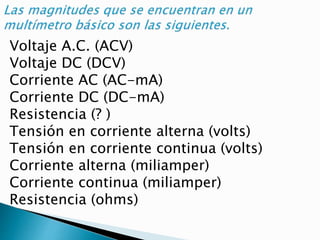

8. Voltaje A.C. (ACV)
Voltaje DC (DCV)
Corriente AC (AC-mA)
Corriente DC (DC-mA)
Resistencia (? )
Tensión en corriente alterna (volts)
Tensión en corriente continua (volts)
Corriente alterna (miliamper)
Corriente continua (miliamper)
Resistencia (ohms)

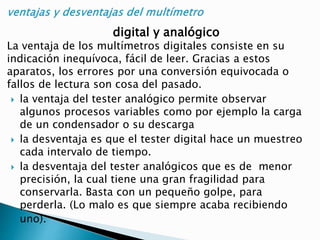

9. digital y analógico
La ventaja de los multímetros digitales consiste en su
indicación inequívoca, fácil de leer. Gracias a estos
aparatos, los errores por una conversión equivocada o
fallos de lectura son cosa del pasado.
 la ventaja del tester analógico permite observar
algunos procesos variables como por ejemplo la carga
de un condensador o su descarga
 la desventaja es que el tester digital hace un muestreo
cada intervalo de tiempo.
 la desventaja del tester analógicos que es de menor
precisión, la cual tiene una gran fragilidad para
conservarla. Basta con un pequeño golpe, para
perderla. (Lo malo es que siempre acaba recibiendo
uno).

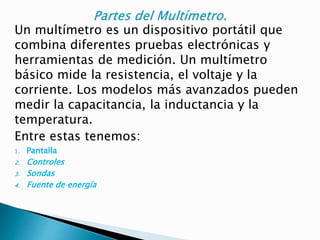

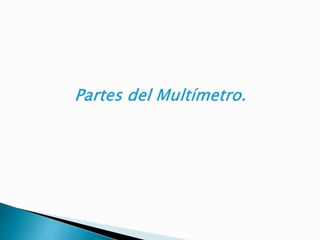

12. Un multímetro es un dispositivo portátil que
combina diferentes pruebas electrónicas y
herramientas de medición. Un multímetro
básico mide la resistencia, el voltaje y la
corriente. Los modelos más avanzados pueden
medir la capacitancia, la inductancia y la
temperatura.
Entre estas tenemos:
1. Pantalla
2. Controles
3. Sondas
4. Fuente de energía

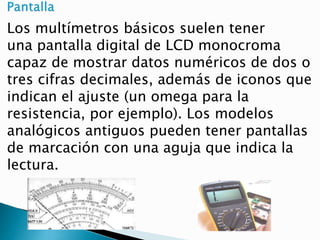

13. Los multímetros básicos suelen tener
una pantalla digital de LCD monocroma
capaz de mostrar datos numéricos de dos o
tres cifras decimales, además de iconos que
indican el ajuste (un omega para la
resistencia, por ejemplo). Los modelos
analógicos antiguos pueden tener pantallas
de marcación con una aguja que indica la
lectura.

14.  Un multímetro tiene controles para que puedas
seleccionar la calidad para medir, como la resistencia,
la corriente o el voltaje. Normalmente, el control
principal será una línea, la cual giras para seleccionar lo
que estás probando. Los botones o interruptores
también son posibles, ya sea como controles
principales o secundarios para seleccionar el rango de
valores que estás buscando, por ejemplo (aunque
muchos multímetros encuentran el rango
automáticamente)

15.  Las sondas básicas son “agujas” aisladas de metal que se pueden
tocar para cables, componentes o pistas en una placa de circuito
impreso. Por lo general son un código de colores: rojo para el
positivo, negro para el negativo. Las sondas eléctricas suelen tener
una larga sección de metal expuesta que permite al cable pelado o
al componente ser llevado a una fijación por torsión o por unas
pinzas de contacto. Esto te permite tener las manos libres mientras
estás tomando las lecturas. Las sondas especializadas también
están disponibles para probar los valores no eléctricos, como la
temperatura, la luz o el pH.

16.  La fuente de energía para un multímetro
manual es generalmente una batería. Las
unidades pequeñas sólo podrán requerir
una celda de uno y medio de voltaje AA,
mientras que los modelos más grandes
con más funciones pueden necesitar una
batería de nueve voltios.

19.  Existen dos tipos de voltajes que pueden ser
medidos; voltajes de corriente alterna (Vac) y
voltajes de corriente continua (Vcc). El
multímetro tiene escalas para ambas clases de
voltajes.
 Por ejemplo un tomacorriente doméstico tiene
por lo regular un voltaje de 110 o 220 voltios
de alterna (Vac), según el país donde se
encuentre. Para medirlo, seleccione la escala de
200 voltios AC (para 110 voltios), o en escala de
500 voltios AC (para 220 voltios), en su
multímetro.

20.  medición de corrientes continuas y corrientes
alternas.
 Si quiere medir el consumo de la batería
de un automóvil, recuerde que se trata
de una corriente continua. Libere el
borne positivo de la batería, seleccione la
escala de 10 amperios en su multímetro
y conecte la punta roja al borne positivo
de la batería y la punta negra al borne
suelto. Leerá el valor del consumo del
automóvil, en Amperios sobre el display
del multímetro.

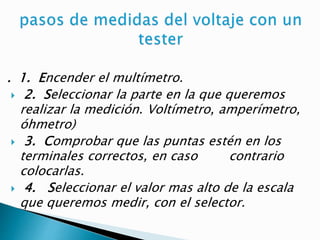

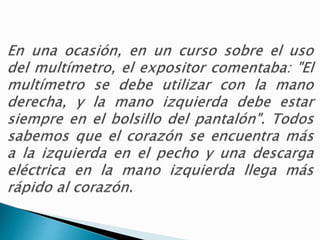

21. . 1. Encender el multímetro.
 2. Seleccionar la parte en la que queremos
realizar la medición. Voltímetro, amperímetro,
óhmetro)
 3. Comprobar que las puntas estén en los
terminales correctos, en caso contrario
colocarlas.
 4. Seleccionar el valor mas alto de la escala
que queremos medir, con el selector.

22.  Seleccione la escala de doscientos ohmios en el multímetro. Por
ejemplo si quiere saber si uno de los cables de un bafle está
interrumpido, coloque las puntas del multímetro a cada una de las
puntas del cable, no importa en que orden. Si el cable está bueno,
leerá cero o un valor cercano a cero ohmios. Ejemplo: 0.06
ohmios.
 Si el cable está abierto, se leerá un uno (1), a la izquierda de la
pantalla del multímetro, que indica resistencia muy alta o infinita.
Vale la pena aclarar que la continuidad se trata de una baja
resistencia. Cerciórese antes de efectuar la medición de que las
puntas de su multímetro están en buenas condiciones, para ello;
júntelas y verá en la pantalla un valor cercano a cero ohmios.

23.  La otra forma de medir continuidades colocando el
multímetro en la escala de continuidad, se lleva la
perilla a la posición donde se encuentra en símbolo
diodo, para luego medir lo que se desee comprobar.
Cuando el multímetro pita o marca cero (0), es porque
si hay continuidad, de lo contrario es porque el circuito
está abierto o tiene alguna impedancia alta.

24.  Los diodos rectificadores sólo conducen en un sentido.
Para medir si un diodo se encuentra en buen estado, se
coloca el multímetro en continuidad, con la punta roja
en el ánodo y la punta negra en al cátodo, deberá haber
una marcación de unos 600 a 1000. Es decir hay un
paso de corriente positiva del ánodo al cátodo. Luego se
invierten las puntas y no deberá marcar nada (un 1 a la
izquierda). Si llegase a haber una marcación, el diodo
puede estar averiado.

25.  Para medir un diodo zener es necesario tener una fuente
regulada variable, o una fuente de nos 30 voltios DC.
Con el multímetro en escala de voltaje continuo, se
coloca el diodo zener entre positivo y negativo de la
fuente, pero teniendo en cuenta que es obligación
colocar una resistencia de al menos 1K en serie, del
positivo de la fuente, al cátodo del diodo zener. El ánodo
va al negativo o tierra de la fuente.
Ahora colocamos la punta roja en la unión del cátodo
con la resistencia de 1K y la punta negra en tierra o en la
unión del ánodo con el negativo de la fuente. Deberá
aparecer en pantalla el valor del zener.

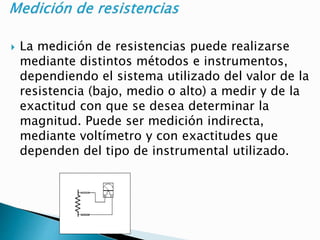

27.  La medición de resistencias puede realizarse
mediante distintos métodos e instrumentos,
dependiendo el sistema utilizado del valor de la
resistencia (bajo, medio o alto) a medir y de la
exactitud con que se desea determinar la
magnitud. Puede ser medición indirecta,
mediante voltímetro y con exactitudes que
dependen del tipo de instrumental utilizado.

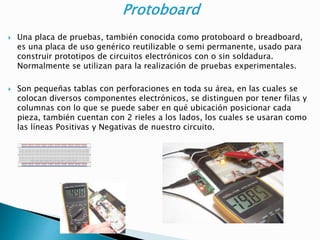

28.  Una placa de pruebas, también conocida como protoboard o breadboard,
es una placa de uso genérico reutilizable o semi permanente, usado para
construir prototipos de circuitos electrónicos con o sin soldadura.
Normalmente se utilizan para la realización de pruebas experimentales.
 Son pequeñas tablas con perforaciones en toda su área, en las cuales se
colocan diversos componentes electrónicos, se distinguen por tener filas y
columnas con lo que se puede saber en qué ubicación posicionar cada
pieza, también cuentan con 2 rieles a los lados, los cuales se usaran como
las líneas Positivas y Negativas de nuestro circuito.
