1. TécnicasdeAutomatización
TS 234 E05
Sistema Didáctico para el Aprendizaje
de Tecnologías de Automatización
NEUMÁTICA
ELECTRO-NEUMÁTICA
NEUMÁTICA PROPORCIONAL
www.hre.es
Ibaitarte, nº 21
E-20870 Elgoibar (Gipuzkoa)
Telf.: 943 74 21 30
Fax: 943 74 27 08
E-mail: hre-hidraulic@hre.es
http://www.hre.es
Distribuido por:
2. 3

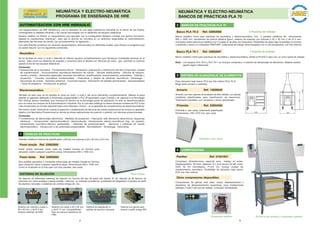

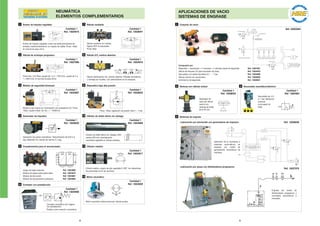

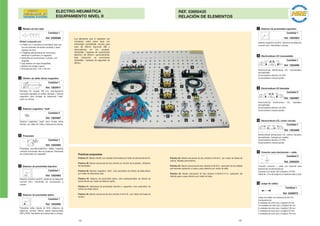

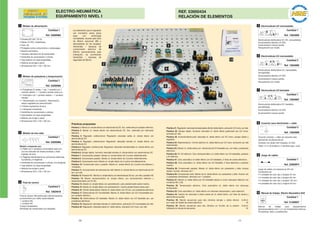

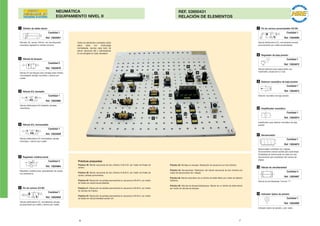

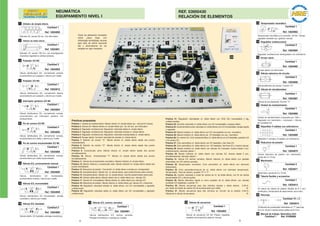

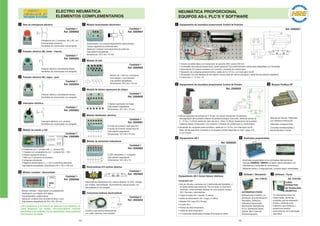

NEUMÁTICA Y ELECTRO-NEUMÁTICA
BANCOS DE PRÁCTICAS PLA 70
2
NEUMÁTICA Y ELECTRO-NEUMÁTICA
PROGRAMA DE ENSEÑANZA DE HRE
Los equipamientos de HRE HIDRAULIC son el resultado de una larga experiencia industrial en el sector de los fluidos,
compaginado la realidad industrial y las nuevas tecnologías con el desarrollo de equipos didácticos.
Nuestro objetivo es ofrecer un equipamiento que apoyado con la consiguiente literatura consiga una óptima formación,
basada en experiencias “prácticas”, para que el alumno se convierta en un autentico especialista en automatización,
abarcando las técnicas de mando, los accionamientos, la regulación ...
Con esta filosofía contamos con diversos equipamientos, estructurados en diferentes niveles, para ofrecer un programa que
se podría resumir con los siguientes contenidos.
Se ha dividido en nivel I y nivel II. Además se ofrecen equipos complementarios que introducen novedades técnicas en el
sector, tales como los sistemas de engrase y conjuntos para el estudio con técnicas de vacío, que permiten la continua
puesta al día de sus equipos didácticos.
Contenido:
• Aplicaciones de la neumática - Fundamentos físicos - Generación, preparación y distribución del aire comprimido. Unidad
de mantenimiento - Accionamientos neumáticos-elementos de mando - Válvulas distribuidoras - Válvulas de bloqueo,
caudal y presión - Elementos especiales: sensores neumáticos, amplificadores, temporizadores, presostatos.- Tuberías y
accesorios - Circuitos neumáticos fundamentales - Parámetros y diseño de sistemas neumáticos- Simbología -
Secuencias de mando - Ejemplos prácticos - Funciones lógicas - Eliminación de señales permanentes - Secuenciadores
- Tipos de programa - Introducción al grafcet
AUTOMATIZACION CON HRE HIDRAULIC
1 PANELES DE PRACTICAS
Neumática
También en este caso se ha dividido el curso en nivel I y nivel II, así como elementos complementarios. Merece la pena
reseñar el apartado dedicado a Autómatas programables o PLC (Programable Logic Control) y en especial a la tecnología
AS-I (Actual Sensor Interface), que introduce al técnico en la tecnología punta de aplicación no sólo en electroneumática
sino en todos los campos de la automatización industrial. Por lo cuál este catálogo le ofrece diversos modelos de PLC’s (los
más introducidos en mundo industrial tales como Siemens, Onrom... en el apartado de complementos de electroneumática).
Del mismo modo, teniendo en cuenta la aparición e implantación de técnicas de mando proporcional se incluye un apartado
relativo a la Neumática Proporcional en donde se ofrece aplicaciones de posición o presión con técnicas proporcionales.
Contenido:
• Fundamentos de electricidad electrónica - Medidas de protección - Interruptor, relé, elementos electrónicos, esquemas
eléctricos - Componentes electroneumáticos: electroválvulas, transductores electro-neumáticos (reg. de presión),
transductores neumático-eléctrico (presostato) - Sistemas de posicionamiento - Ejercicios y prácticas de mando
electroneumático - Introducción a los autómatas programables - Normalización - Simbología - Soluciones
Paneles metálicos totalmente plastificados, orificios con bulones a 50 x 50 mm.y Ø 5 mm.
Electroneumática
Panel simple Ref. 53952856
Panel simple reclinado sobre base de madera forrada en formica para
ubicación sobre cualquier superficie plana. Dimensiones 950 x 1050 mm.
Panel doble Ref. 53952855
Dos paneles apoyados y montados sobre base de madera forrada en formica
para ubicación sobre cualquier superficie plana. Dimensiones 950 x 1050 mm.
Como el mostrado en la foto pero con dos paneles, dos caras.
Se dispone de diferentes sistemas de sujeción en función del tipo de panel del cliente. Si Ud. dispone ya de bancos de
prácticas con otros anclajes y desea ampliar / reformar su material consúltenos, posibilidad de adaptación a paneles de perfil
de aluminio ranurado, a sistemas de carriles omega din, etc...
Sistema con bulones y patas a
50 x 50 mm. y de Ø 5 mm.
Sistema estándar de HRE.
Sistema con patas a 50 x 50 mm.
y de Ø 17 mm. Compatibilidad
total con bancos hidráulicos de
HRE.
Sistema de adaptación a
perfiles de aluminio ranurado.
Sistema con garras para
amarre a perfil omega DIN.
SISTEMAS DE SUJECIÓN Panel simple
2 BANCOS DE PRACTICAS PLA 70
Banco PLA 70-2 Ref. 53952008
Banco metálico móvil para prácticas de neumática y electroneumática. Con 2 paneles metálicos de dimensiones
950 x 1050 mm. recubiertos de pintura plástica Epoxi, sistema de sujeción por bulones a 50 x 50 mm y de Ø 5 mm.
montados sobre estructura metálica con 4 ruedas (2 de ellas con bloqueos). Posibilidad de alojar bajo la bandeja un armario
o pirámide y ubicar un compresor PANTHER. Cada panel de trabajo viene equipado con un útil portaplanos. (ver foto inferior)
2 Puestos de trabajo
3 SISTEMA DE ALMACENAJE DE ELEMENTOS
Armario Ref. 13028045
Armario con tres cajones de acabado de alta calidad, con placas
metálicas plastificadas para clasificación de elementos.
Totalmente extraibles, con cerradura y cierre centralizado.
Pirámide Ref. 53953592
Pirámide a dos caras, totalmente plastificada.
Dimensiones 440 x 610 mm. (por cara)
Banco PLA 70-1 Ref. 53952007
Banco metálico móvil para prácticas de neumática y electroneumática, similar al PLA70-2 pero con un único panel de trabajo.
Nota - Los equipos PLA 70-2 y PLA 70-1 no incluyen compresor, ni sistema de almacenaje de elementos. Realizar pedido
aparte según referencias.
1 Puesto de trabajo
Para ubicación bajo banco PLA (ver foto inferior PLA 70-2)
Elegir entre armario o pirámide.
Pirámide a dos caras
PLA70-2 con armario y compresor panther
4 COMPRESORES
Panther Ref. 01521831
Compresor ultrasilencioso, especial para trabajo en aulas.
Desplazamiento 50 I/min, depósito 15 l, nivel sonoro 40 dB, motor
220V 50 HZ monofásico, P=0,5 CV. Incluye unidad de
mantenimiento neumática. Posibilidad de ubicación bajo banco
PLA. (ver foto inferior)
Otros compresores disponibles
Compresores de gamas mas altas, mayor desplazamiento y
depósitos de almacenamiento superiores, para instalaciones
aisladas (”ruido”) del aula de trabajo. Consultar necesidades.
Compresor panther
3. 54
NEUMÁTICA
EQUIPAMIENTO NIVEL I
REF. 53950430
RELACIÓN DE ELEMENTOS
Cilindro de simple efecto
Diámetro 25, carrera 50 mm. Con silenciador.
Ref. 13024850
Cantidad 1
Cilindro de doble efecto
Diámetro 25, carrera 100 mm, con amortiguación
neumática regulable en ambas cámaras.
Ref. 13024851
Cantidad 1
Pulsador 3/2 NC
Válvula distribuidora 3/2, normalmente cerrada,
accionamiento por pulsador y retorno por muelle.
Ref. 13024852
Cantidad 2
Pulsador 3/2 NA
Válvula distribuidora 3/2, normalmente abierta,
accionamiento por pulsador y retorno por muelle.
Ref. 13024912
Cantidad 1
Interruptor giratorio 3/2 NC
Válvula distribuidora 3/2, normalmente cerrada,
accionamiento por interruptor giratorio con
enclavamiento.
Ref. 13024854
Cantidad 1
Fin de carrera 3/2 NC
Válvula distribuidora 3/2, normalmente cerrada,
accionamiento por rodillo y retorno por muelle.
Ref. 13024855
Cantidad 3
Fin de carrera escamoteable 3/2 NC
Válvula distribuidora 3/2, normalmente cerrada,
accionamiento por rodillo escamoteable.
Ref. 13024856
Cantidad 1
Válvula 5/2, accionamiento manual
Válvula distribuidora 5/2 monoestable,
accionamiento manual y retorno por muelle.
Ref. 13024858
Cantidad 1
Válvula 5/2, monoestable
Válvula distribuidora 5/2 monoestable, pilotaje
neumático y retorno por muelle.
Ref. 13024859
Cantidad 1
Válvula 5/2, biestable
Válvula distrib. 5/2 biestable, pilotajes neumáticos.
Ref. 13024860
Cantidad 2
1
2
3
4
5
6
7
8
9
10
Todos los elementos montados
sobre placa base con
simbología normalizada, racores
para tubo de ø4mm (opcional
ø6) y silenciadores en los
escapes en caso necesario.
1 Regulador unidireccional
Regulador unidireccional: estrangulador con antirretorno.
Ref. 13024864
Cantidad 2
Escape rápido
Escape rápido con silenciador.
Ref. 13024865
Cantidad 1
Válvula selectora de circuito
Válvula selectora de circuito. Función “O”.
Ref. 13024866
Cantidad 2
Válvula de simultaneidad
Válvula de simultaneidad. Función “Y”.
Ref. 13024867
Cantidad 1
Unidad de mantenimiento
Unidad de mantenimiento compuesta por: Filtro +
Regulador con manómetro + Lubricador + Válvula
de corredera 3/2.
Ref. 13024868
Cantidad 1
Repartidor 9 salidas con antirretorno
Repartidor 1 entrada y 9 salidas con antirretorno.
Ref. 13024869
Cantidad 1
Reductora de presión
Válvula reductora de presión con manómetro,
escala de 0 a 10 bar.
Ref. 13024870
Cantidad 1
Manómetro
Manómetro, escala de 0 a 10 bar.
Ref. 13024871
Cantidad 2
Tubería flexible y accesorios
25 metros de tubería de plástico flexible de Ø 4 mm,
cortatubos y herramienta de desconexión racor-tubo.
Ref. 13024913
Cantidad 1
Racoraje
10 Racores de conexionado instantáneo en “T” para tubo
Ø 4 mm. Kit de 2 racores rectos sueltos de Ø 4 mm.
Ref. 13024914
Cantidad 10 + 2
Ref. 01509006Cantidad 1
14
Temporizador neumático
Temporizador neumático a la conexión, 3/2 NC. Tiempo
regulable mediante acc. giratorio manual.
Ref. 13024863
Cantidad 1
13
15
16
17
18
19
20
21
22
23
Manual de trabajo: Neumática Vol124
Válvula 5/3, centros cerrados
Válvula distribuidora 5/3, centros cerrados.
Pilotajes neumáticos y centraje por muelles.
Ref. 13024861
Cantidad 1
11 Válvula de secuencia
Válvula de secuencia 3/2 NC Presión regulable
mediante accionamiento giratorio manual.
Ref. 13024862
Cantidad 1
12
Prácticas propuestas
Práctica 1. Unidad de mantenimiento. Mando directo cil. simple efecto por válvula 3/2 manual.
Práctica 2. Válvula 3/2. Mando directo cil. simple efecto por vál. 3/2 acc. por interruptor.
Práctica 3. Regulador unidireccional. Regulación velocidad salida cil. simple efecto.
Práctica 4. Regulador unidireccional. Regulación velocidad entrada cil. simple efecto.
Práctica 5. Regulador unidireccional. Regulación velocidad entrada/salida cil. simple efecto.
Práctica 6. Escape rápido. Aumento velocidad de entrada cil. simple efecto.
Práctica 7. Selector de circuito “O”. Mando directo cil. simple efecto desde dos puntos
indistintamente.
Práctica 8. Selector de circuito “O”. Mando directo cil. simple efecto desde tres puntos
indistintamente.
Práctica 9. Conexionado serie. Mando directo cil. simple efecto desde dos puntos
simultáneamente.
Práctica 10. Válvula simultaneidad “Y”. Mando cil. simple efecto desde dos puntos
simultáneamente.
Práctica 11. Válvula de accionamiento neumático. Mando indirecto cil. simple efecto
Práctica 12. Mando indirecto y conexionado serie. Mando indirecto cil. simple efecto desde dos
puntos simultáneos.
Práctica 13. Reductora de presión. Conversión cil. doble efecto a simple por contrapresión.
Práctica 14. Autoalimentación. Mando ind. cil. simple efecto, paro predominante sobre marcha.
Práctica 15. Autoalimentación. Mando ind. cil. simple efecto, marcha predominante sobre paro.
Práctica 16. Cilindro doble efecto. Mando directo de cil. doble efecto por válvulas 3/2.
Práctica 17. Válvula 5/2 monoestable. Mando directo cil. doble efecto por válvulas 5/2.
Práctica 18. Reductora de presión. Mando directo cil. doble efecto por válvula 3/2 y reductora.
Práctica 19. Regulación velocidad entrada cil. doble efecto, con 5/2 monoestable y regulador
unidireccional.
Práctica 20. Regulación velocidad salida cil. doble efecto con 5/2 monoestable y regulador
unidireccional.
Práctica 21. Regulación velocidades cil. doble efecto con 4/2(ó 5/2) monoestable y reg.
unidireccionales.
Práctica 22. Aumento velocidad cil. doble efecto con 5/2 monoestable y escape rápido.
Práctica 23. Aumento/disminución velocidad cil. doble efecto con 5/2 monoestable, escape rápido
y regulador.
Práctica 24. Mando indirecto cil. doble efecto con 5/2 monoestable con acc. neumático.
Práctica 25. Mando indirecto cil. doble efecto por 5/2 biestable con acc. neumático.
Práctica 26. Fin carrera 3/2. Ciclo semiautomático cil. doble efecto con 5/2 biestable, pulsador 3/2
y fin carrera 3/2.
Práctica 27. Ciclo automático cil. doble efecto con 5/2 biestable y dos fines 3/2.
Práctica 28. Ciclo automático cil. doble efecto con 5/2 biestable, dos fines 3/2 y marcha manual.
Práctica 29. Mando indirecto cil. doble efecto con válvulas 3/2 manuales. Avance desde 2 acc.
indistintamente, retroceso desde 1.
Práctica 30. Mando indirecto cil. doble efecto con válvulas 3/2. Avance desde 2 acc.
simultáneamente, retroceso desde 1.
Práctica 31. Válvula 5/3 centros cerrados. Mando indirecto cil. doble efecto con paradas
intermedias con 5/3 centros cerrados.
Práctica 32. Temporizador neumático. Ciclo automático cil. doble efecto con retroceso
temporizado.
Práctica 33. Ciclo automático/manual de cil. doble efecto con retroceso temporizado.
Temporizador, fines de carrera y puertas “O” e “Y”.
Práctica 34. Cambio velocidad a mitad de carrera de cil. de doble efecto, con fin de carrera
escamoteable 3/2 y válvula auxiliar.
Práctica 35. Mando alternativo desde un único pulsador de cil. doble efecto, con válvulas
auxiliares 5/2 biestables y puertas “O”.
Práctica 36. Mando secuencial para dos cilindros (simple y doble efecto) A+B+A-
por medio de finales de carrera 3/2 de accionamiento por rodillo B-
Práctica 37. Mando secuencial para dos cilindros en función de la presión A+B+A-
Utilizando la válvula de secuencia. B-
2
5 4 3
6 7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
24
4. 76
NEUMÁTICA
EQUIPAMIENTO NIVEL II
REF. 53950431
RELACIÓN DE ELEMENTOS
Cilindro de doble efecto
Diámetro 25, carrera 100mm, con amortiguación
neumática regulable en ambas cámaras.
1
Ref. 13024851
Cantidad 1
Válvula de bloqueo
Válvula 2/2 de bloqueo para montaje sobre cilindro,
monoestable, pilotaje neumático y retorno por
muelle.
2
Ref. 13024878
Cantidad 2
Válvula 5/2, biestable
Válvula distribuidora 5/2 biestable, pilotajes
neumáticos.
3
Ref. 13024860
Cantidad 1
Válvula 5/2, monoestable
Válvula distribuidora 5/2 monoestable, pilotaje
neumático y retorno por muelle.
4
Ref. 13024859
Cantidad 1
Regulador unidireccional
Regulador unidireccional: estrangulador de caudal
con antirretorno.
5
Ref. 13024864
Cantidad 3
Fin de carrera 3/2 NC
Válvula distribuidora 3/2, normalmente cerrada,
accionamiento por rodillo y retorno por muelle.
6
Ref. 13024855
Cantidad 1
Fin de carrera escamoteable 3/2 NC
Válvula distribuidora 3/2, normalmente cerrada,
accionamiento por rodillo escamoteable.
7
Ref. 13024856
Cantidad 1
Regulador de baja presión
Válvula reductora para baja presión con
manómetro, escala de 0 a 4 bar.
8
Ref. 13024872
Cantidad 1
Detector neumático de baja presión
Detector neumático de baja presión.
9
Ref. 13024873
Cantidad 1
Amplificador neumático
Amplificador para detector neumático de baja
presión.
10
Ref. 13024874
Cantidad 1
Secuenciador
Secuenciador neumático de 4 etapas.
Accionamiento manual auxiliar para cada etapa.
Posibilidad de interconectar en serie con otro
secuenciador para ampliación del número de
etapas.
11
Ref. 13024875
Cantidad 1
Válvula de simultaneidad
Válvula de simultaneidad. Función “Y”.
12
Ref. 13024867
Cantidad 4
Indicador óptico de presión
Indicador óptico de presión, color verde.
13
Ref. 13024890
Cantidad 1
Todos los elementos montados sobre
placa base con simbología
normalizada, racores para tubo de
ø4mm (opcional ø6) y silenciadores
en los escapes en caso necesario.
Prácticas propuestas
Práctica 38. Mando secuencial de dos cilindros A+B+A-B- por medio de finales de
carrera.
Práctica 39. Mando secuencial de dos cilindros A+B+B-A- por medio de finales de
carrera, señales permanentes.
Práctica 40. Resolución de señales permanentes en secuencia A+B+B-A- por medio
de finales de carrera escamoteables.
Práctica 41. Resolución de señales permanentes en secuencia A+B+B-A- por medio
de válvulas de impulso.
Práctica 42. Resolución de señales permanentes en secuencia A+B+B-A- por medio
de finales de válvula biestable auxiliar 5/2.
Práctica 43. Montaje en cascada. Realización de secuencia con tres cilindros.
Práctica 44. Secuenciador. Realización del mando secuencial de dos cilindros por
medio de secuenciador de 4 etapas.
Práctica 45. Mando automático de un cilindro de doble efecto por medio de detector
fluhídrico.
Práctica 46. Válvulas de bloqueo/desbloqueo. Mando de un cilindro de doble efecto
por medio de válvulas de bloqueo
1
2
3
4
5
6 7
8
9
10
11
12
13
5. 98
NEUMÁTICA
ELEMENTOS COMPLEMENTARIOS
APLICACIONES DE VACIO
SISTEMAS DE ENGRASE
Emisor de impulso regulable
Emisor de impulso regulable, corta una señal permanente de
entrada, transformándola en un impulso de salida. Pmax: 10bar,
Ø nominal de paso 2mm.
1
Cantidad 1
Ref. 13024915
Válvula oscilante
Válvula oscilante con células
lógicas NOT incorporadas.
Pmax: 8bar.
7
Cantidad 1
Ref. 13028041
Válvula 5/3, centros abiertos
Válvula distribuidora 5/3, centros abiertos. Pilotajes neumáticos
y centraje por muelles. Con silenciadores en los escapes.
8
Cantidad 1
Ref. 13024916
Dispositivo baja alta presión
Pmax: 10bar, regulación de presión entre 1 - 4 bar.
9
Cantidad 1
Ref. 13028042
Cilindro de doble efecto sin vástago10
Cantidad 1
Ref. 13024889
Válvula de arranque progresivo
Pmin/max: 2,5/10bar, caudal de 1 a 2 = 760 l/min, caudal de 2 a
1 = 900 l/min, Ø nominal de paso 6mm.
2
Cantidad 1
Ref. 13027996
Módulo de seguridad bimanual
Mando a dos manos en combinación con pulsadores 3/2. Pmax
10bar, caudal a 6bar con Ap = 1 1030l/min.
3
Cantidad 1
Ref. 13024887
Generador de impulsos
Generador de pulsos neumáticos. Temporización de 0,02 a 8
seg, fiabilidad 5%, tiempo de rearme 0,1 seg.
4
Cantidad 1
Ref. 13028040
Complementos para el secuenciador
Juego de tapas externas. Ref. 13024880
Módulo de etapa sobre placa base. Ref. 13024879
Módulo de derivación. Ref. 13024881
Módulo de enclavamiento adicional. Ref. 13024882
5
Contador con preselección
Contador neumático de 5 dígitos
con preselección.
Puesta a cero manual o neumática.
6
Cantidad 1
Ref. 13024908
Cilindro de doble efecto sin vástago, Ø25
carrera 300 mm, amortiguación
neumática regulable en ambas cámaras.
Cilindro rotativo11
Cantidad 1
Ref. 13024917
Cilindro rotativo, ángulo de giro regulable 0-180º, con detectores
de proximidad en fin de recorrido.
Motor neumático12
Cantidad 1
Ref. 13024929
Motor neumático bidireccional por válvula auxiliar.
Conjunto de vacío1
Ref. 53953584
Compuesto por:
Repartidor + manómetro + 4 ventosas + 4 válvulas clapet de seguridad. Ref. 13027901
Válvula de bloqueo 2/2 para expulsión de pieza. Ref. 13024878
Vacuostato con salida neumática 0,1 ... -1 bar. Ref. 13024886
Válvula venturi con vacuómetro. Ref. 13028030
Antirretorno de seguridad. Ref. 13028031
Ventosa con válvula venturi
Generador de
vacío por efecto
venturi con
ventosa de fuelle
de Ø 32 mm.
2
Cantidad 1
Ref. 13028033
Vacuostato neumático/eléctrico
Vacuostato de -0,3
a -1 bar. Salida por
contacto
conmutado 5A
220V.
3
Cantidad 1
Ref. 13024901
Sistemas de engrase4
Ref. 13028039
Ref. 13027979
Lubricación por aire/aceite con generadores de impulsos
Lubricación por grasa con distribuidores progresivos
Aplicación de la neumática a
sistemas automáticos de
engrase, por medio de
generadores neumáticos de
impulsos.
Engrase por medio de
distribuidores progresivos y
centralitas automáticas o
manuales.
6. 1110
ELECTRO-NEUMÁTICA
EQUIPAMIENTO NIVEL I
REF. 53950434
RELACIÓN DE ELEMENTOS
Módulo de alimentación
• Entrada:220 VAC, 50 Hz.
• Salida: 24 VDC, estabilizada.
• Imax: 5A.
• Protegida contra cortocircuitos y sobrecargas.
• Rearme automático.
• Lámpara indicadora de funcionamiento.
• Hembrillas de conexionado a colores.
• Caja aislante con tapa serigrafiada.
• Sistema de anclaje a panel.
• Dimensiones 240 x 120 x 100 mm.
1
Ref. 23500965
Cantidad 1
Módulo de pulsadores y temporización
• 4 Pulsadores (2 verdes, 1 rojo, 1 amarillo) con 1
contacto abierto + 1 contacto cerrado cada uno.
• 1 Interruptor con 1 contacto abierto + 1 contacto
cerrado.
• 1 Temporizador a la conexión / desconexión,
tiempo regulable por potenciómetro.
• 4 Diodos supresores de arco.
• 4 Lámparas indicadoras.
• Hembrillas de conexionado a colores.
• Caja aislante con tapa serigrafiada.
• Sistema de anclaje a panel.
• Dimensiones 240 x 120 x 100 mm.
2
Ref. 23500966
Cantidad 1
Módulo de tres relés
Módulo compuesto por:
• 3 Relés con 4 contactos conmutados cada uno.
Con led indicador de bobina excitada y diodo
supresor de arco.
• 2 Regletas distribuidoras de conexiones eléctricas:
6 positivas y 6 negativas.
• Hembrillas de conexionado a colores, con serigrafía.
• Caja aislante con tapa serigrafiada.
• Sistema de anclaje a panel.
• Dimensiones 240 x 120 x 100 mm.
3
Ref. 23500968
Cantidad 1
Final de carrera
Final de carrera: Microinterruptor electromecánico,
accionamiento por rodillo escamoteable.
1 contacto NA.
1 contacto NC.
Cuerpo transparente.
Hembrillas de conexionado con serigrafía.
4
Ref. 13024919
Cantidad 3
Electroválvula 3/2 monoestable
Electroválvula distribuidora 3/2, NC, servopilotada.
Accionamiento eléctrico 24 VDC.
Accionamiento manual auxiliar.
Recuperación por muelle.
5
Ref. 13024895
Cantidad 1
Electroválvula 5/2 monoestable
Electroválvula distribuidora 5/2, monoestable,
servopilotada.
Accionamiento eléctrico 24 VDC.
Accionamiento manual auxiliar.
Recuperación por muelle.
6
Ref. 13024896
Cantidad 2
Electroválvula 5/2 biestable
Electroválvula distribuidora 5/2, biestable,
servopilotada.
Accionamiento eléctrico 24 VDC.
Accionamiento manual auxiliar.
7
Ref. 13024897
Cantidad 1
Conector para electroimán + cable
Conjunto conector + cable con bananas para
electroimán de electroválvula:
Conector con diodo LED indicador, 24 VDC.
Cable 1,5 m de longitud y 2 bananas (roja y azul).
8
Ref. 13024899
Cantidad 5
Juego de cables
Juego de cables con bananas de Ø4 mm.
Compuesto por:
• 4 unidades de color rojo y longitud 25 mm.
• 8 unidades de color rojo y longitud 50 mm.
• 6 unidades de color rojo y longitud 150 mm.
• 6 unidades de color azul y longitud 50 mm.
9
Ref. 23500974
Cantidad 1
Manual de trabajo. Electro-Neumática Vol2
Manual de trabajo para equipamientos
electroneumáticos nivel 1 y 2, con fundamentos teóricos,
36 prácticas, tests y cuestionarios.
10
Ref. 01509007
Cantidad 1
Los elementos que lo requieren
van montados sobre placa
base con simbología
normalizada, racores para tubo
de Ø4mm (opcional Ø6) y
silenciadores en los escapes.
Hembrillas / bananas de
conexionado eléctrico de
Ø4mm; opcionalmente, bajo
indicación, se suministran
hembrillas / bananas de
seguridad de Ø2mm.
Prácticas propuestas
Práctica 1. Mando cil. simple efecto con electroválvula 3/2. Acc. solenoide por pulsador eléctrico.
Práctica 2. Mando cil. simple efecto con electroválvula 3/2. Acc. solenoide por interruptor
eléctrico.
Práctica 3. Regulador unidireccional. Regulación velocidad salida cil. simple efecto con
electroválvula 3/2.
Práctica 4. Regulador unidireccional. Regulación velocidad entrada cil. simple efecto con
electroválvula 3/2.
Práctica 5. Regulador unidireccional. Regulación velocidad entrada/salida cil. simple efecto con
electroválvula 3/2.
Práctica 6. Escape rápido. Aumento velocidad entrada cil. simple efecto con electroválvula 3/2.
Práctica 7. Conexionado paralelo. Mando cil. simple efecto de 2 puntos indistintamente.
Práctica 8. Conexionado paralelo. Mando cil. simple efecto de 3 puntos indistintamente.
Práctica 9. Conexionado serie. Mando cil. simple efecto de 2 puntos simultáneamente.
Práctica 10. Conexionado serie y paralelo. Mando cil. simple efecto de 2 puntos simultáneos o
1indistinto.
Práctica 11. Accionamiento de solenoide por relé. Mando cil. simple efecto con electroválvula 3/2
acc. por relé.
Práctica 12. Pulsador NC. Mando cil. simple efecto con electroválvula 3/2 acc. por relé y pulsador NC
Práctica 13. Mando semiautomático cil. simple efecto, con enclavamiento eléctrico y
desenclavamiento por fin NC.
Práctica 14. Mando cil. simple efecto con autoretención, paro predominante sobre marcha.
Práctica 15. Mando cil. simple efecto con autoretención, marcha predominante sobre paro.
Práctica 16. Cilindro doble efecto. Mando cil. doble efecto con 3/2 acc. por pulsadores eléctricos
Práctica 17. Electroválvula 5/2 monoestable. Mando cil. doble efecto con 5/2 monoestable acc.
por pulsador eléctrico.
Práctica 18. Electroválvula 5/2 biestable. Mando cil. doble efecto con 5/2 biestable acc. por
pulsadores eléctricos.
Práctica 19. Regulación velocidad entrada cil. doble efecto, activación 5/2 monoestable por relé.
Práctica 20. Regulación velocidad salida cil. doble efecto, activación 5/2 mono. por relé.
Práctica 21. Regulación velocidad entrada/salida cilindro doble efecto, activación 5/2 mono. por relé.
Práctica 22. Escape rápido. Aumento velocidad cil. doble efecto gobernado por 5/2 mono.
activada por relé.
Práctica 23. Aumento/disminución velocidad cil. doble efecto con 5/2 mono, escape rápido y
regulador.
Práctica 24. Realimentación. Control eléctrico cil. doble efecto por 5/2 mono. activación por relé
realimentado.
Práctica 25. Mando cil. doble efecto por electroválvula 5/2 biestable acc. por relés y pulsadores
eléctricos.
Práctica 26. Fin 3/2 eléctrico. Ciclo semiautomático cil. doble efecto con 5/2 biestable, pulsador
y fin eléctrico.
Práctica 27. Ciclo automático cil doble efecto con 5/2 biestable y 2 fines de carrera eléctricos.
Práctica 28. Ciclo automático cil. doble efecto con 5/2 biestable, 2 fines eléctricos y pulsador
marcha.
Práctica 29. Conexionado paralelo. Mando cil. doble efecto con pulsadores y relés. Avance
desde 2 puntos, retroceso de 1.
Práctica 30. Conexionado serie. Mando de cil. doble efecto con pulsadores y relés. Avance con
2 pulsadores simultáneos, retroceso con 1 pulsador.
Práctica 31. Mando cil. doble efecto por 5/2 biestable desde un único interruptor eléctrico con
contactos NC y NA.
Práctica 32. Temporizador eléctrico. Ciclo automático cil. doble efecto con retroceso
temporizado.
Práctica 33. Ciclo automático cil. doble efecto con retroceso temporizado y auto-retención.
Práctica 34. Cambio de velocidad a mitad carrera de cil. doble efecto, con fines de carrera y
electroválvula auxiliar.
Práctica 35. Mando secuencial para dos cilindros (simple y doble efecto) A+B+A-
por medio de finales de carrera eléctricos B-
Práctica 36. Mando secuencial para dos cilindros en función de la presión A+B+A-
Utilizando la válvula de secuencia B-
1
2
3
4
5
6
7
8
9
10
7. 1312
ELECTRO-NEUMÁTICA
EQUIPAMIENTO NIVEL II
REF. 53950435
RELACIÓN DE ELEMENTOS
Módulo de tres relés
Módulo compuesto por:
• 3 Relés con 4 contactos conmutados casa uno.
Con led indicador de bobina excitada y diodo
supresor de arco.
• 2 Regletas distribuidoras de conexiones
eléctricas: 6 positivas y 6 negativas.
• Hembrillas de conexionado a colores, con
serigrafía.
• Caja aislante con tapa serigrafiada.
• Sistema de anclaje a panel.
• Dimensiones 240 x 120 x 100 mm.
1
Ref. 23500968
Cantidad 1
Cilindro de doble efecto magnético
Diámetro 25, carrera 100 mm, amortiguación
neumática regulable en ambas cámaras y émbolo
magnético para montaje de detectores “reed”
sobre su camisa.
2
Ref. 13024911
Cantidad 1
Detector magnético “reed”
Detector magnético “reed” para montar sobre
cilindro, con cable de 2 hilos y bananas de colores.
3
Ref. 13024907
Cantidad 2
Presostato
Presostato neumático/eléctrico. Salida mediante
contacto conmutado libre de potencial. Hembrillas
de conexionado con serigrafía.
4
Ref. 13024900
Cantidad 1
Detector de proximidad inductivo
Detector inductivo de M12, distancia de detección
nominal 2mm. Hembrillas de conexionado a
colores.
5
Ref. 13024903
Cantidad 1
Detector de proximidad óptico
Fotocélula reflex directa de M18, distancia de
detección nominal 100mm. Salida seleccionable
PNP o NPN. Hembrillas de conexionado a colores.
6
Ref. 13024905
Cantidad 1
Detector de proximidad capacitivo
Selector capacitivo de M12, distancia de detección
nominal 4mm. Hembrillas a colores.
7
Ref. 13024904
Cantidad 1
Electroválvula 5/2 monoestable
Electroválvula distribuidora 5/2, monoestable,
servopilotada.
Accionamiento eléctrico 24 VDC.
Accionamiento manual auxiliar.
8
Ref. 13024896
Cantidad 1
Electroválvula 5/2 biestable
Electroválvula distribuidora 5/2, biestable,
servopilotada.
Accionamiento eléctrico 24 VDC.
Accionamiento manual auxiliar.
9
Ref. 13024897
Cantidad 2
Electroválvula 5/3, centro cerrado
Electroválvula distribuidora 5/3, centros cerrados,
servopilotada. Centraje por muelles.
Accionamiento eléctrico 24 VDC.
Accionamiento manual auxiliar.
10
Ref. 13024898
Cantidad 1
Conector para electroimán + cable
Conjunto conector + cable con bananas para
electroimán de electroválvula:
Conector con diodo LED indicador, 24 VDC.
Cable de 1,5 m de longitud y 2 bananas (roja y azul).
11
Ref. 23505024
Cantidad 2
Juego de cables
Juego de cables con bananas de Ø4 mm.
Compuesto por:
6 unidades de color rojo y longitud 25 mm.
10 unidades de color rojo y longitud 50 mm.
8 unidades de color rojo y longitud 150 mm.
5 unidades de color azul y longitud 50 mm.
4 unidades de color azul y longitud 150 mm.
12
Ref. 23500975
Cantidad 1
Prácticas propuestas
Práctica 37. Mando cilindro con paradas intermedias por medio de electroválvula 5/3.
Práctica 38. Mando secuencial de dos cilindros en función de la presión, utilización
del presostato.
Práctica 39. Detector magnético “reed”, ciclo automático de cilindro de doble efecto
por medio de detectores reed.
Práctica 40. Detector de proximidad óptico, ciclo semiautomático de cilindro de
simple efecto por medio de detector óptico.
Práctica 41. Detectores de proximidad inductivo y capacitivo, ciclo automático de
cilindro de doble efecto.
Práctica 42. Mando secuencial de dos cilindros A+B+A-B-, por medio de finales de
carrera.
Práctica 43. Mando secuencial de dos cilindros A+B+B-A-, por medio de finales de
carrera. Señales permanentes.
Práctica 44. Mando secuencial de dos cilindros A+B+B-A-, resolución de las señales
permanentes aplicando un paso a paso eléctrico por medio de relés.
Práctica 45. Mando secuencial de tres cilindros A+B+B-C+C-A-, aplicación del
método paso a paso eléctrico por medio de relés.
Los elementos que lo requieren van
montados sobre placa base con
simbología normalizada, racores para
tubo de Ø4mm (opcional Ø6) y
silenciadores en los escapes.
Hembrillas / bananas de conexionado
eléctrico de Ø4mm; opcionalmente,
bajo indicación, se suministran
hembrillas / bananas de seguridad de
Ø2mm.
1
2
3
4
5 6 7
8
9
10
11
12
8. 1514
ELECTRO NEUMÁTICA
ELEMENTOS COMPLEMENTARIOS
NEUMÁTICA PROPORCIONAL
EQUIPOS AS-I, PLC’S Y SOFTWARE
Seta de emergencia eléctrica1
Cantidad 1
Ref. 23500952
Módulo temporizador electrónico
Temporizador a la conexión/desconexión seleccionable.
Tiempo regulable por potenciómetro.
Salida por contacto conmutado libre de potencial.
Caja aislante serigrafiada.
Dimensiones 120 x 65 x 70 mm.
7
Cantidad 1
Ref. 23500957
Módulo de relé
Módulo de 1 relé con 4 contactos
conmutados y Led indicador.
Caja aislante serigrafiada.
Dimensiones 120 x 65 x 70 mm.
8
Cantidad 1
Ref. 23500955
Módulo de diodos supresores de chispa
6 diodos supresores de chispa.
Caja aislante serigrafiada.
Dimensiones 120 x 65 x 70 mm.
9
Cantidad 1
Ref. 23500959
Módulo distribuidor eléctrico
6 tomas de conexión rojas para 24V.
6 tomas de conexión azules para 0V.
Caja aislante serigrafiada.
Dimensiones 120 x 65 x 70 mm.
10
Cantidad 1
Ref. 23500961
Módulo de elementos indicadores
5 LED indicadores y 1 zumbador.
Caja aislante serigrafiada.
Dimensiones 120 x 65 x 70.
11
Cantidad 1
Ref. 23500962
Electroválvula 5/3 centros abiertos
Electroválvula distribuidora 5/3, centros abiertos, 24 VDC, centraje
por muelles. Servopilotada. Accionamiento manual auxiliar, con
silenciadores en los escapes.
12
Cantidad 1
Ref. 13024920
Conectores bobinas electroválvula
Conector para bobina electroválvula,
con cable, bananas y led indicador.
13
Cantidad 2
Ref. 23505024
Emergencia con 2 contactos: NA y NC, con
enclavamiento mecánico.
Hembrillas de conexionado con serigrafía.
Pulsador eléctrico NA, verde - marcha2
Cantidad 1
Ref. 23500953
Pulsador eléctrico normalmente abierto.
Hembrillas de conexionado con serigrafía.
Pulsador eléctrico NC, negro - paro3
Cantidad 1
Ref. 23500954
Pulsador eléctrico normalmente cerrado.
Hembrillas de conexionado con serigrafía.
Interruptor eléctrico4
Cantidad 1
Ref. 23500923
Interruptor eléctrico, acc. giratorio.
Hembrillas de conexionado con serigrafía.
Módulo de mando y relé5
Cantidad 1
Ref. 23500969
2 Pulsadores con 1 contacto NA + 1 contacto NC.
1 Pulsador con enclavamiento con 1 contacto NA + 1NC.
2 Diodos supresores de arco.
1 Relé con 4 contactos conmutados.
3 Lámparas indicadoras.
2 Regletas distribuidoras (+ y -) de 5 conexiones eléctricas.
Caja aislante serigrafiada, dimensiones 240 x 120 x 100 mm.
Módulo contador / descontador6
Cantidad 1
Ref. 23500956
Módulo contador / descontador con preselección.
Visualización por display de 6 dígitos.
Preconfigurable, multifuncional.
Salida por contacto libre de potencia (pnp ó npn).
Caja aislante serigrafiada de 150 x 80 x 80 mm.
LOS ELEMENTOS ELÉCTRICOS SE MONTAN CON HEMBRILLAS
PARA BANANAS DE Ø4MM, OPCIONALMENTE PUEDEN
MONTARSE CON HEMBRILLAS DE SEGURIDAD PARA BANANAS
PROTEGIDAS DE Ø2MM.
Equipamiento de neumática proporcional: Control de Posición1
Ref. 23505021
• Cilindro de doble efecto con transductor de posición Ø25, carrera 200 mm.
• Controlador servoválvula proporcional, ajuste ganancia P por potenciómetro, sobre panel serigrafiado con hembrillas.
• Servoválvula 5/3 centros cerrados, con conector y bananas de conexionado.
• Generador de consignas potenciométrico, salida de 0 a 10 Vcc, con interruptor on/off.
• Visualizador con dos displays de tres dígitos, lectura señal de control (consigna) y señal real de posición (captador).
• Fuente dual +/- 12 Vcc, 1A.
Equipamiento de neumática proporcional: Control de Presión2
Ref. 23505022
• Válvula reguladora de presión de 0-10 bar, con sensor-transductor incorporado.
Autoregulación de la presión, relación de presión/consigna 1bar/voltio. Señal de control de
0... 10 Vcc / 4-20mA, salida del valor real de 0...10Vcc /4-20mA. Visualización de la presión
mediante display incorporado. Con conector y bananas de colores para su conexionado.
• Generador de consignas potenciométrico, salida de 0 a 10 Vcc, con interruptor on/off.
Resto del equipamiento mostrado en el esquema (verde) disponible en nivel 1 (pág. 4-5),
no se incluyen.
Bloques Profibus DP3
Bloques de válvulas “Manifolds”
con cabecera Profibus DP.
Diferentes configuraciones.
Consultar entradas/salidas y
electroválvulas a montar.
Equipamiento AS-I4
Compuesto por:
• Isla de válvulas y sensores con 4 electroválvulas biestables, 4
entradas dobles para sensores. Para conectar un total de 8
sensores u otras entradas. Módulo de comunicación esclavo
AS-I. Racores y silenciadores.
• Cable de señal AS-I, amarillo, 2 metros.
• Cable de alimentación AS-I, negro, 2 metros.
• Maestro AS-I para PLC Simatic.
• Fuente AS-I.
• Pocket de direccionamiento.
• Cable de direccionamiento.
• 4 Conectores dobles para entradas (8 entradas en total).
Equipamiento AS-I: Actual Sensor Interface.
Ref. 23505020
Autómatas programables5
Autómatas programables de los principales fabricantes del
mercado SIEMENS, OMRON montados sobre entrenador con
interruptores y hembrillas de conexionado.
Diferentes series y configuraciones, consultar según necesidades.
Software / Simulación6
AUTOMATION STUDIO
Software para el diseño y la
simulación de automatización:
Neumática, Hidráulica,
Hidráulica Proporcional,
Electricidad, Electrotecnia,
PLC’s, Electrónica Digital,
Grafcet, Mod. Informes,
Dimensionamiento.
CURSO
INTERACTIVO
DE TECNOLOGÍA
NEUMÁTICA
Ref. 0159183
Software / Curso7
10 módulos/lecciones con
videos reales, secciones
animadas, test de evaluación...
Ameno y eficiente curso
interactivo que introduce y
proporciona amplios
conocimientos de la tecnología
neumática.
Ref. 01521228
