NORMA TÉCNICA NTP 370.053
PERUANA 1 de 10
SEGURIDAD ELÉCTRICA. Elección de los materiales
eléctricos en las instalaciones interiores para puesta a tierra.
Conductores de Protección de cobre
1. OBJETO
Esta Norma Técnica Peruana establece las condiciones que deben cumplir los conductores
eléctricos a ser utilizados como conductores de protección a tierra considerados necesarios
para la seguridad de las personas, animales y de la propiedad, frente a los peligros y daños
que pueden resultar por el uso de las instalaciones eléctricas, en condiciones que puedan ser
previstas.
2. REFERENCIAS NORMATIVAS
Las siguientes normas contienen disposiciones que al ser citadas en este texto, constituyen
requisitos de esta Norma Técnica Peruana. Las ediciones indicadas estaban en vigencia en el
momento de esta publicación. Como toda Norma está sujeta a revisión, se recomienda a
aquellos que realicen acuerdos en base a ellas, que analicen la conveniencia de usar las
ediciones recientes de las normas citadas seguidamente. El Organismo Peruano de
Normalización posee la información de las Normas Técnicas Peruanas en vigencia en todo
momento.
Normas Técnicas Peruanas
2.1 NTP 370.048: 1984 CONDUCTORES AISLADOS CON CLORURO
DE POLIVINILO (PVC) PARA
INSTALACIONES DE HASTA 600 V.
2.2 NTP 370.055: 1999 SEGURIDAD ELÉCTRICA. Sistemas de puesta a
tierra. Glosario de términos.
NORMA TÉCNICA NTP 370.053
PERUANA 2 de 10
2.3 NTP 370.056:1999 SEGURIDAD ELÉCTRICA. Electrodos de cobre
para puesta a tierra.
3. CAMPO DE APLICACIÓN
Esta Norma Técnica Peruana se aplica en instalaciones interiores en edificios públicos,
edificios residenciales, viviendas unifamiliares o locales comerciales, cuando el conductor de
protección a tierra corresponde a un alambre o conjunto de alambres de cobre. Puede ser
desnudo, cubierto o aislado.
4. DEFINICIONES
Para los propósitos de esta Norma Técnica Peruana se aplican las definiciones dadas en la
NTP 370.055.
5. CONDICIONES GENERALES
Los conductores de protección deben ir en las canalizaciones con los conductores del circuito
alambrado interior, en anexos se muestran las instalaciones para diferentes sistemas
eléctricos.
6. TIPOS DE CONDUCTORES DE PROTECCIÓN
El conductor de protección a tierra, según su función, puede recibir el nombre de conductor
de puesta a tierra, conductor de protección o puentes de unión (véase figura 1).
NORMA TÉCNICA NTP 370.053
PERUANA 3 de 10
FIGURA 1
CONEXIONES DE CIRCUITOS ELÉCTRICOS EN RESIDENCIAS Y PEQUEÑOS
COMERCIOS
(a) Conductor Neutro (sólo para sistemas que lo utilicen)
(b) Conductor de Protección (a Tierra)
(c) Puente de Unión entre Neutro y Tierra (sólo en el Panel Principal)
(d) Conductor de Puesta a Tierra
(e) Interruptor General
(f) Interruptor de Circuito Derivado
NOTA.- El Panel Principal que se muestra contiene interruptores de protección contra
sobrecorriente, puede usarse fusibles para la protección.
NORMA TÉCNICA NTP 370.053
PERUANA 4 de 10

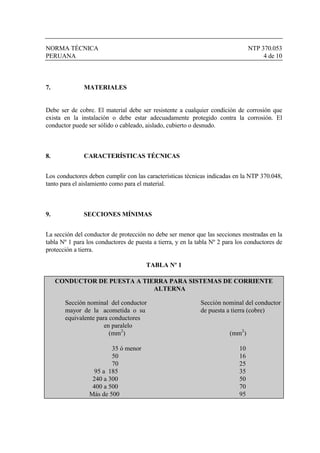

7. MATERIALES
Debe ser de cobre. El material debe ser resistente a cualquier condición de corrosión que
exista en la instalación o debe estar adecuadamente protegido contra la corrosión. El
conductor puede ser sólido o cableado, aislado, cubierto o desnudo.
8. CARACTERÍSTICAS TÉCNICAS
Los conductores deben cumplir con las características técnicas indicadas en la NTP 370.048,
tanto para el aislamiento como para el material.
9. SECCIONES MÍNIMAS
La sección del conductor de protección no debe ser menor que las secciones mostradas en la
tabla Nº 1 para los conductores de puesta a tierra, y en la tabla Nº 2 para los conductores de
protección a tierra.
TABLA Nº 1
CONDUCTOR DE PUESTA A TIERRA PARA SISTEMAS DE CORRIENTE
ALTERNA
Sección nominal del conductor Sección nominal del conductor
mayor de la acometida o su de puesta a tierra (cobre)
equivalente para conductores
en paralelo
(mm2
) (mm2
)
35 ó menor 10
50 16
70 25
95 a 185 35
240 a 300 50
400 a 500 70
Más de 500 95
NORMA TÉCNICA NTP 370.053
PERUANA 5 de 10
TABLA Nº 2
SECCIÓN MÍNIMA DE LOS CONDUCTORES DE PROTECCIÓN
Capacidad nominal o ajuste del disposi- Sección nominal del conductor
tivo automático de sobrecorriente de protección (cobre)
(mm2
)
No mayor de
(A)
15 2
20 3
60 5
100 8
200 16
400 25
800 50
1000 70
1200 95
2000 120
2500 185
4000 240
6000 400
Los valores de estas tablas corresponden al Código Nacional de Electricidad y están sujetos a las
modificaciones que se produzcan en este.
10. CÓDIGO DE COLORES
El siguiente código de colores está en concordancia con el Código Nacional de Electricidad,
cualquier modificación a los mismos está sujeta a la modificación que en el Código se realice.
10.1 Cuando el conductor de protección a tierra esté provisto de una cubierta o un
aislamiento, este debe ser de color amarillo, de manera de poder distinguirlos de los
conductores activos (de fase) o del conductor neutro si existiera.
10.2 Los conductores destinados a ser usados como conductores neutros de
NORMA TÉCNICA NTP 370.053
PERUANA 6 de 10
circuitos (si existen), deberán tener un revestimiento de color blanco.
10.3 Los conductores activos usados como conductores individuales, deberán tener
un revestimiento que los distinga de los conductores neutros (si existe), de puesta a tierra o de
protección. Deberán identificarse con colores distintos del blanco o amarillo, como por
ejemplo: negro, azul o rojo.
11. CONSERVACIÓN Y CONTINUIDAD ELÉCTRICA DE LOS
CONDUCTORES DE PROTECCIÓN
11.1 Toda instalación a tierra, nueva o modificada, debe ser inspeccionada y
probada durante y/o cuando es terminada, antes de ser puesta en servicio por el usuario, de
forma de verificar, hasta donde sea posible la correcta instalación.
11.2 Durante la realización de las inspecciones deben ser tomadas las precauciones
que garanticen la seguridad de las personas y evitar daños a la propiedad y a los equipos
instalados.
11.3 Debe efectuarse una inspección visual identificando los conductores neutro
(cuando existe) y conductor a tierra, verificando su correcta instalación.
11.4 Los conductores de protección deben estar convenientemente protegidos
contra deterioros mecánicos y químicos, y los esfuerzos electrodinámicos.
11.5 Las conexiones deben ser accesibles para verificación y ensayos, a excepción
de aquellas efectuadas en las cajas llenas de material de relleno o en juntas estancas.
11.6 Se debe probar la continuidad del conductor de protección, puente de unión
principal y puente de unión del equipo.
11.7 Ningún aparato debe ser conectado al conductor de protección, aunque las
conexiones que puedan ser desmontadas por un medio apropiado y diseñado para ese fin,
NORMA TÉCNICA NTP 370.053
PERUANA 7 de 10
pueden ser utilizadas para los ensayos.
11.8 Cuando se utilice un dispositivo de control de continuidad de tierra, los
arrollamientos de este dispositivo no deben envolver a los conductores de protección.
12. ANTECEDENTES
12.1 UNE 20-460-5-54: 1999 INSTALACIONES ELÉCTRICAS EN
EDIFICIOS. Elección e instalación de los
materiales eléctricos. Puesta a tierra y
conductores de protección.
12.2 CÓDIGO NACIONAL INTERNACIONAL. Tomo V: Sistema de
Utilización.
---oooOooo---
NORMA TÉCNICA NTP 370.053
PERUANA 8 de 10
ANEXO A
CIRCUITO DE DISTRIBUCIÓN DE ENERGÍA
TRIFÁSICO, 3 CONDUCTORES, DELTA CON UNA
ESQUINA ATIERRA
(a) El Código Nacional de Electricidad indica fusibles para las fases no conectadas a Tierra y
una barra sólida para la fase conectada a Tierra.
También permite un interruptor de tres polos.
(b) Tres fusibles sólo para motores.
(c) El electrodo corresponde a uno de los definidos en la NTP 370.056.
NORMA TÉCNICA NTP 370.053
PERUANA 9 de 10
ANEXO B
CIRCUITO DE DISTRIBUCIÓN DE ENERGÍA
TRIFÁSICO, 3 CONDUCTORES, DELTA, SIN
CONEXIÓN A TIERRA
Nota.- El Panel Principal que se muestra contiene interruptores de protección contra
sobrecorriente, puede usarse fusibles para la protección.
(a) El electrodo corresponde a uno de los definidos en la NTP 370.056.
NORMA TÉCNICA NTP 370.053
PERUANA 10 de 10
ANEXO C
CIRCUITO DE DISTRIBUCIÓN DE ENERGÍA
TRIFÁSICO, 4 CONDUCTORES, 380/220 V, NEUTRO
CORRIDO Y PUESTO A TIERRA
Nota.- El Panel Principal que se muestra contiene interruptores de protección contra
sobrecorriente, puede usarse fusibles para la protección.
(a) El electrodo corresponde a uno de los definidos en la NTP 370.056.

Más contenido relacionado

La actualidad más candente

Practical handbook-for-relay-protection-engineers
Practical handbook-for-relay-protection-engineersPractical handbook-for-relay-protection-engineers
Practical handbook-for-relay-protection-engineers
SARAVANAN A

Guia de interpretación de las curvas de disparo bt
Guia de interpretación de las curvas de disparo btGuia de interpretación de las curvas de disparo bt
Guia de interpretación de las curvas de disparo bt
Sebastian Toloza

Calculo de proteciones de transformadores
Calculo de proteciones de transformadoresCalculo de proteciones de transformadores
Calculo de proteciones de transformadores
Nakary Rodriguez

Cambio de tap
Cambio de tapCambio de tap
Cambio de tap
Edgardo Garcia

proteccion de tableros electricos
proteccion de tableros electricosproteccion de tableros electricos
proteccion de tableros electricos
Oliber Bryan Gonzales Valer

3. secciones 030-conductores
3.  secciones 030-conductores3.  secciones 030-conductores
3. secciones 030-conductores
johndsds

Manual en español mi 2088-earth-insul-tester-spa-20-750-417
Manual en español mi 2088-earth-insul-tester-spa-20-750-417Manual en español mi 2088-earth-insul-tester-spa-20-750-417
Manual en español mi 2088-earth-insul-tester-spa-20-750-417
Gerardo Rojas Sayago

6. curso de fallas y protecciones de ETAP
6. curso de fallas y protecciones de ETAP6. curso de fallas y protecciones de ETAP
6. curso de fallas y protecciones de ETAP
Himmelstern

DigSILENT PF - 04 cortocircuitos
DigSILENT PF - 04 cortocircuitosDigSILENT PF - 04 cortocircuitos
DigSILENT PF - 04 cortocircuitos
Himmelstern

199331062 curso-de-empalmes-pdf
199331062 curso-de-empalmes-pdf199331062 curso-de-empalmes-pdf
199331062 curso-de-empalmes-pdf
H. Sección 48 del STPRM

El Interruptor diferencial y sus curvas
El Interruptor diferencial  y  sus  curvasEl Interruptor diferencial  y  sus  curvas
El Interruptor diferencial y sus curvas
Instituto Juan Pablo Segundo

Ntp 370.252 conductores electricos
Ntp  370.252   conductores  electricosNtp  370.252   conductores  electricos
Ntp 370.252 conductores electricos
Roly Pariona Silva

Ppt cableado electrico
Ppt cableado electricoPpt cableado electrico
Ppt cableado electrico
Karito Lizeth Benites Socola

ETAP - Curso malla de tierra
ETAP - Curso malla de tierraETAP - Curso malla de tierra
ETAP - Curso malla de tierra
Himmelstern

370.304
370.304370.304
370.304
maryidelsa

Trafos romagñole
Trafos romagñoleTrafos romagñole
Trafos romagñole
edwincardenascaba

Installation Operation & Maintenance of 33kV & 11kV Switchgear
Installation   Operation & Maintenance of 33kV & 11kV SwitchgearInstallation   Operation & Maintenance of 33kV & 11kV Switchgear
Installation Operation & Maintenance of 33kV & 11kV Switchgear
Sheikh Nazmul Islam

Instalación eléctrica de bombas contra incendio
Instalación eléctrica de bombas contra incendioInstalación eléctrica de bombas contra incendio
Instalación eléctrica de bombas contra incendio
leandroeara

Tema 17. centros de transformacion
Tema 17. centros de transformacionTema 17. centros de transformacion
Tema 17. centros de transformacion
Jesus de la Casa Hernandez

Power transformer-testing-brochure-esp
Power transformer-testing-brochure-espPower transformer-testing-brochure-esp
Power transformer-testing-brochure-esp
Nelson Bazualdo Guzman


La actualidad más candente (20)

Practical handbook-for-relay-protection-engineers
Practical handbook-for-relay-protection-engineersPractical handbook-for-relay-protection-engineers
Practical handbook-for-relay-protection-engineers

Guia de interpretación de las curvas de disparo bt
Guia de interpretación de las curvas de disparo btGuia de interpretación de las curvas de disparo bt
Guia de interpretación de las curvas de disparo bt

Calculo de proteciones de transformadores
Calculo de proteciones de transformadoresCalculo de proteciones de transformadores
Calculo de proteciones de transformadores

Cambio de tap
Cambio de tapCambio de tap
Cambio de tap

proteccion de tableros electricos
proteccion de tableros electricosproteccion de tableros electricos
proteccion de tableros electricos

3. secciones 030-conductores
3.  secciones 030-conductores3.  secciones 030-conductores
3. secciones 030-conductores

Manual en español mi 2088-earth-insul-tester-spa-20-750-417
Manual en español mi 2088-earth-insul-tester-spa-20-750-417Manual en español mi 2088-earth-insul-tester-spa-20-750-417
Manual en español mi 2088-earth-insul-tester-spa-20-750-417

6. curso de fallas y protecciones de ETAP
6. curso de fallas y protecciones de ETAP6. curso de fallas y protecciones de ETAP
6. curso de fallas y protecciones de ETAP

DigSILENT PF - 04 cortocircuitos
DigSILENT PF - 04 cortocircuitosDigSILENT PF - 04 cortocircuitos
DigSILENT PF - 04 cortocircuitos

199331062 curso-de-empalmes-pdf
199331062 curso-de-empalmes-pdf199331062 curso-de-empalmes-pdf
199331062 curso-de-empalmes-pdf

El Interruptor diferencial y sus curvas
El Interruptor diferencial  y  sus  curvasEl Interruptor diferencial  y  sus  curvas
El Interruptor diferencial y sus curvas

Ntp 370.252 conductores electricos
Ntp  370.252   conductores  electricosNtp  370.252   conductores  electricos
Ntp 370.252 conductores electricos

Ppt cableado electrico
Ppt cableado electricoPpt cableado electrico
Ppt cableado electrico

ETAP - Curso malla de tierra
ETAP - Curso malla de tierraETAP - Curso malla de tierra
ETAP - Curso malla de tierra

370.304
370.304370.304
370.304

Trafos romagñole
Trafos romagñoleTrafos romagñole
Trafos romagñole

Installation Operation & Maintenance of 33kV & 11kV Switchgear
Installation   Operation & Maintenance of 33kV & 11kV SwitchgearInstallation   Operation & Maintenance of 33kV & 11kV Switchgear
Installation Operation & Maintenance of 33kV & 11kV Switchgear

Instalación eléctrica de bombas contra incendio
Instalación eléctrica de bombas contra incendioInstalación eléctrica de bombas contra incendio
Instalación eléctrica de bombas contra incendio

Tema 17. centros de transformacion
Tema 17. centros de transformacionTema 17. centros de transformacion
Tema 17. centros de transformacion

Power transformer-testing-brochure-esp
Power transformer-testing-brochure-espPower transformer-testing-brochure-esp
Power transformer-testing-brochure-esp


Similar a Ntp 370.053

Ntp 370.301
Ntp 370.301Ntp 370.301
Ntp 370.301
Alvaro Trigoso

236107015 ntp-370-301
236107015 ntp-370-301236107015 ntp-370-301
236107015 ntp-370-301
Claudia Pacherrez

PUESTA A TIERRA1.pptx
PUESTA A TIERRA1.pptxPUESTA A TIERRA1.pptx
PUESTA A TIERRA1.pptx
AlexDavidsMosqueiraL

01. electricidad mem desc (2)
01.  electricidad mem desc (2)01.  electricidad mem desc (2)
01. electricidad mem desc (2)
CarlosJMoncada

01.- Electricidad Mem Desc.pdf
01.- Electricidad Mem Desc.pdf01.- Electricidad Mem Desc.pdf
01.- Electricidad Mem Desc.pdf
ssuser7cd226

ACUICULTURA Y PROCESAMIENTO PESQUERO - mod. 08.pdf
ACUICULTURA Y PROCESAMIENTO PESQUERO - mod. 08.pdfACUICULTURA Y PROCESAMIENTO PESQUERO - mod. 08.pdf
ACUICULTURA Y PROCESAMIENTO PESQUERO - mod. 08.pdf
Carlos Avila Quiñe

370.310 ntp
370.310 ntp370.310 ntp
Manual de Sistema de Puesta a Tierra.pdf
Manual de Sistema de Puesta a Tierra.pdfManual de Sistema de Puesta a Tierra.pdf
Manual de Sistema de Puesta a Tierra.pdf
jmorales29

uohoIii e.t.-suministro-de-mat-y-equipo de fernando lozano
uohoIii e.t.-suministro-de-mat-y-equipo de fernando lozanouohoIii e.t.-suministro-de-mat-y-equipo de fernando lozano
uohoIii e.t.-suministro-de-mat-y-equipo de fernando lozano
bryan sotomollo puclla

las conducciones. Sistemas de distribución de energía
las conducciones. Sistemas de distribución de energíalas conducciones. Sistemas de distribución de energía
las conducciones. Sistemas de distribución de energía
Arturo Iglesias Castro

Selección de Conductores Eléctricos para la Construcción, (ICA-Procobre, Sep....
Selección de Conductores Eléctricos para la Construcción, (ICA-Procobre, Sep....Selección de Conductores Eléctricos para la Construcción, (ICA-Procobre, Sep....
Selección de Conductores Eléctricos para la Construcción, (ICA-Procobre, Sep....
Efren Franco

Cinta eléctrica semiconductora para uso en mt
Cinta eléctrica semiconductora para uso en mtCinta eléctrica semiconductora para uso en mt
Cinta eléctrica semiconductora para uso en mt
Leiman Meneses Arrieta

7. sección 070-métodos de alambrado
7.  sección 070-métodos de alambrado7.  sección 070-métodos de alambrado
7. sección 070-métodos de alambrado
Abraham Valeriano Chavez

7. sección 070-métodos de alambrado
7.  sección 070-métodos de alambrado7.  sección 070-métodos de alambrado
7. sección 070-métodos de alambrado
johndsds

Pdfslide.net nb 777pdf (1) (1)
Pdfslide.net nb 777pdf (1) (1)Pdfslide.net nb 777pdf (1) (1)
Pdfslide.net nb 777pdf (1) (1)
josemanuel817

Itc bt 19
Itc bt 19Itc bt 19
Itc bt 19
Manuel Gómez

CÓDIGO NACIONAL DE ELECTRICIDAD SELECTO.pdf
CÓDIGO NACIONAL DE ELECTRICIDAD SELECTO.pdfCÓDIGO NACIONAL DE ELECTRICIDAD SELECTO.pdf
CÓDIGO NACIONAL DE ELECTRICIDAD SELECTO.pdf
PamelaSoniaBautistaV

Resumen ejecutivo: Selección de Conductores Eléctricos para la Construcción, ...
Resumen ejecutivo: Selección de Conductores Eléctricos para la Construcción, ...Resumen ejecutivo: Selección de Conductores Eléctricos para la Construcción, ...
Resumen ejecutivo: Selección de Conductores Eléctricos para la Construcción, ...
Efren Franco

67496524 libro-instalaciones-electric-as-umss
67496524 libro-instalaciones-electric-as-umss67496524 libro-instalaciones-electric-as-umss
67496524 libro-instalaciones-electric-as-umss
Ruben Lopez

Proyecto alsur 22.9 kv modificado
Proyecto alsur 22.9 kv modificadoProyecto alsur 22.9 kv modificado
Proyecto alsur 22.9 kv modificado
Victor Bengoa


Similar a Ntp 370.053 (20)

Ntp 370.301
Ntp 370.301Ntp 370.301
Ntp 370.301

236107015 ntp-370-301
236107015 ntp-370-301236107015 ntp-370-301
236107015 ntp-370-301

PUESTA A TIERRA1.pptx
PUESTA A TIERRA1.pptxPUESTA A TIERRA1.pptx
PUESTA A TIERRA1.pptx

01. electricidad mem desc (2)
01.  electricidad mem desc (2)01.  electricidad mem desc (2)
01. electricidad mem desc (2)

01.- Electricidad Mem Desc.pdf
01.- Electricidad Mem Desc.pdf01.- Electricidad Mem Desc.pdf
01.- Electricidad Mem Desc.pdf

ACUICULTURA Y PROCESAMIENTO PESQUERO - mod. 08.pdf
ACUICULTURA Y PROCESAMIENTO PESQUERO - mod. 08.pdfACUICULTURA Y PROCESAMIENTO PESQUERO - mod. 08.pdf
ACUICULTURA Y PROCESAMIENTO PESQUERO - mod. 08.pdf

370.310 ntp
370.310 ntp370.310 ntp
370.310 ntp

Manual de Sistema de Puesta a Tierra.pdf
Manual de Sistema de Puesta a Tierra.pdfManual de Sistema de Puesta a Tierra.pdf
Manual de Sistema de Puesta a Tierra.pdf

uohoIii e.t.-suministro-de-mat-y-equipo de fernando lozano
uohoIii e.t.-suministro-de-mat-y-equipo de fernando lozanouohoIii e.t.-suministro-de-mat-y-equipo de fernando lozano
uohoIii e.t.-suministro-de-mat-y-equipo de fernando lozano

las conducciones. Sistemas de distribución de energía
las conducciones. Sistemas de distribución de energíalas conducciones. Sistemas de distribución de energía
las conducciones. Sistemas de distribución de energía

Selección de Conductores Eléctricos para la Construcción, (ICA-Procobre, Sep....
Selección de Conductores Eléctricos para la Construcción, (ICA-Procobre, Sep....Selección de Conductores Eléctricos para la Construcción, (ICA-Procobre, Sep....
Selección de Conductores Eléctricos para la Construcción, (ICA-Procobre, Sep....

Cinta eléctrica semiconductora para uso en mt
Cinta eléctrica semiconductora para uso en mtCinta eléctrica semiconductora para uso en mt
Cinta eléctrica semiconductora para uso en mt

7. sección 070-métodos de alambrado
7.  sección 070-métodos de alambrado7.  sección 070-métodos de alambrado
7. sección 070-métodos de alambrado

7. sección 070-métodos de alambrado
7.  sección 070-métodos de alambrado7.  sección 070-métodos de alambrado
7. sección 070-métodos de alambrado

Pdfslide.net nb 777pdf (1) (1)
Pdfslide.net nb 777pdf (1) (1)Pdfslide.net nb 777pdf (1) (1)
Pdfslide.net nb 777pdf (1) (1)

Itc bt 19
Itc bt 19Itc bt 19
Itc bt 19

CÓDIGO NACIONAL DE ELECTRICIDAD SELECTO.pdf
CÓDIGO NACIONAL DE ELECTRICIDAD SELECTO.pdfCÓDIGO NACIONAL DE ELECTRICIDAD SELECTO.pdf
CÓDIGO NACIONAL DE ELECTRICIDAD SELECTO.pdf

Resumen ejecutivo: Selección de Conductores Eléctricos para la Construcción, ...
Resumen ejecutivo: Selección de Conductores Eléctricos para la Construcción, ...Resumen ejecutivo: Selección de Conductores Eléctricos para la Construcción, ...
Resumen ejecutivo: Selección de Conductores Eléctricos para la Construcción, ...

67496524 libro-instalaciones-electric-as-umss
67496524 libro-instalaciones-electric-as-umss67496524 libro-instalaciones-electric-as-umss
67496524 libro-instalaciones-electric-as-umss

Proyecto alsur 22.9 kv modificado
Proyecto alsur 22.9 kv modificadoProyecto alsur 22.9 kv modificado
Proyecto alsur 22.9 kv modificado


Último

simbologia y normas de soldadura para su inspección
simbologia y normas de soldadura para su inspecciónsimbologia y normas de soldadura para su inspección
simbologia y normas de soldadura para su inspección
HarofHaro

Infografia - Hugo Hidalgo - Construcción
Infografia - Hugo Hidalgo - ConstrucciónInfografia - Hugo Hidalgo - Construcción
Infografia - Hugo Hidalgo - Construcción
MaraManuelaUrribarri

Infografía de operaciones básicas....pdf
Infografía de operaciones básicas....pdfInfografía de operaciones básicas....pdf
Infografía de operaciones básicas....pdf
jahirrtorresa

PRIMERA Y SEGUNDA LEY DE LA TERMODINÁMICA
PRIMERA Y SEGUNDA LEY DE LA TERMODINÁMICAPRIMERA Y SEGUNDA LEY DE LA TERMODINÁMICA
PRIMERA Y SEGUNDA LEY DE LA TERMODINÁMICA
carmenquintana18

COMPARACION DE PRECIOS TENIENDO COMO REFERENTE LA OSCE
COMPARACION DE PRECIOS TENIENDO COMO REFERENTE LA OSCECOMPARACION DE PRECIOS TENIENDO COMO REFERENTE LA OSCE
COMPARACION DE PRECIOS TENIENDO COMO REFERENTE LA OSCE
jhunior lopez rodriguez

DIAPOSITIVA DE LA NORMA ISO 22000 EXPOSICI�N.pptx
DIAPOSITIVA DE LA NORMA ISO 22000 EXPOSICI�N.pptxDIAPOSITIVA DE LA NORMA ISO 22000 EXPOSICI�N.pptx
DIAPOSITIVA DE LA NORMA ISO 22000 EXPOSICI�N.pptx
KeylaArlethTorresOrt

muros de contencion, diseño y generalidades
muros de contencion, diseño y generalidadesmuros de contencion, diseño y generalidades
muros de contencion, diseño y generalidades
AlejandroArturoGutie1

PPT suelos ensayo Proctor - laboratorio 4.pdf
PPT suelos ensayo Proctor - laboratorio 4.pdfPPT suelos ensayo Proctor - laboratorio 4.pdf
PPT suelos ensayo Proctor - laboratorio 4.pdf
EgorRamos1

Las operaciones básicas en la construcción.
Las operaciones básicas en la construcción.Las operaciones básicas en la construcción.
Las operaciones básicas en la construcción.
MaraManuelaUrribarri

S09 PBM-HEMORRAGIAS 2021-I Grabada 1.pptx
S09 PBM-HEMORRAGIAS 2021-I Grabada 1.pptxS09 PBM-HEMORRAGIAS 2021-I Grabada 1.pptx
S09 PBM-HEMORRAGIAS 2021-I Grabada 1.pptx
yamilbailonw

DIAGRAMA ELECTRICOS y circuito electrónicos
DIAGRAMA ELECTRICOS y circuito electrónicosDIAGRAMA ELECTRICOS y circuito electrónicos
DIAGRAMA ELECTRICOS y circuito electrónicos
LuisAngelGuarnizoBet

EXPOSICIÓN NTP IEC 60364-1 - Orlando Chávez Chacaltana.pdf
EXPOSICIÓN NTP IEC 60364-1 - Orlando Chávez Chacaltana.pdfEXPOSICIÓN NTP IEC 60364-1 - Orlando Chávez Chacaltana.pdf
EXPOSICIÓN NTP IEC 60364-1 - Orlando Chávez Chacaltana.pdf
hugodennis88

PRES 3. METROLOGÍA DE GASES Y RADIACIONES IONIZANTES.pptx
PRES 3. METROLOGÍA DE GASES Y RADIACIONES IONIZANTES.pptxPRES 3. METROLOGÍA DE GASES Y RADIACIONES IONIZANTES.pptx
PRES 3. METROLOGÍA DE GASES Y RADIACIONES IONIZANTES.pptx
brandonsinael

Focos SSO Fin de Semana del 31 MAYO A al 02 de JUNIO de 2024.pdf
Focos SSO Fin de Semana del 31 MAYO A  al 02 de JUNIO  de 2024.pdfFocos SSO Fin de Semana del 31 MAYO A  al 02 de JUNIO  de 2024.pdf
Focos SSO Fin de Semana del 31 MAYO A al 02 de JUNIO de 2024.pdf
PatoLokooGuevara

INFORME DE LABORATORIO MECANICA DE FLUIDOS (1).docx
INFORME DE LABORATORIO MECANICA DE FLUIDOS (1).docxINFORME DE LABORATORIO MECANICA DE FLUIDOS (1).docx
INFORME DE LABORATORIO MECANICA DE FLUIDOS (1).docx
LuzdeFatimaCarranzaG

Cálculo del espesor del conducto forzado
Cálculo del espesor del conducto forzadoCálculo del espesor del conducto forzado
Cálculo del espesor del conducto forzado
KristianSaavedra

SLIDEHARE.docx..........................
SLIDEHARE.docx..........................SLIDEHARE.docx..........................
SLIDEHARE.docx..........................
azulsarase

Uso de equipos de protección personal.pptx
Uso de equipos de protección personal.pptxUso de equipos de protección personal.pptx
Uso de equipos de protección personal.pptx
OmarPadillaGarcia

Aletas de transferencia de calor o superficies extendidas dylan.pdf
Aletas de transferencia de calor o superficies extendidas dylan.pdfAletas de transferencia de calor o superficies extendidas dylan.pdf
Aletas de transferencia de calor o superficies extendidas dylan.pdf
elsanti003

Equipo 4. Mezclado de Polímeros quimica de polimeros.pptx
Equipo 4. Mezclado de Polímeros quimica de polimeros.pptxEquipo 4. Mezclado de Polímeros quimica de polimeros.pptx
Equipo 4. Mezclado de Polímeros quimica de polimeros.pptx
angiepalacios6170


Último (20)

simbologia y normas de soldadura para su inspección
simbologia y normas de soldadura para su inspecciónsimbologia y normas de soldadura para su inspección
simbologia y normas de soldadura para su inspección

Infografia - Hugo Hidalgo - Construcción
Infografia - Hugo Hidalgo - ConstrucciónInfografia - Hugo Hidalgo - Construcción
Infografia - Hugo Hidalgo - Construcción

Infografía de operaciones básicas....pdf
Infografía de operaciones básicas....pdfInfografía de operaciones básicas....pdf
Infografía de operaciones básicas....pdf

PRIMERA Y SEGUNDA LEY DE LA TERMODINÁMICA
PRIMERA Y SEGUNDA LEY DE LA TERMODINÁMICAPRIMERA Y SEGUNDA LEY DE LA TERMODINÁMICA
PRIMERA Y SEGUNDA LEY DE LA TERMODINÁMICA

COMPARACION DE PRECIOS TENIENDO COMO REFERENTE LA OSCE
COMPARACION DE PRECIOS TENIENDO COMO REFERENTE LA OSCECOMPARACION DE PRECIOS TENIENDO COMO REFERENTE LA OSCE
COMPARACION DE PRECIOS TENIENDO COMO REFERENTE LA OSCE

DIAPOSITIVA DE LA NORMA ISO 22000 EXPOSICI�N.pptx
DIAPOSITIVA DE LA NORMA ISO 22000 EXPOSICI�N.pptxDIAPOSITIVA DE LA NORMA ISO 22000 EXPOSICI�N.pptx
DIAPOSITIVA DE LA NORMA ISO 22000 EXPOSICI�N.pptx

muros de contencion, diseño y generalidades
muros de contencion, diseño y generalidadesmuros de contencion, diseño y generalidades
muros de contencion, diseño y generalidades

PPT suelos ensayo Proctor - laboratorio 4.pdf
PPT suelos ensayo Proctor - laboratorio 4.pdfPPT suelos ensayo Proctor - laboratorio 4.pdf
PPT suelos ensayo Proctor - laboratorio 4.pdf

Las operaciones básicas en la construcción.
Las operaciones básicas en la construcción.Las operaciones básicas en la construcción.
Las operaciones básicas en la construcción.

S09 PBM-HEMORRAGIAS 2021-I Grabada 1.pptx
S09 PBM-HEMORRAGIAS 2021-I Grabada 1.pptxS09 PBM-HEMORRAGIAS 2021-I Grabada 1.pptx
S09 PBM-HEMORRAGIAS 2021-I Grabada 1.pptx

DIAGRAMA ELECTRICOS y circuito electrónicos
DIAGRAMA ELECTRICOS y circuito electrónicosDIAGRAMA ELECTRICOS y circuito electrónicos
DIAGRAMA ELECTRICOS y circuito electrónicos

EXPOSICIÓN NTP IEC 60364-1 - Orlando Chávez Chacaltana.pdf
EXPOSICIÓN NTP IEC 60364-1 - Orlando Chávez Chacaltana.pdfEXPOSICIÓN NTP IEC 60364-1 - Orlando Chávez Chacaltana.pdf
EXPOSICIÓN NTP IEC 60364-1 - Orlando Chávez Chacaltana.pdf

PRES 3. METROLOGÍA DE GASES Y RADIACIONES IONIZANTES.pptx
PRES 3. METROLOGÍA DE GASES Y RADIACIONES IONIZANTES.pptxPRES 3. METROLOGÍA DE GASES Y RADIACIONES IONIZANTES.pptx
PRES 3. METROLOGÍA DE GASES Y RADIACIONES IONIZANTES.pptx

Focos SSO Fin de Semana del 31 MAYO A al 02 de JUNIO de 2024.pdf
Focos SSO Fin de Semana del 31 MAYO A  al 02 de JUNIO  de 2024.pdfFocos SSO Fin de Semana del 31 MAYO A  al 02 de JUNIO  de 2024.pdf
Focos SSO Fin de Semana del 31 MAYO A al 02 de JUNIO de 2024.pdf

INFORME DE LABORATORIO MECANICA DE FLUIDOS (1).docx
INFORME DE LABORATORIO MECANICA DE FLUIDOS (1).docxINFORME DE LABORATORIO MECANICA DE FLUIDOS (1).docx
INFORME DE LABORATORIO MECANICA DE FLUIDOS (1).docx

Cálculo del espesor del conducto forzado
Cálculo del espesor del conducto forzadoCálculo del espesor del conducto forzado
Cálculo del espesor del conducto forzado

SLIDEHARE.docx..........................
SLIDEHARE.docx..........................SLIDEHARE.docx..........................
SLIDEHARE.docx..........................

Uso de equipos de protección personal.pptx
Uso de equipos de protección personal.pptxUso de equipos de protección personal.pptx
Uso de equipos de protección personal.pptx

Aletas de transferencia de calor o superficies extendidas dylan.pdf
Aletas de transferencia de calor o superficies extendidas dylan.pdfAletas de transferencia de calor o superficies extendidas dylan.pdf
Aletas de transferencia de calor o superficies extendidas dylan.pdf

Equipo 4. Mezclado de Polímeros quimica de polimeros.pptx
Equipo 4. Mezclado de Polímeros quimica de polimeros.pptxEquipo 4. Mezclado de Polímeros quimica de polimeros.pptx
Equipo 4. Mezclado de Polímeros quimica de polimeros.pptx


Ntp 370.053

  • 1. NORMA TÉCNICA NTP 370.053 PERUANA 1999 Comisión de Reglamentos Técnicos y Comerciales-INDECOPI Calle De La Prosa 138, San Borja (Lima 41) Apartado 145 Lima, Perú SEGURIDAD ELÉCTRICA. Elección de los materiales eléctricos en las instalaciones interiores para puesta a tierra. Conductores de protección de cobre ELECTRICAL SAFETY. .Selection of electrical materials in indoor instalation for grounded connecction. Copper protecction conductors 1999-11-10 1ª Edición R.0069-99/INDECOPI-CRT. Publicada el 99-12-13 Precio basado en 10 páginas I.C.S: 29.120.50 , 91.140.50 ESTA NORMA ES RECOMENDABLE Descriptores: conductores de protección de cobre, tipos, materiales, secciones mínimas, código de colores, conservación.
  • 2. i ÍNDICE Página ÍNDICE i PREFACIO ii 1. OBJETO 1 2. REFERENCIAS NORMATIVAS 1 3. CAMPO DE APLICACIÓN 2 4. DEFINICIONES 2 5. CONDICIONES GENERALES 2 6. TIPOS DE CONDUCTORES DE PROTECCIÓN 2 7. MATERIALES 4 8. CARACTERÍSTICAS TÉCNICAS 4 9. SECCIONES MÍNIMAS 4 10. CÓDIGO DE COLORES 5 11. CONSERVACIÓN Y CONTINUIDAD ELÉCTRICA DE LOS CONDUCTORES DE PROTECCIÓN 6 12. ANTECEDENTES 7 ANEXOS 8
  • 3. ii PREFACIO A. RESEÑA HISTÓRICA A.1 La presente Norma Técnica Peruana fue elaborada por el Comité Técnico Especializado de Seguridad Eléctrica – Sistema de Conexión a Tierra, mediante el Sistema 2 u Ordinario, durante los meses de Agosto 1998 y Abril de 1999, utilizó como antecedente a la norma española UNE 20-460-5-54: 1990 INSTALACIONES ELÉCTRICAS EN EDIFICIOS. Elección e instalación de los materiales eléctricos. Puesta a tierra y conductores de protección. A.2 El Comité Técnico Especializado de Seguridad Eléctrica – Sistema de Conexión a Tierra presentó a la Comisión de Reglamentos Técnicos y Comerciales –CRT, con fecha 1999-04-15, el PNTP 370.053:1999 SEGURIDAD ELÉCTRICA. Elección de los materiales eléctricos en las instalaciones interiores para puesta a tierra. Conductores de Protección de Cobre, para su revisión y aprobación, siendo sometida a etapa de Discusión Pública el 99-07-19. No habiéndose presentado ninguna observación, fue oficializado como Norma Técnica Peruana NTP 370.053:1999 SEGURIDAD ELÉCTRICA. Elección de los materiales eléctricos en las instalaciones interiores para puesta a tierra. Conductores de protección de cobre, 1ª Edición el 13 de diciembre de 1999. A.3 La presente Norma Técnica Peruana presenta cambios editoriales referidos principalmente a terminología empleada propia del idioma español y ha sido estructurada de acuerdo a las Guías Peruanas GP 001:1995 y GP 002:1995. B. INSTITUCIONES QUE PARTICIPARON EN LA ELABORACIÓN DE LA NORMA TÉCNICA PERUANA SECRETARÍA PROCOBRE PERÚ SECRETARIO Carlos Huayllasco Montalva ENTIDAD REPRESENTANTE ALEPSA Rodolfo Ostolaza Novoa Moisés Mansilla Rodriguez
  • 4. iii CEPER S.A. Víctor Durand Lirio Ortiz Palacios ELECSA S.A. Humberto Urbina Parreño ELECTRO CONDUCTORES PERUANOS S.R.L. – ELCOPE Armando Menacho Aspíllaga INDECO S.A. Sigfrido Nano Miguel Román PARA RAYOS S.R.L. Gustavo Coloma Cavero Flavio Tito Fuentes SAKATA INGENIEROS S.A. Ramón Sánchez Moreno Mario Adrianzén SOCIEDAD NACIONAL Alejandro Lengua Ulloa DE INDUSTRIAS Armando Jarrín Polleti TECNOFIL S.A. Ronald Gillespie Raúl Bazán TICINO DEL PERÚ S.A. César Gallarday José Rodriguez TRIANÓN Ricardo Cárdenas ASOCIACIÓN PERUANA DE Andrés Faragó del Carpio CONSUMIDORES Y USUARIOS Reynaldo Morales López DEL SERVICIO ELÉCTRICO – ASPEC MINISTERIO DE ENERGÍA Y MINAS Alfredo Sausa Cornejo Pedro Pachas Mesías OSINERG José Carlos Reyes Alva ASOCIACIÓN ELECTROTÉCNICA PERUANA - AEP Justo Yanque Montufar COLEGIO DE INGENIEROS DEL PERÚ César Johnston Ibarra Capítulo de Ingeniería Mecánica Miguel Combe Álvarez
  • 5. iv Eléctrica y Mecánica PONTIFICIA UNIVERSIDAD Fernando Jimenez CATÓLICA DEL PERÚ Raúl del Rosario Quinteros Óscar Melgarejo Ponte UNIVERSIDAD NACIONAL Alfredo Espinoza Loli DE INGENIERÍA Ubaldo Rosado Aguirre Eleodoro Ágreda Vásquez UNIVERSIDAD NACIONAL Luis Milla Lostaunau MAYOR DE SAN MARCOS Jaime Luyo Kuong ---oooOooo---
  • 6. NORMA TÉCNICA NTP 370.053 PERUANA 1 de 10 SEGURIDAD ELÉCTRICA. Elección de los materiales eléctricos en las instalaciones interiores para puesta a tierra. Conductores de Protección de cobre 1. OBJETO Esta Norma Técnica Peruana establece las condiciones que deben cumplir los conductores eléctricos a ser utilizados como conductores de protección a tierra considerados necesarios para la seguridad de las personas, animales y de la propiedad, frente a los peligros y daños que pueden resultar por el uso de las instalaciones eléctricas, en condiciones que puedan ser previstas. 2. REFERENCIAS NORMATIVAS Las siguientes normas contienen disposiciones que al ser citadas en este texto, constituyen requisitos de esta Norma Técnica Peruana. Las ediciones indicadas estaban en vigencia en el momento de esta publicación. Como toda Norma está sujeta a revisión, se recomienda a aquellos que realicen acuerdos en base a ellas, que analicen la conveniencia de usar las ediciones recientes de las normas citadas seguidamente. El Organismo Peruano de Normalización posee la información de las Normas Técnicas Peruanas en vigencia en todo momento. Normas Técnicas Peruanas 2.1 NTP 370.048: 1984 CONDUCTORES AISLADOS CON CLORURO DE POLIVINILO (PVC) PARA INSTALACIONES DE HASTA 600 V. 2.2 NTP 370.055: 1999 SEGURIDAD ELÉCTRICA. Sistemas de puesta a tierra. Glosario de términos.
  • 7. NORMA TÉCNICA NTP 370.053 PERUANA 2 de 10 2.3 NTP 370.056:1999 SEGURIDAD ELÉCTRICA. Electrodos de cobre para puesta a tierra. 3. CAMPO DE APLICACIÓN Esta Norma Técnica Peruana se aplica en instalaciones interiores en edificios públicos, edificios residenciales, viviendas unifamiliares o locales comerciales, cuando el conductor de protección a tierra corresponde a un alambre o conjunto de alambres de cobre. Puede ser desnudo, cubierto o aislado. 4. DEFINICIONES Para los propósitos de esta Norma Técnica Peruana se aplican las definiciones dadas en la NTP 370.055. 5. CONDICIONES GENERALES Los conductores de protección deben ir en las canalizaciones con los conductores del circuito alambrado interior, en anexos se muestran las instalaciones para diferentes sistemas eléctricos. 6. TIPOS DE CONDUCTORES DE PROTECCIÓN El conductor de protección a tierra, según su función, puede recibir el nombre de conductor de puesta a tierra, conductor de protección o puentes de unión (véase figura 1).
  • 8. NORMA TÉCNICA NTP 370.053 PERUANA 3 de 10 FIGURA 1 CONEXIONES DE CIRCUITOS ELÉCTRICOS EN RESIDENCIAS Y PEQUEÑOS COMERCIOS (a) Conductor Neutro (sólo para sistemas que lo utilicen) (b) Conductor de Protección (a Tierra) (c) Puente de Unión entre Neutro y Tierra (sólo en el Panel Principal) (d) Conductor de Puesta a Tierra (e) Interruptor General (f) Interruptor de Circuito Derivado NOTA.- El Panel Principal que se muestra contiene interruptores de protección contra sobrecorriente, puede usarse fusibles para la protección.
  • 9. NORMA TÉCNICA NTP 370.053 PERUANA 4 de 10 7. MATERIALES Debe ser de cobre. El material debe ser resistente a cualquier condición de corrosión que exista en la instalación o debe estar adecuadamente protegido contra la corrosión. El conductor puede ser sólido o cableado, aislado, cubierto o desnudo. 8. CARACTERÍSTICAS TÉCNICAS Los conductores deben cumplir con las características técnicas indicadas en la NTP 370.048, tanto para el aislamiento como para el material. 9. SECCIONES MÍNIMAS La sección del conductor de protección no debe ser menor que las secciones mostradas en la tabla Nº 1 para los conductores de puesta a tierra, y en la tabla Nº 2 para los conductores de protección a tierra. TABLA Nº 1 CONDUCTOR DE PUESTA A TIERRA PARA SISTEMAS DE CORRIENTE ALTERNA Sección nominal del conductor Sección nominal del conductor mayor de la acometida o su de puesta a tierra (cobre) equivalente para conductores en paralelo (mm2 ) (mm2 ) 35 ó menor 10 50 16 70 25 95 a 185 35 240 a 300 50 400 a 500 70 Más de 500 95
  • 10. NORMA TÉCNICA NTP 370.053 PERUANA 5 de 10 TABLA Nº 2 SECCIÓN MÍNIMA DE LOS CONDUCTORES DE PROTECCIÓN Capacidad nominal o ajuste del disposi- Sección nominal del conductor tivo automático de sobrecorriente de protección (cobre) (mm2 ) No mayor de (A) 15 2 20 3 60 5 100 8 200 16 400 25 800 50 1000 70 1200 95 2000 120 2500 185 4000 240 6000 400 Los valores de estas tablas corresponden al Código Nacional de Electricidad y están sujetos a las modificaciones que se produzcan en este. 10. CÓDIGO DE COLORES El siguiente código de colores está en concordancia con el Código Nacional de Electricidad, cualquier modificación a los mismos está sujeta a la modificación que en el Código se realice. 10.1 Cuando el conductor de protección a tierra esté provisto de una cubierta o un aislamiento, este debe ser de color amarillo, de manera de poder distinguirlos de los conductores activos (de fase) o del conductor neutro si existiera. 10.2 Los conductores destinados a ser usados como conductores neutros de
  • 11. NORMA TÉCNICA NTP 370.053 PERUANA 6 de 10 circuitos (si existen), deberán tener un revestimiento de color blanco. 10.3 Los conductores activos usados como conductores individuales, deberán tener un revestimiento que los distinga de los conductores neutros (si existe), de puesta a tierra o de protección. Deberán identificarse con colores distintos del blanco o amarillo, como por ejemplo: negro, azul o rojo. 11. CONSERVACIÓN Y CONTINUIDAD ELÉCTRICA DE LOS CONDUCTORES DE PROTECCIÓN 11.1 Toda instalación a tierra, nueva o modificada, debe ser inspeccionada y probada durante y/o cuando es terminada, antes de ser puesta en servicio por el usuario, de forma de verificar, hasta donde sea posible la correcta instalación. 11.2 Durante la realización de las inspecciones deben ser tomadas las precauciones que garanticen la seguridad de las personas y evitar daños a la propiedad y a los equipos instalados. 11.3 Debe efectuarse una inspección visual identificando los conductores neutro (cuando existe) y conductor a tierra, verificando su correcta instalación. 11.4 Los conductores de protección deben estar convenientemente protegidos contra deterioros mecánicos y químicos, y los esfuerzos electrodinámicos. 11.5 Las conexiones deben ser accesibles para verificación y ensayos, a excepción de aquellas efectuadas en las cajas llenas de material de relleno o en juntas estancas. 11.6 Se debe probar la continuidad del conductor de protección, puente de unión principal y puente de unión del equipo. 11.7 Ningún aparato debe ser conectado al conductor de protección, aunque las conexiones que puedan ser desmontadas por un medio apropiado y diseñado para ese fin,
  • 12. NORMA TÉCNICA NTP 370.053 PERUANA 7 de 10 pueden ser utilizadas para los ensayos. 11.8 Cuando se utilice un dispositivo de control de continuidad de tierra, los arrollamientos de este dispositivo no deben envolver a los conductores de protección. 12. ANTECEDENTES 12.1 UNE 20-460-5-54: 1999 INSTALACIONES ELÉCTRICAS EN EDIFICIOS. Elección e instalación de los materiales eléctricos. Puesta a tierra y conductores de protección. 12.2 CÓDIGO NACIONAL INTERNACIONAL. Tomo V: Sistema de Utilización. ---oooOooo---
  • 13. NORMA TÉCNICA NTP 370.053 PERUANA 8 de 10 ANEXO A CIRCUITO DE DISTRIBUCIÓN DE ENERGÍA TRIFÁSICO, 3 CONDUCTORES, DELTA CON UNA ESQUINA ATIERRA (a) El Código Nacional de Electricidad indica fusibles para las fases no conectadas a Tierra y una barra sólida para la fase conectada a Tierra. También permite un interruptor de tres polos. (b) Tres fusibles sólo para motores. (c) El electrodo corresponde a uno de los definidos en la NTP 370.056.
  • 14. NORMA TÉCNICA NTP 370.053 PERUANA 9 de 10 ANEXO B CIRCUITO DE DISTRIBUCIÓN DE ENERGÍA TRIFÁSICO, 3 CONDUCTORES, DELTA, SIN CONEXIÓN A TIERRA Nota.- El Panel Principal que se muestra contiene interruptores de protección contra sobrecorriente, puede usarse fusibles para la protección. (a) El electrodo corresponde a uno de los definidos en la NTP 370.056.
  • 15. NORMA TÉCNICA NTP 370.053 PERUANA 10 de 10 ANEXO C CIRCUITO DE DISTRIBUCIÓN DE ENERGÍA TRIFÁSICO, 4 CONDUCTORES, 380/220 V, NEUTRO CORRIDO Y PUESTO A TIERRA Nota.- El Panel Principal que se muestra contiene interruptores de protección contra sobrecorriente, puede usarse fusibles para la protección. (a) El electrodo corresponde a uno de los definidos en la NTP 370.056.
