Este documento trata sobre conceptos básicos de cableado eléctrico e instalaciones eléctricas. Explica los componentes de un cableado eléctrico como tableros eléctricos, interruptores térmicos e interruptores diferenciales. También cubre temas como tipos de suministros eléctricos, colores de cables, y cómo realizar el dimensionamiento de un cableado eléctrico para una institución educativa.

2. CABLEADO ELÉCTRICO Y CERTIFICACIÓN
Oficina de Tecnología de la Información y Comunicación - OTIC

3. CENTRAL HIDROELECTRICA

4. GENERACIÓN, TRANSMISIÓN Y
DISTRIBUCIÓN ELÉCTRICA

5. TIPOS DE SUMISTROS ELÉCTRICOS
Carga 1 Carga 2 Carga 3
L1
L2
L3
R
S
T
En Lima la configuraciòn es Delta : 220 VAC
V L2 - L3 = 220 VAC V L1- L2 = 220 VAC V L1 - L3 = 220 VAC
L1
L2
L3
R
S
T
En Lima la configuraciòn es Delta :220 VAC
R
S
T
POR Nº DE FASES: TRIFÁSICO ( 3 FASES) A 220 V
MONOFÁSICO (2 FASES) A 220 V

6. TIPOS DE SUMISTROS ELÉCTRICOS
Carga 1 Carga 2 Carga 3
L1
L2
L3
R
S
T
V L3-N = 220 VAC V L2- N = 220 VAC V L1- N= 220 VAC
N ( Neutro )
V L1- L2 = 380 VACV L3-L2 = 380 VAC V L1- L3 = 380 VAC
En provincias la Configuración es Estrella : 380 / 220 VAC
R
N
T
S
Nota: En provincias también existe en delta: 220 VAC , trifásico

7. CONCEPTOS BÁSICOS
CONCEPTOS SIMBOLOS UNIDAD
RESISTENCIA
ELECTRICA
R Ohmios (Ω)
CORRIENTE
ELECTRICA
I Amperios (A)
POTENCIA
ELECTRICA
P Watt (W)
TENSION
ELECTRICA
V Voltios (V)
Es la oposición que
encuentra la corriente
eléctrica para circular a
través de un conductor.
Es el movimiento de
cargas eléctricas que pasa
a través de un conductor.
Energía eléctrica
consumida en un tiempo
determinado
"fuerza" que hace que
las cargas eléctricas se
muevan.
CAIDA DE
TENSIÓN
Reducción permanente de los niveles de
voltaje de alimentación por mal
dimensionamiento de los cables eléctricos
o en coincidencia con las horas de
máxima demanda. ∆V≤2.5%Vn

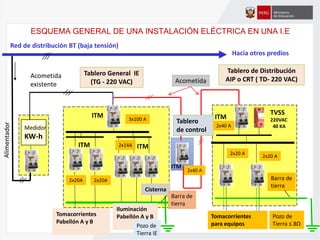

8. ESQUEMA GENERAL DE UNA INSTALACIÓN ELÉCTRICA EN UNA I.E
ITM
Medidor
KW-h
Iluminación
Pabellón A y B
Cisterna
Acometida
Tablero General IE
(TG - 220 VAC)
Barra de
tierra
Pozo de
Tierra IE
Red de distribución BT (baja tensión)
Hacia otros predios
ITM
Tomacorrientes
para equipos
Barra de
tierra
Pozo de
Tierra ≤ 8Ω
TVSS
220VAC
40 KA
Tablero de Distribución
AIP o CRT ( TD- 220 VAC)Acometida
existente
ITM
Tablero
de control
2x14A
3x100 A
2x20 A
2x40 A
2x20A
2x20 A
2x40 A
Tomacorrientes
Pabellón A y B
2x20A
ITM ITM

9. ESQUEMA GENERAL DE UNA DISTRIBUCION
ELECTRICA EN UNA IE

10. MEDIDOR DE ENERGÍA ELÉCTRICA
El medidor de energía, puede ser analógico o
digital conocido también como contador,
utilizado para medir la energía suministrada a
los clientes o mide el consumo utilizado por el
cliente. Aplicada una tarifa establecida por
OSINERGMIN, posibilita a la Empresa realizar
una facturación adecuada de la potencia y
energía consumida.
Acometidas
TIPOS:
• Medidor Monofásico (2hilos) 220 VAC.
• Medidor Trifásico (4 Hilos) 380/220 VAC.
• Medidor Trifásico (3 Hilos) 220 VAC.

11. LA FACTURA O RECIBO DE LUZ

12. COLORES DE LOS CABLES ELÉCTRICOS EN
INSTALACIONES ELÉCTRICA
Imagínate que al quitar la tapa de una caja
de empalmes, te encuentras con un
enjambre de cables eléctricos. A primera
vista, es preocupante ver todos esos
cables de diferentes colores. Y te
preguntas ¿Cuál es el neutro, el
potencial, la tierra o el retorno?. Para
evitar este mal encuentro, es importante
que conozcas el código de colores de
los cables eléctricos que se tienen
por norma

13. COLORES DE LOS CABLES ELÉCTRICOS EN
INSTALACIONES ELÉCTRICA
Conductor de tierra
El conductor de tierra se
puede identificar de tres formas:
- Aislante de color verde
- Aislante de color verde con una
línea helicoidal o recta de color
amarillo.
- Puede ser un alambre o cable
desnudo (sin aislante). Este
cable por lo general es de cobre
Conductor neutro
Hay diferentes formas de identificarse
según el país pero los más comunes
son los siguientes:
-Aislante blanco (utilizado en
América) (utilizado en las
instalaciones eléctricas de la
vivienda).
- Aislante azul claro ( utilizado
en Europa) (utilizado en los cordones
de herramientas portátiles y
electrodomesticos)Conductor fase
Este conductor puede ser de
cualquier color diferente al del
neutro o tierra, pero los más
utilizados por normas son:
-Aislante negro
-Aislante rojo
- Aislante azul oscuro

14. COMPONENTES DE UN CABLEADO
ELÉCTRICO
Funciones:
Distribuir la energía eléctrica a los diferentes
circuitos, sub tableros eléctricos (STG).
Balancear cargas
Conecta y desconectar independiente cada
circuito.
1) TABLERO ELÉCTRICO (TG)

15. TABLERO DE DISTRIBUCIÓN ELÉCTRICA

16. TABLERO ELÉCTRICO GENERAL - TG

17. TABLERO ELÉCTRICO GENERAL - TG

18. 2. TABLERO ELÉCTRICO DE PASO

19. 3. TABLERO ELÉCTRICO DE DISTRIBUCIÓN
(TD) en AIP/CRT.

20. 3. TABLERO ELÉCTRICO DE DISTRIBUCIÓN
EN AIP/CRT

21. 3. TABLERO ELÉCTRICO DE DISTRIBUCIÓN
EN AIP/CRT.

22. INTERRUPTOR TERMOMAGNÉTICO (ITM)
INTERRUPTOR TERMOMAGNÉTICO (ITM)

23. INTERRUPTOR TERMOMAGNÉTICO (ITM)
• Corriente nominal (A):
6,10, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125
• Número de polos: 1, 2, 3
• Poder de corte: 3KA, 6KA,10KA
• 240-400 V
• Cumplimiento de la norma IEC60898 o la
NTP correspondiente

24. INTERRUPTOR TERMOMAGNÉTICO (ITM)
• Corriente nominal (A):
15, 20, 25, 30, 40, 50, 60, 70, 80, 100
• Número de polos: 1, 2, 3
• Poder de corte: 10KA
• 120- 240 V
TIPO AMERICANO DE ENGRAMPE O ATORNILLABLE

25. INTERRUPTOR DIFERENCIAL
• Corriente nominal (A):
• Número de polos: 2, 3 y 4
• Sensibilidad: 10 mA , 30 mA
16 A, 25 A, 40 A ,63 A, 80 A ,100 A, 125 A
Es un dispositivo eléctrico, generalmente instalado en el tablero de
distribución eléctrico, cuya función es desconectar la instalación eléctrica de
forma rápida cuando existan fugas de corriente .

26. INTERRUPTOR DIFERENCIAL

27. INTERRUPTOR DIFERENCIAL

28. ¿QUÉ PROTEGE EL INTERRUPTOR DIFERENCIAL?

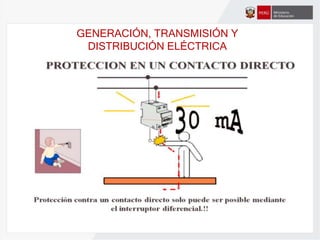

29. GENERACIÓN, TRANSMISIÓN Y
DISTRIBUCIÓN ELÉCTRICA

30. CALIBRE Y CAPACIDAD DE CORRIENTE DE CABLES ELÉCTRICOS
NHX-90 LIBRE DE HOLOGENO,INTERRUPTORES
TERMOMAGNÉTICOS (ITM)
Sección
nominal
Corriente
(amperios)
aire/ducto
ITM AWG Corriente
(amperios)
ITM
1.5 mm2 18/14 2x20 A 16 AWG TW 7 2x6 A
2.5 mm2 37/27 2x30 A 14 AWG TW 15 2x15 A
4 mm2 45/34 2x40 A 12 AWG TW 20 2x20 A
6 mm2 61/44 2x60 A 10 AWG TW 30 2x30 A
10 mm2 80/62 2x80 A 8 AWG TW 46 2x40 A
16 mm2 124/85 2x100 A 6 AWG TW 65 2x63 A
2x60 A
25 mm2 158/107 2x150 A 6 AWG THW 70 2x70 A

31. MATERIALES PARA REALIZAR CABLEADO
ELÉCTRICO
Para el Cableado Externo:
Tablero Electrico de paso
incluye : 01 ITM 2X40 A
Conductor THW 10 AWG ó 6 mm2 (libre de halógeno)
Para el Cableado Interno:
Tablero Eléctrico de Distribución
Incluye:
- 01 ITM 2x40 A (entrada)
- 02 ITM 2x20 A (salida)
- 01 TVSS de 40 KA a 220 VAC
-Conductor eléctrico GPT 12 AWG, ó 4 mm2 (libre de halógenos),
color rojo y negro
-Conductor eléctrico GPT 12 AWG para línea a tierra color amarillo
-Canaletas 40X40 mm
-Caja para Tomacorrientes y Tapa
-Accesorios para las canaletas:
Ángulo Interno
Ángulo Externo
Ángulo de 90º
Angulo 90º
Uniones
Tarugo Plástico
Autorroscante

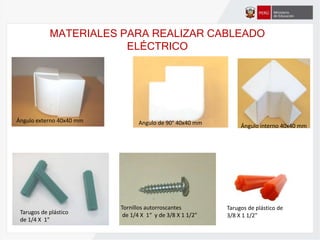

32. MATERIALES PARA REALIZAR CABLEADO
ELÉCTRICO
Ángulo externo 40x40 mm Angulo de 90° 40x40 mm
Tarugos de plástico
de 1/4 X 1"
Tornillos autorroscantes
de 1/4 X 1“ y de 3/8 X 1 1/2"
Tarugos de plástico de
3/8 X 1 1/2"
Ángulo interno 40x40 mm

33. HERRAMIENTAS PARA REALIZAR
CABLEADO ELÉCTRICO
Destornilladores de punta
plana y estrella
1. Arco de Sierra
2. Martillo
3.Cuchilla
4. llave francesa
5. Wincha métrica
1. Taladro
2. Nivel
3. Polvo para Tiralíneas
4. Tiralíneas
Multímetro Digital
Servirá básicamente
para realizar mediciones
de voltaje y pruebas
de continuidad )
1. Alicate de Corte
2. Alicate de Punta
3. Alicate Universal

34. DIMENSIONAMIENTO DE UN CABLEADO
ELECTRICO PARA UN AIP Y CRT

35. EJERCICIO 1 :
Realice el cuadro de cargas de equipos informáticos
y de comunicaciones de un AIP o CRT.
ITEM EQUIPAMIENTO AIP O CRT CONSUMO(W) CANTIDAD CONSUMO TOTAL (W)
1 PC fija (Servidor) 150 1 150
2 PC fija (Alumnos) 90 15 1350
3 Laptop (Aulas funcionales) 40 8 320
4 PC moviles(alumnos) 30 80 2400
5 Estabilizador para VSAT 80 1 80
6 TV Led 42" 60 2 120
7 Radio 30 1 30
8 Impresora 60 4 240
9 Modem Satelital 40 1 40
10 Decodificador DVB 30 1 30
11 Telefono IP 5 1 5
12 Proyector multimedia 355 1 355
13 Access point 25 1 25
14 Switch de datos 24 puertos 60 1 60
15 Switch de datos 16 puertos 40 1 40
16 Iluminacion 40 10 400
TOTAL 5645

36. Ejercicio 2
Realice el dimensionamiento para determinar :
1) La sección del cable de acometida del cableado externo
2) La sección del cable de distribución del cableado interno
3) Capacidad de los ITM general del cableado externo e interno
4) Capacidad de los ITMs de distribución del cableado interno
5) Elección del tablero de control y tablero de distribución
6) Diagrama unifilar del cableado interno
Sabiendo que:
la potencia instalada en una AIP o CRT es de 5415 W (ver cálculo de
consumo del el cuadro anterior, para un cableado eléctrico de 28
tomacorrientes) .
El suministro eléctrico de la IE es 220 VAC monofásico

37. SOLUCIONARIO
1) Cálculo La sección del cable de acometida del cableado externo
Donde:
• Pi = potencia instalada
• K= constante, para sistema monofásico K=1 , para sistema trifásico K= 1.73
• V= tensión de servicio 220 VAC
• COS Ø=0.8 (<1) factor de potencia
• In = Corriente nominal del consumo
• Ic = Corriente de diseño del consumo
Para ello usamos la siguiente fórmula:
Ic = In x1.25

38. SOLUCIONARIO
Reemplazando Valores en :
5645
1x220x0.8
32.07A
1.25x32.07 A
40.08 A
Con la Ic = 40.085A, buscamos en la
tabla de intensidad de corriente de los
conductores y elegimos el cable 10
AWG –TW ó 6 mm2 que soporta una
corriente de 61/44 A
Elección de la sección del cable de
acometida :
Como es monofásico , entonces K= 1

39. SOLUCIONARIO
2) Cálculo de la sección del cable de distribución del cableado interno
(para 02 circuitos de 14 tomacorrientes cada una)
Como es monofásico , entonces K= 1
2822.5
1x220x0.8
16.04A
1.25x16.04 A
20.05A
Con la Ic = 20.05 A buscamos en la tabla de
intensidad de corriente de los conductores y
elegimos el cable 14AWG –THW ó 2.5 mm2
que soporta una corriente de 37/27 A
Nota :
Se requiere dos circuitos de cable 12 AWG de
colores Rojo, Negro y Amarillo, cada una
alimentará a 14 tomacorrientes.
Elección de la sección del cable de
distribución :

40. SOLUCIONARIO
3) Capacidad de los ITM general del cableado externo e interno
Con la Ic = 40.08A, se eligió el cable 10 AWG –THW ó 06 mm2 que soporta
una corriente de 61/44A calculado en la pregunta 1 y de acuerdo a esta
capacidad de corriente se elige un ITM general de 2x60 A, tanto para el
tablero de paso o de control ( cableado externo) como para el tablero de
distribución ( cableado interno), osea se usarán 2 ITM de 2x40 A
4) Capacidad de los ITMs de distribución del cableado interno
Con la Ic = 20.05 A, se eligió el cable 12 AWG –TW ó 2.5 mm2 que soporta
una corriente de 37/27 A calculado en la pregunta 2 y de acuerdo a esta
capacidad de corriente se elige un ITM general de 2x20 A por cada circuito
de 14 tomacorrientes a alimentar, los cuales se instalaran en el tablero de
distribución ( cableado interno). Osea se usarán 2 ITM de 2x20 A

41. SOLUCIONARIO
5) Elección del tablero de paso o de control y tablero de distribución
Para el cableado externo se utilizará un tablero de control en caja metálica
endosable en donde se instalara 01 ITM de 2x40 A
Para el cableado interno se utilizará un tablero de distribución metálico de 8
polos en caja metálica adosable tipo entornillable o engrampable para instalar a
01 ITM general de 2x40 A , 02 ITM de 2x20 c/u y 01 ITM de reserva
Nota:
El tablero de distribución debe ser metálico gris martillado con barras de cobre
cadmiada con una platina para puesta a tierra con su llave tipo Yale. Además
deberá tener una pestaña para alojar un TVSS de 220 Vac a 40 KA y deberá
tener su rotulo de identificación.

42. SOLUCIONARIO
Solución:
6) Diagrama unifilar del cableado interno
Viene de acometida del
tablero paso o de control
Cable 10 AWG -THW
2x40 A
2x30A
2x30 A
Reserva
Cable 12 AWG
Cable 12 AWG
TVSS
Puesta a Tierra

43. CONSIDERACIONES TÉCNICAS PARA REALIZAR
CABLEADO ELÉCTRICO EXTERNO E INTERNO EN UNA
AIP O CRT PARA 28 PUNTOS ELÉCTRICOS (PARA 24 PCS)
1. Estudio de campo :
Cableado externo (Acometida):
•Ubicar el tablero general de alimentación eléctrica, el medidor del suministro
eléctrico de la I.E así como la ubicación del tablero de paso a instalar, lo más cercano
a éstos(medidor y/o tablero general de IE), y determinar el metraje del cable de
acometida a utilizarse.
Cableado interno (distribución - AIP o CRT)
•Realizar la mediciones del AIP (largo x ancho) y marcar la ubicación de los
tomacorrientes, tablero de distribución en el AIP o CRT de acuerdo al estándar de la
USAU-OTIC.
•Ubicar en el AIP o CRT lugar donde se instalará el tablero de distribución.
•Determinar el metraje del cable de distribución a utilizarse en el cableado de los
tomacorrientes se deberá usar cables: Blanco (Neutro ), Negro (fase) y Amarillo o
verde (tierra).

44. CONSIDERACIONES TÉCNICAS PARA REALIZAR
CABLEADO ELECTRICO EXTERNO E INTERNO EN UNA
AIP O CRT PARA 28 PUNTOS ELÉCTRICOS
2. De acuerdo al cuadro de cargas y consumo se debe dimensionar:
•La capacidad del ITM general del Tablero de control (cableado externo o acometida) y/o de
tablero de distribución ( cableado interno en AIP o CRT).
•La capacidad de los ITM de distribución a los tomacorrientes, etc.
•El calibre y de capacidad de corriente tanto del cable alimentador o acometida como de los
cables de distribución ( hacia tomacorrientes, etc.)
•Elaborar la lista de materiales a utilizarse: Tablero eléctrico de paso con ITM, tablero de
distribución con ITM y TVSS, cables de acometida, cables de distribución tomacorrientes, tubos
de PVC , canaletas y materiales de instalación.
3. Instalación del Tablero eléctrico de paso y cableado Externo (Acometida):
•Instalar el tablero eléctrico de paso con su ITM y conectarlo en forma independiente al
cableado eléctrico de la IE y lo más cercano al tablero general de la IE o directo al medidor del
suministro eléctrico de la IE.
4. Instalación del Tablero de distribución y cableado Interno:
•Instalar el tablero de distribución y sus respectivos ITM
•Conectar el cable de acometida ( 2 cables ) desde tablero eléctrico de paso hacia la entrada de
la ITM General del tablero de distribución ( en AIP o CRT): esta instalación deberá efectuarse
con ambos ITM en OFF o desconectados a la corriente. Ira en tubos de PVC SAP de 1 “ con
curvos de 90 ° y engrapado en pared hasta el tablero de distribución interno.

45. CONSIDERACIONES TÉCNICAS PARA REALIZAR
CABLEADO ELECTRICO EXTERNO E INTERNO EN UNA
AIP O CRT PARA 28 PUNTOS ELÉCTRICOS
4. Instalación de canaletas y Cajas de Tomacorrientes:
• Marcar con un tiralíneas la línea de referencia a lo largo del AIP en forma
de “U” a lo largo de las paredes, luego colocar las canaletas que deberán ser
adosadas con tarugos y autorroscantes .
•Colocar las cajas de tomacorrientes según la distribución ( 24 para PCs
incluido el servidor, y demás equipos informáticos y de Comunicaciones, por
encima de las canaletas, los detalles de instalación se visualizan en los
anexos.
•Preparar las mechas de 25 cm usando cables de color blanco, negro y
amarillo y luego conectarlas a los respectivos tomacorrientes con línea a
tierra.
•Colocar los tomacorrientes en sus respectivas cajas.

46. CONSIDERACIONES TÉCNICAS PARA REALIZAR CABLEADO
ELECTRICO EXTERNO E INTERNO EN UNA AIP O CRT PARA 28
PUNTOS ELÉCTRICOS (PARA 24 PCS)
5. Tendido de cables de distribución y conexión de Tomacorrientes :
• Conectar los cables de distribución de la siguiente manera: Blanco para neutroase ,
negro para fase y amarillo o verde para línea a tierra ( previamente extendidos y
agrupados con cinta aislante, a lo largo de las canaletas). Cada ITM de salida
alimentará a 14 tomacorrientes, es decir habrá dos circuitos de 14 tomacorrientes
cada una. El cable de tierra se conectará a la barra de tierra del tablero de
distribución.
• Realizar los empalmes de cada mecha con sus tomacorrientes en los cables blanco,
negro y amarillo , respetando dichos colores y luego colocar las tapas de las cajas de
tomacorrientes.
• Conectar el cable de tierra proveniente del pozo a tierra de equipos a la platina de
tierra del tablero de distribución.
• Con las ITM en OFF realizar las pruebas de continuidad y corto circuito usando el
multimetro digital.
• Poner en “ON” los ITM del tablero eléctrico de paso y el ITM general del tablero de
distribución , y los ITM de cada circuito. Luego proceda a realizar las medidas de
voltaje en cada tomacorriente.

47. EJERCICIO 3:
Realizar la distribución de 28 puntos eléctricos en un AIP o CRT
8.0m
11.5 m
RACK
0.50m2.0m2.0m
1.0 m
2.0m
0.30
TABLERO ELECTRICO
Contiene : 01 ITM 2X40 A
02 ITM 2X 20
A
0.20
123456
9
10
14
12
16
17
19
PIZARRA
1.65
0.401.25
LEYENDA
DISTRIBUCION ELECTRICA PARA 26 PUNTOS
( 24 PCs )
01 TABLERO ELECTRICO
12 Toma de datos (Dobles)
Cableado
Horizontal
(Por Color)
67.60 m
Perdida en
Instalación
2.50 m
TOTAL DE
CABLE
(Por Color)
70.00m
PISO
Subida
Tablero
Electrico
Cable de
Desarrollo
en
Tablero
3.5 3.0 6.5
3.5 3.0 6.5
49.72
5
4.8 3.5 3.0 6.5
Mechas
Tomacorrien
tes ( X14)
67.60
67.60
67.60
TOTAL
Cableado
Horizonta
l
Ancho
Columna
49.72
5
4.8
49.72
5
4.8
CABLEADO
HORIZONTAL
Cable 12 AWG
color Negro
28 Tomacorrientes (Dobles)
Cable 12 AWG
color Rojo
Cable 12 AWG
color Amarillo
15cm.
30 cm.
15cm.
15
20
21 22 23 24 25 26 27 28
1.0 m 1.0 m
1.0 m
1.15 m
0.50
0.50
0.50
2.0 m
0.50
2.0 m
0.50
1.0 m
7811
1.0 m
2.0 m
0.50 m 0.50 m 0.50 m 0.50 m 1.0 m 0.50 m
2.0m
1.0m0.50m
Proyector
Swith datos
Modem VSAT o ADSL
y AP
13
18
Impresora

48. Realizar la distribución de 15 puntos eléctricos
en un AIP o CRT
11.5 m
8.0m
RAC
K
B
0.50m
2.0 m 2.5 m
2.0 m
3.0m3.0m
.
1.25 m
0.625 0.625
1.25 m
0.625 0.625
1.25 m
0.625 0.625
1.25 m
0.625 0.625
1.25 m
0.625 0.625
1.25 m
0.625 0.625
1.25 m
0.625 0.625
2.5 m 2.5 m
1.25m
0.6250.625
1.25m
0.625
1,82
1.0 m
2.5m
0.625
0.30
TABLERO
ELECTRICO
Contiene : 01 ITM
2X40 A ,
02 ITM
2X 20 A
0.20
123456
7
89
12
10
13
14
15
PIZARRA
1.65
0.401.25
LEYENDA
DISTRIBUCION ELECTRICA PARA 15 Ptos (
VSAT O ADSL )
( 12 PCs )
01 TABLERO
ELECTRICO
06 Toma de datos
(Dobles)
Cableado
Horizontal
(Por Color)
27.30 m
Perdida en
Instalación
2.50 m
TOTAL DE
CABLE
(Por Color)
30.0 m
PISO
Subid
a
Tabler
o
Electri
co
Cable
de
Desarrol
lo
en
Tablero
1.75 1.50 3.5
1.75 1.50 3.5
18.7 1.80 1.75 1.50 3.5
Mechas
Tomacor
rientes (
X14)
27.
30
27.
30
27.
30
TOTA
L
Cablea
do
Horizon
tal
Ancho
Colum
na
18.7 1.80
18.7 1.80
CABLEADO
HORIZONTA
LCable 12
AWG color
Negro
15 Tomacorrientes
(Dobles)
Cable 12
AWG color
RojoCable 12
AWG color
Amarillo 15cm.
30 cm.
15cm.
11

49. PROCEDIMENTOS PARA REALIZAR
CABLEADO ELÉCTRICO
Instalación del tablero de distribución eléctrica del AIP/CRT

50. PROCEDIMENTOS PARA REALIZAR
CABLEADO ELÉCTRICO
Instalación de canaletas y cajas de tomacorriente

51. PROCEDIMENTOS PARA REALIZAR
CABLEADO ELÉCTRICO
Tendido de cables y empalme de los tomacorrientes

52. DETALLES

53. ANEXOS
Distancias y ubicación de Equipos
T.E.D
PIZARRA
TABLERO
ELECTRICO DE
DIDTRIBUCIÓN
30
cm
40 a 50 cm
40 a 50 cm
PUNTO
DOBLE
DE DATOS
TOMACORRIENTE
TOMACORRIENTE
CANALETA
ELECTRICA
30 cm
1.65 m
40 cm
RACK DE
COMUNICACIO
NESSatelital
VSAT
RACK DE
COMUNICACIONES
(Switch de Datos)
80 cm
40 cm
Canaleta Eléctrica
Canaleta de Datos
1.80 m
5 cm
30 cm
2 Tomacorrientes dobles
con espiga a tierra
12 puntos de red (VSAT)
1 Tomacorriente con
espiga a tierra
caso de 24 puntos de red
RACK DE
COMUNICACIONES
(Satelital VSAT)
Fig 1 DISTANCIAS Y UBICACION DE
TABLERO ELECTRICO
Fig 2 DISTANCIAS Y UBICACIÓN
DE EQUIPOS

54. RIESGOS ELÉCTRICOS
Se define como la posibilidad de la
circulación de corriente eléctrica a
través del cuerpo humano.
Corriente capaz de producir un
incendio

55. ORIGEN DEL RIESGO ELÉCTRICO
Causas de accidentes eléctricos:
Causas humanas
Causas materiales
Causas fortuitas

56. CONTACTO DIRECTO E INDIRECTO
Contacto directo:
Cuando una persona toca
directamente una parte desnuda y
bajo tensión eléctrica un equipo
Contacto indirecto:
Cuando una persona toca una
carcasa metálica por la que circula
corriente eléctrica (falla de
Aislamiento del quipo)

57. USOS DE ESTABILIZADORES DE VOLTAJE Y TVSS

58. QUÉ ES UN ESTABILIZADOR DE VOLTAJE
Es un dispositivo electrónico que permite corregir el voltaje
existente en la línea de energía eléctrica. Se le denomina
Estabilizador de Voltaje porque tiene la habilidad de corregir
tanto defectos como excesos en el voltaje de línea.
El Estabilizador de Voltaje tiene las siguientes partes en su interior:
 Placa de Control
Auto-transformador corrector
Elementos de potencia
Filtros y protecciones

59. TIPOS
SOLIDOS
Están construidos con Triacs
son dispositivos mas rápidos a
la hora de estabilizar el voltaje
HIBRIDOS
Están basados con relay que
son dispositivos mas lentos a
la hora de estabilizar el voltaje

60. ESTABILIZADORES
Con transformador de Ultra-
Aislamiento, apantallado con filtro de
entrada RFI-EMI inherentes al
sistema. La Protección de los
estabilizadores ferroresonantes estan
hechos contra cortocircuito por
apagado automático. Entrega onda
senoidal pura al salida, ante una señal
pura ruidosa y distorsionada.
Adecuada las fases.

61. TVSS
(SUPRESORES DE TRANSITORIOS DE VOLTAJE)
Un dispositivo de desvío de energía,
recortando el valor pico de la forma de
onda de voltaje, desviando este exceso
de energía para no dañar la carga
sensible.
Capacidad: 220 VAC /40 KA -50 KA
Mantiene el voltaje de la carga libre de
transitorios.
Están constituidos por medio de
Varistores de Óxidos Metálicos (MOV’s),
capacitores, diodos de avalancha etc..
Según la norma NTC 4552 es un dispositivo destinado a limitar las sobretensiones
transitorias, evacuando las corrientes asociadas a dicha sobrevoltaje.

62. INSTALACION DE TVSS -SUPRESOR DE
PICOS
Supresor de alta energía se diferencia de un simple varistor por su capacidad
de respuesta en velocidad (<60 nanosegundos) y corriente (40 -50 KA/Fase).
SUPRESOR DE PICOS
TIPO REGLETA
TVSS
(220V 40 KA)MOV: VARISTORES

63. INSTALACION DE TVSS -SUPRESOR DE
PICOS
RAYOS
PARARRAYOS
TVSS
PUESTA A TIERRA

64. OFICINA DE TECNOLOGIAS DE LA INFORMACION Y
COMUNICACIONES – MED:
Soporte técnico:
Teléfonos:
01- 6155893
soporteiiee@minedu.Gob.pe
Telecomunicaciones e Informática:
Teléfonos:
01- 6155800 anexos: 26305, 26314 y 26398
01-2122019 Hub Satelital

65. NORMATIVIDAD
 NTP 370.310 2013: Seguridad eléctrica , certificación y
mantenimiento de las instalaciones eléctricas.
 NTP 370.252 2014: Conductores Eléctricos
 NTP 370.054 y IEC 60884-1 : Tomacorrientes
 NTP – IEC 60947: Interruptores de poder de caja moldeada
 NTP – IEC 60898: Interruptores tipo miniatura o modulares
DIN
 NTP-370.308 Interruptores Nema AB-1
 NTP-IEC 601008-1 Interruptores diferenciales
 NTP-IEC 439-9 Tableros eléctricos

66. Atención a Usuarios de IIEE en Lima y a nivel Nacional
Para servicios que brinda la OTIC
FIN DE PRESENTACIÓN
Línea Gratuita:
0-800-40210
Para servicios que brinda PerúEduca
615 5890
