1. OBRAS GRISES.
JOSE RICARDO CARO
POSADA.
1750596.
DESARROLLO GRAFICO DE
PROYECTOS DE
ARQUITECTURA E
INGENIERIA.

2. CUBIERTAS.
Las cubiertas son estructuras de
cierre superior, que sirven como
Cerramientos Exteriores, cuya
función fundamental es ofrecer
protección al edificio contra los
agentes climáticos y otros
factores, para resguardo, darle
intimidad, aislación acústica y
térmica.

3. TIPOS DE
CUBIERTAS.
• CUBIERTAS PLANAS.
• CUBIERTAS
INCLINADAS.

4. CUBIERTAS PLANAS.
En este tipo de cubierta no
intervienen estructuras de cierre
inclinadas o curvas. Aunque se trata
de una plataforma horizontal,
siempre debe tener una pendiente
mínima de no más de 3% para que
no se acumule el agua cuando
llueve. Generalmente son utilizadas
en climas cálidos y poco lluviosos,
pero con los avances en los
materiales está empezando a ser
aplicada en todo tipo de espacios.
Necesitan de una buena aislación
hidrófuga y térmica para impedir
filtraciones.

5. C UBIERTAS INUNDABLES.
Las cubiertas inundadas son cubiertas
planas completamente cubiertas por una
capa de agua que protege las láminas
impermeables de la radiación del sol y
evita posibles succiones por viento
gracias a la carga que supone el peso del
agua ósea posee una cubeta o piscina
con agua.

6. Este tipo de cubiertas funcionan
correctamente si están constantemente
cubiertas por una lámina de agua de
determinado espesor. Para controlarlo y
conseguirlo es necesario un alimentador
continuo que evite la pérdida de agua por
evaporación así como rebosaderos que
evacúen o dirijan el exceso de agua
sobrante o de lluvia para mantener el
espesor deseado y evitar sobrecargas.

7. CUBIERTAS INVERTIDAS.
Se trata de una cubierta plana,
normalmente de superficie transitable,
que funciona de forma apuesta a la
tradicional. Esto viene a decir que el
aislante térmico es el que protege al
sistema de impermeabilización y no al
revés, de ahí su nombre.

8. TECHOS VERDES.
En este tipo de cubierta, la capa de tierra y
vegetación cumple la función de aislamiento
al ser las plantas muy buenas reguladoras de
la temperatura por la función
evapotranspiración que realizan, además de
dotar a la edificación de una gran inercia
térmica. Los techos verdes además, ayudan
a reducir el CO2 de la atmosfera colaborado
a cumplir con el protocolo de Kyoto, por lo
que contribuyen en reduce la huella
ecológica de una casa.

9. CUBIERTAS INCLINADAS.
Es aquella formada por faldones y
la inclinación de la cubierta es
superior al 10%. Los materiales
que se usan para estas cubiertas
son: tejas, chapa, vidrio, madera,
etc. Son ideales para los lugares
donde llueve mucho o cae nieve.
Su grado de inclinación permite
que no se acumule el agua en
estos espacios.

10. Dependiendo del número de faldones
que tenga pueden utilizar cubiertas
como: cubierta a un agua, cubierta a dos
aguas, cubierta a cuatro aguas y cubierta
de pabellón.
Estas cubiertas no son transitables y
deben tener muy buena aislación térmica
y acústica.

11. FORMAS DE CUBIERTAS INCLINADAS
UNA AGUA DOS AGUAS

12. FORMAS DE CUBIERTAS INCLINADAS
CUATRO AGUAS. FALDONES.

13. MATERIALES DE CUBIERTAS
INCLINADAS.
• PIZZARRAS.
• SHINGLE.
• FOTOVOLTAICA.
• MADERA.

14. CUBIERTA DE PIZZARRA.
La pizarra es un material utilizado en zonas
montañosas para cubiertas de pendientes
acusadas. Las piezas de soporte empleadas
son placas planas cortadas de diferentes
formas y de variadas medidas cuyos bordes
se biselan para atenuar la resistencia del
viento y favorecer el desagüe.

15. Por lo general se instalan clavándolas o
fijándolas con ganchos sobre entarimado
o rastreles de madera. Las Cubiertas de
Pizarra se realizan con la aplicación de
hojas de ese material, habiendo en el
mercado gran variedad de dimensiones y
formas, según la zona de procedencia y
su calidad.

16. CUBIERTA FOTOVOLTAICA.
Las cubiertas fotovoltaicas permiten producir
energía solar para su autoconsumo y venta a la
red eléctrica. Los ingresos son el ahorro
energético que puede cubrir la suma de toda
nuestra factura de electricidad y gas. Los costes
vienen dados por la calidad de instalación. Las
estructuras y la eficiencia de los paneles.

17. Las cubiertas solares pueden instalarse
con paneles solares, fotovoltaicos
térmicos o híbridos, y normalmente van
colocados en la cubierta del edificio o
nave industrial, pero pueden construirse
fachadas mediante módulos fotovoltaicos
para sustituir cristales en zonas de
oficinas y servicios

18. CUBIERTA DE SHINGLE.
Placa asfáltica reforzada con fibra de
vidrio diseñada para un buen desempeño
de larga duración, con recubrimiento
cerámico de gránulos minerales y un
autosellante adhesivo. La Teja Tipo
Shingle es uno de los materiales más
atractivos y convenientes a la hora de
pensar en Técnicas de Construcción de
Cubiertas.

19. Diseñado como impermeabilizante para
cubiertas en aplicaciones residenciales y
comerciales proporcionando aspecto
estético de alta calidad. Su alta
resistencia permite buen desempeño
ante las condiciones climáticas o
ambientales y ante el fuego.

20. TIPOS DE MUROS.
Existen tres grupos principales de
muros, clasificados así debido a la
función que cumplen dentro de la
construcción. En consecuencia, los
tipos de muro existentes son los
muros de contención, muros de
soporte de carga y los muros
divisorios.
• MUROS DE MANPOSTERIA.
• MUROS DE SOPORTE DE CARGA.
• MUROS DE CONTENCION.

21. MUROS DE SOPORTE DE
CARGA.
El muro de carga es aquella pared de una
edificación que posee función
estructural; es decir, son paredes que
trabajan de manera solidaria con otros
elementos estructurales del edificio
como arcos, bóvedas, vigas o viguetas de
forjados, losas o cubierta para sostener el
edificio.

22. Estos muros no deben tener
fallas en la elaboración ni en
su ubicación con respecto al
resto de los elementos
estructurales porque
acarrea pérdidas
económicas. Los muros de
soporte de carga tienden a
sostener y mantener en su
lugar a las paredes, y los
materiales utilizados para su
construcción se modifican
de acuerdo con la cantidad
de peso que debe resistir.

23. MUROS DE CONTENCION.
Los muros de contención son estructuras
capaces de contener o soportar las
presiones laterales o empujes de tierra
generadas por terrenos naturales o
rellenos artificiales. Estos muros son
capaces de poder contener tanto tierra,
agua o aire.

24. Los muros de contención son elementos
constructivos que cumplen la función de
cerramiento, soportando por lo general
los esfuerzos horizontales producidos por
el empuje de tierras.
La mayoría de los muros de contención
se construyen de hormigón armado,
cumpliendo la función de soportar el
empuje de tierra, generalmente en
desmontes o terraplenes, evitando el
desmoronamiento y sosteniendo el talud.

25. TIPOS DE MUROS DE CONTENCION.
MUROS CON TALON Y PUNTERA.
Para construir este muro es necesario
sobrepasar la línea de edificación, a nivel
de los cimientos.
MUROS SIN TALON.
Por lo general al construirlo resulta con
un aumento de dimensión en la puntera
de la zapata.

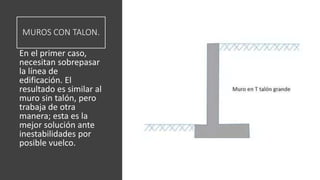

26. MUROS CON TALON.
En el primer caso,
necesitan sobrepasar
la línea de
edificación. El
resultado es similar al
muro sin talón, pero
trabaja de otra
manera; esta es la
mejor solución ante
inestabilidades por
posible vuelco.

28. MUROS DE MANPOSTERIA.
La función básica de este tipo de muro es
de aislar o separar, una estructura de
otra, teniendo características tales como
acústicas, térmicas, impermeable, y
resistencia a la fricción o impactos sobre
naturales.

29. MURO CAPUCHINO.
Se llama muro capuchino a un muro de fábrica
de ladrillo compuesto por dos hojas paralelas,
enlazadas por llaves o Armaduras de tendel que
no transmiten esfuerzo cortante, con una o
ambas hojas soportando cargas verticales. En los
muros capuchinos podemos considerar que las
dos hojas colaboran en resistir las acciones
laterales, aunque sólo una de ellas esté
directamente conectada a los elementos de
sustentación.

30. MURO AL HILO.
se le da este nombre al muro cuya
disposición de elementos se hace en el
sentido longitudinal. Presenta caras
interiores y exteriores.

31. MURO A SOGA Y TIZON.
En un aparejo de construcción se denomina
a soga a la disposición de los sillares o
bloques colocados en la horizontal por su
lado más largo para formar una estructura
(muros o paredes), mientras que a tizón lo
es en el lado más corto. La combinación de
ambas es conocida como a soga y tizón, en
la que los sillares se van alternando: unos
por su lado más largo (soga) y otros por el
más corto (tizón).

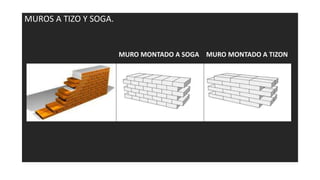

32. MUROS A TIZO Y SOGA.
MURO MONTADO A TIZON
MURO MONTADO A SOGA

33. MUROS HUECOS.
Es aquel que se utiliza como aislante, ya
que la colocación de los tabiques forma
huecos interiores o cámaras de aire. Este
tipo de muro puede construirse al hilo,
capuchino, atizon o combinado. Existen
otros tipos de muros que se utilizan
como elemento decorativo, divisorio ó
revestimiento, construyéndose
generalmente adosados a los muros de
carga.

34. MUROS REFORSADOS.
Su elaboración combina una estructura
metálica que refuerza los bloques
manteniéndolos en la posición correcta y
evitando quiebres. Por lo general se
realizan para sostener una pared que no
se apoya en un muro de soporte de
carga añadiéndole la función de pared
divisoria, de contención o incluso muro
de soporte.

35. MURO DE PIEDRA.
Para este sistema constructivo se debe
vigilar que la piedra empleada sea mayor de
30 cm exenta de grietas o de deficiencia que
disminuye su resistencia, debiendo
rechazarse, piedras redondas. Las puntas de
mortero no debe ser mayor de 2.5 cm y
cuando por lo morfo de las piedras quedan
espacios mayores de 3 cm deberá acuñarse
con piedras pequeñas o rojuelas del mismo
material. por lo general se emplea mortero
de cal y arena 1: 3: 1: 5.

36. TIPOS DE REVOQUES.
El revoco o enlucido de una pared es una
sucesión de capas de diferentes
materiales -mortero de cal, cemento,
yeso, cal y cemento- que se aplican sobre
la superficie para cubrir y proteger los
ladrillos contra la humedad, la lluvia o el
calor. La tercera y última capa se aplica
con fines decorativos. El material para los
revoques se puede preparar o comprar
ya listo para usar.

37. REVOQUE EXTERIOR.
Es el tendido superficial de mortero de cemento
sobre el paramento exterior de un muro para
conseguir un acabado duradero, adecuado para
aplicarle directamente una diversidad de
terminados posteriores. El revoque exterior
consta de la conformación de un revestimiento
exterior con mezcla de mortero colocado en
capas sobre las mamposterías. El mortero es
preparado mezclando cemento, arena y agua
para ser aplicado directamente sobre la
superficie de la mampostería.

38. REVOQUE INTERIOR.
Es el tendido superficial de yeso sobre el
paramento interior de un muro para
conseguir un acabado liso y duradero,
adecuado para aplicarle directamente
tratamientos decorativos tales como
pintura o papel. El revoque de yeso
consta de la conformación de un
revestimiento interior con pasta de yeso
colocado en capas sobre las
mamposterías.

39. REVOQUE RAYADO.
La característica fundamental de este
revoque es que consiste en una pasta
apta para rayar sintética, que
contiene arena natural. Es importante
que se trabaje mientras la masa se
encuentre húmeda, para que los
granos de arena marquen rayas con
precisión. Es importante realizar
dibujos homogéneos, para una mejor
y más linda terminación. Se realiza
con una llana de plástico.

40. REVOQUE RUGOSO O
PICADO.
A diferencia del revoque rayado, éste no
contiene arena. Es un material sintético
que contiene más agua que el rayado.
Para su aplicación, se utiliza una llana,
rodillo o pistola. Al igual que con el
anterior, se trabaja mientras la masa está
húmeda, utilizando: llana, paleta,
cepillos, rodillos de esponja gorda,
rodillos de goma, etc., según la textura
que se quiera darle.

41. REVOQUES LISO.
La característica principal de
este revoque es que admite diferentes
acabados. Es un tipo de revestimiento
continuo que se realiza con mortero de
cal, yeso, cemento o mixto, que consta de
varias capas de mortero.
