Trabajo sobre los puertos de conexión, conectores y las tarjetas de expansion.

1. PUERTOS DE CONEXIÓN
CONECTORES
TARJETAS DE EXPANSIÓN
DANIEL BLANCO 4ºC
MANUEL PÉREZ 4ºC

2. 1. Puertos y conectores:
 Puerto USB
 Puerto de serie
 Puerto paralelo
 Puerto VGA
 Puerto HDMI
 Puerto DVI
 Puerto S-Video
 Puerto RJ 45
 Puertos de audio
2. Tarjetas de expansión:
 Tarjeta grafica
 Tarjeta de sonido
 Tarjeta Wi-Fi
 Tarjeta de red
 Tarjetas de TV
 Tarjeta USB
 Tarjeta de diagnóstico

3. •
El puerto es el lugar donde se intercambian datos con otro
dispositivo.
•
Los microprocesadores disponen de puertos para enviar y recibir bits
de datos. Los ordenadores disponen de puertos para la conexión de
dispositivos periféricos, como impresoras.
•
Un
conector
es
un hardware utilizado para
unir cables o para conectar
un cable a un dispositivo,
por ejemplo, para conectar
un cable de módem a un
ordenador.

4. •
Un puerto USB es una entrada
o acceso para que el usuario
pueda compartir información
almacenada en diferentes
dispositivos como una cámara
de fotos, un pendrive, entre
otros, con un ordenador.
•
Las siglas USB quieren decir
Bus de Serie Universal en
inglés.

5. • Un puerto serie es una interfaz de
comunicaciones
de
datos
digitales, frecuentemente utilizado
por ordenadores y periféricos.
• La información es transmitida bit a bit
enviando un solo bit a la vez, en
contraste con el puerto paralelo que
envía varios bits simultáneamente.
• Actualmente su uso esta en declive ya
que su uso ha sido sustituido en gran
parte por el puerto USB.

6. • Es una interfaz entre un ordenador y
un
periférico,
cuya
principal
característica es que los bits de datos
viajan juntos, enviando un paquete de
byte a la vez.
• Mediante el puerto paralelo podemos
controlar también periféricos como
focos,
motores
entre
otros
dispositivos,
adecuados
para
automatización.
• Al igual que el puerto de serie su uso
está en declive, debido a la sustitución
por el USB.

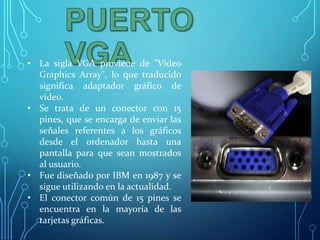

7. • La sigla VGA proviene de "Video
Graphics Array", lo que traducido
significa adaptador gráfico de
video.
• Se trata de un conector con 15
pines, que se encarga de enviar las
señales referentes a los gráficos
desde el ordenador hasta una
pantalla para que sean mostrados
al usuario.
• Fue diseñado por IBM en 1987 y se
sigue utilizando en la actualidad.
• El conector común de 15 pines se
encuentra en la mayoría de las
tarjetas gráficas.

8. • La sigla HDMI proviene de "High
Definition Multimedia Interface", lo
que traducido significa interfaz
multimedia de alta definición.
• Es un puerto de forma especial con
19 ó 29 pines, capaz de transmitir de
manera simultánea videos de alta
definición.
• Fue diseñado por HDMI Founders
en 2002.
• Se suele utilizar en televisiones de
nueva generación, en reproductores
Blu-Ray y en algunas videoconsolas.

9. • La sigla DVI proviene de "Digital
Visual Interface", lo que traducido
significa interfaz visual digital.
• Se trata de un conector con 24 ó 29
pines, que se encarga de enviar las
señales referentes a los gráficos
desde la computadora hasta una
pantalla para que sean mostrados
al usuario.
• En comparación al HDMI, éste solo
lleva video. Fue creado en 1999 y a
fecha de hoy se sigue utilizando.

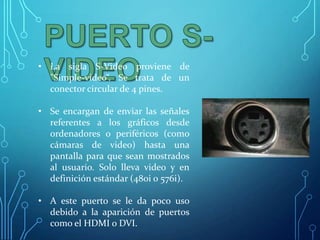

10. • La sigla S-Video proviene de
"Simple-video“. Se trata de un
conector circular de 4 pines.
• Se encargan de enviar las señales
referentes a los gráficos desde
ordenadores o periféricos (como
cámaras de video) hasta una
pantalla para que sean mostrados
al usuario. Solo lleva video y en
definición estándar (480i o 576i).
• A este puerto se le da poco uso
debido a la aparición de puertos
como el HDMI o DVI.

11. • La sigla RJ-45 significa "Registred
Jack 45“ o también es conocido
como puerto Ethernet.
• Es un conector de forma especial
con 8 pines, que se utilizan
normalmente para tener acceso a
Internet mediante un router o un
cable-módem.
• También
para
interconectar
ordenadores y crear redes de
datos de área local y así transferir
datos.

12. • El puerto de audio tiene la función
de capturar audio procedente del
exterior, grabar señales de audio,
reproducir sonido hacia altavoces y
capturar la señal del micrófono.
• Consta de un conector redondo con
2 ó 3 pines que permite la
transmisión de datos a un
dispositivo
externo
periférico,
básicamente altavoces y micrófonos. micrófono
salida de
altavoces
entrada de línea

13. • Las tarjetas de expansión son
dispositivos que conectan y
amplían capacidades para un
mejor desempeño del equipo y los
circuitos integrados.
Tarjeta
gráfica
• Las tarjetas de expansión más
comunes
sirven
para
añadir memoria, controladoras
de unidad de disco, controladoras
de vídeo, puertos serie o paralelo
y
dispositivos
de
módem
internos.
Módem
interno
Tarjeta de
sonido
Tarjeta
Wi-Fi
Tarjeta de
red
Tarjetas
de TV
Tarjeta
USB
Tarjeta de
diagnóstico

14. • La tarjeta gráfica es el componente
encargado de procesar las imágenes
y de enviarlas al monitor para su
visualización.
• Estas trabajan entre la placa base y
el
monitor;
transforma
la
información
que
manda
el
microprocesador
en
impulsos
eléctricos que van a través del cable
hacia el monitor formando las
imágenes, formas, texturas o textos
que ves en tu pantalla.

16. • La tarjeta de sonido es el
componente encargado de procesar
el sonido y de enviarlo a los
altavoces.
• También es la entrada de sonidos
más habitual (micrófonos o
entradas de línea). Algunas incluyen
un puerto para teclados musicales.
• Normalmente
suelen
venir
integradas en las placas base.
• El ordenador envía la información a
la tarjeta de sonido a través de un
‘’driver’’.

17. • Se utiliza para tener acceso a
Internet o a una red local para
compartir archivos entre ella.
• Es igual que la tarjeta Wi-Fi, solo
que esta se conecta mediante un
cable al router o cable-módem.
• Además de ser mas fiable que la
tecnología Wi-Fi, se obtiene
mayor velocidad de transferencia.

18. • Se utiliza para tener acceso a
Internet o a una red local para
compartir archivos entre ella.
• Es igual que la tarjeta Wi-Fi, solo
que esta se conecta mediante un
cable al router o cable-módem.
• Además de ser mas fiable que la
tecnología Wi-Fi, se obtiene mayor
velocidad de transferencia.

19. Estas tarjetas de permiten ver en tu
ordenador la TV, con la misma calidad
como si lo estuvieras viendo en una
televisión. Existen dos tipos de tarjetas de
TV:
Tarjeta TDT
• Tarjeta TDT: te permite ver solo las
canales de TDT.
• Tarjeta por satélite: se utiliza para
visionar canales en abierto por satélite
Tarjeta por satélite (PC
SAT)

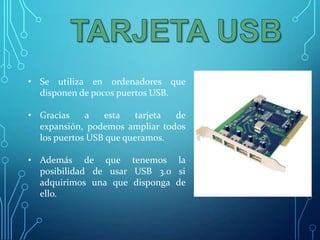

20. • Se utiliza en ordenadores que
disponen de pocos puertos USB.
• Gracias
a
esta
tarjeta
de
expansión, podemos ampliar todos
los puertos USB que queramos.
• Además de que tenemos la
posibilidad de usar USB 3.0 si
adquirimos una que disponga de
ello.

21. • Es una tarjeta que se utiliza para
localizar fallos en los ordenadores y
sus componentes, al conectarse
realiza una serie de pruebas
digitales, determina errores y envía
un código en una pequeña pantalla
de LED.
• Con ese código se consigue saber el
error exacto. Es utilizada por los
técnicos que reparan los
ordenadores.

22. Gracias a la realización de este trabajo hemos conocido mas acerca
de como funciona un ordenador. Además de que hemos conocido la
existencia de algunos conectores y tarjetas de expansión que no
conocíamos.
No nos ha resultado muy difícil encontrar toda la información.
