1. TARJETAS DE EXPANSION
11-03
INTEGRANTES:
MICHEL SEBASTIAN VARGAS MARTINEZ.
EDGAR DANIEL TORRES SANDOVAL
SISTEMAS
TUNJA 2013

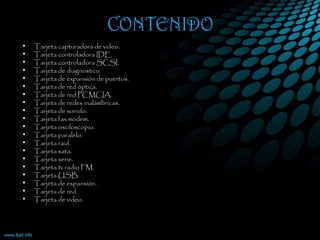

2. CONTENIDO
• Tarjeta capturadora de video.
• Tarjeta controladora IDE.
• Tarjeta controladora SCSI.
• Tarjeta de diagnostico.
• Tarjeta de expansión de puertos.
• Tarjeta de red óptica.
• Tarjeta de red PCMCIA.
• Tarjeta de redes inalámbricas.
• Tarjeta de sonido.
• Tarjeta fax modem.
• Tarjeta osciloscopio.
• Tarjeta paralelo.
• Tarjeta raid.
• Tarjeta sata.
• Tarjeta serie.
• Tarjeta tv radio FM.
• Tarjeta USB.
• Tarjeta de expansión.
• Tarjeta de red.
• Tarjeta de video.

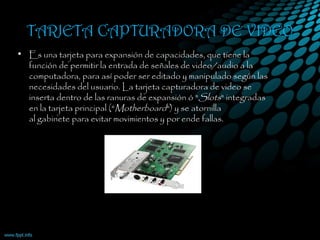

3. TARJETA CAPTURADORA DE VIDEO
• Es una tarjeta para expansión de capacidades, que tiene la
función de permitir la entrada de señales de video/audio a la
computadora, para así poder ser editado y manipulado según las
necesidades del usuario. La tarjeta capturadora de video se
inserta dentro de las ranuras de expansión ó "Slots" integradas
en la tarjeta principal ("Motherboard") y se atornilla
al gabinete para evitar movimientos y por ende fallas.

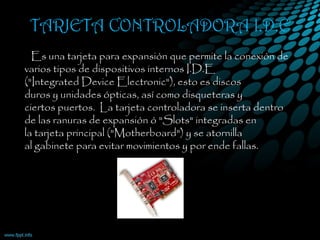

4. TARJETA CONTROLADORA I.D.E
• Es una tarjeta para expansión que permite la conexión de
varios tipos de dispositivos internos I.D.E
("Integrated Device Electronic"), esto es discos
duros y unidades ópticas, así como disqueteras y
ciertos puertos. La tarjeta controladora se inserta dentro
de las ranuras de expansión ó "Slots" integradas en
la tarjeta principal ("Motherboard") y se atornilla
al gabinete para evitar movimientos y por ende fallas.

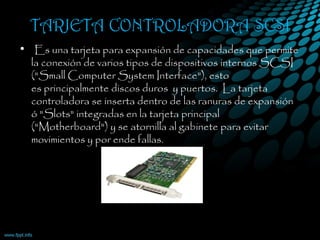

5. TARJETA CONTROLADORA SCSI
• Es una tarjeta para expansión de capacidades que permite
la conexión de varios tipos de dispositivos internos SCSI
("Small Computer System Interface"), esto
es principalmente discos duros y puertos. La tarjeta
controladora se inserta dentro de las ranuras de expansión
ó "Slots" integradas en la tarjeta principal
("Motherboard") y se atornilla al gabinete para evitar
movimientos y por ende fallas.

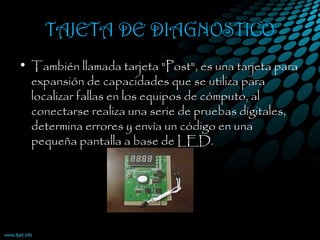

6. TAJETA DE DIAGNOSTICO
• También llamada tarjeta "Post", es una tarjeta para
expansión de capacidades que se utiliza para
localizar fallas en los equipos de cómputo, al
conectarse realiza una serie de pruebas digitales,
determina errores y envía un código en una
pequeña pantalla a base de LED.

7. TARJETA DE EXPANSIÓN DE
PUERTOS
• Es una tarjeta para expansión de capacidades que
tiene la función de ampliar la cantidad de puertos
disponibles en una computadora. La tarjeta de
expansión de puertos se inserta dentro de las
ranuras de expansión integradas en la tarjeta
principal y se atornilla al gabinete para evitar
movimientos y por ende fallas.

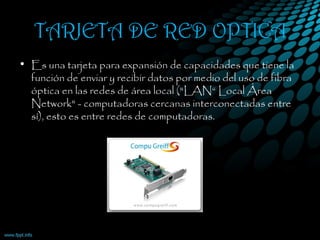

8. TARJETA DE RED OPTICA
• Es una tarjeta para expansión de capacidades que tiene la
función de enviar y recibir datos por medio del uso de fibra
óptica en las redes de área local ("LAN“ Local Área
Network" - computadoras cercanas interconectadas entre
sí), esto es entre redes de computadoras.

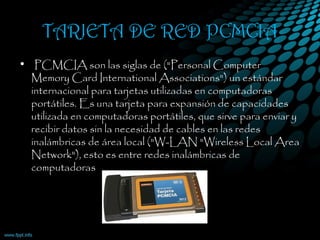

9. TARJETA DE RED PCMCIA
• PCMCIA son las siglas de ("Personal Computer
Memory Card International Associations") un estándar
internacional para tarjetas utilizadas en computadoras
portátiles. Es una tarjeta para expansión de capacidades
utilizada en computadoras portátiles, que sirve para enviar y
recibir datos sin la necesidad de cables en las redes
inalámbricas de área local ("W-LAN "Wireless Local Area
Network"), esto es entre redes inalámbricas de
computadoras

10. TARJETA DE REDES INALAMBRICAS
• Es una tarjeta para expansión de capacidades que sirve
para enviar y recibir datos sin la necesidad de cables en
las redes inalámbricas de área local ("W-LAN "Wireless
Local Area Network"), esto es entre redes inalámbricas de
computadoras. La tarjeta de red se inserta dentro de
las ranuras de expansión ó "Slots" integradas en la tarjeta
principal ("Motherboard") y se atornilla al gabinete para
evitar movimientos y por ende fallas.

11. TARJETA DE SONIDO
• Es una tarjeta para expansión de capacidades que sirve
para la entrada y salida de audio entre la computadora y el
exterior por medio de puertos de audio, así como de permitir
trabajar con un dispositivo para juegos
como Joystick, Gamepad ó RaceWheel. La tarjeta de
audio se inserta dentro de las ranuras de expansión ó
"Slots" integradas en la tarjeta principal ("Motherboard") y
se atornilla al gabinete para evitar movimientos y por ende
fallas.

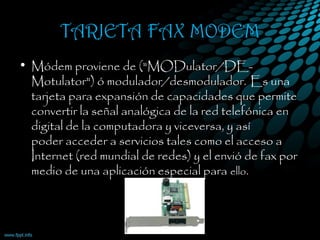

12. TARJETA FAX MODEM
• Módem proviene de ("MODulator/DE-
Motulator") ó modulador/desmodulador. Es una
tarjeta para expansión de capacidades que permite
convertir la señal analógica de la red telefónica en
digital de la computadora y viceversa, y así
poder acceder a servicios tales como el acceso a
Internet (red mundial de redes) y el envió de fax por
medio de una aplicación especial para ello.

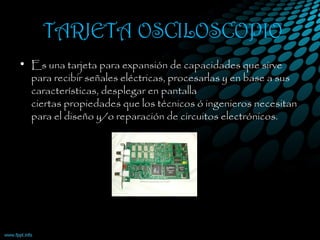

13. TARJETA OSCILOSCOPIO
• Es una tarjeta para expansión de capacidades que sirve
para recibir señales eléctricas, procesarlas y en base a sus
características, desplegar en pantalla
ciertas propiedades que los técnicos ó ingenieros necesitan
para el diseño y/o reparación de circuitos electrónicos.

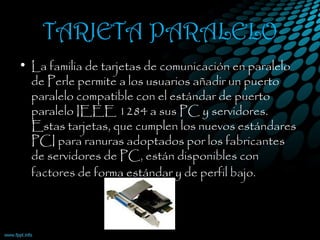

14. TARJETA PARALELO
• La familia de tarjetas de comunicación en paralelo
de Perle permite a los usuarios añadir un puerto
paralelo compatible con el estándar de puerto
paralelo IEEE 1284 a sus PC y servidores.
Estas tarjetas, que cumplen los nuevos estándares
PCI para ranuras adoptados por los fabricantes
de servidores de PC, están disponibles con
factores de forma estándar y de perfil bajo.

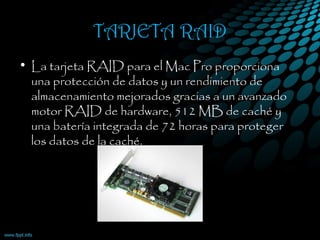

15. TARJETA RAID
• La tarjeta RAID para el Mac Pro proporciona
una protección de datos y un rendimiento de
almacenamiento mejorados gracias a un avanzado
motor RAID de hardware, 512 MB de caché y
una batería integrada de 72 horas para proteger
los datos de la caché.

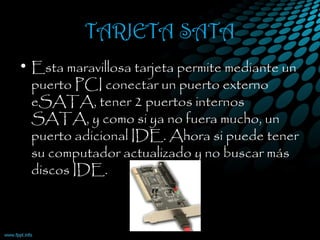

16. TARJETA SATA
• Esta maravillosa tarjeta permite mediante un
puerto PCI conectar un puerto externo
eSATA, tener 2 puertos internos
SATA, y como si ya no fuera mucho, un
puerto adicional IDE. Ahora si puede tener
su computador actualizado y no buscar más
discos IDE.

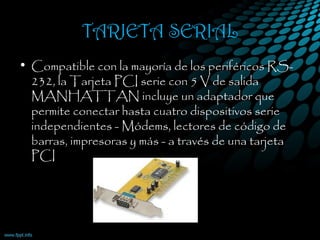

17. TARJETA SERIAL
• Compatible con la mayoría de los periféricos RS-
232, la Tarjeta PCI serie con 5 V de salida
MANHATTAN incluye un adaptador que
permite conectar hasta cuatro dispositivos serie
independientes - Módems, lectores de código de
barras, impresoras y más - a través de una tarjeta
PCI

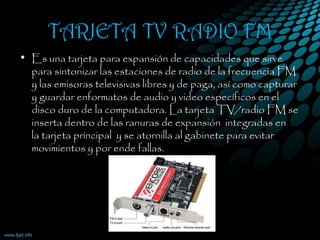

18. TARJETA TV RADIO FM
• Es una tarjeta para expansión de capacidades que sirve
para sintonizar las estaciones de radio de la frecuencia FM
y las emisoras televisivas libres y de paga, así como capturar
y guardar enformatos de audio y video específicos en el
disco duro de la computadora. La tarjeta TV/radio FM se
inserta dentro de las ranuras de expansión integradas en
la tarjeta principal y se atornilla al gabinete para evitar
movimientos y por ende fallas.

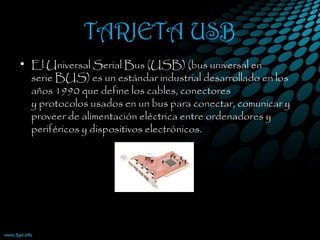

19. TARJETA USB
• El Universal Serial Bus (USB) (bus universal en
serie BUS) es un estándar industrial desarrollado en los
años 1990 que define los cables, conectores
y protocolos usados en un bus para conectar, comunicar y
proveer de alimentación eléctrica entre ordenadores y
periféricos y dispositivos electrónicos.

20. TARJETA DE EXPANSION
• Es una serie de circuitos, chips y puertos
integrados en una placa plástica, la cuál cuenta con
un conector lineal diseñado para ser insertado
dentro de una ranura especial de la tarjeta
principal . Esta tarjeta tiene como función
aumentar las capacidades de la computadora en la
que se instala (aumentar la capacidad de proceso
de video, permitir el acceso a redes, permitir la
captura de audio externa, etc.)

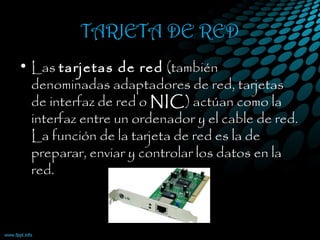

21. TARJETA DE RED
• Las tarjetas de red (también
denominadas adaptadores de red, tarjetas
de interfaz de red o NIC) actúan como la
interfaz entre un ordenador y el cable de red.
La función de la tarjeta de red es la de
preparar, enviar y controlar los datos en la
red.

22. TARJETA DE VIDEO
• Es una tarjeta para expansión de capacidades
que sirve para procesar y otorgar mayor capacidad
de despliegue de gráficos en pantalla, por lo que
libera al microprocesador y a la memoria RAM de
estas actividades y les permite dedicarse a otras
tareas.
