1) El documento presenta las diferentes herramientas de AutoCAD 2022 como capas, bloques, propiedades, grupos, utilidades y portapapeles. 2) Explica cómo aplicar estas herramientas para desarrollar un plano de una maqueta incluyendo la creación de capas, muros, divisiones y detalles. 3) También define conceptos clave de AutoCAD en un glosario al final.

1. MANUAL
DE
AUTOCAD
2022
UNA NUEVA
EXPERICIENCIA EN EL USO
DEL AUTOCAD
TG

2. MANUALDE
AUTOCAD
2022
AUTOR:
ING. ÑAURIMA ORTEGA HERBERT
TG

4. 5.4 HERRAMIENTA DE CAPAS
Cuando el dibujo que
realizamos en la aplicación
se vuelve visualmente
complejo, podemos ocultar
los objetos que no
necesitamos actualmente
desactivando sus capas.
Las capas pueden asociar
objetos según su función,
ocultar o mostrar todos los
objetos relacionados en
única operación o forzar el
tipo línea, el color y entre
otras normas de
propiedades capa por capa.

5. Le damos clic a Propiedades de capa o introducimos CAPA
en la ventana de comandos, para ver cómo se organiza un
dibujo.
En la imagen, la capa actual con la que trabajamos es 10
WALLS. Esto quiere decir que todos los nuevos objetos se
colocan automáticamente en esa capa, para confirmar cuál es
tu capa actual tiene que tener una marca de verificación
verde en la lista de capa.
En la columna etiquetada "desactivada", se observa que
hay dos iconos de bombillas apagadas, esto quiere decir
que estas capas se han desactivado para ocultar algún
objeto de tu plano de planta.

6. En la columna etiquetada "desactivada", se observa que hay dos iconos de
bombillas apagadas, esto quiere decir que estas capas se han desactivado
para ocultar algún objeto de tu plano de planta.
A continuación, se muestran los parámetros de capa
utilizados con más frecuencia en el Administrador de
propiedades de capas
Desactivar capas: Puedes desactivar los parámetros de
capas utilizados para reducir la complejidad visual del
dibujo, así facilitando su trabajo.
Inutilizar capas: Inutiliza capas a las que no necesites
acceder durante un tiempo, es similar a desactivar
capas, pero mejora el rendimiento en dibujos de gran
tamaño.

7. Bloquear capas: Bloquea las capas para impedir que se
produzcan cambios en los objetos de estas capas.
5.4.1 Controles del Administrador de propiedades de capas
Para crear una nueva capa, le damos clic en el botón y
escribimos el nombre de la nueva capa que
agregaremos.
Para definir una capa diferente como la actual, damos
clic en el botón indicado.
5.5 HERRAMIENTAS DE BLOQUE
Un bloque es un elemento que contiene distintas figuras
que al momento de insertarse se identifican como un
bloque o como un objeto de forma global.

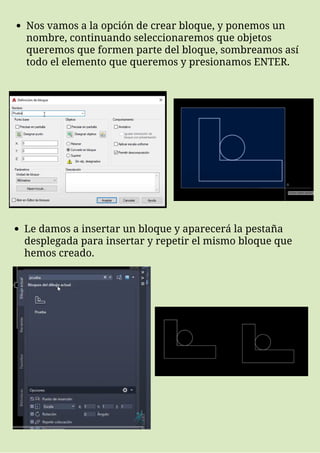

8. Nos vamos a la opción de crear bloque, y ponemos un
nombre, continuando seleccionaremos que objetos
queremos que formen parte del bloque, sombreamos así
todo el elemento que queremos y presionamos ENTER.
Le damos a insertar un bloque y aparecerá la pestaña
desplegada para insertar y repetir el mismo bloque que
hemos creado.

9. 5.6 HERRAMIENTAS DE PROPIEDADES
Los tipos de propiedades más comunes que podemos
utilizar en AutoCAD 2022 son: color, tipo de línea, grosor
de línea, estilo de trazado, escala de tipo de línea,
transparencia.
Como primer paso debemos seleccionar el objeto
de origen, al cual queremos copiar las
propiedades, luego nos saldrá un pincel que nos
pedirá seleccionar los parámetros de propiedades,
aquí seleccionaremos los elementos que queremos
que se pasen.

10. 5.7 HERRAMIENTAS DE GRUPOS
Esta herramienta nos permite combinar varios objetos para
manipularlos como una unidad, los grupos no funcionan
como los bloques, ya que podemos crear grupos temporales
rápidamente que nos permitan mover, girar o desplazar el
conjunto de elementos en momentos puntuales.

11. Designamos los objetos que queremos agrupar y
asignaremos un nombre al grupo de elementos
seleccionados. Así ya tenemos nuestro grupo.
5.8 HERRAMIENTAS DE UTILIDADES
En esta herramienta encontramos la opción medir el cual
nos permite saber de forma rápida las mediciones en
tiempo real de cotas, distancias, ángulos y áreas.

12. Precisamos punto a punto el contorno del área que
queremos calcular, una vez que lo tenemos le damos
ENTER y listo ya tenemos las medidas.
5.9 HERRAMIENTAS DE PORTAPAPELES
Podemos utilizar el Portapapeles para copiar todo nuestro
dibujo y pegarlo en otras aplicaciones de nuestro Windows.
Algunas de las funciones que encontramos en portapapeles
son:

13. 5.9.1 Corte de objetos:
La función corta los objetos seleccionados del dibujo y los
almacena en el Portapapeles.
5.9.2 Copia de objetos
Permite copiar todo un dibujo o parte de él en otra
aplicación, los objetos se copian en formato vectorial y
conservan su resolución en otras aplicaciones.
5.9.3 Pegados de objetos
Al pegar el contenido del portapapeles en un dibujo, se
utiliza el formato que conserva la mayor cantidad de
información.
5.10 HERRAMIENTAS DE VISTA
En vista establecemos el punto base de intersección para el
dibujo actual que estás trabajando
El punto base se expresa como coordenadas en el objeto
actual, al insertar el dibujo actual a otros dibujos.

14. La línea de comandos, que está situada en la parte inferior
de la pantalla, será nuestra mejor herramienta para trabajar
con AutoCAD. Es importante estar siempre atento a toda la
información que nos muestra.
Además de mostrarnos información, la línea de comandos
será el sistema de comunicación entre AutoCAD y el usuario.
Desde ahí AutoCAD nos realizará preguntas, que tendremos
que responder, para poder completar los trabajos.
6 LÍNEA DE COMANDOS
7 Presentación o Layaout:
Debajo de la línea de comandos podemos encontrar las
presentaciones. Para dibujar correctamente en AutoCAD
deberemos trabajar en Modelo, donde realizaremos todos
nuestros dibujos.
Las demás presentaciones las usaremos para “maquetar”
el formato final de impresión de mis planos. Por lo que si
mi trabajo consiste en realizar diseños para enviarlos a
una impresora 3D o una máquina de corte por láser no
necesitaré utilizar las Presentaciones.
Si mi trabajo final he de presentarlo en papel o pdf es
conveniente que utilice las presentaciones para poder
“maquetar” correctamente mis planos antes de imprimir o
plotear.

15. En la barra de estado, se muestran la posición del cursor,
las herramientas de dibujo y las herramientas que
afectan al entorno de dibujo.
La barra de estado proporciona acceso rápido a algunas
de las herramientas de dibujo más utilizadas. Puede
activar y desactivar parámetros como forzcursor, rejilla,
rastreo polar y referencia a objetos.
También puede acceder a parámetros adicionales para
algunas de estas herramientas haciendo clic en las
flechas de los menús desplegables.
8 Barra de Estado
8.1 ELEMENTOS DE LA BARRA DE ESTADO

16. 1.Coordenadas: Muestra las coordenadas de la posición
del cursor.
2.Espacio modelo: Indica que se está trabajando en el
espacio modelo.
3.Rejilla: Muestra una rejilla en el área de dibujo.
4.Modo Instantáneo: Permite mover el trabajo en
incrementos específicos.
5.Entrada dinámica: Muestra una información de
herramientas junto al cursor.
6.Modo orto: Limita el movimiento del cursor a las
direcciones horizontal o vertical.
7.Rastreo Polar: Guía el movimiento del cursor a los
ángulos especificados.
8.Dibujo Isométrico: Simula un entorno de dibujo
isométrico mediante la alineación de objetos a lo largo de
los ejes.
9.Rastreo de referencia a objetos: Realiza un
seguimiento del cursor a lo largo de rutas de alineación
vertical y horizontal a partir de puntos de referencia a
objetos.
10.Refencia a objetos: Activa y desactiva la referencia a
objetos.

17. 11.Visibilidad de anotaciones: Muestra los objetos
anotativos mediante la escala de anotación.
12.Escala Automática: Añade automáticamente escalas
de anotación a los objetos anotativos.
13.Escala de anotación: Establece la escala de anotación
actual de los objetos anotativos en el espacio modelo.
14.Cambio de espacio de trabajo: Permite controlar la
visualización y la posición de la mayoría de los
elementos de la interfaz de usuario en la ventana de la
aplicación de AutoCAD.
15.Monitor de anotación: Activa el monitor de
anotación.
16.Aislar Objetos: Ocultar los objetos seleccionados en
el área de dibujo.
17.Limpiar Pantalla: Maximiza el área de dibujo
mediante la desactivación de la cinta
18.Escala de notación de la vista actual: Se utiliza
para determinar la altura de texto o la escala general de
un objeto de anotación,

18. 8.1.1 Elementos De La Barra De Estado
IMPORTANTE: El fondo azul indica que una función está
activada
Coordenadas del cursor en la barra de estado

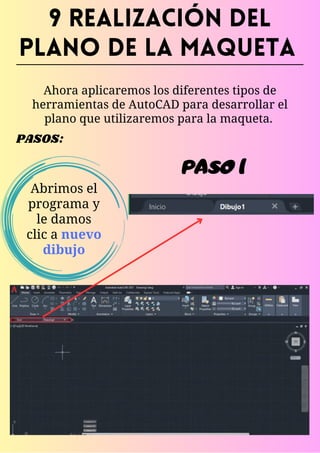

20. 9 REALIZACIÓN DEL
PLANO DE LA MAQUETA
Ahora aplicaremos los diferentes tipos de
herramientas de AutoCAD para desarrollar el
plano que utilizaremos para la maqueta.
PASOS:
Abrimos el
programa y
le damos
clic a nuevo
dibujo
PASO 1

21. En esta opción
podemos poner las
escalas de inserción
en las que
trabajaremos, le
damos ok y listo.
Insertaremos las
unidades de medidas
en la que vamos a
trabajar al dibujar el
plano de la casa.
Para facilitarnos
pondremos el
comando DDUNITS y
le damos Enter.
PASO 2

22. Lo siguiente será la
creación de nuestras
capas, para la
creación de nuestras
capas le damos clic a
la parte de arriba
donde dice Layer
properties y se
abrirá la siguiente
ventana.
PASO 3

23. Le damos clic a
continuos
para ver el tipo
de línea que
trabajaremos.
PASO 4
Le damos
anticlic para
crear una
nueva capa y
seleccionamos
New Layer

24. Creamos un
rectángulo y antes
de darle clic
ponemos arroba
(@) y colocamos la
medida que
trabajaremos, que
en nuestro caso es
10 x 20.
PASO 5

25. Ahora crearemos
las barras
perimetrales, para
eso le damos clic a
Offset, insertamos
el espesor del muro
el cual es 0.30, le
damos clic dentro
del rectángulo.
PASO 6

26. Para volver a nuestro
rectángulo en líneas
independientes, vamos
a la parte de arriba y
seleccionamos Explode
y le damos clic, vamos
al rectángulo y
seleccionamos ambos
rectángulos y le damos
Enter.
PASO 7

27. Ahora copiaremos
el muro para las
divisiones de
nuestro plano,
puedes poner en el
comando CP y
seleccionamos el
muro.
PASO 8

28. Ya con el plano
casi terminado
realizaríamos los
cortes X-X y Y-Y,
finalmente
concluyendo con
los detalles como
lo observamos en
la siguiente
imagen:
A la vez que
colocamos las
divisiones,
dibujaremos un
cuadrado para las
columnas, lo que
nos quedaría:
PASO 9
PASO 10

29. 10 Glosario
ARCHIVO DE PERSONALIZACIÓN: Archivo basado en XML
como acad.cuix o acadlt.cuix que almacena datos de
personalización. Los archivos de personalización se modifican
con el editor Personalizar interfaz de usuario (Windows) o el
cuadro de diálogo Personalizar (Mac). Los archivos CUIx
sustituyen a los archivos MNU, MNS y MNC que en versiones
anteriores se utilizaban para definir menús. Los archivos CUIx y
CUI no se puede intercambiar entre equipos Mac y Windows.
ARCHIVO PCP: El archivo de configuración parcial del trazador
para productos AutoCAD que se ejecutan en el sistema operativo
Windows. Los archivos PCP incluyen las especificaciones de
trazado básicas y los parámetros de plumilla guardados en
versiones anteriores. Entre las especificaciones de trazado se
encuentran las asignaciones de plumillas, las unidades de
trazado, el tamaño del papel, la rotación del trazado, el origen, el
factor de escala y el nivel de optimización de las plumillas. Véase
también archivo PC2 y archivo PC3.
ARCO DE LÍNEA DE COTA: Un arco, normalmente con flechas
en cada extremo, que abarca el ángulo formado por las líneas de
referencia del ángulo que se mide. A veces, el texto de cota
situado cerca del arco lo divide en dos arcos. Véase también cota
angular.
ASPEREZA: Simula cómo la luz que alcanza una cara se refleja
en el usuario. Un valor alto de aspereza simula un objeto no
brillante o áspero (papel de lija/alfombra). Un valor bajo de
aspereza simula un objeto brillante (metales, algunos plásticos).

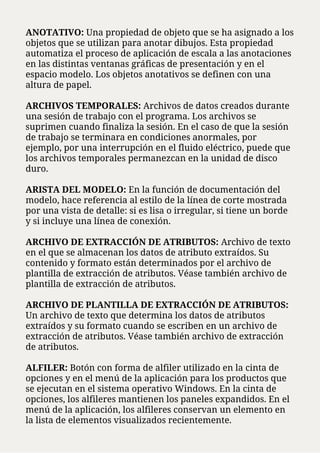

30. ANOTATIVO: Una propiedad de objeto que se ha asignado a los
objetos que se utilizan para anotar dibujos. Esta propiedad
automatiza el proceso de aplicación de escala a las anotaciones
en las distintas ventanas gráficas de presentación y en el
espacio modelo. Los objetos anotativos se definen con una
altura de papel.
ARCHIVOS TEMPORALES: Archivos de datos creados durante
una sesión de trabajo con el programa. Los archivos se
suprimen cuando finaliza la sesión. En el caso de que la sesión
de trabajo se terminara en condiciones anormales, por
ejemplo, por una interrupción en el fluido eléctrico, puede que
los archivos temporales permanezcan en la unidad de disco
duro.
ARISTA DEL MODELO: En la función de documentación del
modelo, hace referencia al estilo de la línea de corte mostrada
por una vista de detalle: si es lisa o irregular, si tiene un borde
y si incluye una línea de conexión.
ARCHIVO DE EXTRACCIÓN DE ATRIBUTOS: Archivo de texto
en el que se almacenan los datos de atributo extraídos. Su
contenido y formato están determinados por el archivo de
plantilla de extracción de atributos. Véase también archivo de
plantilla de extracción de atributos.
ARCHIVO DE PLANTILLA DE EXTRACCIÓN DE ATRIBUTOS:
Un archivo de texto que determina los datos de atributos
extraídos y su formato cuando se escriben en un archivo de
extracción de atributos. Véase también archivo de extracción
de atributos.
ALFILER: Botón con forma de alfiler utilizado en la cinta de
opciones y en el menú de la aplicación para los productos que
se ejecutan en el sistema operativo Windows. En la cinta de
opciones, los alfileres mantienen los paneles expandidos. En el
menú de la aplicación, los alfileres conservan un elemento en
la lista de elementos visualizados recientemente.

31. ARCHIVO DE COMANDOS: Conjunto de comandos ejecutados
de forma secuencial con un solo comando SCRIPT. Los
archivos de comandos se crean fuera del programa mediante
un editor de texto, se guardan en formato de texto y se
almacenan en un archivo externo con la extensión de archivo.
BARRA DE NAVEGACIÓN: Herramientas de navegación que
son comunes a varios productos de Autodesk que se ejecutan
en el sistema operativo Windows. Las herramientas de
navegación unificadas incluyen Autodesk ® ViewCube®,
SteeringWheels® ShowMotion® y 3Dconnexion®.
BARRA DE HERRAMIENTAS: Parte de la interfaz que
contiene iconos que representan comandos de los productos
basados en AutoCAD que se ejecutan en el sistema operativo
Windows.
BLOQUE DE LLAMADA: Bloque utilizado como símbolo para
hacer referencia a otro plano. Estos bloques de llamada
disponen de muchos términos específicos en cada sector, por
ejemplo, etiquetas de referencia, claves de detalle, marcas de
detalle, etc. Véase también bloque de etiqueta.
BARRA DE ACCIONES: Interfaz de usuario parecida a una
barra de herramientas que muestra las acciones asociadas a
un objeto de parámetro.
BOTÓN SELECTOR: Botón de un dispositivo señalador que se
utiliza para designar objetos o puntos concretos de la pantalla.
Por ejemplo, en un ratón de dos botones, es el botón izquierdo
por defecto.
BARRA DE RESTRICCIONES: Muestra las restricciones
geométricas asociadas a objetos o puntos de objetos.
BIBLIOTECA DE SÍMBOLOS: Conjunto de definiciones de
bloque almacenadas en un solo archivo de dibujo.

32. CINTA DE OPCIONES: En el caso de los productos que se
ejecutan en el sistema operativo Windows, una paleta que
muestra los botones y controles utilizados para el dibujo y la
anotación 2D y el modelado 3D, la visualización y la
renderización. Véase también ficha de la cinta de opciones,
grupo de la cinta de opciones y panel deslizable.
CÓDIGO DE BITS: Una representación de entero de un valor
binario o la suma de varios valores. Un código de bits se suele
asociar con variables de sistema como, por ejemplo, OSMODE y
DIMZIN, pero también se usa para representar el estado actual
de objetos como capas y ventanas gráficas. Por ejemplo, al
introducir el valor 3 para la variable del sistema OSMODE, se
especifican las referencias a objetos del Punto final (código de
bits 1) y el Punto medio (código de bits 2).
CARPETA "COMENZAR EN": La ruta de unidad y carpeta
desde la que se ha iniciado el producto, que se determina
mediante el atributo "Comenzar en" del icono de acceso directo
del escritorio o la carpeta en la que se hace doble clic en un
archivo. (Variable de sistema STARTINFOLDER)
CONJUNTO DE SELECCIÓN: Uno o más objetos designados
para que el comando los procese al mismo tiempo. En una
definición de bloque dinámico, geometría asociada a la acción.
CONSULTA INVERSA (BLOQUES DINÁMICOS): Añade un
pinzamiento de consulta a una referencia a bloque dinámico.
Al hacer clic en este pinzamiento, aparece una lista desplegable
con los valores de consulta de esa propiedad de consulta
(columna de la tabla de consulta). Cuando se selecciona un
valor de la lista, los valores de propiedad de entrada
correspondientes se asignan a la referencia a bloque.
Dependiendo de cómo se haya definido el bloque, esto suele
tener como resultado un cambio de la geometría de la
referencia a bloque. (TABCONSULTABLOQUE)

33. CONJUNTO DE PARÁMETROS: Herramienta de la ficha
Conjuntos de parámetros de la ventana Paletas de creación de
bloques que añade uno o varios parámetros a una o varias
acciones asociadas a la definición de bloque dinámico.
CONJUNTO DE PRESELECCIÓN: Conjunto de selección de
objetos que se define antes de la ejecución de una macro de
acciones.
CONJUNTO DE SELECCIÓN: Uno o más objetos designados
para que el comando los procese al mismo tiempo. En una
definición de bloque dinámico, geometría asociada a la acción.
CARPETA DE TRABAJO: La ruta de unidad y carpeta de la
carpeta de trabajo del sistema operativo o el directorio actual
del proceso, que pueden ser de interés para los desarrolladores.
(Variable de sistema WORKINGFOLDER).
CALIBRACIÓN AFÍN: Método de calibración para tableros
digitalizadores que proporciona una transformación lineal
arbitraria en espacio 2D. La calibración afín requiere tres
puntos de calibración para permitir una transformación del
tablero que combine conversión, ajuste de escala X e Y
independiente, rotación y cierta inclinación. Emplee la
calibración afín si un dibujo en papel o un mapa se ha estirado
de forma distinta en la dirección horizontal o vertical.
(TABLERO)
CICLO MEDIANTE CTRL: Método que se utiliza para cambiar
de comportamiento al editar geometría, ya sea en un comando
o al editar pinzamientos. Al pulsar y soltar la tecla Ctrl se
cambiará de comportamiento cíclicamente. En la geometría
restringida, el ciclo mediante Ctrl cambia entre la protección y
la liberación de restricciones

34. CONJUNTO DE DIBUJOS: Colección de dibujos reunidos
mediante el cuadro de diálogo Publicar.
CONJUNTO DE DIBUJOS ELECTRÓNICOS: Equivalente digital
de un conjunto de dibujos trazados. Un conjunto de dibujos
electrónicos se crea publicando dibujos en un archivo DWF de
varios planos.
COTA ALINEADA: Cota que mide la distancia existente entre
dos puntos situados en cualquier dirección. La línea de cota es
paralela a la línea que conecta los puntos que definen la cota.
(ACOALINEADA)
COTA ANGULAR: Cota que mide ángulos o segmentos de arco y
consta de texto, líneas de referencia y directrices.
(ACOANGULAR)
COTA ASOCIATIVA: Cota que ajusta automáticamente su
tamaño y valor cuando se modifica la geometría asociada.
(Variable de sistema DIMASSOC) Véase también cota no
asociativa y cota descompuesta.
COTA CONTINUA: Tipo de cota lineal que emplea el origen de
la segunda línea de referencia de una cota designada como
origen de la primera línea de referencia, dividiendo una cota
larga en segmentos más cortos que suman la medición total.
También denominada cota en cadena. (ACOCONTINUA)
COTA DE LÍNEA BASE: Varias cotas que se miden desde la
misma línea base. También se denominan cotas paralelas. Véase
también línea base.

35. COTA DESCOMPUESTA: Un conjunto de objetos que poseen
el aspecto de una cota pero que no están asociados al objeto
acotado ni entre sí. Está controlada por la variable de sistema
DIMASSOC. (DESCOMPONER) Véase también cota asociativa,
cota no asociativa y descomponer.
COTA DINÁMICA: Cotas temporales que aparecen en los
objetos, incluidas las referencias a bloques dinámicos, al
editar con pinzamientos.
COTA DIRECTRIZ: Cota paramétrica que determina el
tamaño de la geometría y cambia el tamaño del objeto al
cambiar de valor.
COTA NO ASOCIATIVA: Cota que no se ajusta de forma
automática a medida que la figura geométrica asociada se
modifica. Está controlada por la variable de sistema
DIMASSOC. Véase también cota asociativa y cota
descompuesta.
DIESEL: Iniciales de Direct Interpretively Evaluated String
Expression Language (lenguaje de expresión de cadenas
evaluadas en interpretación directa). Lenguaje de macros que
sirve para modificar la línea de estado con la variable de
sistema MODEMACRO y para personalizar los elementos de
menú. DIESEL está disponible para productos AutoCAD que
se ejecutan en Windows.
DIVISIÓN RECTANGULAR: Divide una tabla en varias partes
con una distribución uniforme y las sitúa a una altura
especificada por el usuario mediante los pinzamientos de
división de tabla.

36. DXF: Iniciales de Drawing Interchange Format (formato de
intercambio de dibujos). Formato de archivo ASCII o binario
empleado por los archivos de dibujo para exportar dibujos a
otras aplicaciones o para importar dibujos desde otras
aplicaciones. Véase también DWF y DWG.
DIRECTRIZ DE INDICACIÓN DE SUPERFICIE: Una directriz
adicional (extremo, directriz y línea de referencia) que se ha
añadido a los símbolos de acabado superficial. La directriz de
indicación de superficie (SIL) se utiliza para señalar a superficies
o caras en lugar de a las aristas de los componentes.
DESIGNACIÓN POR VENTANA: Área rectangular especificada
en el área de dibujo que permite designar varios objetos al
mismo tiempo. Véase también designación de captura y
designación de polígono por ventana.
DESCOMPONER: Acción de dividir un objeto complejo, como un
bloque, una cota, un sólido o una polilínea, en objetos más
simples. En el caso de un bloque, la definición de bloque no sufre
cambio alguno. La referencia a bloque se sustituye por los
componentes del bloque. (DESCOMPONER) Véase
tambiénbloque, definición de bloque y referencia a bloque.
DESIGNACIÓN NOMBRE-VERBO: Proceso que consiste en
seleccionar en primer lugar un objeto y a continuación ejecutar
una tarea con él en vez de introducir en primer lugar el
comando y, a continuación, designar el objeto.
DISPOSICIÓN DE VENTANAS: Conjunto guardado de ventanas
gráficas de modelo que pueden almacenarse y recuperarse.
(VENTANAS)

37. DIRECCIÓN HACIA ARRIBA: Vector que define cuál es la
dirección hacia arriba. Por defecto es el eje Z positivo (0,0,+1). La
dirección hacia arriba y la dirección norte siempre están
restringidas de forma que sean perpendiculares una respecto a la
otra.
DESIGNACIÓN POR VENTANA: Área rectangular especificada en
el área de dibujo que permite designar varios objetos al mismo
tiempo. Véase también designación de captura y designación de
polígono por ventana.
DESIGNACIÓN POR VENTANA POLIGONAL: Un área poligonal
especificada para seleccionar varios objetos. Véase también
designación de captura y designación por ventana.
ETIQUETAS DE VISTA DE DETALLE: En la función de
documentación del modelo, hace referencia al texto
personalizable que identifica la vista de detalle, a menudo
indicando la escala.
ESTILO DE TRAZADO: Propiedad de objetos que determina un
conjunto de valores para el color, la simulación de color, la escala
de grises, la asignación de plumillas, los filtros, el tipo de línea, el
grosor de línea, los estilos de finales, los estilos de unión y los
estilos de relleno. Los estilos de trazado se aplican en el momento
del trazado.
ESTADO DEL DIBUJO: Colección de parámetros conocidos que
definen las propiedades de comportamiento del entorno de dibujo
o del dibujo en un período de tiempo conocido, por ejemplo,
cuando se graba una macro de acciones o antes de reproducir una
macro de acciones.

38. ESPACIO DE TRABAJO: Para productos que se ejecutan en el
sistema operativo Windows, un conjunto de menús, barras de
herramientas y ventanas anclables (como la paleta Propiedades,
DesignCenter y la ventana de paletas de herramientas)
agrupados y organizados de tal manera que es posible trabajar
en un entorno de dibujo personalizado y centrado en las tareas.
ESTADO DE VISIBILIDAD: En un bloque dinámico, una
propiedad personalizada que sólo permite mostrar la geometría
especificada en la referencia a bloque. (ESTADOVISBLOQUE)
ESTILO DE TEXTO: Colección de parámetros guardados que
determina el aspecto de los caracteres de texto como, por
ejemplo, estirado, comprimido, oblicuo, reflejado o definido en
columna vertical.
EXTREMO DE COTA: El símbolo en el extremo de una línea de
cota que indica dónde comienza o termina una cota.
ESTILO DE COTA: Grupo guardado de valores de cota que
determina el aspecto de la cota y simplifica la definición de las
variables de sistema relacionadas con la acotación. (ACOESTIL)
ESPACIO PAPEL: Uno de los dos espacios primarios donde
residen los objetos. El espacio papel se utiliza para crear una
presentación final para ser impresa o trazada, a diferencia de la
creación de bocetos y trabajos de diseño. El modelo se diseña en
la ficha Modelo. (ESPACIOP) Véase también espacio modelo y
ventana gráfica.

39. ENCUADRE: Acción de cambiar la vista de un dibujo sin modificar
su factor de ampliación o reducción. (ENCUADRE) Véase también
zoom .
EJE DE SIMETRÍA: En una referencia a bloque dinámico, el eje con
respecto al cual se aplica una simetría a un conjunto de selecciones
de la acción de simetría al editar un parámetro asociado mediante
un pinzamiento o la paleta Propiedades.
ELEVACIÓN GEOGRÁFICA: Altura relativa a lo largo de la
dirección hacia arriba concreta definida para un marcador
geográfico.
ESPECTRO: En la función de captura de la realidad, el espectro es
una opción para asignar colores a la intensidad de la nube de
puntos a fin de distinguir los detalles de intensidad en nubes de
puntos complejas. Consulte también intensidad.
ETIQUETA DE BÚSQUEDA: Palabra clave definida por el usuario
para buscar comandos en el Explorador de menús en productos
que se ejecutan en el sistema operativo Windows.
ENTORNO INICIAL: Variables y parámetros de los nuevos dibujos
tal como se definen en la plantilla de dibujo por defecto, como
acad.dwtacadlt.dwt o acadiso.dwtacadltiso.dwt. Véase también
plantilla de dibujo.
FLUJO DE TRABAJO: Un componente centrado proporcionado
para activar tareas de modelado de un producto repetibles entre
productos de Autodesk en un paquete de Autodesk. Cuando
AutoCAD se compra con un paquete, se proporcionan flujos de
trabajo predefinidos y un Administrador de flujos de trabajo para
configurar y enviar dibujos desde AutoCAD a Autodesk Showcase y
Autodesk 3ds Max.

40. FRAGMENTO PRINCIPAL DE TABLA: Fragmento de una
tabla dividida que contiene el conjunto inicial de filas, hasta
la primera división de tabla.
FRAGMENTO SECUNDARIO DE TABLA: Cualquier
fragmento de una tabla dividida que no contiene el conjunto
inicial de filas.
FINAL GATHERING: Un paso adicional opcional para
calcular la iluminación global. La utilización de un mapa de
fotones para calcular la iluminación global puede causar la
aparición de artefactos de renderización como esquinas
oscuras y variaciones de baja frecuencia en la iluminación.
Puede reducir o eliminar esos artefactos si activa Final
Gathering, que aumenta el número de rayos utilizados para
calcular la iluminación global. Final gathering puede
aumentar bastante el tiempo de renderización. Es más útil
para escenas con iluminación general difusa y menos para
escenas con puntos brillantes de iluminación indirecta. Final
Gathering se activa en la paleta Parámetros avanzados de
renderización. Véase también iluminación global.
FICHA DE LA CINTA DE OPCIONES: En el caso de los
productos que se ejecutan en el sistema operativo Windows,
el nivel más alto de agrupación de la cinta de opciones, en
función de una acción. Cada ficha de la cinta de opciones
contiene agrupaciones de varios grupos de la cinta de
opciones, cada uno de ellos perteneciente a un flujo de
trabajo. Un grupo de la cinta de opciones contiene botones y
controles relacionados con una tarea.
FACETA: Parte triangular o cuadrilátera de un objeto de
malla 3D. El suavizado de un objeto de malla aumenta el
número de facetas.

41. FICHA ARCHIVO: Una ficha ubicada en la parte superior de
la ventana de dibujo que corresponde a un dibujo abierto.
FILTRO DE COORDENADAS: Función que extrae valores de
cada una de las coordenadas X, Y y Z de diferentes puntos
para crear un nuevo punto compuesto. También llamado
filtro de coordenadas X,Y,Z.
GRADO: Propiedad matemática de una curva o una
superficie que indica el tipo de ecuación polinómica que se
utiliza. Por ejemplo, las ecuaciones de grado 1 son lineales,
las de grado 2 cuadráticas y las de grado 3 cúbicas.
GESTO: Movimientos predefinidos, como deslizar el dedo o
pellizcar, que llevan a cabo una acción, como encuadrar o
aplicar zoom a un objeto.
GUARDAR: Actualización de los objetos en la referencia
original (referencia externa o referencia a bloque) con los
cambios realizados en los objetos de un conjunto de trabajo
durante la edición de la referencia in situ.
GIZMO: Herramienta que permite manipular un objeto 3D
de manera uniforme o a lo largo de un eje o plano
especificado. Ejemplos de gizmos: gizmo Desplazar 3D, gizmo
Girar 3D y gizmo Escala 3D. Éstos se muestran al seleccionar
un objeto 3D.

42. HISTORIAL DE COMANDOS AMPLIADO: Una lista
expandida de comandos y solicitudes que se extiende hacia
arriba o hacia abajo en la línea de comando. Si la ventana de
línea de comando no está anclado, puede mostrar el historial
pulsando F2 o haciendo clic en la flecha situada en el
extremo derecho de la ventana de línea de comando. El
historial de comandos extendido contiene la misma
información como la pantalla de texto, que se puede
visualizar introduciendo PANTTEXT o pulsando F2 cuando
la ventana está anclada. Véase también historial de
solicitudes extendido.
HDI: Iniciales de Heidi Device Interface (interfaz de
dispositivo Heidi). Interfaz para el desarrollo de
controladores de dispositivos periféricos para productos de
Autodesk en Windows.
HERRAMIENTAS DE CREACIÓN DE BLOQUES: Acciones,
parámetros y conjuntos de parámetros de las fichas de la
ventana Paletas de creación de bloques. Se utiliza en el
Editor de bloques para crear bloques dinámicos.
HISTORIAL DE SOLICITUDES TEMPORAL: La lista de
comandos y solicitudes mostrados de forma transparente
encima de la solicitud de comando en una ventana de línea
de comando única sin anclar y de una sola línea. Véase
también historial de comandos extendido.
HISTORIAL DE SÓLIDO: Propiedad de un sólido que
permite ver y modificar las formas originales del sólido.

43. ÍNDICE DE CAPA. Lista que muestra los objetos existentes en
cada capa. Se utiliza un índice de capa para localizar la parte del
dibujo que se debe leer al abrir parcialmente un dibujo. Si se
guarda un índice de capa con el dibujo, también se mejora el
rendimiento al trabajar con referencias externas (refX). La
variable de sistema INDEXCTL controla si se han guardado
índices de capa y espaciales con el dibujo.
ISOLÍNEAS: Líneas de visualización que aparecen en las
superficies curvas de sólidos 3D con varios estilos visuales como
estructura alámbrica. Incluye las líneas de visualización en
sólidos 3D (ISOLÍNEAS) y superficies (SURFU, SURFV).
INTENSIDAD: En la función de captura de la realidad, la
intensidad es un tipo de atributo de punto incluido en el archivo
de exploración original y hace referencia a la reflexión de cada
punto en relación con el retorno del láser.
En la función de renderización, la intensidad especifica el brillo
de una luz. El número de candelas (cd) es la unidad del sistema
internacional de intensidad luminosa (potencia percibida
emitida por un origen de luz en una dirección concreta).
INDICADOR DE UBICACIÓN ACTUAL: En la función de
ubicación geográfica, un alfiler azul temporal en el espacio
modelo que indica la ubicación actual del dispositivo. El círculo
concéntrico que aparece en su base indica el margen de error en
relación con su ubicación. Los sensores de ubicación deben estar
activados para visualizar el indicador de posición actual.
ILUMINACIÓN GLOBAL: Técnica de iluminación indirecta que
permite obtener efectos tales como el sangrado de color. Cuando
la luz incide en un objeto coloreado del modelo, los fotones
rebotan a los objetos adyacentes y los tiñen con el color del
objeto original.

44. INCRUSTAR (OLE): Un objeto incrustado es una copia de la
información procedente de un documento de origen que se
coloca en el documento de destino y no conserva ningún
vínculo con el documento de origen. Véase también vincular.
ISLA: Área encerrada dentro de otra área también encerrada.
Las islas pueden detectarse como parte del proceso de creación
de sombreados, polilíneas y regiones. (SOMBCONT,
CONTORNO)
LÍMITES DE LA REJILLA: Contorno rectangular del área de
dibujo, definido por el usuario, cubierto por puntos cuando se
activa la rejilla. También recibe el nombre de límites del
dibujo. (LIMITES)
LUZ AMBIENTAL: Luz que ilumina todas las superficies de un
modelo 3D con la misma intensidad. La luz ambiental no tiene
un origen o una orientación únicos y su intensidad no
disminuye con la distancia.
LIBERAR RESTRICCIONES: Capacidad de ignorar las
restricciones de forma temporal mientras se edita la geometría.
Una vez que se haya editado la geometría, las restricciones
podrán mantenerse o eliminarse. Esto dependerá de si la
restricción sigue siendo válida para la geometría editada.
LISTA DE FICHAS: Lista desplegable que aparece solo cuando
las fichas del archivo superan el espacio disponible en la
ventana de dibujo. Cuando esto ocurre, aparece el botón de la
lista de fichas.

45. LUMINARIA: La agregación de una lámpara o varias lámparas
y su dispositivo de iluminación. El dispositivo de iluminación
puede ser un simple tubo o un armazón completo con juntas
restringidas.
LUCES FOTOMÉTRICAS: Las luces fotométricas son luces
físicamente correctas. Este tipo de luces se atenúan según el
cuadrado de la distancia. La fotometría es la ciencia de la
medición de la luz visible en términos del brillo percibido.
LÍNEA BASE: Línea imaginaria en la que los caracteres de texto
parecen apoyarse. Los caracteres individuales pueden disponer
de trazos descendentes que figuran debajo de la línea base.
Véase también cota de línea base.
LÍNEAS ISOPARAMÉTRICAS: Líneas con valores U o V
constantes situadas a lo largo de una superficie NURBS.
Muestran la forma de la superficie definida por los vértices de
control. AutoCAD utiliza el término isolíneas.
LÍNEA DE COMANDO: Área de texto reservada para entradas
de teclado, solicitudes de comando y mensajes.
MAPA DE FOTONES: Técnica para generar los efectos de
iluminación indirecta que proporciona la iluminación global
empleada por el renderizador. Cuando calcula la iluminación
indirecta, el renderizador rastrea los fotones emitidos por una
luz. El fotón se rastrea por el modelo, tanto si está reflejado
como transmitido por objetos, hasta que incide en una
superficie difusa. Cuando incide en una superficie, el fotón se
almacena en el mapa de fotones.

46. MAPA DE SOMBRAS: Un mapa de bits que el renderizador
genera durante un proceso de renderización previo de la escena.
Los mapas de sombras no muestran el color proyectado por
objetos transparentes o translúcidos. En contraste con las
sombras generadas mediante trazado de rayos, los mapas de
sombras tienen aristas más suaves y llevan menos tiempo de
cálculo, si bien son menos precisos.
MAGNITUD DE CURVATURA: La cantidad de curvatura en el
lugar en que dos superficies se unen. Sólo se aplica a las
superficies que tienen continuidad G1 o G2.
MARCADOR GEOGRÁFICO: En la función de ubicación
geográfica, un elemento de anotación que marca una ubicación
con la latitud y la longitud conocidas en el espacio modelo. El
marcador geográfico se utiliza como punto de referencia de
todos los datos de ubicación geográfica de un archivo de dibujo.
MARCO DE CONTROL: Serie de posiciones de puntos utilizados
como mecanismo de control de la forma de una B-spline. Estos
puntos están conectados por una serie de segmentos de línea
que facilitan la identificación visual y permiten distinguir el
marco de control de los puntos de ajuste. Los comandos
MOSTRARVC y OCULTAVC deben estar activados para poder
mostrar y ocultar los marcos de control.
MALLA POLIGONAL Y POLICARA: Tipos de malla originales
que estaban disponibles en versiones anteriores a AutoCAD
2010. Todavía es posible crear mallas poligonales y policara (por
ejemplo, estableciendo MESHTYPE en 0), aunque se recomienda
utilizar el nuevo tipo de malla, que es más flexible.

47. MARCA DE REVISIÓN: Comentario simple o corrección de
geometría de marcas de revisión que se inserta en un
archivo DWF mediante Autodesk Design Review.
MATERIALES DE PROCEDIMIENTO: Materiales que
generan un patrón 3D en dos o más colores y lo aplican a un
objeto. Entre estos materiales se incluyen el mármol y la
madera. También llamados materiales de plantilla.
MATRIZ POLAR: Objetos copiados un cierto número de
veces alrededor de un centro determinado. (MATRIZ)
MODELO: Una representación 2D o 3D de una pieza
mecánica, una casa o un edificio, un sistema de tuberías,
circuitos eléctricos, un esquema o un diagrama, o cualquier
otra entidad.
MODO DE REFERENCIA A OBJETOS: Un método para
especificar las ubicaciones de puntos comúnmente
necesarias en un objeto al crear o editar objetos. Con las
referencias a objetos, se puede especificar la ubicación
precisa del centro de un círculo seleccionado, o la
intersección de dos curvas. Véase también modo de
referencia a objetos en ejecución y modo momentáneo de
referencia a objetos.
MODELO DE COORDINACIÓN: Un modelo que se utiliza
para la coordinación virtual de diversos sectores a través de
las fases previas a la construcción y de construcción de un
proyecto. Hace referencia de forma específica a un archivo
NWC o NWD.

48. MENÚ DE APLICACIÓN: El menú basado en Windows que
aparece al hacer clic en el botón del menú de la aplicación en la
esquina superior izquierda de la ventana de la aplicación. El
menú de la aplicación contiene las herramientas de uso común
para crear, guardar y publicar un archivo.
NODO: Un tipo de referencia a objeto que define los objetos de
puntos, puntos de definición de cotas y puntos de texto de
origen.
NODO DE SELECCIÓN: Tipo específico de nodo del árbol de
acciones que se utiliza para gestionar las actividades de
selección.
NODO DE VALOR: Tipo de nodo de acción específico que se
utiliza para gestionar solicitudes de entrada de usuario y para
conservar el valor grabado que se capturó durante la grabación
de una macro de acciones.
NUBE DE PUNTOS: Un gran conjunto de puntos colocados en el
espacio modelo para crear una representación 3D de objetos,
funciones geográficas o áreas.
OBJETO PERSONALIZADO: Tipo de objeto creado por una
aplicación de ObjectARX y que, por lo general, dispone de unas
funciones más especializadas que los objetos estándar. Son
objetos personalizados los sólidos paramétricos (AutoCAD
Mechanical Desktop), los símbolos de puertas interactivas
inteligentes (AutoCAD Architecture), los objetos poligonales
(AutoCAD Map 3D) y los objetos de cotas asociativas (AutoCAD y
AutoCAD LT). Véase también objeto proxy y activador de objetos

49. OPCIONES DE MENÚ DE PINZAMIENTO MULTIFUNCIÓN:
Opciones de edición a las que se puede acceder desde el menú
de pinzamientos que aparece al pasar el cursor sobre un
pinzamiento de objeto (no está disponible para todos los tipos
de objeto).
OLE: Iniciales de Object Linking and Embedding (vinculación
e incrustación de objetos). Método para compartir
información disponible en el sistema operativo Windows en el
que los datos de un documento de origen se pueden vincular a
un documento de destino o incrustarlos en él. Al seleccionar
los datos en el documento de destino se abre la aplicación de
origen, de forma que se pueden editar los datos. Véase
también incrustar yvincular.
OBJETO: Uno o varios elementos gráficos, como pueden ser el
texto, las cotas, las líneas, los círculos o las polilíneas, tratados
como un solo elemento para tareas de creación, manipulación
y modificación. Anteriormente, recibía el nombre de entidad.
ORIGEN: Punto de intersección de los ejes de coordenadas.
Por ejemplo, el origen del sistema de coordenadas cartesiano
es el punto donde los ejes X, Y y Z se encuentran en 0,0,0.
OBJETO SÓLIDO: Objeto que representa el volumen 3D de un
objeto, por ejemplo un cilindro.

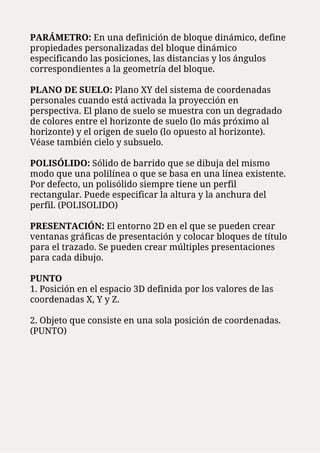

50. PARÁMETRO: En una definición de bloque dinámico, define
propiedades personalizadas del bloque dinámico
especificando las posiciones, las distancias y los ángulos
correspondientes a la geometría del bloque.
PLANO DE SUELO: Plano XY del sistema de coordenadas
personales cuando está activada la proyección en
perspectiva. El plano de suelo se muestra con un degradado
de colores entre el horizonte de suelo (lo más próximo al
horizonte) y el origen de suelo (lo opuesto al horizonte).
Véase también cielo y subsuelo.
POLISÓLIDO: Sólido de barrido que se dibuja del mismo
modo que una polilínea o que se basa en una línea existente.
Por defecto, un polisólido siempre tiene un perfil
rectangular. Puede especificar la altura y la anchura del
perfil. (POLISOLIDO)
PRESENTACIÓN: El entorno 2D en el que se pueden crear
ventanas gráficas de presentación y colocar bloques de título
para el trazado. Se pueden crear múltiples presentaciones
para cada dibujo.
PUNTO
1. Posición en el espacio 3D definida por los valores de las
coordenadas X, Y y Z.
2. Objeto que consiste en una sola posición de coordenadas.
(PUNTO)

51. PUNTO DE VISTA (AUTOCAD): Ubicación en el espacio modelo
tridimensional desde la que se ve un modelo. (3DORBITA,
VISTADIN, PTOVISTA) Véase también Vistas guardadas y ventana
gráfica.
PUNTO ADQUIRIDO: La ubicación intermedia usada como
referencia cuando se utiliza el rastreo o los métodos de rastreo de
referencia de ubicación de un punto.
PUNTO DE AJUSTE: Posición por la que debe pasar una curva B-
spline, exactamente o dentro de una tolerancia de ajuste. Véase
también punto de interpolación y punto de aproximación.
PROPIEDAD DE SALIDA: Propiedad de consulta cuyo valor
determinan propiedades de entrada (otras propiedades de
parámetro) mediante una tabla de consulta.
POLILÍNEA: Objeto compuesto por uno o varios segmentos de
línea o de arcos circulares conectados tratados como si fueran un
solo objeto. También denominado pol.
RASTREO POLAR: Herramienta de dibujo de precisión que
muestra rutas de alineación temporales definidas por los ángulos
polares indicados por el usuario. Véase también PolarSnap.
REFINAR: Multiplica por cuatro el número de caras de un objeto
de malla al restablecer el nivel de suavizado de la línea base.
También es posible refinar las caras de la malla especificadas sin
necesidad de restablecer el nivel de suavizado de la línea base del
objeto. (REFINARMALLA)

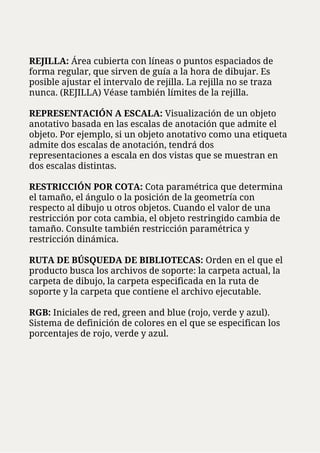

52. REJILLA: Área cubierta con líneas o puntos espaciados de
forma regular, que sirven de guía a la hora de dibujar. Es
posible ajustar el intervalo de rejilla. La rejilla no se traza
nunca. (REJILLA) Véase también límites de la rejilla.
REPRESENTACIÓN A ESCALA: Visualización de un objeto
anotativo basada en las escalas de anotación que admite el
objeto. Por ejemplo, si un objeto anotativo como una etiqueta
admite dos escalas de anotación, tendrá dos
representaciones a escala en dos vistas que se muestran en
dos escalas distintas.
RESTRICCIÓN POR COTA: Cota paramétrica que determina
el tamaño, el ángulo o la posición de la geometría con
respecto al dibujo u otros objetos. Cuando el valor de una
restricción por cota cambia, el objeto restringido cambia de
tamaño. Consulte también restricción paramétrica y
restricción dinámica.
RUTA DE BÚSQUEDA DE BIBLIOTECAS: Orden en el que el
producto busca los archivos de soporte: la carpeta actual, la
carpeta de dibujo, la carpeta especificada en la ruta de
soporte y la carpeta que contiene el archivo ejecutable.
RGB: Iniciales de red, green and blue (rojo, verde y azul).
Sistema de definición de colores en el que se especifican los
porcentajes de rojo, verde y azul.

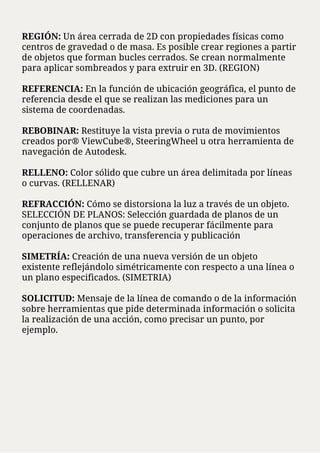

53. REGIÓN: Un área cerrada de 2D con propiedades físicas como
centros de gravedad o de masa. Es posible crear regiones a partir
de objetos que forman bucles cerrados. Se crean normalmente
para aplicar sombreados y para extruir en 3D. (REGION)
REFERENCIA: En la función de ubicación geográfica, el punto de
referencia desde el que se realizan las mediciones para un
sistema de coordenadas.
REBOBINAR: Restituye la vista previa o ruta de movimientos
creados por® ViewCube®, SteeringWheel u otra herramienta de
navegación de Autodesk.
RELLENO: Color sólido que cubre un área delimitada por líneas
o curvas. (RELLENAR)
REFRACCIÓN: Cómo se distorsiona la luz a través de un objeto.
SELECCIÓN DE PLANOS: Selección guardada de planos de un
conjunto de planos que se puede recuperar fácilmente para
operaciones de archivo, transferencia y publicación
SIMETRÍA: Creación de una nueva versión de un objeto
existente reflejándolo simétricamente con respecto a una línea o
un plano especificados. (SIMETRIA)
SOLICITUD: Mensaje de la línea de comando o de la información
sobre herramientas que pide determinada información o solicita
la realización de una acción, como precisar un punto, por
ejemplo.

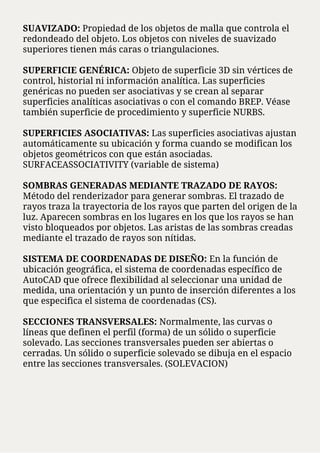

54. SUAVIZADO: Propiedad de los objetos de malla que controla el
redondeado del objeto. Los objetos con niveles de suavizado
superiores tienen más caras o triangulaciones.
SUPERFICIE GENÉRICA: Objeto de superficie 3D sin vértices de
control, historial ni información analítica. Las superficies
genéricas no pueden ser asociativas y se crean al separar
superficies analíticas asociativas o con el comando BREP. Véase
también superficie de procedimiento y superficie NURBS.
SUPERFICIES ASOCIATIVAS: Las superficies asociativas ajustan
automáticamente su ubicación y forma cuando se modifican los
objetos geométricos con que están asociadas.
SURFACEASSOCIATIVITY (variable de sistema)
SOMBRAS GENERADAS MEDIANTE TRAZADO DE RAYOS:
Método del renderizador para generar sombras. El trazado de
rayos traza la trayectoria de los rayos que parten del origen de la
luz. Aparecen sombras en los lugares en los que los rayos se han
visto bloqueados por objetos. Las aristas de las sombras creadas
mediante el trazado de rayos son nítidas.
SISTEMA DE COORDENADAS DE DISEÑO: En la función de
ubicación geográfica, el sistema de coordenadas específico de
AutoCAD que ofrece flexibilidad al seleccionar una unidad de
medida, una orientación y un punto de inserción diferentes a los
que especifica el sistema de coordenadas (CS).
SECCIONES TRANSVERSALES: Normalmente, las curvas o
líneas que definen el perfil (forma) de un sólido o superficie
solevado. Las secciones transversales pueden ser abiertas o
cerradas. Un sólido o superficie solevado se dibuja en el espacio
entre las secciones transversales. (SOLEVACION)

55. SÍMBOLO: Representación de un elemento que se utiliza
comúnmente en los dibujos. Los símbolos se insertan en los
dibujos como bloques.
SISTEMA DE COORDENADAS LL84: Sistema de coordenadas
común basado en la latitud y longitud cuyos valores se miden
de -90 a 90 grados. La longitud comienza en 0 grados en el
meridiano 0 de Greenwich, Inglaterra y se mide de -180 a 180
grados. La latitud es de 0 grados en el ecuador y se mide de -90 a
90 grados.
SHOWMOTION: Elemento de la interfaz de usuario en el que se
puede acceder a las vistas guardadas (instantáneas)
almacenadas en el dibujo actual. Las vistas guardadas
(instantáneas) se organizan por secuencias y pueden contener
movimientos.
SUPERFICIE: Una superficie es un objeto 3D formado por un
vaciado extremadamente fino. Existen tres tipos de superficies:
analíticas, genéricas y NURBS.
SUPERFICIE DELIMITADA: Superficie suave y cerrada, como
por ejemplo un cilindro. Puesto que tiene un vértice tangente al
objeto, puede crear puntos de torsión al cambiar de forma la
superficie. Consulte también superficie periódica.
TABLA DE DEFINICIÓN (SÍMBOLO): El área de datos no
gráficos de un archivo de dibujo que almacena definiciones de
bloques, estilos de cota, capas y otros objetos guardados. Véase
también objetos guardados.

56. TILEMODE: Variable de sistema que determina si las ventanas
gráficas pueden crearse como objetos que se pueden desplazar y
reajustar, denominados ventanas de presentación, o como
elementos no solapados que aparecen uno junto a otro,
denominados ventanas de modelo. Véase también ventana gráfica.
TRAZADO DE RAYOS: El renderizador puede generar reflexiones
y refracciones. El trazado de rayos traza la trayectoria de los rayos
que parten del origen de la luz. Las reflexiones y refracciones
generadas de este modo son físicamente precisas.
TRÍPODE DE EJES: Icono con coordenadas X, Y y Z que se emplea
para visualizar el punto de vista (dirección de la vista) de un
dibujo sin mostrar el dibujo en cuestión. (PTOVISTA)
TABLA: Matriz rectangular de celdas que contiene anotaciones,
fundamentalmente texto, aunque también puede contener
bloques. En el sector AEC, las tablas reciben a menudo el nombre
"tablas de planificación" y contienen información sobre los
materiales necesarios para la ejecución de la obra que se está
diseñando. En el sector manufacturero, una tabla se conoce a
menudo como una “lista de materiales”. (TABLA)
TIPO DE LÍNEA: Modo en el que se visualiza una línea o curva. Por
ejemplo, una línea continua utiliza un tipo de línea distinto a una
línea de trazos. También denominado estilo de línea. (TIPOLIN)
TABLA DE SÍMBOLOS: Véase tabla de definición y definición de
bloque.

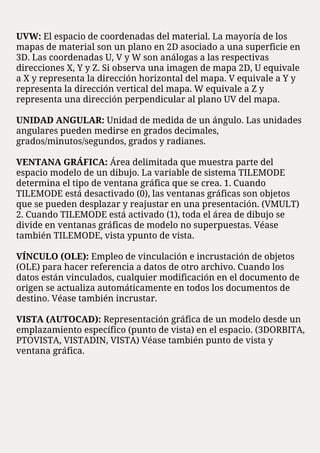

57. UVW: El espacio de coordenadas del material. La mayoría de los
mapas de material son un plano en 2D asociado a una superficie en
3D. Las coordenadas U, V y W son análogas a las respectivas
direcciones X, Y y Z. Si observa una imagen de mapa 2D, U equivale
a X y representa la dirección horizontal del mapa. V equivale a Y y
representa la dirección vertical del mapa. W equivale a Z y
representa una dirección perpendicular al plano UV del mapa.
UNIDAD ANGULAR: Unidad de medida de un ángulo. Las unidades
angulares pueden medirse en grados decimales,
grados/minutos/segundos, grados y radianes.
VENTANA GRÁFICA: Área delimitada que muestra parte del
espacio modelo de un dibujo. La variable de sistema TILEMODE
determina el tipo de ventana gráfica que se crea. 1. Cuando
TILEMODE está desactivado (0), las ventanas gráficas son objetos
que se pueden desplazar y reajustar en una presentación. (VMULT)
2. Cuando TILEMODE está activado (1), toda el área de dibujo se
divide en ventanas gráficas de modelo no superpuestas. Véase
también TILEMODE, vista ypunto de vista.
VÍNCULO (OLE): Empleo de vinculación e incrustación de objetos
(OLE) para hacer referencia a datos de otro archivo. Cuando los
datos están vinculados, cualquier modificación en el documento de
origen se actualiza automáticamente en todos los documentos de
destino. Véase también incrustar.
VISTA (AUTOCAD): Representación gráfica de un modelo desde un
emplazamiento específico (punto de vista) en el espacio. (3DORBITA,
PTOVISTA, VISTADIN, VISTA) Véase también punto de vista y
ventana gráfica.

58. VENTANAS GRÁFICAS DE MODELO: Una función que divide el
área de dibujo en una o varias áreas de visualización
rectangulares adyacentes. (VENTANAS) Véase también ventanas
gráficas de presentación, TILEMODE y ventana gráfica.
VISTA DE DETALLE: En la función de documentación del
modelo, hace referencia a una vista proyectada que muestra la
sección especificada de otra vista del dibujo, normalmente a una
escala superior.
VISTA EN SECCIÓN: Una vista proyectada que muestra los
detalles interiores ocultos como si la vista de dibujo desde la que
se ha proyectado se hubiese recortado.
VISTA PROYECTADA: Una vista de dibujo que se proyecta desde
una vista de dibujo existente. Este término está asociado con la
función de documentación de modelos.
VÉRTICES DE CONTROL: La manera más básica de dar forma a
una spline o una superficie NURBS. Estos puntos actúan como
pinzamientos que se pueden arrastrar para cambiar la forma
del objeto.
ZOOM: Función que permite reducir o aumentar el área de
dibujo. (ZOOM)

59. AutoCAD_2022_Beginners_Guide__9th_Edition
(www.theengineeringcommunity.org).pdf. (s/f). Google
Docs. Recuperado el 07 de julio de 2023, de
https://drive.google.com/file/d/190bzyepL5BQA3i1n-
XqRB_bh57Iofs6R/view?pli=1
Help. (s/f). Autodesk.com. Recuperado el 07 de julio de
2023, de https://help.autodesk.com/view/ACD/2022/ESP/
Ing. Manuel Zamarripa Medina.
Apuntes_de_Diseño_Asistido_Por_Computadora_Para_I
ngeniería Civil. Recuperado el 08 de julio 2023, de
file:///C:/Users/ASUS/Downloads/APUNTES%20DE%20DI
SE%C3%91O%20ASISTIDO%202012.pdf
11 BIBLIOGRAFÍA
