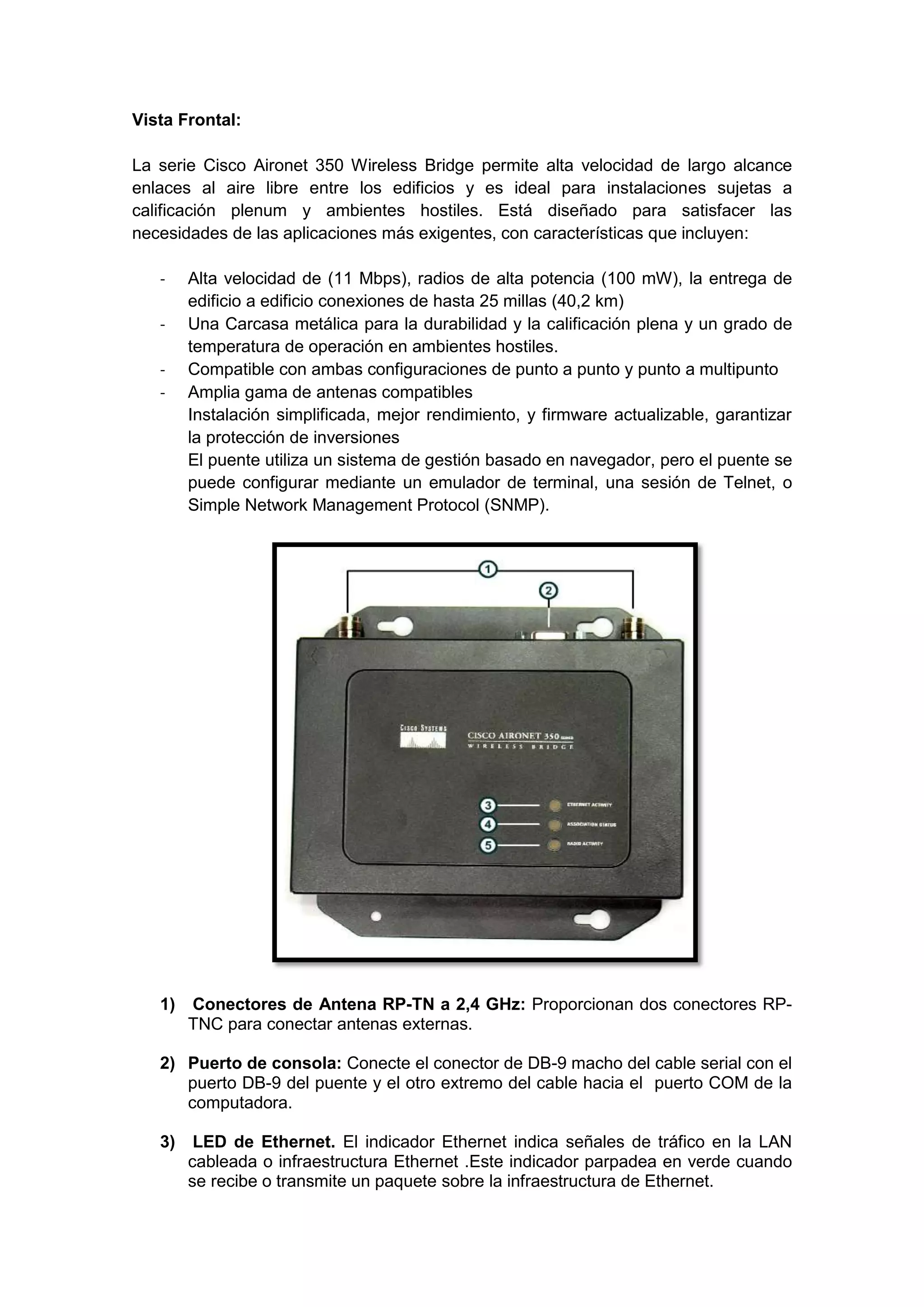

1. Vista Frontal:
La serie Cisco Aironet 350 Wireless Bridge permite alta velocidad de largo alcance
enlaces al aire libre entre los edificios y es ideal para instalaciones sujetas a
calificación plenum y ambientes hostiles. Está diseñado para satisfacer las
necesidades de las aplicaciones más exigentes, con características que incluyen:
- Alta velocidad de (11 Mbps), radios de alta potencia (100 mW), la entrega de
edificio a edificio conexiones de hasta 25 millas (40,2 km)
- Una Carcasa metálica para la durabilidad y la calificación plena y un grado de
temperatura de operación en ambientes hostiles.
- Compatible con ambas configuraciones de punto a punto y punto a multipunto
- Amplia gama de antenas compatibles
Instalación simplificada, mejor rendimiento, y firmware actualizable, garantizar
la protección de inversiones
El puente utiliza un sistema de gestión basado en navegador, pero el puente se
puede configurar mediante un emulador de terminal, una sesión de Telnet, o
Simple Network Management Protocol (SNMP).
1) Conectores de Antena RP-TN a 2,4 GHz: Proporcionan dos conectores RP-
TNC para conectar antenas externas.
2) Puerto de consola: Conecte el conector de DB-9 macho del cable serial con el
puerto DB-9 del puente y el otro extremo del cable hacia el puerto COM de la
computadora.
3) LED de Ethernet. El indicador Ethernet indica señales de tráfico en la LAN
cableada o infraestructura Ethernet .Este indicador parpadea en verde cuando
se recibe o transmite un paquete sobre la infraestructura de Ethernet.

2. 4) LED de estado: El indicador de estado indica el estado operativo. Luz verde
parpadeante indica que el puente está funcionando normalmente, pero no está
asociado con los dispositivos inalámbricos.
Verde indica que el puente se asocia con un cliente inalámbrico.
Para puentes repetidor, el parpadeo y media sobre, en ½ off indica que el
repetidor no está asociado con el puente raíz; parpadeando en 7/8, 1/8 off
indica que el repetidor está asociado con el puente de la raíz, pero no los
dispositivos cliente se asocian con el repetidor; verde constante indica que el
repetidor está asociado con el puente de la raíz y dispositivos de clientes están
asociados con el repetidor
5) Radio LED: El indicador de radio parpadea en verde para indicar la actividad
de radio tráfico. La luz normalmente está apagado, sino que parpadea en verde
cuando se recibe un paquete o transmitida por la radio del puente.
Vista inferior
La serie Cisco Aironet 350 Wireless Bridge cuenta con un margen amplio de
temperaturas de -20 a 55 ° C, lo que permite al aire libre, colocación en un gabinete
NEMA o en entornos de interior, tales como almacenes y fábricas. Con una carcasa de
metal resistente, la serie Cisco Aironet 350 Wireless Bridge es la certificación UL 2043,
y diseñado para conseguir la capacidad de pleno tal como se define por varios códigos
de incendios municipales.
Debido a que el puente es un dispositivo de radio, es susceptible a las causas más
comunes de interferencia que pueden reducir el rendimiento y el alcance
Siga estas pautas básicas para garantizar el mejor rendimiento posible:
- Instale la antena del puente en una zona donde los árboles, edificios o
grandes estructuras de acero, tales como estanterías, librerías, armarios y no
obstruyan las señales de radio hacia y desde la antena. Las antenas deben
estar ubicadas en la línea directa de visión operación.
- Minimizar la distancia entre el puente y la antena para reducir la pérdida de
señal.
- Instale el puente lejos de hornos microondas u otros dispositivos que operan en
el rango de frecuencia de 2,4 GHz. Los hornos de microondas operan en la
misma frecuencia que el puente y pueden causar interferencia de la señal.
-
El puente soporta antenas externas de ganancia con capacidades Omni-
direccionales o direccionales. Las antenas Omni-direccionales son los mejores
para sistemas que requieren una distribución de señales en más de una
dirección. Antenas de alta ganancia direccionales son los más adecuados para
cubrir distancias más largas en una dirección fija.

3. 1. Conector RP-TNC de antena izquierdo a 2,4 GHz: El puente dispone de dos
conectores de antena TNC en la parte posterior de la unidad para las diversas
configuraciones con las dos antenas. Al utilizar una sola antena, debemos
conectar la antena al conector de la izquierda.
2. Puerto de consola: Conecte el conector de 9 pines, macho-hembra, recto a
través del cable de serie (suministrado con el puente) desde puerto serie RS-
232 en la parte posterior del puente hacia el puerto COM de un ordenador.
Después de conectar el cable, configure un emulador de terminal para
comunicarse con el punto de acceso. Use los siguientes ajustes para la
conexión de emulador de terminal: 9600 baudios, 8 bits de datos, sin paridad, 1
bit de parada y sin control de flujo.
3. Puerto Ethernet (RJ-45): Detección automática 10/100 Mbps. La BR350 tiene
que ser alimentado a través del cable Ethernet a través de tres métodos,
incluyendo el interruptor de alimentación en línea, panel en línea, en línea o un
inyector de potencia. El rango de tensión es (24-10%) VDC (60-0%) VDC, 48
VDC nominal.
4. Conector RP-TNC de antena derecha / primaria a 2.4 GHz: El puente
dispone de dos conectores de antena TNC inversa en la parte posterior de la
unidad para las diversas configuraciones con dos antenas. Al utilizar una sola
antena conectar la antena al conector de la derecha / Primaria.
Vista interior
El puente inalámbrico 350 está construido con componentes de alta calidad que son
capaces de soportar rangos de temperatura de -4 a 131 F (-20 a 55 ° C). Asegúrese
de que toda la energía se desconecta al retirar la cubierta. Además, no se recomienda
quitar la cubierta porque la electricidad estática puede dañar los componentes
internos.
No trabaje en el sistema ni conecte o desconecte cables durante períodos de actividad
de rayos. Este producto se basa en la instalación del edificio para protección de
cortocircuitos (sobre corriente). Asegúrese de que un fusible o disyuntor no superior a

4. 120 VCA, 15 A EE.UU. (240 VCA, 10 A internacional) se utiliza en los cables (todos
los conductores con corriente). No coloque la antena o un puente cerca de tendidos
eléctricos o luces eléctricas o circuitos de alimentación, ni donde pueda entrar en
contacto con dichos circuitos. Al instalar la antena, tenga mucho cuidado de no entrar
en contacto con dichos circuitos, ya que pueden causar lesiones graves o la muerte.
Para una correcta instalación y puesta a tierra de la antena, por favor, consulte los
códigos nacionales y locales (EPE: NFPA 70, Código Nacional Eléctrico, Artículo 810,
en Canadá: el Código Eléctrico Canadiense, Sección 54).
1. Orificios de montaje: Monte el puente o punto de acceso a una pared con el kit de
montaje y siguiendo la plantilla de montaje. El kit contiene las siguientes partes:
-4 anclajes de plástico para la pared del numero 6 hasta el numero 10.
-4 Tornillos del numero 8 por 0.88 pulgadas.
2. Mini Protección contra rayos: Construido en el pararrayos de relámpago que
protege contra la fulguración por impacto indirecto y otras cargas eléctricas a través de
los puertos de la antena.
3. Conector MMCX Izquierdo de antena: El conector MMCX y el cable de conversión
entre el conector RP-TNC externa y el MMCX construida en los puertos de antenas de
radio de los módulos.
4. Conector MMCX derecho / primario de antena: El conector MMCX y el cable se
convierte entre el conector RP-TNC externa y el MMCX construida en los puertos de
antenas de radio de los módulos.
5. Tarjeta de Radio: Tarjeta PCMCIA 2.4 GHz módulo de radio equipado con dos
conectores MMCX.
6. Conector RP-TNC izquierdo de antena a 2,4 GHz: El puente dispone de dos
conectores de antena TNC inversa en la parte posterior de la unidad para las diversas

5. configuraciones con dos antenas. Al utilizar una sola antena, hacer conectar la antena
al conector de la izquierda.
7. Conector RP-TNC derecho/primario de antena a 2,4 GHz: El puente dispone de
dos conectores de antena TNC inversa en la parte posterior de la unidad para las
diversas configuraciones con dos antenas. Al utilizar una sola antena, conecte la
antena al conector de la derecha / Primaria.
Adaptador de Energía
La BR350 PUEDE ser alimentada por tres métodos a través del puerto Ethernet. El
puente de 350 series recibe alimentación a través del cable Ethernet. Las 350 series
de opciones de alimentación del puente incluyen:
- Un interruptor de alimentación en línea con, por ejemplo un Cisco Catalyst 35xx-
PWR-XL.
- Un panel de conexión de alimentación en línea, tales como un panel de Cisco
Catalyst revisión en línea de alimentación.
-Un Cisco Aironet inyector de corriente. Utilice sólo el suministro en línea o su
equivalente de reemplazo de Cisco. El rango de voltaje operativo para puente Cisco
Aironet 350 Series es 24 a 60 VDC. Se muestra la opción en línea inyector de
alimentación.
1. Conector de alimentación de corriente alterna: De 110V o 220V a través del
cable de alimentación.
2. Conector de la red Ethernet: Conecte con un cable Ethernet a través del conector
Ethernet por cable a la LAN. Lea cuidadosamente la etiqueta en el inyector al realizar
las conexiones.

6. 3. Conector de AP / Bridge Ethernet: Conecte un cable directo de Ethernet desde el
Conector de AP / Bridge Ethernet al puerto Ethernet de punto de acceso.
Lea cuidadosamente la etiqueta en el inyector al realizar las conexiones. Terminales
Ethernet utilizan los pines 1, 2, 3 y 6 para la transmisión de datos. La energía se
inyecta en dos pares no utilizados en el cable de Categoría 5: 4 y 5 (negativo) y 7 y 8
(positivo). La distancia máxima que es compatible con alimentación en línea es de
hasta 328 pies (100 m), incluyendo los 6,5 pies (2 m) de cable proporcionado con el
inyector de corriente.
