El documento trata sobre la necesidad de evolución de las redes inalámbricas en Perú y el potencial de las 'small cells' como solución para mejorar la capacidad y cobertura de la banda ancha móvil. Se presenta la respuesta de Alcatel-Lucent con tecnologías de acceso de nueva generación y el uso de small cells en diversas aplicaciones, tanto en entornos urbanos como rurales. Las conclusiones destacan la importancia de la banda ancha móvil para el desarrollo social y económico, posicionando a Alcatel-Lucent como un socio clave en esta transición.

1. Día Internacional de las Telecomunicaciones – Perú
“Small Cells”
ESTEBAN DIAZGRANADOS
ALCATEL LUCENT
MAYO, 2015

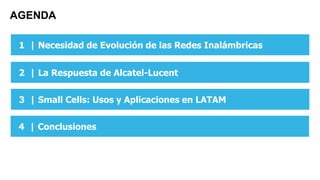

2. AGENDA
2 | La Respuesta de Alcatel-Lucent
1 | Necesidad de Evolución de las Redes Inalámbricas
3 | Small Cells: Usos y Aplicaciones en LATAM
4 | Conclusiones

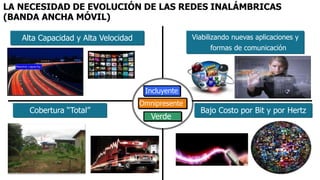

3. LA NECESIDAD DE EVOLUCIÓN DE LAS REDES INALÁMBRICAS
(BANDA ANCHA MÓVIL)
Omnipresente
Incluyente
Verde
Cobertura “Total”
Viabilizando nuevas aplicaciones y
formas de comunicación
Alta Capacidad y Alta Velocidad
Bajo Costo por Bit y por Hertz

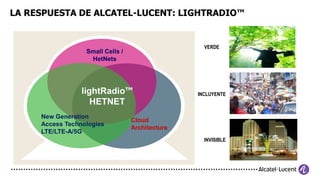

4. LA RESPUESTA DE ALCATEL-LUCENT: LIGHTRADIO™
Small Cells /
HetNets
New Generation
Access Technologies
LTE/LTE-A/5G
Cloud
Architecture
lightRadio™
HETNET
VERDE
INVISIBLE
INCLUYENTE

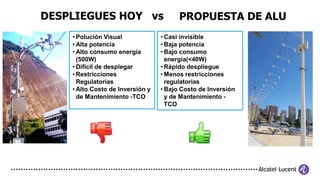

5. DESPLIEGUES HOY vs
• Polución Visual
• Alta potencia
• Alto consumo energía
(500W)
• Difícil de desplegar
• Restricciones
Regulatorias
• Alto Costo de Inversión y
de Mantenimiento -TCO
• Casi invisible
• Baja potencia
• Bajo consumo
energía(<40W)
• Rápido despliegue
• Menos restricciones
regulatorias
• Bajo Costo de Inversión
y de Mantenimiento -
TCO
PROPUESTA DE ALU

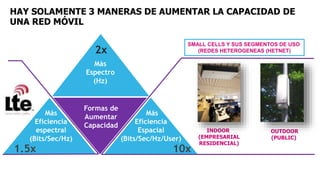

6. HAY SOLAMENTE 3 MANERAS DE AUMENTAR LA CAPACIDAD DE
UNA RED MÓVIL
Formas de
Aumentar
Capacidad
Más
Espectro
(Hz)
2x
Más
Eficiencia
Espacial
(Bits/Sec/Hz/User)
10x
SMALL CELLS Y SUS SEGMENTOS DE USO
(REDES HETEROGENEAS (HETNET)
INDOOR
(EMPRESARIAL
RESIDENCIAL)
OUTDOOR
(PUBLIC)
Más
Eficiencia
espectral
(Bits/Sec/Hz)
1.5x

7. 7
COPYRIGHT © 2013 ALCATEL-LUCENT. ALL RIGHTS RESERVED.

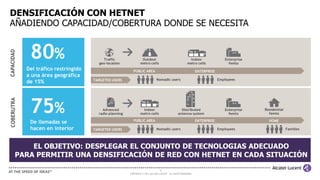

DENSIFICACIÓN CON HETNET
AÑADIENDO CAPACIDAD/COBERTURA DONDE SE NECESITA
Residential
femto
Distributed
antenna system
Enterprise
femto
Indoor
metro cells
PUBLIC AREA ENTERPRISE HOME
Advanced
radio planning
Employees FamiliesTARGETED USERS
Outdoor
metro cells
Traffic
geo-location
Nomadic users
CAPACIDADCOBERUTRA
Del tráfico restringido
a una área geográfica
de 15%
De llamadas se
hacen en interior
EL OBJETIVO: DESPLEGAR EL CONJUNTO DE TECNOLOGIAS ADECUADO
PARA PERMITIR UNA DENSIFICACIÓN DE RED CON HETNET EN CADA SITUACIÓN
80%
75%
PUBLIC AREA ENTERPRISE
EmployeesTARGETED USERS Nomadic users
Enterprise
femto
Indoor
metro cells

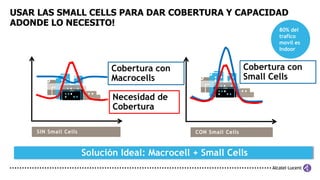

8. USAR LAS SMALL CELLS PARA DAR COBERTURA Y CAPACIDAD
ADONDE LO NECESITO!
Solución Ideal: Macrocell + Small Cells
SIN Small Cells CON Small Cells
80% del
trafico
movil es
Indoor
Necesidad de
Cobertura
Cobertura con
Macrocells
Cobertura con
Small Cells

9. 9
COPYRIGHT © 2013 ALCATEL-LUCENT. ALL RIGHTS RESERVED.

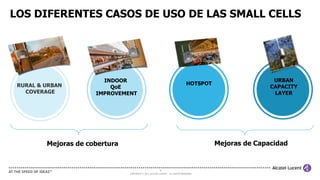

LOS DIFERENTES CASOS DE USO DE LAS SMALL CELLS
RURAL & URBAN
COVERAGE
INDOOR
QoE
IMPROVEMENT
HOTSPOT
URBAN
CAPACITY
LAYER
Mejoras de CapacidadMejoras de cobertura

10. COPYRIGHT © 2011 ALCATEL-LUCENT. ALL RIGHTS RESERVED.
CASOS DE USO
SOLUCIONES
INDOOR PARA
EMPRESAS

11. COPYRIGHT © 2011 ALCATEL-LUCENT. ALL RIGHTS RESERVED.

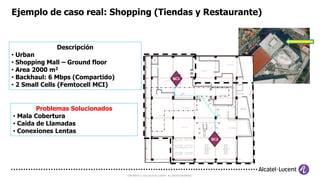

Descripción
• Urban
• Shopping Mall – Ground floor
• Area 2000 m2
• Backhaul: 6 Mbps (Compartido)
• 2 Small Cells (Femtocell MCI)
Ejemplo de caso real: Shopping (Tiendas y Restaurante)
Problemas Solucionados
• Mala Cobertura
• Caida de Llamadas
• Conexiones Lentas
SC1
SC2

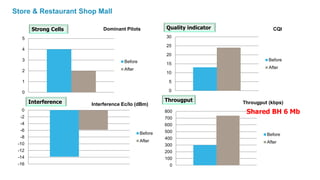

12. Strong Cells Quality indicator
Interference Througput
Store & Restaurant Shop Mall
0
1
2
3
4
5
Dominant Pilots
Before
After
-16
-14
-12
-10
-8
-6
-4
-2
0
Interference Ec/Io (dBm)
Before
After
0
5
10
15
20
25
30
CQI
Before
After
0
100
200
300
400
500
600
700
800
Througput (kbps)
Before
After
Shared BH 6 Mb

13. COPYRIGHT © 2011 ALCATEL-LUCENT. ALL RIGHTS RESERVED.
CASOS DE USO
PARA
AMBIENTES
RURALES

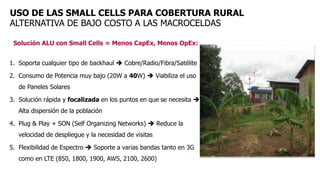

14. Solución ALU con Small Cells = Menos CapEx, Menos OpEx:
1. Soporta cualquier tipo de backhaul  Cobre/Radio/Fibra/Satélite
2. Consumo de Potencia muy bajo (20W a 40W)  Viabiliza el uso
de Paneles Solares
3. Solución rápida y focalizada en los puntos en que se necesita 
Alta dispersión de la población
4. Plug & Play + SON (Self Organizing Networks)  Reduce la
velocidad de despliegue y la necesidad de visitas
5. Flexibilidad de Espectro  Soporte a varias bandas tanto en 3G
como en LTE (850, 1800, 1900, AWS, 2100, 2600)
USO DE LAS SMALL CELLS PARA COBERTURA RURAL
ALTERNATIVA DE BAJO COSTO A LAS MACROCELDAS

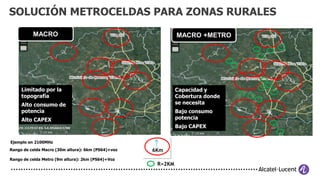

15. R=2KM
SOLUCIÓN METROCELDAS PARA ZONAS RURALES
6Km
MACRO +METROMACRO
Limitado por la
topografía
Alto consumo de
potencia
Alto CAPEX
Capacidad y
Cobertura donde
se necesita
Bajo consumo
potencia
Bajo CAPEX
Rango de celda Macro (30m altura): 6km (PS64)+voz
Rango de celda Metro (9m altura): 2km (PS64)+Voz
Ejemplo en 2100MHz

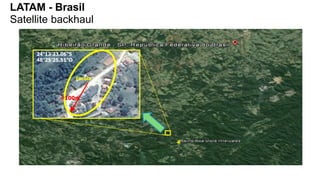

16. LATAM - Brasil
Satellite backhaul
24°13'33.06"S
48°25'25.51"O
Escola
~100m

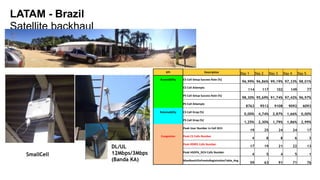

17. LATAM - Brazil
Satellite backhaul
KPI Description Day 1 Day 2 Day 3 Day 4 Day 5
Accessibility CS Call Setup Success Rate (%)
96,99% 96,86% 99,19% 97,33% 98,01%
Accessibility CS Call Attempts
114 117 102 149 77
Accessibility PS Call Setup Success Rate (%)
98,30% 95,69% 91,74% 97,42% 96,97%
Accessibility PS Call Attempts
8763 9512 9108 9092 6093
Retainability CS Call Drop (%)
0,00% 4,74% 2,87% 1,66% 0,00%
Retainability PS Call Drop (%)
1,25% 2,30% 1,79% 1,86% 2,99%
Congestion & CAC: Peak User Number in Cell DCH
19 25 24 24 17
Congestion Peak CS Calls Number
4 8 8 6 3
Peak R99PS Calls Number
17 19 21 22 13
Congestion & CAC: Peak HSDPA_DCH Calls Number
4 5 4 5 1
Congestion & CAC: MaxNumUEinFemtoRegistrationTable_Avg
59 63 91 71 76
DL/UL
12Mbps/3Mbps
(Banda KA)
SmallCell

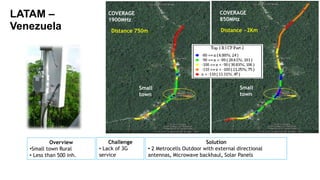

18. LATAM –
Venezuela
COVERAGE
850MHz
COVERAGE
1900MHz
Distance 750m Distance ~2Km
Small
town
Small
town
Overview
•Small town Rural
• Less than 500 inh.
Challenge
• Lack of 3G
service
Solution
• 2 Metrocells Outdoor with external directional
antennas, Microwave backhaul, Solar Panels

19. COPYRIGHT © 2011 ALCATEL-LUCENT. ALL RIGHTS RESERVED.
CONCLUSIONES

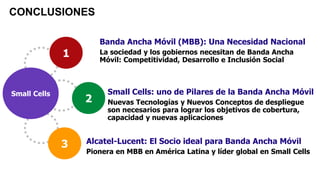

20. Small Cells
1
3
2
Banda Ancha Móvil (MBB): Una Necesidad Nacional
La sociedad y los gobiernos necesitan de Banda Ancha
Móvil: Competitividad, Desarrollo e Inclusión Social
CONCLUSIONES
Alcatel-Lucent: El Socio ideal para Banda Ancha Móvil
Pionera en MBB en América Latina y líder global en Small Cells
Small Cells: uno de Pilares de la Banda Ancha Móvil
Nuevas Tecnologías y Nuevos Conceptos de despliegue
son necesarios para lograr los objetivos de cobertura,
capacidad y nuevas aplicaciones
