1. La Pizarra Interactiva. Descripción.
La siguiente guía muestra las funcionalidades básicas de la Pizarra Digital
Interactiva y su software correspondiente, el programa Notebook.
¿Qué es la Pizarra Digital Interactiva?
La Pizarra Digital Interactiva (PDI) es una pizarra sensible al tacto que funciona
como parte de un sistema compuesto también por una computadora y un
proyector.
El sistema es el siguiente:
La computadora envía una imagen al proyector.
El proyector proyecta la imagen en la Pizarra.
La pizarra actúa tanto como monitor y mecanismo de entrada de información,
lo cual le permitirá controlar cualquier aplicación simplemente tocando la pantalla.
1

2. Componentes de la bandeja de la PDI:
a. Lápiz negro
b. Lápiz rojo
c. Borrador
d. Función teclado
e. Función mouse
f. Botón ayuda
g. Lápiz verde
h. Lápiz azul
Calibración de la PDI:
1. Tocamos los botones de teclado y Mouse que se encuentran en la bandeja de
la pizarra al mismo tiempo:
2. Aparecerá la siguiente imagen en la pantalla:
2

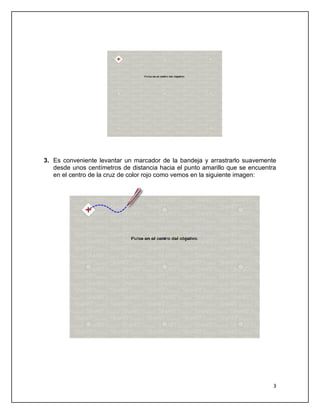

3. 3. Es conveniente levantar un marcador de la bandeja y arrastrarlo suavemente
desde unos centímetros de distancia hacia el punto amarillo que se encuentra
en el centro de la cruz de color rojo como vemos en la siguiente imagen:
3

4. 4. Si deseamos corregir, podemos volver al punto anterior pulsando el botón del
teclado ó del mouse. De este modo, se anulará el toque anterior y podremos
calibrar nuevamente.
5. Al calibrar el último punto, volveremos al escritorio de nuestra PC.
El programa Notebook. Descripción y funcionalidades.
La Barra de Herramientas. Descripción.
Podemos encontrar la barra de herramientas tanto en la parte superior como en la
parte inferior del programa:
Por defecto, la barra de herramientas se encuentra en la parte superior del
programa. Sin embargo, si trabajamos con niños pequeños será más conveniente
mover la barra a la parte inferior para que ésta les resulte más accesible. Podemos
mover la barra de herramientas con el siguiente botón:
A continuación encontraremos una descripción detallada de los elementos que
componen la barra de herramientas:
Herramienta Comando Descripción
Página anterior Ir a la página anterior.
Página siguiente Ir a la página siguiente.
4

5. Insertar página en blanco Insertar una nueva página en blanco
en su archivo actual.
Abrir Abrir un archivo ya existente.
Guardar Guardar su archivo actual.
Pegar Pegar contenidos que haya cortado o
copiado en su archivo actual.
Deshacer Deshacer su última acción.
Rehacer Rehacer lo deshecho con el botón
deshacer.
Eliminar Eliminar todos los objetos
seleccionados.
Sombra de pantalla Agregar una sombra de pantalla a la
página con la que está trabajando.
Pantalla completa Visualizar la página actual en pantalla
completa.
Visualizar página doble Visualizar dos páginas una al lado de
la otra.
Herramienta de captura Abrir la herramienta de captura, la cual
le permite tomar capturas de imágenes
de cualquier programa de su
computadora.
Activar Cámara Es necesario poseer la cámara para
usar esta herramienta.
Insertar tabla Insertar una tabla en su página actual
con un máximo de ocho columnas por
ocho filas.
Seleccionar Utilizar esta herramienta para volver a
la función mouse, por ejemplo, luego
de haber usado el lápiz o agregado un
texto.
Lápiz Dibujar ó escribir sin la necesidad de
tomar un lápiz de la bandeja de la
pizarra.
Lápiz creativo Dibujar ó escribir con cualquiera de los
siete motivos que le ofrece el
programa Notebook.
Borrador Borrar lo escrito con el lápiz o el lápiz
creativo en la página actual.
Insertar línea Insertar líneas ó flechas en su página
actual.
Insertar forma Insertar una forma geométrica.
Seleccione la forma que desea insertar
haciendo clic en esta herramienta.
Lápiz reconocedor de Dibujar una forma geométrica con el
formas lápiz. El programa Notebook
5

6. reconocerá la forma y la perfeccionará,
quedando ésta como insertada con el
botón anterior.
Lápiz mágico A) Usando esta herramienta, lo que
escriba ó dibuje se desvanecerá
lentamente.
B) Dibujando un círculo, éste le
permitirá enfocarse en el lugar de la
página que haya seleccionado con el
lápiz, oscureciendo el resto de la
misma.
Rellenar Esta herramienta le permite crear
efectos de relleno para aplicar a
cualquier objeto.
Insertar texto Insertar un texto seleccionando el tipo
de fuente.
Propiedades Le permite ver la ventana de
propiedades, a través de la cual podrá
cambiar las propiedades de un objeto.
Mover la barra de Le permite desplazar la barra de
herramientas herramientas a la parte superior ó
inferior de la pantalla.
Nota: Es importante tocar la herramienta Seleccionar cada vez que dejemos
de usar cualquier herramienta.
Las Pestañas Laterales. Descripción.
6

7. El programa Notebook cuenta con cuatro pestañas laterales. Por defecto, las
mismas se encuentran del lado derecho del programa.
Descripción de cada una de las pestañas:
7

8.  Organizador de páginas
Hacemos clic en el organizador de páginas para ver imágenes en miniatura de las
páginas que hayamos creado hasta el momento. Aquí podremos seleccionar una
página ya creada para trabajar en ella, cambiar el orden de las páginas, cambiar el
nombre de las mismas y hasta crear Grupos con las páginas como deseemos.
 Galería
Hacemos clic en la galería para acceder a la colección de imágenes, videos,
audios y animaciones en Flash ® que podemos agregar a nuestras páginas.
 Archivos adjuntos
Hacemos clic para agregar hipervínculos ó archivos adjuntos desde otros
programas. Esto nos permitirá acceder más rápidamente a los mismos.
 Propiedades
Hacemos clic para dar formato al texto, los objetos y las formas.
Funcionalidades y posibilidades que ofrece el programa Notebook.
8

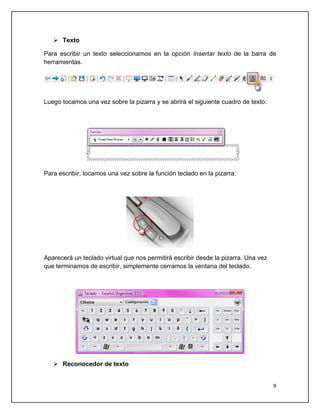

9.  Texto
Para escribir un texto seleccionamos en la opción Insertar texto de la barra de
herramientas.
Luego tocamos una vez sobre la pizarra y se abrirá el siguiente cuadro de texto:
Para escribir, tocamos una vez sobre la función teclado en la pizarra:
Aparecerá un teclado virtual que nos permitirá escribir desde la pizarra. Una vez
que terminamos de escribir, simplemente cerramos la ventana del teclado.
 Reconocedor de texto
9

10. Al escribir una palabra con el lápiz contamos con la posibilidad de convertir lo que
escribimos a texto.
 Escribimos cualquier palabra en nuestra página de trabajo, tocamos una vez
sobre ella y aparecerá el siguiente recuadro:
 Tocamos una vez sobre la flecha invertida que se encuentra en la esquina
superior derecha y veremos diferentes opciones. Seleccionamos Reconocer
¨XX¨ y elegimos la palabra que queremos sea reconocida (A). La palabra
luego se convertirá en texto y el programa la tomará como un objeto (B).
10

11.  Tocamos una vez sobre la palabra y el programa nos dejará cambiar tanto
el texto como la fuente, como el tamaño, como el color, etc.
 Para eliminar el objeto, tocamos una vez sobre el mismo. Luego, tocamos
una vez sobre la flecha invertida y seleccionamos la opción Borrar.
También podemos eliminar cualquier objeto ó elemento de texto tocando sobre la
opción Eliminar que se encuentra en la barra de herramientas.
11

12.  Creación de vínculos
 Para agregar un vínculo a cualquier objeto ó elemento de texto, tocamos
una vez sobre el mismo y tocamos sobre la flecha invertida que se
encuentra en la esquina superior derecha. Seleccionamos la opción Vínculo:
 Se abrirá la siguiente ventana:
12

13. Contamos con las siguientes opciones:
A. Vincular el objeto a una página de internet. Esta es la opción que aparece por
defecto al crear un vínculo. Es recomendable copiar y pegar la dirección desde
el navegador para evitar errores.
B. Vincular el objeto a una página del archivo en el que estemos trabajando.
C. Vincular el objeto a un archivo de cualquier programa que se encuentre
guardado en nuestra computadora.
D. Vincular el objeto a cualquier archivo que hayamos agregado a la pestaña
Archivos adjuntos.
E. En todas las opciones contamos con la posibilidad de acceder al vínculo
tocando sobre un vínculo que se encontrará en la esquina inferior izquierda del
objeto ó tocando directamente sobre el objeto.
La opción Icono de la esquina se verá de la siguiente manera:
En cambio, la opción Objeto mostrará al objeto ó elemento de texto sin ícono
alguno:
13

14.  Para eliminar el vínculo, repetimos los mismos pasos que hicimos para crear
el vínculo. Se abrirá nuevamente la siguiente ventana:
Seleccionamos la opción Eliminar vínculo y el mismo será eliminado.
14

15.  Galería de Imágenes
 Para agregar una imagen, vamos a la pestaña Galería (A). Una vez allí
buscamos la imagen que queremos agregar (B) y simplemente la
arrastramos hacia la página en la que estemos trabajando (C).
 La galería de imágenes cuenta con un buscador que nos permitirá encontrar
lo que deseamos de una manera más rápida. Para ello, escribimos el
nombre de lo que estamos buscando en el buscador (A) y seleccionamos
Buscar (B). El programa nos mostrará los resultados de la búsqueda (C).
15

16.  Captura de imágenes
 La herramienta de captura no solo funciona con el programa Notebook, sino
que también podemos capturar imágenes de cualquier programa de nuestra
computadora. Para capturar una imagen, tocamos sobre la herramienta de
captura en la barra de herramientas:
 Se abrirá la siguiente ventana:
La herramienta de captura nos ofrece las siguientes opciones:
Nos permite seleccionar el área a capturar
Captura una ventana completa
Captura la pantalla completa
Nos permite seleccionar el área a capturar y la forma que deseamos
darle a la captura
16

17.  Si seleccionamos la opción Capturar en una nueva página, la captura
aparecerá en una nueva página del programa Notebook. Esta es la opción
que aparece por defecto.
 Si deseamos que la captura aparezca en la página en la que estamos
trabajando, debemos destildar esa opción.
Nota: Si capturamos un texto con esta herramienta, el mismo será tomado
como una imagen por el programa Notebook y, por lo tanto, no se podrá
editar.
17
