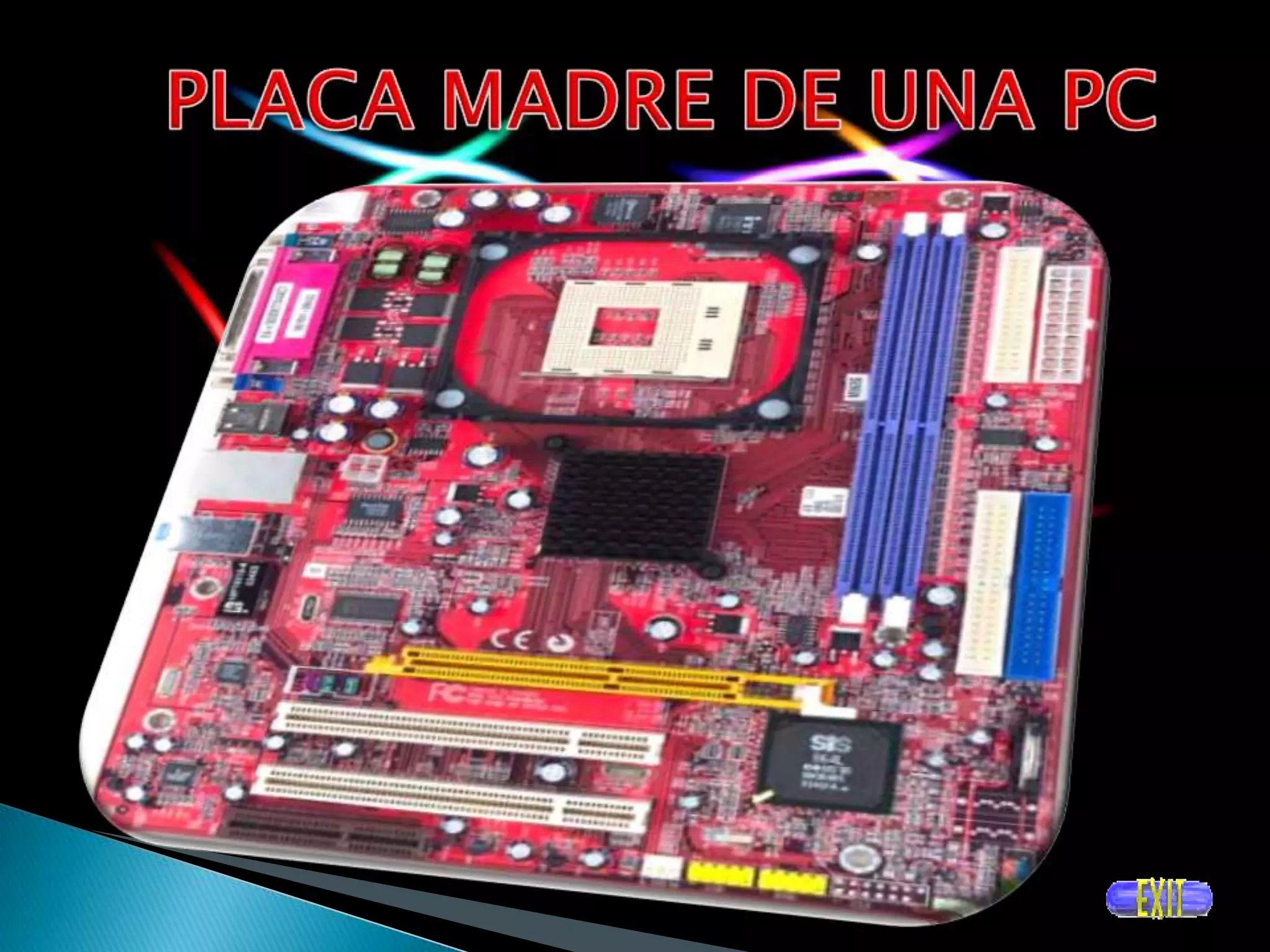

El chipset controla y comunica el microprocesador con la tarjeta gráfica y memoria RAM, y conecta y controla dispositivos de entrada/salida como slots PCI, teclado, ratón y discos. Permite conectar hasta 4 monitores a tarjetas gráficas y la memoria RAM se inserta en bancos de 2 a 6 con contactos DDR o DDR2.

4. Aparecido junto con las placas ATX
Es el chip mas importante,
encargado de controlar y comunicar
el microprocesador, la comunicación
con la tarjeta gráfica AGP y la
memoria RAM.

5. Es encargado de conectar y
controlar los dispositivos de
Entrada/Salida, tales como
los slot PCI, teclado, ratón,
discos duros, lectores de
DVD, lectores de tarjetas,
puertos USB.

6. permite conectar tarjetas gráficas para trabajar
simultáneamente, con un máximo de hasta 4
monitores simultáneamente Que es el estándar
actual de comunicación con las tarjetas gráficas.
Con una tasa de transferencia de 4 Gbps en cada
dirección y 2128 Mhz en su versión 16x.

7. Donde van insertados los
módulos de memoria. Su
número varía entre 2 y 6
bancos y pueden ser del
tipo DDR, de 184
contactos o DDR2, de 240
contactos.

9. Situadas en la parte superior trasera de
la placa base Las conexiones I/O
(Input/Output) son las encargadas de
comunicar el PC con el usuario a través
de los llamados periféricos de interfaz
humana (teclado y ratón), así como con
algunos periféricos externos.

10. El formato ATX (Advanced Technology Extended) fue
introducido por INTEL en 1.995 y supuso un gran avance
con respecto al formato AT. Este formato tiene una toma
de corriente de 20 pines, que se distribuyen de la
siguiente forma:
4 de +5vdc, 1 de -5vdc, 1 de +12vdc, 1 de -12vdc,
3 de +3.3vdc y 7 de masa.

11. Consisten en unos slot con 40 pines
(normalmente 39 más uno libre de
control de posición de la faja) en los
que se insertan las fajas que comunican
la placa base con estos periféricos.
Admiten sólo dos periféricos por
conector, teniendo que estar estos
configurados uno como Master o
maestro y otro como Slave o esclavo.

12. Se conoce como la
BIOS al módulo de
memoria tipo ROM
(Read Only Memory –
Memoria de solo
lectura), que
actualmente suele ser
una EEPROM o una
FLASH, en el que está
grabado el BIOSel
firmware de la placa
base.
