El documento describe diferentes formatos de placas bases para computadoras, incluyendo ATX, ITX, BTX y DTX. ATX fue creado por Intel en 1995 y define un conector de 20 pines para la energía. ITX se enfoca en integrar más componentes en la placa base. Pico ITX, introducido por VIA en 2007, es la mitad del tamaño de Nano-ITX y usa un procesador VIA C7 o Eden V4 de hasta 1.5GHz con GPU integrada.

1. Placas Bases actuales.
ATX: creado por un grupo liderado por Intel, en 1995 introdujo
las conexiones exteriores en la forma de un panel I/O y definió
un conector de 20 pines para la energía. Se usa en la actualidad
en la forma de algunas variantes, que incluyen conectores de
energía extra o reducciones en el tamaño.
ITX: con rasgos procedentes de las especificaciones microATX
y FlexATX de Intel, el diseño de VIA se centra en la integración
en placa base del mayor número posible de componentes,
además de la inclusión del hardware gráfico en el propio chipset
del equipo, siendo innecesaria la instalación de una tarjeta
gráfica en la ranura AGP.

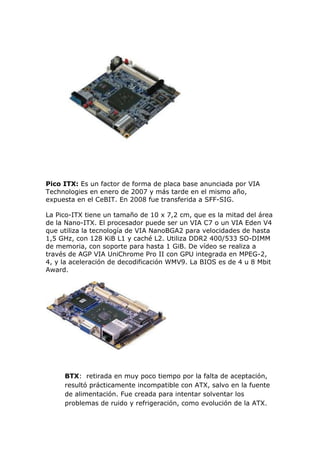

2. Pico ITX: Es un factor de forma de placa base anunciada por VIA
Technologies en enero de 2007 y más tarde en el mismo año,
expuesta en el CeBIT. En 2008 fue transferida a SFF-SIG.
La Pico-ITX tiene un tamaño de 10 x 7,2 cm, que es la mitad del área
de la Nano-ITX. El procesador puede ser un VIA C7 o un VIA Eden V4
que utiliza la tecnología de VIA NanoBGA2 para velocidades de hasta
1,5 GHz, con 128 KiB L1 y caché L2. Utiliza DDR2 400/533 SO-DIMM
de memoria, con soporte para hasta 1 GiB. De vídeo se realiza a
través de AGP VIA UniChrome Pro II con GPU integrada en MPEG-2,
4, y la aceleración de decodificación WMV9. La BIOS es de 4 u 8 Mbit
Award.
BTX: retirada en muy poco tiempo por la falta de aceptación,
resultó prácticamente incompatible con ATX, salvo en la fuente
de alimentación. Fue creada para intentar solventar los
problemas de ruido y refrigeración, como evolución de la ATX.

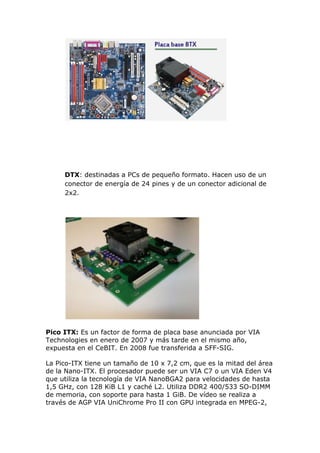

3. DTX: destinadas a PCs de pequeño formato. Hacen uso de un
conector de energía de 24 pines y de un conector adicional de
2x2.
Pico ITX: Es un factor de forma de placa base anunciada por VIA
Technologies en enero de 2007 y más tarde en el mismo año,
expuesta en el CeBIT. En 2008 fue transferida a SFF-SIG.
La Pico-ITX tiene un tamaño de 10 x 7,2 cm, que es la mitad del área
de la Nano-ITX. El procesador puede ser un VIA C7 o un VIA Eden V4
que utiliza la tecnología de VIA NanoBGA2 para velocidades de hasta
1,5 GHz, con 128 KiB L1 y caché L2. Utiliza DDR2 400/533 SO-DIMM
de memoria, con soporte para hasta 1 GiB. De vídeo se realiza a
través de AGP VIA UniChrome Pro II con GPU integrada en MPEG-2,

4. 4, y la aceleración de decodificación WMV9. La BIOS es de 4 u 8 Mbit
Award.

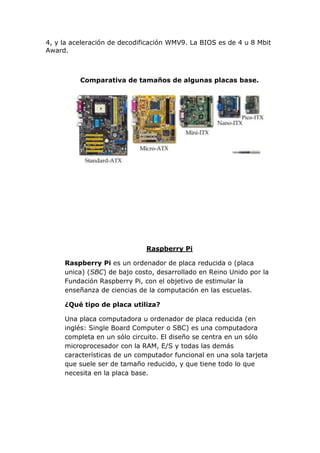

Comparativa de tamaños de algunas placas base.

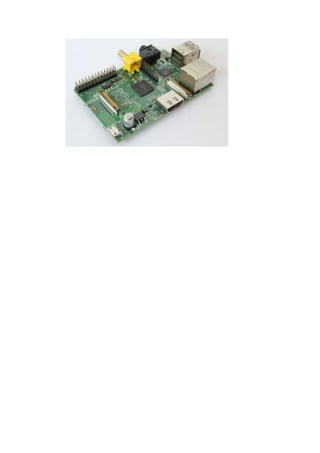

Raspberry Pi
Raspberry Pi es un ordenador de placa reducida o (placa
unica) (SBC) de bajo costo, desarrollado en Reino Unido por la
Fundación Raspberry Pi, con el objetivo de estimular la
enseñanza de ciencias de la computación en las escuelas.
¿Qué tipo de placa utiliza?
Una placa computadora u ordenador de placa reducida (en
inglés: Single Board Computer o SBC) es una computadora
completa en un sólo circuito. El diseño se centra en un sólo
microprocesador con la RAM, E/S y todas las demás
características de un computador funcional en una sola tarjeta
que suele ser de tamaño reducido, y que tiene todo lo que
necesita en la placa base.
