Plan de sesion 09 marzo 2011
- 1. SERVICIO NACIONAL DEAPRENDIZAJE – SENA REGIONAL HUILA CENTRO DE DESARROLLO AGROEMPRESARIAL Y TURISTICO DEL HUILA – SENA LA PLATA LINEA TECNOLOGICA DEL PROGRAMA: TECNOLOGIAS DE LA INFORMACION Y LA COMUNICACIÓN GESTION DE LA INFORMACION RED TECNOLÓGICA: TECNOLOGIAS DE LA INFORMACION DISEÑO Y DESARROLLO DE SOFTWARE PLAN DE SESION FECHA: Marzo 09 de 2011 PROGRAMA: Sistemas NIVEL: Técnico COMPETENCIA: Realizar Mantenimiento Preventivo y Predictivo que garantice el funcionamiento del Hardware de los equipos. RESULTADO A.Z (Aprendizaje): Ensamblar y desensamblar los componentes hardware de los diferentes tipos de equipos, de acuerdo con la complejidad de la arquitectura, las herramientas requeridas, la normatividad, manuales técnicos, y de procedimientos. Verificar el estado de operación del equipo aplicando Herramientas de software legales según el manual de Procedimientos de la empresa y respondiendo a las necesidades del cliente Ejecutar el mantenimiento físico interno y externo de los equipos de cómputo y las tarjetas aplicando las técnicas e insumos apropiados para garantizar su estado de operación según manuales y procedimientos establecidos OBJETIVO: Repasar los conocimientos de conceptos, principios y procesos de: Arquitectura del Hardware de los equipos de cómputo. DURACION: 5 Horas INSTRUCTOR: Rubén Darío Ramírez Cuellar SENA “CONOCIMIENTO Y EMPRENDIMIENTO PARA TODOS LOS COLOMBIANOS”

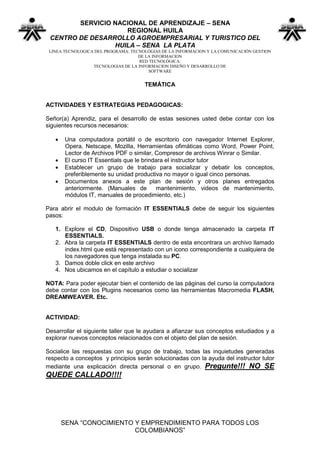

- 2. SERVICIO NACIONAL DEAPRENDIZAJE – SENA REGIONAL HUILA CENTRO DE DESARROLLO AGROEMPRESARIAL Y TURISTICO DEL HUILA – SENA LA PLATA LINEA TECNOLOGICA DEL PROGRAMA: TECNOLOGIAS DE LA INFORMACION Y LA COMUNICACIÓN GESTION DE LA INFORMACION RED TECNOLÓGICA: TECNOLOGIAS DE LA INFORMACION DISEÑO Y DESARROLLO DE SOFTWARE TEMÁTICA ACTIVIDADES Y ESTRATEGIAS PEDAGOGICAS: Señor(a) Aprendiz, para el desarrollo de estas sesiones usted debe contar con los siguientes recursos necesarios: Una computadora portátil o de escritorio con navegador Internet Explorer, Opera, Netscape, Mozilla, Herramientas ofimáticas como Word, Power Point, Lector de Archivos PDF o similar, Compresor de archivos Winrar o Similar. El curso IT Essentials que le brindara el instructor tutor Establecer un grupo de trabajo para socializar y debatir los conceptos, preferiblemente su unidad productiva no mayor o igual cinco personas. Documentos anexos a este plan de sesión y otros planes entregados anteriormente. (Manuales de mantenimiento, videos de mantenimiento, módulos IT, manuales de procedimiento, etc.) Para abrir el modulo de formación IT ESSENTIALS debe de seguir los siguientes pasos: 1. Explore el CD, Dispositivo USB o donde tenga almacenado la carpeta IT ESSENTIALS. 2. Abra la carpeta IT ESSENTIALS dentro de esta encontrara un archivo llamado index.html que está representado con un icono correspondiente a cualquiera de los navegadores que tenga instalada su PC. 3. Damos doble click en este archivo 4. Nos ubicamos en el capítulo a estudiar o socializar NOTA: Para poder ejecutar bien el contenido de las páginas del curso la computadora debe contar con los Plugins necesarios como las herramientas Macromedia FLASH, DREAMWEAVER. Etc. ACTIVIDAD: Desarrollar el siguiente taller que le ayudara a afianzar sus conceptos estudiados y a explorar nuevos conceptos relacionados con el objeto del plan de sesión. Socialice las respuestas con su grupo de trabajo, todas las inquietudes generadas respecto a conceptos y principios serán solucionadas con la ayuda del instructor tutor mediante una explicación directa personal o en grupo. Pregunte!!! NO SE QUEDE CALLADO!!!! SENA “CONOCIMIENTO Y EMPRENDIMIENTO PARA TODOS LOS COLOMBIANOS”

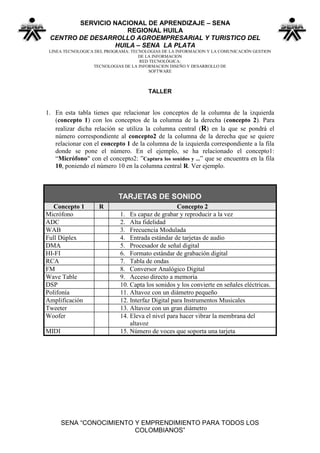

- 3. SERVICIO NACIONAL DEAPRENDIZAJE – SENA REGIONAL HUILA CENTRO DE DESARROLLO AGROEMPRESARIAL Y TURISTICO DEL HUILA – SENA LA PLATA LINEA TECNOLOGICA DEL PROGRAMA: TECNOLOGIAS DE LA INFORMACION Y LA COMUNICACIÓN GESTION DE LA INFORMACION RED TECNOLÓGICA: TECNOLOGIAS DE LA INFORMACION DISEÑO Y DESARROLLO DE SOFTWARE TALLER 1. En esta tabla tienes que relacionar los conceptos de la columna de la izquierda (concepto 1) con los conceptos de la columna de la derecha (concepto 2). Para realizar dicha relación se utiliza la columna central (R) en la que se pondrá el número correspondiente al concepto2 de la columna de la derecha que se quiere relacionar con el concepto 1 de la columna de la izquierda correspondiente a la fila donde se pone el número. En el ejemplo, se ha relacionado el concepto1: “Micrófono" con el concepto2: ”Captura los sonidos y ...” que se encuentra en la fila 10, poniendo el número 10 en la columna central R. Ver ejemplo. TARJETAS DE SONIDO Concepto 1 R Concepto 2 Micrófono 1. Es capaz de grabar y reproducir a la vez ADC 2. Alta fidelidad WAB 3. Frecuencia Modulada Full Dúplex 4. Entrada estándar de tarjetas de audio DMA 5. Procesador de señal digital HI-FI 6. Formato estándar de grabación digital RCA 7. Tabla de ondas FM 8. Conversor Analógico Digital Wave Table 9. Acceso directo a memoria DSP 10. Capta los sonidos y los convierte en señales eléctricas. Polifonía 11. Altavoz con un diámetro pequeño Amplificación 12. Interfaz Digital para Instrumentos Musicales Tweeter 13. Altavoz con un gran diámetro Woofer 14. Eleva el nivel para hacer vibrar la membrana del altavoz MIDI 15. Número de voces que soporta una tarjeta SENA “CONOCIMIENTO Y EMPRENDIMIENTO PARA TODOS LOS COLOMBIANOS”

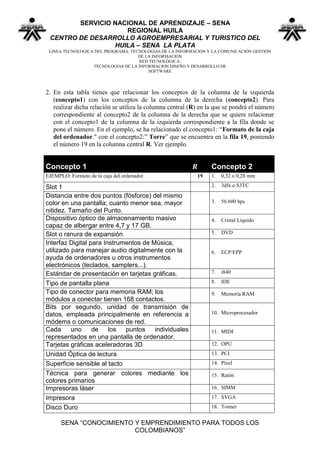

- 4. SERVICIO NACIONAL DEAPRENDIZAJE – SENA REGIONAL HUILA CENTRO DE DESARROLLO AGROEMPRESARIAL Y TURISTICO DEL HUILA – SENA LA PLATA LINEA TECNOLOGICA DEL PROGRAMA: TECNOLOGIAS DE LA INFORMACION Y LA COMUNICACIÓN GESTION DE LA INFORMACION RED TECNOLÓGICA: TECNOLOGIAS DE LA INFORMACION DISEÑO Y DESARROLLO DE SOFTWARE 2. En esta tabla tienes que relacionar los conceptos de la columna de la izquierda (concepto1) con los conceptos de la columna de la derecha (concepto2). Para realizar dicha relación se utiliza la columna central (R) en la que se pondrá el número correspondiente al concepto2 de la columna de la derecha que se quiere relacionar con el concepto1 de la columna de la izquierda correspondiente a la fila donde se pone el número. En el ejemplo, se ha relacionado el concepto1: “Formato de la caja del ordenador." con el concepto2:” Torre” que se encuentra en la fila 19, poniendo el número 19 en la columna central R. Ver ejemplo. Concepto 1 R Concepto 2 EJEMPLO: Formato de la caja del ordenador. 19 1. 0,32 o 0,28 mm Slot 1 2. 3dfx o S3TC Distancia entre dos puntos (fósforos) del mismo color en una pantalla; cuanto menor sea, mayor 3. 56.600 bps nitidez. Tamaño del Punto. Dispositivo óptico de almacenamiento masivo 4. Cristal Líquido capaz de albergar entre 4,7 y 17 GB. Slot o ranura de expansión 5. DVD Interfaz Digital para Instrumentos de Música, utilizado para manejar audio digitalmente con la 6. ECP/EPP ayuda de ordenadores u otros instrumentos electrónicos (teclados, samplers...). Estándar de presentación en tarjetas gráficas. 7. i840 Tipo de pantalla plana 8. IDE Tipo de conector para memoria RAM; los 9. Memoria RAM módulos a conectar tienen 168 contactos. Bits por segundo, unidad de transmisión de datos, empleada principalmente en referencia a 10. Microprocesador módems o comunicaciones de red. Cada uno de los puntos individuales 11. MIDI representados en una pantalla de ordenador. Tarjetas gráficas aceleradoras 3D 12. OPU Unidad Óptica de lectura 13. PCI Superficie sensible al tacto 14. Píxel Técnica para generar colores mediante los 15. Ratón colores primarios Impresoras láser 16. SIMM Impresora 17. SVGA Disco Duro 18. Tonner SENA “CONOCIMIENTO Y EMPRENDIMIENTO PARA TODOS LOS COLOMBIANOS”

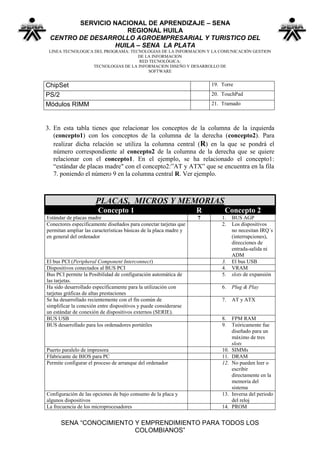

- 5. SERVICIO NACIONAL DEAPRENDIZAJE – SENA REGIONAL HUILA CENTRO DE DESARROLLO AGROEMPRESARIAL Y TURISTICO DEL HUILA – SENA LA PLATA LINEA TECNOLOGICA DEL PROGRAMA: TECNOLOGIAS DE LA INFORMACION Y LA COMUNICACIÓN GESTION DE LA INFORMACION RED TECNOLÓGICA: TECNOLOGIAS DE LA INFORMACION DISEÑO Y DESARROLLO DE SOFTWARE ChipSet 19. Torre PS/2 20. TouchPad Módulos RIMM 21. Tramado 3. En esta tabla tienes que relacionar los conceptos de la columna de la izquierda (concepto1) con los conceptos de la columna de la derecha (concepto2). Para realizar dicha relación se utiliza la columna central (R) en la que se pondrá el número correspondiente al concepto2 de la columna de la derecha que se quiere relacionar con el concepto1. En el ejemplo, se ha relacionado el concepto1: “estándar de placas madre" con el concepto2:”AT y ATX” que se encuentra en la fila 7. poniendo el número 9 en la columna central R. Ver ejemplo. PLACAS, MICROS Y MEMORIAS Concepto 1 R Concepto 2 Estándar de placas madre 7 1. BUS AGP Conectores específicamente diseñados para conectar tarjetas que 2. Los dispositivos permitan ampliar las características básicas de la placa madre y no necesitan IRQ´s en general del ordenador (interrupciones), direcciones de entrada-salida ni ADM El bus PCI (Peripheral Component Interconnect) 3. El bus USB Dispositivos conectados al BUS PCI 4. VRAM Bus PCI permite la Posibilidad de configuración automática de 5. slots de expansión las tarjetas. Ha sido desarrollado específicamente para la utilización con 6. Plug & Play tarjetas gráficas de altas prestaciones Se ha desarrollado recientemente con el fin común de 7. AT y ATX simplificar la conexión entre dispositivos y puede considerarse un estándar de conexión de dispositivos externos (SERIE). BUS USB 8. FPM RAM BUS desarrollado para los ordenadores portátiles 9. Teóricamente fue diseñado para un máximo de tres slots Puerto paralelo de impresora 10. SIMMs Ffabricante de BIOS para PC 11. DRAM Permite configurar el proceso de arranque del ordenador 12. No pueden leer o escribir directamente en la memoria del sistema Configuración de las opciones de bajo consumo de la placa y 13. Inversa del periodo algunos dispositivos del reloj La frecuencia de los microprocesadores 14. PROM SENA “CONOCIMIENTO Y EMPRENDIMIENTO PARA TODOS LOS COLOMBIANOS”
- 6. SERVICIO NACIONAL DEAPRENDIZAJE – SENA REGIONAL HUILA CENTRO DE DESARROLLO AGROEMPRESARIAL Y TURISTICO DEL HUILA – SENA LA PLATA LINEA TECNOLOGICA DEL PROGRAMA: TECNOLOGIAS DE LA INFORMACION Y LA COMUNICACIÓN GESTION DE LA INFORMACION RED TECNOLÓGICA: TECNOLOGIAS DE LA INFORMACION DISEÑO Y DESARROLLO DE SOFTWARE Voltaje del núcleo del microprocesador 15. AWARD SOFTWARE 57 instrucciones que aceleran el funcionamiento de los gráficos, 16. POWER audio y vídeo MANAGEMENT SETUP OPTION Memoria de rápido acceso 17. ROM (read only memory) Zócalo 18. SPP (Standard Printer Port.) Microprocesadores AMD 19. RAM Memoria de solo lectura 20. BIOS FEATURES SETUP Sólo pueden grabarse una única vez y son no volátiles 21. PCMCIA Memorias volátiles 22. K7-Athlon Nnecesitan refrescar sus datos para que estos permanezcan 23. MMX almacenados. Incorporan un sistema de paginación que incrementa 24. Caché considerablemente la velocidad de lectura o escritura Memoria utilizada por las tarjetas gráficas 25. Socket 7 Tarjetas de memoria 26. Vcore 4. Responde a las siguientes cuestiones de forma breve y concisa. Si en ordenador que incorpora integrada en la placa base la tarjeta de sonido, ésta se averiase irremisiblemente, ¿tiene que cambiar la placa base o puede instalarse una nueva tarjeta de sonido? Indica la opción más económica y los pasos a seguir para su solución desde el programa SETUP de la BIOS. Explica brevemente qué es el parámetro Wake On Lan (WOL) que podemos encontrar en algunos programas SETUP de manejo de parámetros de la BIOS y cómo funciona básicamente. Puedes investigar en Internet utilizando cualquier buscador. Pero da una respuesta breve no copies directamente la información encontrada. Dónde podemos comprobar, en Windows, si los dispositivos instalados en nuestro PC están bien o mal Instalados. ¿Cómo se accede a dicha utilidad? ¿Cómo nos indica que están mal instalados o que presentan problemas? Indica también el sistema operativo para el cual das la respuesta. 5. Preguntas prácticas. Al ir a encender un ordenador presionando el botón de encendido la pantalla no se ilumina, los ventiladores no funcionan, etc…. (en suma, “no da señales de vida”). ¿Qué pasos seguirías para comprobar donde está la posible causa del problema? Indica también los posibles problemas que estimas podrían producir la avería y su solución. SENA “CONOCIMIENTO Y EMPRENDIMIENTO PARA TODOS LOS COLOMBIANOS”

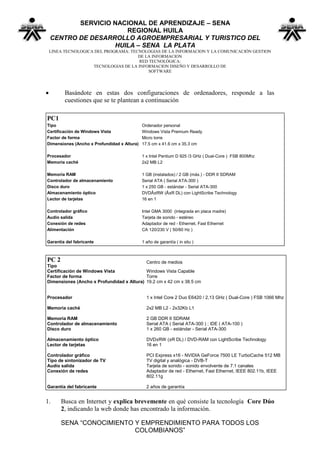

- 7. SERVICIO NACIONAL DEAPRENDIZAJE – SENA REGIONAL HUILA CENTRO DE DESARROLLO AGROEMPRESARIAL Y TURISTICO DEL HUILA – SENA LA PLATA LINEA TECNOLOGICA DEL PROGRAMA: TECNOLOGIAS DE LA INFORMACION Y LA COMUNICACIÓN GESTION DE LA INFORMACION RED TECNOLÓGICA: TECNOLOGIAS DE LA INFORMACION DISEÑO Y DESARROLLO DE SOFTWARE Basándote en estas dos configuraciones de ordenadores, responde a las cuestiones que se te plantean a continuación PC1 Tipo Ordenador personal Certificación de Windows Vista Windows Vista Premium Ready Factor de forma Micro torre Dimensiones (Ancho x Profundidad x Altura) 17.5 cm x 41.6 cm x 35.3 cm Procesador 1 x Intel Pentium D 925 /3 GHz ( Dual-Core ) FSB 800Mhz Memoria caché 2x2 MB L2 Memoria RAM 1 GB (instalados) / 2 GB (máx.) - DDR II SDRAM Controlador de almacenamiento Serial ATA ( Serial ATA-300 ) Disco duro 1 x 250 GB - estándar - Serial ATA-300 Almacenamiento óptico DVD±RW (±R DL) con LightScribe Technology Lector de tarjetas 16 en 1 Controlador gráfico Intel GMA 3000 (integrada en placa madre) Audio salida Tarjeta de sonido - estéreo Conexión de redes Adaptador de red - Ethernet, Fast Ethernet Alimentación CA 120/230 V ( 50/60 Hz ) Garantía del fabricante 1 año de garantía ( in situ ) PC 2 Centro de medios Tipo Certificación de Windows Vista Windows Vista Capable Factor de forma Torre Dimensiones (Ancho x Profundidad x Altura) 19.2 cm x 42 cm x 38.5 cm Procesador 1 x Intel Core 2 Duo E6420 / 2,13 GHz ( Dual-Core ) FSB 1066 Mhz Memoria caché 2x2 MB L2 - 2x32Kb L1 Memoria RAM 2 GB DDR II SDRAM Controlador de almacenamiento Serial ATA ( Serial ATA-300 ) ; IDE ( ATA-100 ) Disco duro 1 x 260 GB - estándar - Serial ATA-300 Almacenamiento óptico DVD±RW (±R DL) / DVD-RAM con LightScribe Technology Lector de tarjetas 16 en 1 Controlador gráfico PCI Express x16 - NVIDIA GeForce 7500 LE TurboCache 512 MB Tipo de sintonizador de TV TV digital y analógica - DVB-T Audio salida Tarjeta de sonido - sonido envolvente de 7.1 canales Conexión de redes Adaptador de red - Ethernet, Fast Ethernet, IEEE 802.11b, IEEE 802.11g Garantía del fabricante 2 años de garantía 1. Busca en Internet y explica brevemente en qué consiste la tecnología Core Dúo 2, indicando la web donde has encontrado la información. SENA “CONOCIMIENTO Y EMPRENDIMIENTO PARA TODOS LOS COLOMBIANOS”

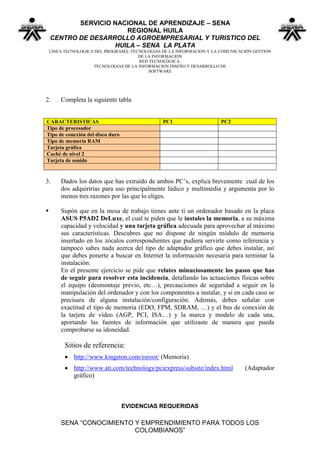

- 8. SERVICIO NACIONAL DEAPRENDIZAJE – SENA REGIONAL HUILA CENTRO DE DESARROLLO AGROEMPRESARIAL Y TURISTICO DEL HUILA – SENA LA PLATA LINEA TECNOLOGICA DEL PROGRAMA: TECNOLOGIAS DE LA INFORMACION Y LA COMUNICACIÓN GESTION DE LA INFORMACION RED TECNOLÓGICA: TECNOLOGIAS DE LA INFORMACION DISEÑO Y DESARROLLO DE SOFTWARE 2. Completa la siguiente tabla CARACTERISTICAS PC1 PC2 Tipo de procesador Tipo de conexión del disco duro Tipo de memoria RAM Tarjeta gráfica Caché de nivel 2 Tarjeta de sonido 3. Dados los datos que has extraído de ambos PC’s, explica brevemente cual de los dos adquirirías para uso principalmente lúdico y multimedia y argumenta por lo menos tres razones por las que lo eliges. Supón que en la mesa de trabajo tienes ante ti un ordenador basado en la placa ASUS P5AD2 DeLuxe, el cual te piden que le instales la memoria, a su máxima capacidad y velocidad y una tarjeta gráfica adecuada para aprovechar al máximo sus características. Descubres que no dispone de ningún módulo de memoria insertado en los zócalos correspondientes que pudiera servirte como referencia y tampoco sabes nada acerca del tipo de adaptador gráfico que debes instalar, así que debes ponerte a buscar en Internet la información necesaria para terminar la instalación. En el presente ejercicio se pide que relates minuciosamente los pasos que has de seguir para resolver esta incidencia, detallando las actuaciones físicas sobre el equipo (desmontaje previo, etc…), precauciones de seguridad a seguir en la manipulación del ordenador y con los componentes a instalar, y si en cada caso se precisara de alguna instalación/configuración. Además, debes señalar con exactitud el tipo de memoria (EDO, FPM, SDRAM, …) y el bus de conexión de la tarjeta de vídeo (AGP, PCI, ISA…) y la marca y modelo de cada una, aportando las fuentes de información que utilizaste de manera que pueda comprobarse su idoneidad. Sitios de referencia: http://www.kingston.com/esroot/ (Memoria) http://www.ati.com/technology/pciexpress/subsite/index.html (Adaptador gráfico) EVIDENCIAS REQUERIDAS SENA “CONOCIMIENTO Y EMPRENDIMIENTO PARA TODOS LOS COLOMBIANOS”
- 9. SERVICIO NACIONAL DEAPRENDIZAJE – SENA REGIONAL HUILA CENTRO DE DESARROLLO AGROEMPRESARIAL Y TURISTICO DEL HUILA – SENA LA PLATA LINEA TECNOLOGICA DEL PROGRAMA: TECNOLOGIAS DE LA INFORMACION Y LA COMUNICACIÓN GESTION DE LA INFORMACION RED TECNOLÓGICA: TECNOLOGIAS DE LA INFORMACION DISEÑO Y DESARROLLO DE SOFTWARE Presentar el desarrollo del taller al final de la sesión, Enviar la actividad al correo rubramirez@misena.edu.co con el asunto ACTIVDAD 09 MARZO “TALLER” TECNICOS SISTEMAS LA PLATA 65384 NOTA: La socialización es en grupo pero el envió de la actividad es individual COMPROMISOS: Estudiar los QUIZ de los capítulos contenidos en el paquete IT ESSENTIALS 4.0 (Próxima evaluación solo de los QUIZ del paquete IT ESSENTIALS) Presentar un documento utilizando las herramientas ofimáticas, demuestre que se está formando en sistemas) Prepare las preguntas al instructor para la socialización RUBEN DARIO RAMIREZ CUELLAR Instructor TELEINFORMATICA SENA - C.D.A.T.H “Puedes mejorar tu vida, alterando positivamente tus actitudes mentales” SENA “CONOCIMIENTO Y EMPRENDIMIENTO PARA TODOS LOS COLOMBIANOS”
