PLAN DE SESION
FECHA: 25 de mayo 2011
PROGRAMA: Sistemas
NIVEL: Técnico
COMPETENCIA:
Realizar Mantenimiento Preventivo y Predictivo que garantice el
funcionamiento del Hardware de los equipos.
RESULTADO A.Z (Aprendizaje):
• Ensamblar y desensamblar los componentes hardware de los diferentes
tipos de equipos, de acuerdo con la complejidad de la arquitectura, las
herramientas requeridas, la normatividad, manuales técnicos, y de
procedimientos.
• Verificar el estado de operación del equipo aplicando Herramientas de
software legales según el manual de Procedimientos de la empresa y
respondiendo a las necesidades del cliente
• Ejecutar el mantenimiento físico interno y externo de los equipos de
cómputo y las tarjetas aplicando las técnicas e insumos apropiados para
garantizar su estado de operación según manuales y procedimientos
establecidos
OBJETIVO GENERAL
Manejar la terminología y partes físicas del P.C en ingles y español,
OBJETIVOS ESPECIFICOS:
Demostrar los conocimientos de conceptos y procesos adquiridos en:
• Realizar mantenimiento preventivo y predictivo de equipos de cómputo.
• Realizar la verificación operacional de equipos de cómputo.
SENA “CONOCIMIENTO Y EMPRENDIMIENTO PARA TODOS LOS
COLOMBIANOS”

3. SERVICIO NACIONAL DE APRENDIZAJE – SENA
REGIONAL HUILA
CENTRO DE DESARROLLO AGROEMPRESARIAL Y TURISTICO DEL
HUILA – SENA LA PLATA
LINEA TECNOLOGICA DEL PROGRAMA: TECNOLOGIAS DE LA INFORMACION Y LA COMUNICACIÓN GESTION
DE LA INFORMACION
RED TECNOLÓGICA:
TECNOLOGIAS DE LA INFORMACION DISEÑO Y DESARROLLO DE
SOFTWARE
• Demostrar el uso y aplicación del ingles técnico interpretando manuales
de procedimiento del fabricante en equipos de computo, herramientas y
componentes para la realización de mantenimientos.
DURACION: 10 Horas
INSTRUCTOR: Rubén Darío Ramírez Cuellar
ACTIVIDADES Y ESTRATEGIAS PEDAGOGICAS:
Señor(a) Aprendiz, para el desarrollo de estas sesiones usted debe contar con los
siguientes recursos necesarios:
• Una computadora portátil o de escritorio con navegador Internet Explorer,
Opera, Netscape, Mozilla, Herramientas ofimáticas como Word, Power Point,
Lector de Archivos PDF o similar, Compresor de archivos Winrar o Similar.
• El curso IT Essentials y los diferentes manuales que le brindara el instructor
tutor.
• Los diferentes trabajos desarrollados en los planes de sesión de este año y el
anterior.
• Guías de A.Z, actividades y talleres realizados con los instructores que
participan en el desarrollo de los demás resultados de A.Z
• Laboratorio taller de MANTENIMIENTO DE COMPUTADORES proporcionado
por el SENA o en uno particular.
• Establecer un grupo de trabajo para socializar y debatir los conceptos,
preferiblemente su unidad productiva no mayor o igual cinco personas.
• Documentos anexos a este plan de sesión y otros planes entregados
anteriormente. (Manuales de mantenimiento, videos de mantenimiento,
módulos IT, manuales de procedimiento, etc.)
SENA “CONOCIMIENTO Y EMPRENDIMIENTO PARA TODOS LOS
COLOMBIANOS”

4. SERVICIO NACIONAL DE APRENDIZAJE – SENA
REGIONAL HUILA
CENTRO DE DESARROLLO AGROEMPRESARIAL Y TURISTICO DEL
HUILA – SENA LA PLATA
LINEA TECNOLOGICA DEL PROGRAMA: TECNOLOGIAS DE LA INFORMACION Y LA COMUNICACIÓN GESTION
DE LA INFORMACION
RED TECNOLÓGICA:
TECNOLOGIAS DE LA INFORMACION DISEÑO Y DESARROLLO DE
SOFTWARE
ACTIVIDAD: Identifique los ítem solicitados en la respectiva imagen y sustente
su función. (Preparar sustentación en ambiente real por unidades productivas)
1.
Power in
Keyboard port
S/PDIF out
Serial port
Four USB ports
Sound ports
Analog video port
S-Video port
Mouse port
Parallel port
FireWire
port
Network port
Digital video port
Two phone line
ports for modem
2.
Analog video connector
SENA “CONOCIMIENTO Y EMPRENDIMIENTO PARA TODOS LOS
COLOMBIANOS”

5. SERVICIO NACIONAL DE APRENDIZAJE – SENA
REGIONAL HUILA
CENTRO DE DESARROLLO AGROEMPRESARIAL Y TURISTICO DEL
HUILA – SENA LA PLATA
LINEA TECNOLOGICA DEL PROGRAMA: TECNOLOGIAS DE LA INFORMACION Y LA COMUNICACIÓN GESTION
DE LA INFORMACION
RED TECNOLÓGICA:
TECNOLOGIAS DE LA INFORMACION DISEÑO Y DESARROLLO DE
SOFTWARE
Digital Visual Interface (DVI) connector
Parallel port connector
USB connector
3.
Power supply
DVD drive
Power cords
Pentium 4 CPU
is underneath
this fan
Floppy drive
Two hard drives
Motherboard
Front of case
Video card
SATA data cables
Four memory
modules
4.

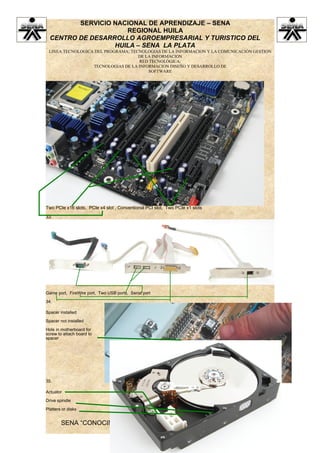

Two PCIe ⋅1x slots
PCIe ⋅16x slot for video card
SENA “CONOCIMIENTO Y EMPRENDIMIENTO PARA TODOS LOS
COLOMBIANOS”

6. SERVICIO NACIONAL DE APRENDIZAJE – SENA
REGIONAL HUILA
CENTRO DE DESARROLLO AGROEMPRESARIAL Y TURISTICO DEL
HUILA – SENA LA PLATA
LINEA TECNOLOGICA DEL PROGRAMA: TECNOLOGIAS DE LA INFORMACION Y LA COMUNICACIÓN GESTION
DE LA INFORMACION
RED TECNOLÓGICA:
TECNOLOGIAS DE LA INFORMACION DISEÑO Y DESARROLLO DE
SOFTWARE
Fan with CPU below
Three standard PCI slots
Chipset
Four DIMM slots
5.
FireWire port
Network port
Six sound ports
Wireless LAN
antenna port
Four USB ports
Parallel port
S/PDIF port (for
coaxial cable)
Keyboard port
Mouse port
S/PDIF port (for optical cable)
6.
DIMM
Three empty DIMM slots
SENA “CONOCIMIENTO Y EMPRENDIMIENTO PARA TODOS LOS
COLOMBIANOS”

7. SERVICIO NACIONAL DE APRENDIZAJE – SENA
REGIONAL HUILA
CENTRO DE DESARROLLO AGROEMPRESARIAL Y TURISTICO DEL
HUILA – SENA LA PLATA
LINEA TECNOLOGICA DEL PROGRAMA: TECNOLOGIAS DE LA INFORMACION Y LA COMUNICACIÓN GESTION
DE LA INFORMACION
RED TECNOLÓGICA:
TECNOLOGIAS DE LA INFORMACION DISEÑO Y DESARROLLO DE
SOFTWARE

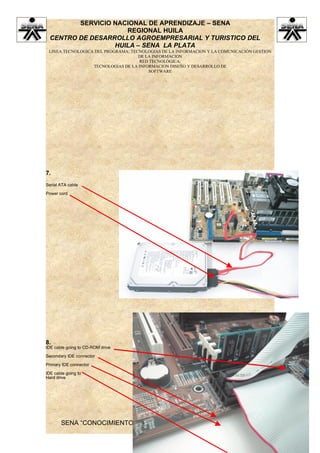

7.
Serial ATA cable
Power cord
8.
IDE cable going to CD-ROM drive
Secondary IDE connector
Primary IDE connector
IDE cable going to
Hard drive
SENA “CONOCIMIENTO Y EMPRENDIMIENTO PARA TODOS LOS
COLOMBIANOS”

8. SERVICIO NACIONAL DE APRENDIZAJE – SENA
REGIONAL HUILA
CENTRO DE DESARROLLO AGROEMPRESARIAL Y TURISTICO DEL
HUILA – SENA LA PLATA
LINEA TECNOLOGICA DEL PROGRAMA: TECNOLOGIAS DE LA INFORMACION Y LA COMUNICACIÓN GESTION
DE LA INFORMACION
RED TECNOLÓGICA:
TECNOLOGIAS DE LA INFORMACION DISEÑO Y DESARROLLO DE
SOFTWARE
9.

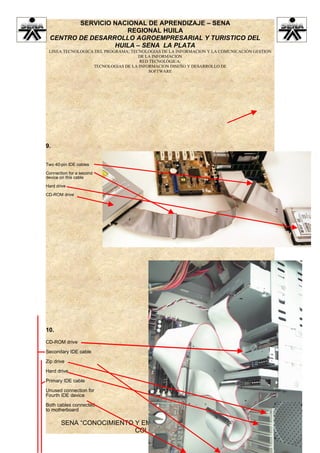

Two 40-pin IDE cables
Connection for a second
device on this cable
Hard drive
CD-ROM drive
10.
CD-ROM drive
Secondary IDE cable
Zip drive
Hard drive
Primary IDE cable
Unused connection for
Fourth IDE device
Both cables connected
to motherboard
SENA “CONOCIMIENTO Y EMPRENDIMIENTO PARA TODOS LOS
COLOMBIANOS”

9. SERVICIO NACIONAL DE APRENDIZAJE – SENA
REGIONAL HUILA
CENTRO DE DESARROLLO AGROEMPRESARIAL Y TURISTICO DEL
HUILA – SENA LA PLATA
LINEA TECNOLOGICA DEL PROGRAMA: TECNOLOGIAS DE LA INFORMACION Y LA COMUNICACIÓN GESTION
DE LA INFORMACION
RED TECNOLÓGICA:
TECNOLOGIAS DE LA INFORMACION DISEÑO Y DESARROLLO DE
SOFTWARE

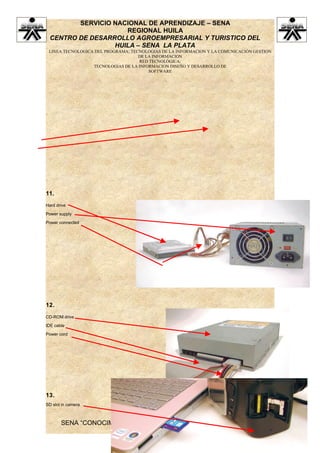

11.
Hard drive
Power supply
Power connected
12.
CD-ROM drive
IDE cable
Power cord
13.
SD slot in camera
SENA “CONOCIMIENTO Y EMPRENDIMIENTO PARA TODOS LOS
COLOMBIANOS”

10. SERVICIO NACIONAL DE APRENDIZAJE – SENA
REGIONAL HUILA
CENTRO DE DESARROLLO AGROEMPRESARIAL Y TURISTICO DEL
HUILA – SENA LA PLATA
LINEA TECNOLOGICA DEL PROGRAMA: TECNOLOGIAS DE LA INFORMACION Y LA COMUNICACIÓN GESTION
DE LA INFORMACION
RED TECNOLÓGICA:
TECNOLOGIAS DE LA INFORMACION DISEÑO Y DESARROLLO DE
SOFTWARE
SD card
14.
Floppy drive connector
Secondary IDE connector
Primary IDE connector
15.
Floppy drive data cable
Two possible connections
for another floppy drive
Connection for power cord
SENA “CONOCIMIENTO Y EMPRENDIMIENTO PARA TODOS LOS
COLOMBIANOS”

11. SERVICIO NACIONAL DE APRENDIZAJE – SENA
REGIONAL HUILA
CENTRO DE DESARROLLO AGROEMPRESARIAL Y TURISTICO DEL
HUILA – SENA LA PLATA
LINEA TECNOLOGICA DEL PROGRAMA: TECNOLOGIAS DE LA INFORMACION Y LA COMUNICACIÓN GESTION
DE LA INFORMACION
RED TECNOLÓGICA:
TECNOLOGIAS DE LA INFORMACION DISEÑO Y DESARROLLO DE
SOFTWARE
16.
One bus line
Bottom of the
CPU socket
17.
Pins on connector edge
of expansion card
PCI slot
Bus lines
SENA “CONOCIMIENTO Y EMPRENDIMIENTO PARA TODOS LOS
COLOMBIANOS”

12. SERVICIO NACIONAL DE APRENDIZAJE – SENA
REGIONAL HUILA
CENTRO DE DESARROLLO AGROEMPRESARIAL Y TURISTICO DEL
HUILA – SENA LA PLATA
LINEA TECNOLOGICA DEL PROGRAMA: TECNOLOGIAS DE LA INFORMACION Y LA COMUNICACIÓN GESTION
DE LA INFORMACION
RED TECNOLÓGICA:
TECNOLOGIAS DE LA INFORMACION DISEÑO Y DESARROLLO DE
SOFTWARE
18.
PCI slots
AGP slot for
video card
CPU with fan
on top
Four slots
for RAM
Drive
Connectors
Power supply
Connection
CMOS battery
19.
Front
Panel
Air
Vents
Rear exhaust
Fan
Heat sink over
Processor
Encasement
to direct airflow
over heat sink
Front intake
fan is behind
this grid
20 .
Five PCI slots
SENA “CONOCIMIENTO Y EMPRENDIMIENTO PARA TODOS LOS
COLOMBIANOS”

13. SERVICIO NACIONAL DE APRENDIZAJE – SENA
REGIONAL HUILA
CENTRO DE DESARROLLO AGROEMPRESARIAL Y TURISTICO DEL
HUILA – SENA LA PLATA
LINEA TECNOLOGICA DEL PROGRAMA: TECNOLOGIAS DE LA INFORMACION Y LA COMUNICACIÓN GESTION
DE LA INFORMACION
RED TECNOLÓGICA:
TECNOLOGIAS DE LA INFORMACION DISEÑO Y DESARROLLO DE
SOFTWARE

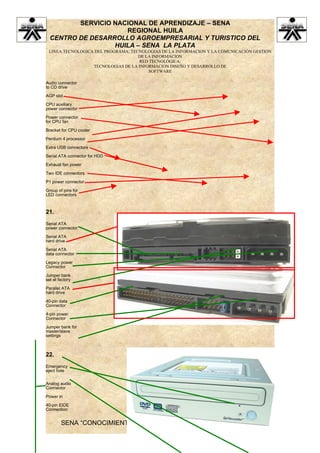

Audio connector
to CD drive
AGP slot
CPU auxiliary
power connector
Power connector
for CPU fan
Bracket for CPU cooler
Pentium 4 processor
Extra USB connectors
Serial ATA connector for HDD
Exhaust fan power
Two IDE connectors
P1 power connector
Group of pins for
LED connectors
21.
Serial ATA
power connector
Serial ATA
hard drive
Serial ATA
data connector
Legacy power
Connector
Jumper bank
set at factory
Parallel ATA
hard drive
40-pin data
Connector
4-pin power
Connector
Jumper bank for
master/slave
settings
22.
Emergency
eject hole
Analog audio
Connector
Power in
40-pin EIDE
Connection
SENA “CONOCIMIENTO Y EMPRENDIMIENTO PARA TODOS LOS
COLOMBIANOS”

14. SERVICIO NACIONAL DE APRENDIZAJE – SENA
REGIONAL HUILA
CENTRO DE DESARROLLO AGROEMPRESARIAL Y TURISTICO DEL
HUILA – SENA LA PLATA
LINEA TECNOLOGICA DEL PROGRAMA: TECNOLOGIAS DE LA INFORMACION Y LA COMUNICACIÓN GESTION
DE LA INFORMACION
RED TECNOLÓGICA:
TECNOLOGIAS DE LA INFORMACION DISEÑO Y DESARROLLO DE
SOFTWARE
Master/slave
jumper setting
for IDE
configuration
Digital audio
connector
22.
Motherboard
crystal generates
the system clock
23.
Modem card
PCI slot
Motherboard
Phone line ports
24.
Video card in PCIe ⋅16 slot
Modem card in PCI slot
Wireless network
card in PCI slot
Three empty PCI slots
SENA “CONOCIMIENTO Y EMPRENDIMIENTO PARA TODOS LOS
COLOMBIANOS”

15. SERVICIO NACIONAL DE APRENDIZAJE – SENA
REGIONAL HUILA
CENTRO DE DESARROLLO AGROEMPRESARIAL Y TURISTICO DEL
HUILA – SENA LA PLATA
LINEA TECNOLOGICA DEL PROGRAMA: TECNOLOGIAS DE LA INFORMACION Y LA COMUNICACIÓN GESTION
DE LA INFORMACION
RED TECNOLÓGICA:
TECNOLOGIAS DE LA INFORMACION DISEÑO Y DESARROLLO DE
SOFTWARE

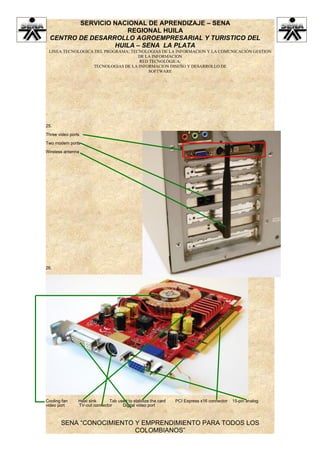

25.
Three video ports
Two modem ports
Wireless antenna
26.
Cooling fan Heat sink Tab used to stabilize the card PCI Express x16 connector 15-pin analog
video port TV-out connector Digital video port
SENA “CONOCIMIENTO Y EMPRENDIMIENTO PARA TODOS LOS
COLOMBIANOS”

16. SERVICIO NACIONAL DE APRENDIZAJE – SENA
REGIONAL HUILA
CENTRO DE DESARROLLO AGROEMPRESARIAL Y TURISTICO DEL
HUILA – SENA LA PLATA
LINEA TECNOLOGICA DEL PROGRAMA: TECNOLOGIAS DE LA INFORMACION Y LA COMUNICACIÓN GESTION
DE LA INFORMACION
RED TECNOLÓGICA:
TECNOLOGIAS DE LA INFORMACION DISEÑO Y DESARROLLO DE
SOFTWARE

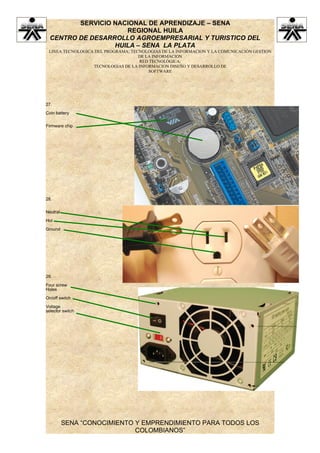

27.
Coin battery
Firmware chip
28.
Neutral
Hot
Ground
29.
Four screw
Holes
On/off switch
Voltage
selector switch
SENA “CONOCIMIENTO Y EMPRENDIMIENTO PARA TODOS LOS
COLOMBIANOS”

17. SERVICIO NACIONAL DE APRENDIZAJE – SENA
REGIONAL HUILA
CENTRO DE DESARROLLO AGROEMPRESARIAL Y TURISTICO DEL
HUILA – SENA LA PLATA
LINEA TECNOLOGICA DEL PROGRAMA: TECNOLOGIAS DE LA INFORMACION Y LA COMUNICACIÓN GESTION
DE LA INFORMACION
RED TECNOLÓGICA:
TECNOLOGIAS DE LA INFORMACION DISEÑO Y DESARROLLO DE
SOFTWARE

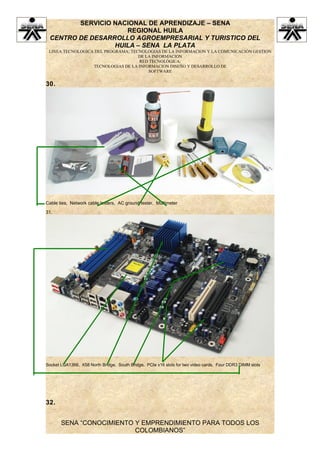

30.
Cable ties, Network cable testers, AC ground tester, Multimeter
31.
Socket LGA1366, X58 North Bridge, South Bridge, PCIe x16 slots for two video cards, Four DDR3 DIMM slots
32.
SENA “CONOCIMIENTO Y EMPRENDIMIENTO PARA TODOS LOS
COLOMBIANOS”

18. SERVICIO NACIONAL DE APRENDIZAJE – SENA
REGIONAL HUILA
CENTRO DE DESARROLLO AGROEMPRESARIAL Y TURISTICO DEL
HUILA – SENA LA PLATA
LINEA TECNOLOGICA DEL PROGRAMA: TECNOLOGIAS DE LA INFORMACION Y LA COMUNICACIÓN GESTION
DE LA INFORMACION
RED TECNOLÓGICA:
TECNOLOGIAS DE LA INFORMACION DISEÑO Y DESARROLLO DE
SOFTWARE
Two PCIe x16 slots, PCIe x4 slot , Conventional PCI slot, Two PCIe x1 slots
33.
Game port, FireWire port, Two USB ports, Serial port
34.
Spacer installed
Spacer not installed
Hole in motherboard for
screw to attach board to
spacer
35.
Actuator
Drive spindle
Platters or disks
SENA “CONOCIMIENTO Y EMPRENDIMIENTO PARA TODOS LOS
COLOMBIANOS”

19. SERVICIO NACIONAL DE APRENDIZAJE – SENA
REGIONAL HUILA
CENTRO DE DESARROLLO AGROEMPRESARIAL Y TURISTICO DEL
HUILA – SENA LA PLATA
LINEA TECNOLOGICA DEL PROGRAMA: TECNOLOGIAS DE LA INFORMACION Y LA COMUNICACIÓN GESTION
DE LA INFORMACION
RED TECNOLÓGICA:
TECNOLOGIAS DE LA INFORMACION DISEÑO Y DESARROLLO DE
SOFTWARE
Read-write head
36.
Regular IDE connectors
Serial ATA connectors
RAID IDE connectors
Punto dos: (Para sustentar en el aula de formación)
Identifique los elementos en el diagrama de la tarjeta madre 770
Xtrem y sustente su funcionalidad. (Abrir el archivo PDF manual de
la tarjeta madre 770 Xtrem y ubicarse en la pagina 10 y 11)
EVIDENCIAS REQUERIDAS
Presentar el desarrollo de la actividad al final de la sesión con su nombre, formación y
código de ficha. Preparar sustentación
RUBEN DARIO RAMIREZ CUELLAR
Instructor TELEINFORMATICA
SENA - C.D.A.T.H
SENA “CONOCIMIENTO Y EMPRENDIMIENTO PARA TODOS LOS
COLOMBIANOS”

20. SERVICIO NACIONAL DE APRENDIZAJE – SENA
REGIONAL HUILA
CENTRO DE DESARROLLO AGROEMPRESARIAL Y TURISTICO DEL
HUILA – SENA LA PLATA
LINEA TECNOLOGICA DEL PROGRAMA: TECNOLOGIAS DE LA INFORMACION Y LA COMUNICACIÓN GESTION
DE LA INFORMACION
RED TECNOLÓGICA:
TECNOLOGIAS DE LA INFORMACION DISEÑO Y DESARROLLO DE
SOFTWARE
Lo suficiente es la abundancia del sabio!!!
SENA “CONOCIMIENTO Y EMPRENDIMIENTO PARA TODOS LOS
COLOMBIANOS”
