1. Tv digitalIng. Carlos G. Liendo - Abril 2010

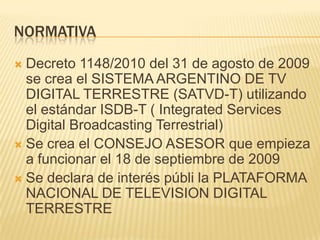

2. NormativaDecreto 1148/2010 del 31 de agosto de 2009 se crea el SISTEMA ARGENTINO DE TV DIGITAL TERRESTRE (SATVD-T) utilizando el estándar ISDB-T ( IntegratedServices Digital BroadcastingTerrestrial)

3. Se crea el CONSEJO ASESOR que empieza a funcionar el 18 de septiembre de 2009

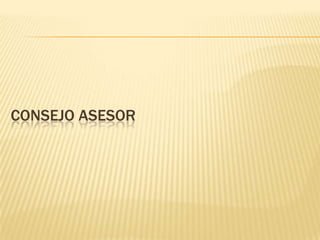

4. Se declara de interés públi la PLATAFORMA NACIONAL DE TELEVISION DIGITAL TERRESTREConsejo asesor

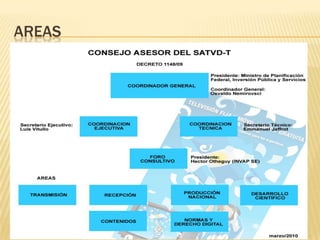

5. areas

6. Plataforma nacional de tv digital

7. Empresas intervinientesEl Consejo Asesor encarga el desarrollo de la Plataforma Nacional a la empresa AR-SAT SA

8. ARSAT tendrá a cargo

9. Provisión de facilidades y servicios satelitales

10. Servicios de transporte de señales y enlaces

11. Diseñar e implantar esas facilidades

12. La operatividad

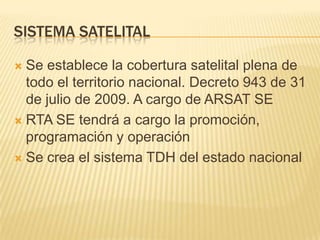

13. INVAP las instalaciones de las Plantas de Transmisión TerrestreSistema satelitalSe establece la cobertura satelital plena de todo el territorio nacional. Decreto 943 de 31 de julio de 2009. A cargo de ARSAT SERTA SE tendrá a cargo la promoción, programación y operaciónSe crea el sistema TDH del estado nacional

14. Reserva de frecuenciasSe autoriza al COMFER a utilizar los canales en UHF nº 22, 23, 25 y 25 en todo el país para las transmisiones de TV Digital abierta del estado.Se entrega al COPITEC las planillas oficiales de asignación de frecuencias para las determinaciones de traslado de cualquier servicio que se esté prestando en esas frecuencias.

15. Industria nacionalEn todas las manifestaciones formales se indica el apoyo a la industria nacional para todas las tecnologías involucradas en el sistema.

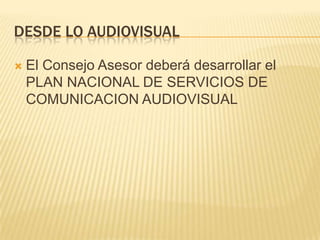

16. Se promueve a que la infraestructura a desarrollar transporte aplicaciones multimedias interactivas, que evolucionen hacia redes capaces de soportar servicios conmutados en tiempo realDesde lo audiovisualEl Consejo Asesor deberá desarrollar el PLAN NACIONAL DE SERVICIOS DE COMUNICACION AUDIOVISUAL

17. Plataforma nacional de tv digital-t

18. Plataforma nacional de tv digital-t

19. Planta transmisora

20. PTT Planta transmisora terrestreTransmisión broadcast digitalDigitalización de señales analógicasCodificación del flujo de video y de audio en H.264 y MPEG-4/AACRecepción de contenidos transmitidos por satéliteRecepción de contenidos transmitidos por FOTransmisión en ISDB-T

21. Cco centro de controlMonitoreo de la seguridad de las PTTCentralización sobre el funcionamiento de las plantas transmisoras

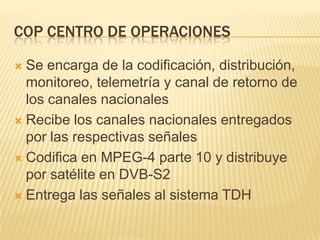

22. COP CENTRO DE OPERACIONESSe encarga de la codificación, distribución, monitoreo, telemetría y canal de retorno de los canales nacionalesRecibe los canales nacionales entregados por las respectivas señalesCodifica en MPEG-4 parte 10 y distribuye por satélite en DVB-S2Entrega las señales al sistema TDH

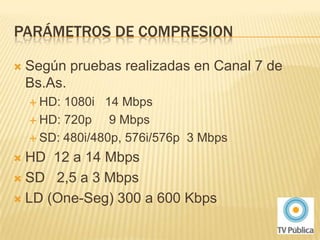

23. Parámetros de compresionSegún pruebas realizadas en Canal 7 de Bs.As.HD: 1080i 14 MbpsHD: 720p 9 MbpsSD: 480i/480p, 576i/576p 3 MbpsHD 12 a 14 MbpsSD 2,5 a 3 MbpsLD (One-Seg) 300 a 600 Kbps

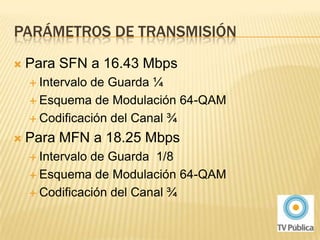

24. Parámetros de transmisión Para SFN a 16.43 MbpsIntervalo de Guarda ¼Esquema de Modulación 64-QAMCodificación del Canal ¾Para MFN a 18.25 MbpsIntervalo de Guarda 1/8Esquema de Modulación 64-QAMCodificación del Canal ¾

25. MUltiplexación

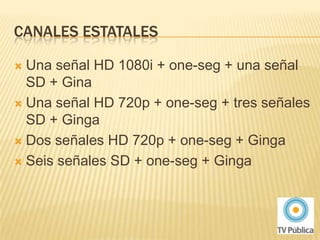

26. Canales estatalesUna señal HD 1080i + one-seg + una señal SD + GinaUna señal HD 720p + one-seg + tres señales SD + GingaDos señales HD 720p + one-seg + GingaSeis señales SD + one-seg + Ginga

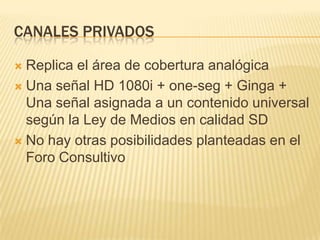

27. Canales privadosReplica el área de cobertura analógicaUna señal HD 1080i + one-seg + Ginga + Una señal asignada a un contenido universal según la Ley de Medios en calidad SDNo hay otras posibilidades planteadas en el Foro Consultivo

28. pttDos categoríasCategoría I: 1 kwCategoría II: 0,5 kwMástil arriostrado de 72 a 150 mts (80mts en Córdoba)8 transmisores de TDT Terrestre1 transmisor de radio FMAntenas: 3 arreglos UHF de banda ancha de 4 niveles y 4 caras, ganancia 11.4dB, 2 principales y una de reservaArreglos de antenas de FM4 antenas de microondas para enlaces son repetidoras provinciales

29. PTTRecepción satelital (a definir cantidad)Receptor satelital DVB-S2 profesionalModem SDH tipo STM (capacidad a definir en función de la cantidad de señales a transmitir)Conversor analógico a digital, para conversión desde analógico in-situCodificador H.264, para codificación in-situ de lo anterior

30. PTT8 Multiplexores8 Generadores de Funciones y Tablas8 Transmisores con módulos SFN y GPS de ser necesario2 Cuadriplexores, para combinar la portencia de 4 transmisores al arreglo de entenas1 Switcher RF, para mantenimiento4 Modem SDH tipo STM para la transmisión de las señales hacia futuras repetidoras provinciales1 transmisor de FMUPS, Playout, servidores de interactividad, etc

31. PTT

32. receptores

33. Sistema de recepcionPara TDT y para TDHPermiten interactividadDistribución gratuita a marginados (1,2 millones a junio de 2010)Recibe HD y SD en modos full-segmentConectividad a internet para retorno (Interactividad completa)Integración del middleware GINGAIntegración de Firmware configurable y actualizable por el usurio

34. Sistema de recepcionCompatibilidad con los canales de aire abiertos analógicosSintonizador Full-Segment según norma ABTN NBR-15604EN Video: Decodificador H.264/AVC, formatos 480i, 480p, 576, 576p,720p, 1080i4/3 y 16/9Resoluciones 720x480, 720x576, 1920x1080Frame Rate 30Hz y 60 Hz para 60 fps; 25 y 50 Hz para 50 fpsSalida Video Compuesto NTSC y PAL-NSalida RF en canales 3 y 4Salida Digital HDMI

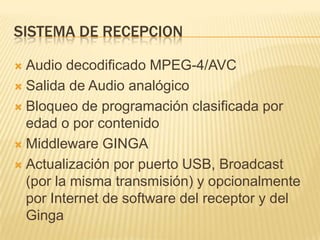

35. Sistema de recepcionAudio decodificado MPEG-4/AVC Salida de Audio analógicoBloqueo de programación clasificada por edad o por contenidoMiddleware GINGAActualización por puerto USB, Broadcast (por la misma transmisión) y opcionalmente por Internet de software del receptor y del Ginga

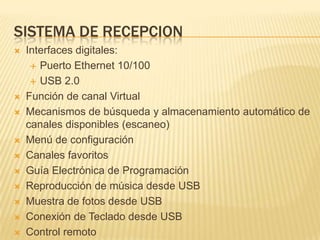

36. Sistema de recepcionInterfaces digitales:Puerto Ethernet 10/100USB 2.0Función de canal VirtualMecanismos de búsqueda y almacenamiento automático de canales disponibles (escaneo)Menú de configuraciónCanales favoritosGuía Electrónica de ProgramaciónReproducción de música desde USBMuestra de fotos desde USBConexión de Teclado desde USBControl remoto

37. Sistema de recepcionCanal de Interactividad con 64MB de memoria no volátil y 256MB de memoria volátil para funcionalidades básicas como soporte del middleware y aplicaciones residentes.Canal de Interactividad por protocolo TCP/IP a acceso EthernetNavegador por internet y soporte de aplicaciones interactivas contra servidores

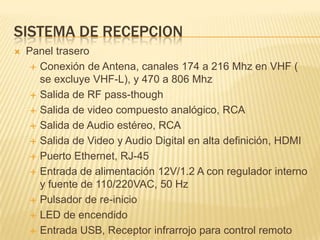

38. Sistema de recepcionPanel traseroConexión de Antena, canales 174 a 216 Mhz en VHF ( se excluye VHF-L), y 470 a 806 MhzSalida de RF pass-thoughSalida de video compuesto analógico, RCASalida de Audio estéreo, RCASalida de Video y Audio Digital en alta definición, HDMIPuerto Ethernet, RJ-45Entrada de alimentación 12V/1.2 A con regulador interno y fuente de 110/220VAC, 50 HzPulsador de re-inicioLED de encendidoEntrada USB, Receptor infrarrojo para control remoto

39. Sistema de recepcionAntena Interna, tipo “loop” para bandas IV y V de UHFCoaxil de 75 OhmsBanda de UHFLoop para canales 21 a 69 como mínimoAntena Externa, tipo “Yagui”, recepción de bandas IV y V y por lo menos canales de UHF 21 al 60. (Ver parámetros específicos para antenas externas)

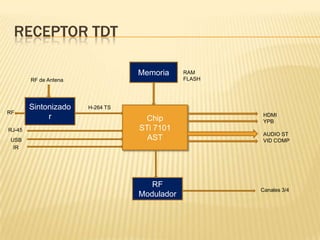

40. Receptor TDTMemoriaRAMFLASHRF de AntenaSintonizadorH-264 TSChipSTi 7101ASTRFHDMIYPBAUDIO STVID COMPRJ-45USBIRRFModuladorCanales 3/4
