1. CONECTIVIDAD
SATELITAL VSAT
EQUIPO DE TELECOMUNICACIONES
TALLER DE TECNOLOGÍAS PARA LA EDUCACIÓN :
PERÚEDUCA

2. VISIÓN GENERAL DE LAS
COMUNICACIONES POR SATÉLITE

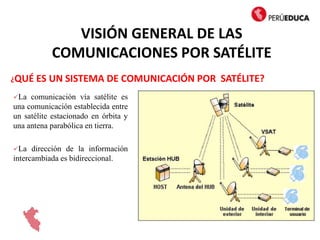

¿QUÉ ES UN SISTEMA DE COMUNICACIÓN POR SATÉLITE?
La comunicación vía satélite es
una comunicación establecida entre
un satélite estacionado en órbita y
una antena parabólica en tierra.
La dirección de la información
intercambiada es bidireccional.

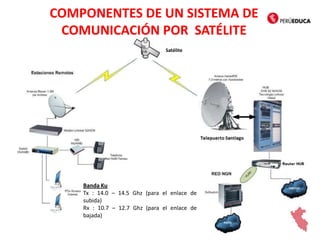

3. COMPONENTES DE UN SISTEMA DE
COMUNICACIÓN POR SATÉLITE
Banda Ku
Tx : 14.0 – 14.5 Ghz (para el enlace de
subida)
Rx : 10.7 – 12.7 Ghz (para el enlace de
bajada)
Satélite

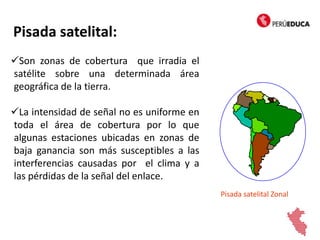

4. Pisada satelital:
Son zonas de cobertura que irradia el
satélite sobre una determinada área
geográfica de la tierra.
La intensidad de señal no es uniforme en
toda el área de cobertura por lo que
algunas estaciones ubicadas en zonas de
baja ganancia son más susceptibles a las
interferencias causadas por el clima y a
las pérdidas de la señal del enlace.
Pisada satelital Zonal

5. PIRE (potencia isotrópica radiada efectiva)
Es la potencia con que baja y llega la
señal del satélite hacia la antena de la
estación remota VSAT.
La PIRE determina el tamaño de las
antenas que serán usadas en las
estaciones remotas VSAT.
El uso de antenas más grandes en estas
áreas pueden compensar la pérdida de
la intensidad de la señal.
Tamaño de antena en las estaciones
remotas VSAT de la DIGETE
Mapa de Pisada Satelital

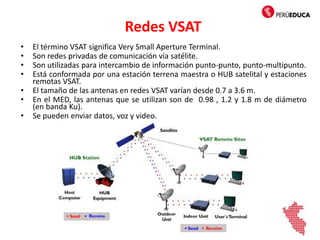

6. Redes VSAT
• El término VSAT significa Very Small Aperture Terminal.
• Son redes privadas de comunicación vía satélite.
• Son utilizadas para intercambio de información punto-punto, punto-multipunto.
• Está conformada por una estación terrena maestra o HUB satelital y estaciones
remotas VSAT.
• El tamaño de las antenas en redes VSAT varían desde 0.7 a 3.6 m.
• En el MED, las antenas que se utilizan son de 0.98 , 1.2 y 1.8 m de diámetro
(en banda Ku).
• Se pueden enviar datos, voz y video.

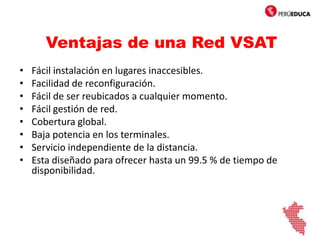

7. Ventajas de una Red VSAT
• Fácil instalación en lugares inaccesibles.
• Facilidad de reconfiguración.
• Fácil de ser reubicados a cualquier momento.
• Fácil gestión de red.
• Cobertura global.
• Baja potencia en los terminales.
• Servicio independiente de la distancia.
• Esta diseñado para ofrecer hasta un 99.5 % de tiempo de
disponibilidad.

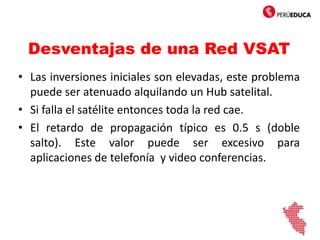

8. Desventajas de una Red VSAT
• Las inversiones iniciales son elevadas, este problema
puede ser atenuado alquilando un Hub satelital.
• Si falla el satélite entonces toda la red cae.
• El retardo de propagación típico es 0.5 s (doble
salto). Este valor puede ser excesivo para
aplicaciones de telefonía y video conferencias.

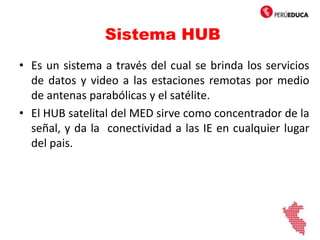

9. Sistema HUB
• Es un sistema a través del cual se brinda los servicios
de datos y video a las estaciones remotas por medio
de antenas parabólicas y el satélite.
• El HUB satelital del MED sirve como concentrador de la
señal, y da la conectividad a las IE en cualquier lugar
del pais.

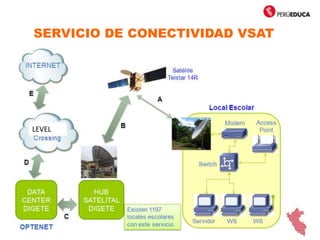

10. SERVICIO DE CONECTIVIDAD VSAT
LEVEL

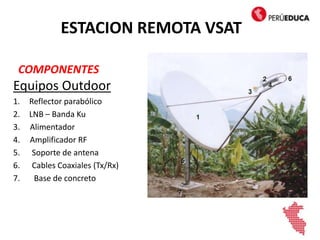

11. Equipos Outdoor
1. Reflector parabólico
2. LNB – Banda Ku
3. Alimentador
4. Amplificador RF
5. Soporte de antena
6. Cables Coaxiales (Tx/Rx)
7. Base de concreto
COMPONENTES
ESTACION REMOTA VSAT

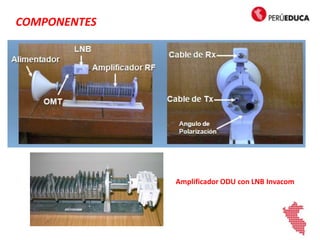

12. COMPONENTES
Amplificador ODU con LNB Invacom

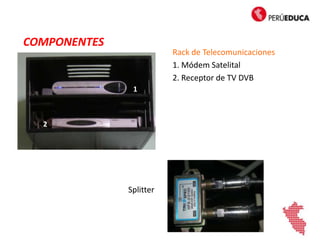

13. Rack de Telecomunicaciones
1. Módem Satelital
2. Receptor de TV DVB
Splitter
COMPONENTES
1
2

14. LAN
TRANSMIT
RECEIVE
SYSTEM
POWER
Receptor de TV DVB (Video Digital para Difusión), es el equipo
que nos permite la recepción de la señal de televisión, en forma
unidireccional, cuya salida hacia el TV puede ser a través de un
cable coaxial o cables RCA (audio y video).
Para visualizar el Canal Educativo es necesario que :
1. Si la conexión es por medio del cable RCA el TV debe estar
sintonizado en video.
2. Si la conexión es por medio del cable coaxial RG-6, el TV debe
estar sintonizado en canal 3 ó 4.
COMPONENTES

15. DIAGRAMA DE CONEXIONES DE EQUIPOS DE
UNA ESTACION REMOTA VSAT DE LA DIGETE

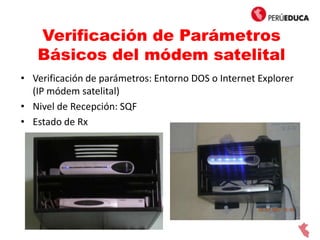

16. Verificación de Parámetros
Básicos del módem satelital
• Verificación de parámetros: Entorno DOS o Internet Explorer
(IP módem satelital)
• Nivel de Recepción: SQF
• Estado de Rx

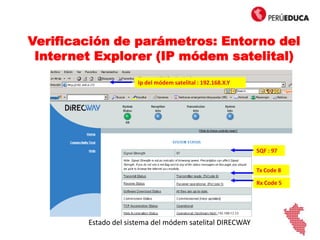

17. Verificación de parámetros: Entorno del
Internet Explorer (IP módem satelital)
Estado del sistema del módem satelital DIRECWAY
Ip del módem satelital : 192.168.X.Y
SQF : 97
Tx Code 8
Rx Code 5

18. Verificación de parámetros:
Entorno DOS (IP módem satelital)

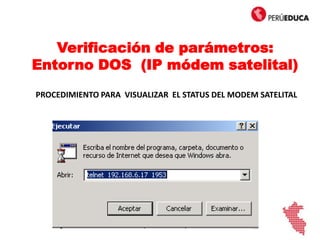

PROCEDIMIENTO PARA VISUALIZAR EL STATUS DEL MODEM SATELITAL

19. Verificación de parámetros:
Entorno DOS (IP módem satelital)

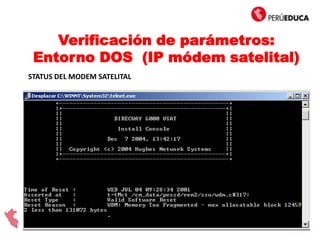

STATUS DEL MODEM SATELITAL

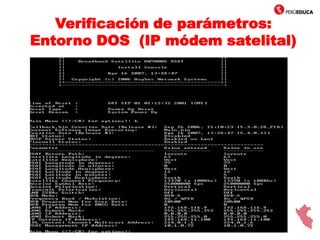

20. Verificación de parámetros:
Entorno DOS (IP módem satelital)

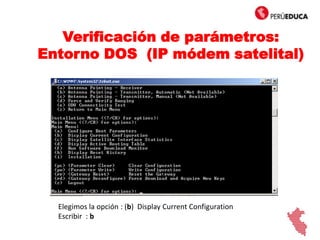

Elegimos la opción : (b) Display Current Configuration
Escribir : b
b

21. Verificación de parámetros:
Entorno DOS (IP módem satelital)
Elegimos la opción : (b) Display Current Configuration
Escribir : b
b

22. Nivel de Recepción SQF
Entramos al menú principal
Elegimos la opción (c): Display Satellite Interface Statistic
Escribir: c
c

23. Nivel de Recepción SQF

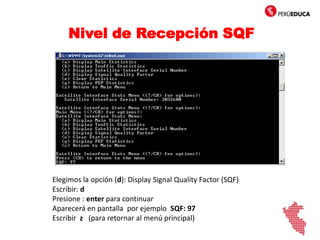

Elegimos la opción (d): Display Signal Quality Factor (SQF)
Escribir: d
Presione : enter para continuar

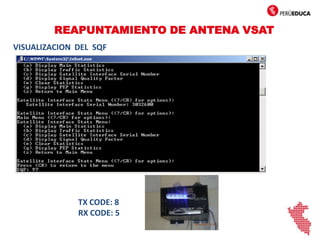

Aparecerá en pantalla por ejemplo SQF: 97
Escribir z (para retornar al menú principal)
d

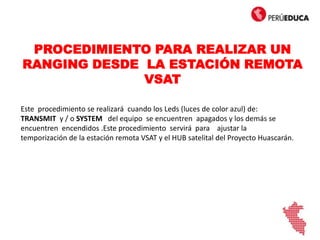

24. PROCEDIMIENTO PARA REALIZAR UN
RANGING DESDE LA ESTACIÓN REMOTA
VSAT
Este procedimiento se realizará cuando los Leds (luces de color azul) de:
TRANSMIT y / o SYSTEM del equipo se encuentren apagados y los demás se
encuentren encendidos .Este procedimiento servirá para ajustar la
temporización de la estación remota VSAT y el HUB satelital del Proyecto Huascarán.

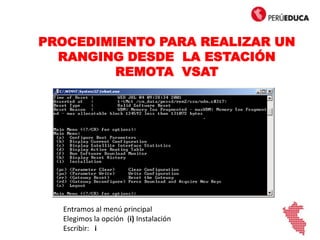

25. PROCEDIMIENTO PARA REALIZAR UN
RANGING DESDE LA ESTACIÓN
REMOTA VSAT
Entramos al menú principal
Elegimos la opción (i) Instalación
Escribir: i
i

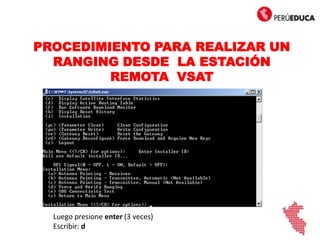

26. Luego presione enter (3 veces)
Escribir: d
d
PROCEDIMIENTO PARA REALIZAR UN
RANGING DESDE LA ESTACIÓN
REMOTA VSAT

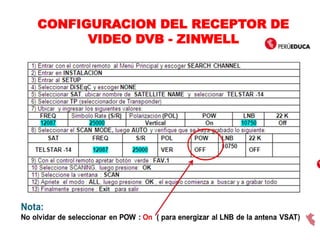

27. CONFIGURACION DEL RECEPTOR DE
VIDEO DVB - ZINWELL

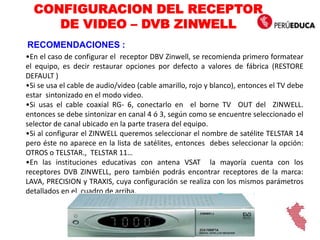

28. •En el caso de configurar el receptor DBV Zinwell, se recomienda primero formatear
el equipo, es decir restaurar opciones por defecto a valores de fábrica (RESTORE
DEFAULT )
•Si se usa el cable de audio/video (cable amarillo, rojo y blanco), entonces el TV debe
estar sintonizado en el modo video.
•Si usas el cable coaxial RG- 6, conectarlo en el borne TV OUT del ZINWELL.
entonces se debe sintonizar en canal 4 ó 3, según como se encuentre seleccionado el
selector de canal ubicado en la parte trasera del equipo.
•Si al configurar el ZINWELL queremos seleccionar el nombre de satélite TELSTAR 14
pero éste no aparece en la lista de satélites, entonces debes seleccionar la opción:
OTROS o TELSTAR., TELSTAR 11…
•En las instituciones educativas con antena VSAT la mayoría cuenta con los
receptores DVB ZINWELL, pero también podrás encontrar receptores de la marca:
LAVA, PRECISION y TRAXIS, cuya configuración se realiza con los mismos parámetros
detallados en el cuadro de arriba.
CONFIGURACION DEL RECEPTOR
DE VIDEO – DVB ZINWELL
RECOMENDACIONES :

29. CONFIGURACION DEL RECEPTOR DE
VIDEO – DVB ZINWELLProcedimiento:

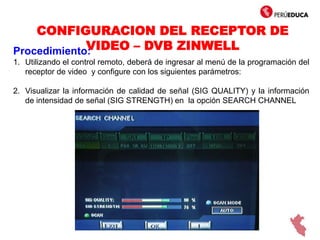

1. Utilizando el control remoto, deberá de ingresar al menú de la programación del
receptor de video y configure con los siguientes parámetros:
2. Visualizar la información de calidad de señal (SIG QUALITY) y la información
de intensidad de señal (SIG STRENGTH) en la opción SEARCH CHANNEL

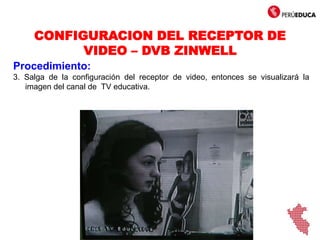

30. CONFIGURACION DEL RECEPTOR DE
VIDEO – DVB ZINWELL
Procedimiento:
3. Salga de la configuración del receptor de video, entonces se visualizará la
imagen del canal de TV educativa.

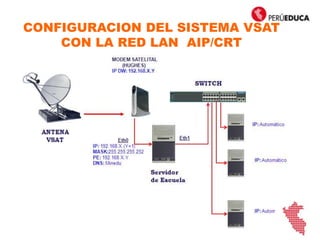

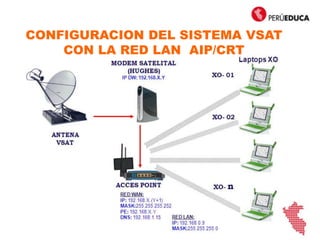

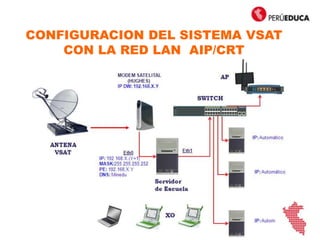

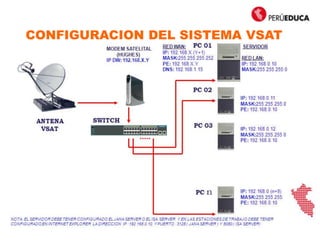

31. CONFIGURACION DEL SISTEMA VSAT
CON LA RED LAN AIP/CRT

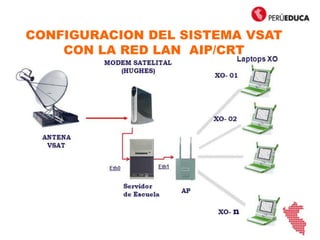

32. CONFIGURACION DEL SISTEMA VSAT
CON LA RED LAN AIP/CRT

33. CONFIGURACION DEL SISTEMA VSAT
CON LA RED LAN AIP/CRT

34. CONFIGURACION DEL SISTEMA VSAT
CON LA RED LAN AIP/CRT

35. CONFIGURACION DEL SISTEMA VSAT
CON LA RED LAN AIP/CRT

36. SEGURIDAD Y MANTENIMIENTO DE
EQUIPOS VSAT
DAT: La misión del Docente de Apoyo Tecnológico (DAT) consiste en dar
sostenibilidad con los conocimientos adquiridos por parte del Ministerio
de Educación a los equipos, instalaciones y capacitaciones entregadas.
Esta labor es voluntaria y premiada con el crecimiento de sus
comunidades.

37. SEGURIDAD Y MANTENIMIENTO DE
EQUIPOS VSAT

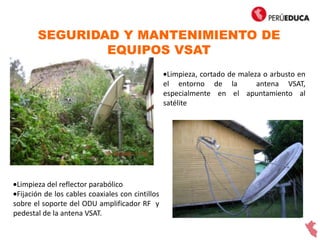

Limpieza, cortado de maleza o arbusto en
el entorno de la antena VSAT,
especialmente en el apuntamiento al
satélite
Limpieza del reflector parabólico
Fijación de los cables coaxiales con cintillos
sobre el soporte del ODU amplificador RF y
pedestal de la antena VSAT.

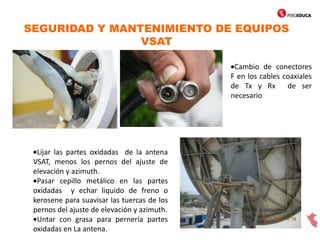

38. SEGURIDAD Y MANTENIMIENTO DE EQUIPOS
VSAT
Cambio de conectores
F en los cables coaxiales
de Tx y Rx de ser
necesario
Lijar las partes oxidadas de la antena
VSAT, menos los pernos del ajuste de
elevación y azimuth.
Pasar cepillo metálico en las partes
oxidadas y echar liquido de freno o
kerosene para suavisar las tuercas de los
pernos del ajuste de elevación y azimuth.
Untar con grasa para pernería partes
oxidadas en La antena.

39. SEGURIDAD Y MANTENIMIENTO DE
EQUIPOS VSAT

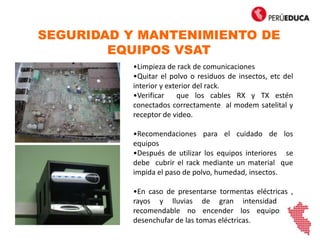

•Limpieza de rack de comunicaciones
•Quitar el polvo o residuos de insectos, etc del
interior y exterior del rack.
•Verificar que los cables RX y TX estén
conectados correctamente al modem satelital y
receptor de video.
•Recomendaciones para el cuidado de los
equipos
•Después de utilizar los equipos interiores se
debe cubrir el rack mediante un material que
impida el paso de polvo, humedad, insectos.
•En caso de presentarse tormentas eléctricas ,
rayos y lluvias de gran intensidad es
recomendable no encender los equipos y
desenchufar de las tomas eléctricas.

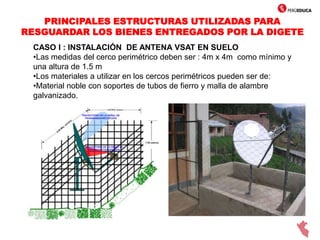

40. PRINCIPALES ESTRUCTURAS UTILIZADAS PARA
RESGUARDAR LOS BIENES ENTREGADOS POR LA DIGETE
CASO I : INSTALACIÓN DE ANTENA VSAT EN SUELO
•Las medidas del cerco perimétrico deben ser : 4m x 4m como mínimo y
una altura de 1.5 m
•Los materiales a utilizar en los cercos perimétricos pueden ser de:
•Material noble con soportes de tubos de fierro y malla de alambre
galvanizado.

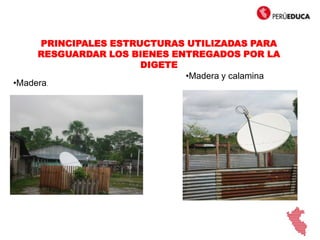

41. PRINCIPALES ESTRUCTURAS UTILIZADAS PARA
RESGUARDAR LOS BIENES ENTREGADOS POR LA
DIGETE
•Madera y calamina
•Madera.

42. PRINCIPALES ESTRUCTURAS UTILIZADAS PARA
RESGUARDAR LOS BIENES ENTREGADOS POR LA
DIGETE

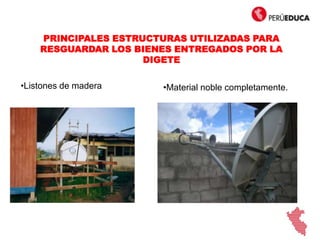

•Listones de madera •Material noble completamente.

43. PRINCIPALES ESTRUCTURAS UTILIZADAS PARA
RESGUARDAR LOS BIENES ENTREGADOS POR LA
DIGETE

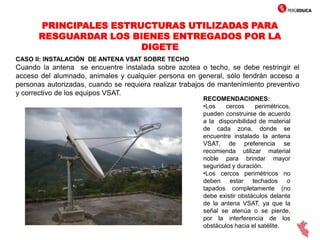

CASO II: INSTALACIÓN DE ANTENA VSAT SOBRE TECHO
Cuando la antena se encuentre instalada sobre azotea o techo, se debe restringir el
acceso del alumnado, animales y cualquier persona en general, sólo tendrán acceso a
personas autorizadas, cuando se requiera realizar trabajos de mantenimiento preventivo
y correctivo de los equipos VSAT.
RECOMENDACIONES:
•Los cercos perimétricos,
pueden construirse de acuerdo
a la disponibilidad de material
de cada zona, donde se
encuentre instalado la antena
VSAT, de preferencia se
recomienda utilizar material
noble para brindar mayor
seguridad y duración.
•Los cercos perimétricos no
deben estar techados o
tapados completamente (no
debe existir obstáculos delante
de la antena VSAT, ya que la
señal se atenúa o se pierde,
por la interferencia de los
obstáculos hacia el satélite.

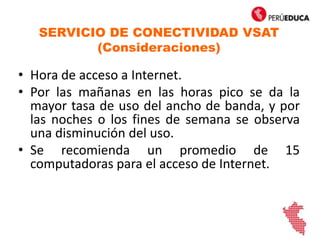

44. SERVICIO DE CONECTIVIDAD VSAT
(Consideraciones)
• Hora de acceso a Internet.
• Por las mañanas en las horas pico se da la
mayor tasa de uso del ancho de banda, y por
las noches o los fines de semana se observa
una disminución del uso.
• Se recomienda un promedio de 15
computadoras para el acceso de Internet.

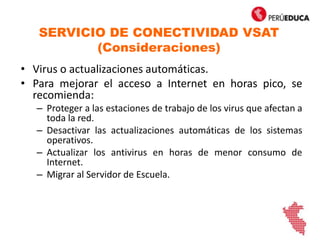

45. SERVICIO DE CONECTIVIDAD VSAT
(Consideraciones)
• Virus o actualizaciones automáticas.
• Para mejorar el acceso a Internet en horas pico, se
recomienda:
– Proteger a las estaciones de trabajo de los virus que afectan a
toda la red.
– Desactivar las actualizaciones automáticas de los sistemas
operativos.
– Actualizar los antivirus en horas de menor consumo de
Internet.
– Migrar al Servidor de Escuela.

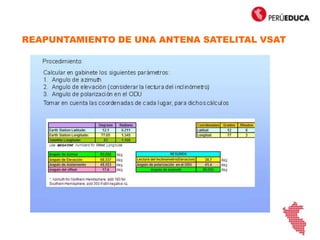

46. REAPUNTAMIENTO DE UNA ANTENA SATELITAL VSAT

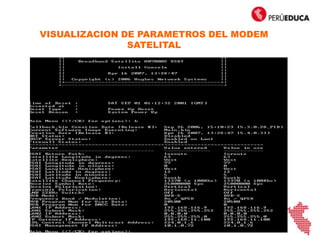

47. VISUALIZACION DE PARAMETROS DEL MODEM
SATELITAL

48. REAPUNTAMIENTO DE ANTENA VSAT

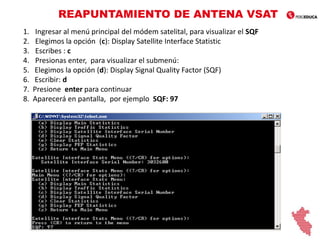

1. Ingresar al menú principal del módem satelital, para visualizar el SQF
2. Elegimos la opción (c): Display Satellite Interface Statistic
3. Escribes : c
4. Presionas enter, para visualizar el submenú:
5. Elegimos la opción (d): Display Signal Quality Factor (SQF)
6. Escribir: d
7. Presione enter para continuar
8. Aparecerá en pantalla, por ejemplo SQF: 97

49. REAPUNTAMIENTO DE ANTENA VSAT

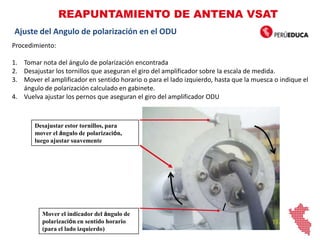

Ajuste del Angulo de polarización en el ODU
Procedimiento:
1. Tomar nota del ángulo de polarización encontrada
2. Desajustar los tornillos que aseguran el giro del amplificador sobre la escala de medida.
3. Mover el amplificador en sentido horario o para el lado izquierdo, hasta que la muesca o indique el
ángulo de polarización calculado en gabinete.
4. Vuelva ajustar los pernos que aseguran el giro del amplificador ODU
Desajustar estor tornillos, para
mover el ángulo de polarización,
luego ajustar suavemente
Mover el indicador del ángulo de
polarización en sentido horario
(para el lado izquierdo)

50. REAPUNTAMIENTO DE ANTENA VSAT

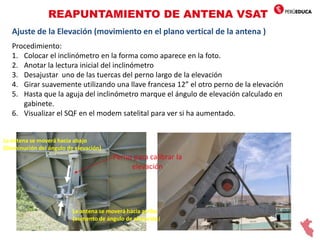

Ajuste de la Elevación (movimiento en el plano vertical de la antena )
Procedimiento:
1. Colocar el inclinómetro en la forma como aparece en la foto.
2. Anotar la lectura inicial del inclinómetro
3. Desajustar uno de las tuercas del perno largo de la elevación
4. Girar suavemente utilizando una llave francesa 12” el otro perno de la elevación
5. Hasta que la aguja del inclinómetro marque el ángulo de elevación calculado en
gabinete.
6. Visualizar el SQF en el modem satelital para ver si ha aumentado.
Perno para calibrar la
elevación
La antena se moverá hacia arriba
(aumento de ángulo de elevación)
La antena se moverá hacia abajo
(Disminución del ángulo de elevación)

51. REAPUNTAMIENTO DE ANTENA VSAT

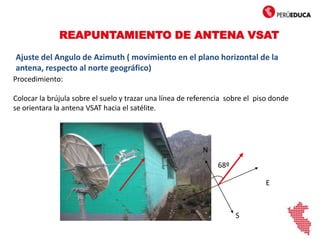

Ajuste del Angulo de Azimuth ( movimiento en el plano horizontal de la
antena, respecto al norte geográfico)
Procedimiento:
Colocar la brújula sobre el suelo y trazar una línea de referencia sobre el piso donde
se orientara la antena VSAT hacia el satélite.
N
S
w
E
68º

52. REAPUNTAMIENTO DE ANTENA VSAT
VISUALIZACION DEL SQF
TX CODE: 8
RX CODE: 5

53. REAPUNTAMIENTO DE ANTENA VSAT

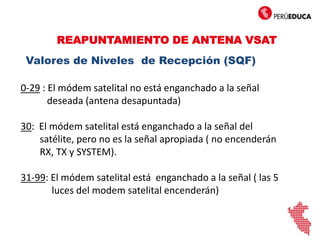

0-29 : El módem satelital no está enganchado a la señal
deseada (antena desapuntada)
30: El módem satelital está enganchado a la señal del
satélite, pero no es la señal apropiada ( no encenderán
RX, TX y SYSTEM).
31-99: El módem satelital está enganchado a la señal ( las 5
luces del modem satelital encenderán)
Valores de Niveles de Recepción (SQF)

54. DIAGNOSTICO Y SOLUCIONES A
PROBLEMAS DE CONECTIVIDAD

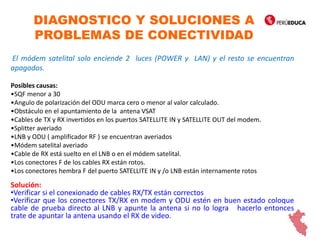

El módem satelital solo enciende 2 luces (POWER y LAN) y el resto se encuentran
apagados.
Posibles causas:
•SQF menor a 30
•Angulo de polarización del ODU marca cero o menor al valor calculado.
•Obstáculo en el apuntamiento de la antena VSAT
•Cables de TX y RX invertidos en los puertos SATELLITE IN y SATELLITE OUT del modem.
•Splitter averiado
•LNB y ODU ( amplificador RF ) se encuentran averiados
•Módem satelital averiado
•Cable de RX está suelto en el LNB o en el módem satelital.
•Los conectores F de los cables RX están rotos.
•Los conectores hembra F del puerto SATELLITE IN y /o LNB están internamente rotos
Solución:
•Verificar si el conexionado de cables RX/TX están correctos
•Verificar que los conectores TX/RX en modem y ODU estén en buen estado coloque
cable de prueba directo al LNB y apunte la antena si no lo logra hacerlo entonces
trate de apuntar la antena usando el RX de video.

55. DIAGNOSTICO Y SOLUCIONES A
PROBLEMAS DE CONECTIVIDAD

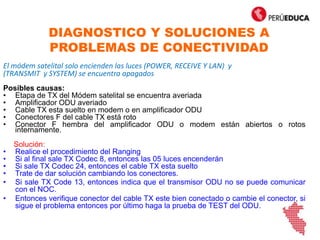

El módem satelital solo encienden las luces (POWER, RECEIVE Y LAN) y
(TRANSMIT y SYSTEM) se encuentra apagados
Posibles causas:
• Etapa de TX del Módem satelital se encuentra averiada
• Amplificador ODU averiado
• Cable TX esta suelto en modem o en amplificador ODU
• Conectores F del cable TX está roto
• Conector F hembra del amplificador ODU o modem están abiertos o rotos
internamente.
Solución:
• Realice el procedimiento del Ranging
• Si al final sale TX Codec 8, entonces las 05 luces encenderán
• Si sale TX Codec 24, entonces el cable TX esta suelto
• Trate de dar solución cambiando los conectores.
• Si sale TX Code 13, entonces indica que el transmisor ODU no se puede comunicar
con el NOC.
• Entonces verifique conector del cable TX este bien conectado o cambie el conector, si
sigue el problema entonces por último haga la prueba de TEST del ODU.

56. DIAGNOSTICO Y SOLUCIONES A
PROBLEMAS DE CONECTIVIDAD

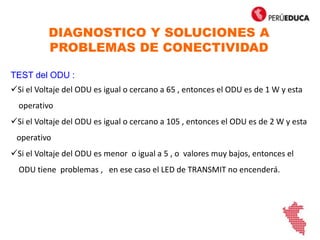

TEST del ODU :
Si el Voltaje del ODU es igual o cercano a 65 , entonces el ODU es de 1 W y esta
operativo
Si el Voltaje del ODU es igual o cercano a 105 , entonces el ODU es de 2 W y esta
operativo
Si el Voltaje del ODU es menor o igual a 5 , o valores muy bajos, entonces el
ODU tiene problemas , en ese caso el LED de TRANSMIT no encenderá.

57. DIAGNOSTICO Y SOLUCIONES A
PROBLEMAS DE CONECTIVIDAD

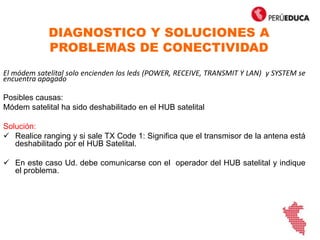

El módem satelital solo encienden los leds (POWER, RECEIVE, TRANSMIT Y LAN) y SYSTEM se
encuentra apagado
Posibles causas:
Módem satelital ha sido deshabilitado en el HUB satelital
Solución:
 Realice ranging y si sale TX Code 1: Significa que el transmisor de la antena está
deshabilitado por el HUB Satelital.
 En este caso Ud. debe comunicarse con el operador del HUB satelital y indique
el problema.

58. DIAGNOSTICO Y SOLUCIONES A
PROBLEMAS DE CONECTIVIDAD

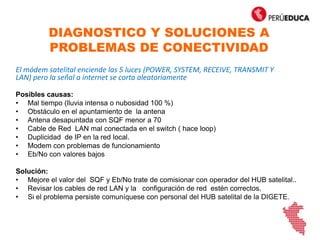

El módem satelital enciende las 5 luces (POWER, SYSTEM, RECEIVE, TRANSMIT Y
LAN) pero la señal a internet se corta aleatoriamente
Posibles causas:
• Mal tiempo (lluvia intensa o nubosidad 100 %)
• Obstáculo en el apuntamiento de la antena
• Antena desapuntada con SQF menor a 70
• Cable de Red LAN mal conectada en el switch ( hace loop)
• Duplicidad de IP en la red local.
• Modem con problemas de funcionamiento
• Eb/No con valores bajos
Solución:
• Mejore el valor del SQF y Eb/No trate de comisionar con operador del HUB satelital..
• Revisar los cables de red LAN y la configuración de red estén correctos.
• Si el problema persiste comuníquese con personal del HUB satelital de la DIGETE.

59. DIAGNOSTICO Y SOLUCIONES A
PROBLEMAS DE CONECTIVIDAD

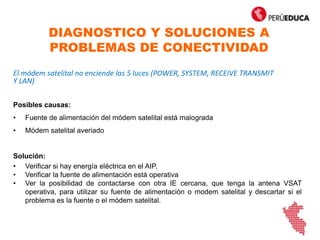

El módem satelital no enciende las 5 luces (POWER, SYSTEM, RECEIVE TRANSMIT
Y LAN)
Posibles causas:
• Fuente de alimentación del módem satelital está malograda
• Módem satelital averiado
Solución:
• Verificar si hay energía eléctrica en el AIP.
• Verificar la fuente de alimentación está operativa
• Ver la posibilidad de contactarse con otra IE cercana, que tenga la antena VSAT
operativa, para utilizar su fuente de alimentación o modem satelital y descartar si el
problema es la fuente o el módem satelital.

60. .Reapuntamiento de una antena VSAT
.Diagnóstico y soluciones a problemas de conectividad
PRACTICA DE ANTENAS VSAT

61. DIRECCIÓN GENERAL DE TECNOLOGÍAS EDUCATIVAS – MED:
Soporte técnico:
Teléfonos:
 01- 6155800 anexos: 21137, 21234
Telecomunicaciones e Informática:
Teléfonos:
 01- 6155800 anexos: 22031, 21277
 01-2122019 Hub Satelital
http://www.perueduca.pe

62. GRACIAS………..
