El telégrafo es un dispositivo para transmitir señales a distancia eléctricamente mediante códigos de puntos y rayas. El telégrafo de Hughes y el telégrafo de Baudot evolucionaron este concepto al usar ruedas giratorias de símbolos y códigos binarios respectivamente para transmitir caracteres más rápido. En 1850, las líneas telegráficas cruzaban América del Norte y Europa, pero conectar los continentes a través del océano fue un gran desafío que finalmente se logró con éxito con el

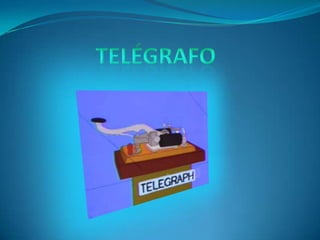

1. Telégrafo

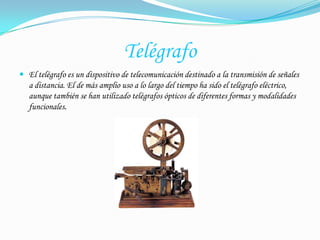

2. TelégrafoEl telégrafo es un dispositivo de telecomunicación destinado a la transmisión de señales a distancia. El de más amplio uso a lo largo del tiempo ha sido el telégrafo eléctrico, aunque también se han utilizado telégrafos ópticos de diferentes formas y modalidades funcionales.

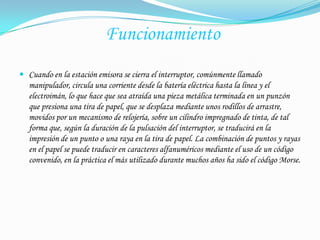

3. Funcionamiento Cuando en la estación emisora se cierra el interruptor, comúnmente llamado manipulador, circula una corriente desde la batería eléctrica hasta la línea y el electroimán, lo que hace que sea atraída una pieza metálica terminada en un punzón que presiona una tira de papel, que se desplaza mediante unos rodillos de arrastre, movidos por un mecanismo de relojería, sobre un cilindro impregnado de tinta, de tal forma que, según la duración de la pulsación del interruptor, se traducirá en la impresión de un punto o una raya en la tira de papel. La combinación de puntos y rayas en el papel se puede traducir en caracteres alfanuméricos mediante el uso de un código convenido, en la práctica el más utilizado durante muchos años ha sido el código Morse.

4. Telégrafo de HughesEl telégrafo de Huygens se basa en dos ruedas que contienen todos los símbolos o caracteres que se pueden transmitir y giran, sincronizadas, a la misma velocidad. Entonces, si en la rueda del transmisor tiene, digamos, la C abajo, el receptor también. Esto permite que, transmitiendo un pulso en el momento adecuado, el receptor imprima el carácter correspondiente. Como la velocidad de la transmisión depende del número de símbolos disponibles, éstos están separados en dos bancos (letras y números), de modo que comparten el mismo código una letra y un número.

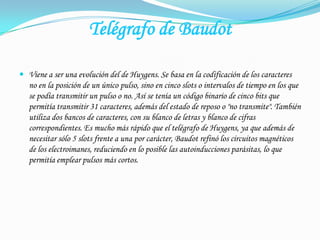

5. Telégrafo de BaudotViene a ser una evolución del de Huygens. Se basa en la codificación de los caracteres no en la posición de un único pulso, sino en cinco slots o intervalos de tiempo en los que se podía transmitir un pulso o no. Así se tenía un código binario de cinco bits que permitía transmitir 31 caracteres, además del estado de reposo o "no transmite". También utiliza dos bancos de caracteres, con su blanco de letras y blanco de cifras correspondientes. Es mucho más rápido que el telégrafo de Huygens, ya que además de necesitar sólo 5 slots frente a una por carácter, Baudot refinó los circuitos magnéticos de los electroimanes, reduciendo en lo posible las autoinducciones parásitas, lo que permitía emplear pulsos más cortos.

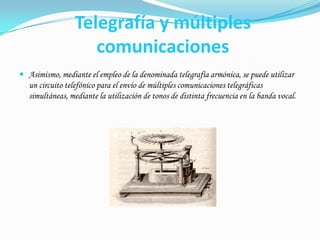

6. Telegrafía y múltiples comunicacionesAsimismo, mediante el empleo de la denominada telegrafía armónica, se puede utilizar un circuito telefónico para el envío de múltiples comunicaciones telegráficas simultáneas, mediante la utilización de tonos de distinta frecuencia en la banda vocal.

7. Líneas telegráficas cruzan los maresPara 1850 el telégrafo eléctrico se había extendido por toda la América del Norte, a Inglaterra y a muchas partes de Europa. Aunque los alambres aéreos tuvieron mucho éxito en la tierra, siempre se detenían abruptamente a la orilla del océano. El cable del Estrecho de Dover no se había protegido suficientemente. Solo los extremos en cada playa se habían acorazado en tubos de plomo. Aunque el cable funcionó hasta cierto grado antes de cortarlo el pescador, las señales procedentes de ambos lados del canal estaban confusas. No se reconocía el hecho de que a pesar de estar debidamente aislado, el cable se altera mucho cuando está sumergido.

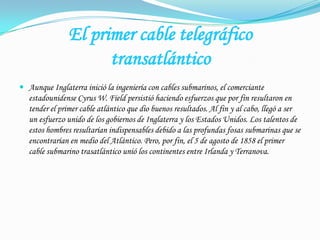

8. El primer cable telegráficotransatlánticoAunque Inglaterra inició la ingeniería con cables submarinos, el comerciante estadounidense Cyrus W. Field persistió haciendo esfuerzos que por fin resultaron en tender el primer cable atlántico que dio buenos resultados. Al fin y al cabo, llegó a ser un esfuerzo unido de los gobiernos de Inglaterra y los Estados Unidos. Los talentos de estos hombres resultarían indispensables debido a las profundas fosas submarinas que se encontrarían en medio del Atlántico. Pero, por fin, el 5 de agosto de 1858 el primer cable submarino trasatlántico unió los continentes entre Irlanda y Terranova.
