1. EL TELEGRAFO

2. Introducción Telégrafo, del griego tele que significa lejos y grapho , escribir. Significado: escribir a distancia.

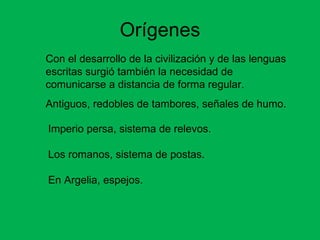

3. Orígenes Con el desarrollo de la civilización y de las lenguas escritas surgió también la necesidad de comunicarse a distancia de forma regular. Antiguos, redobles de tambores, señales de humo. Imperio persa, sistema de relevos. Los romanos, sistema de postas. En Argelia, espejos.

4. L a palabra telégrafo proviene de las palabras griegas tele que significa lejos y grapho , escribir . Su significado es “escribir a distancia”. La telegrafía tiene orígenes muy antiguos. Sus antecedentes más remotos se encuentran en los redobles de tambores y en las señales de humo. LA TELEGRAFÍA

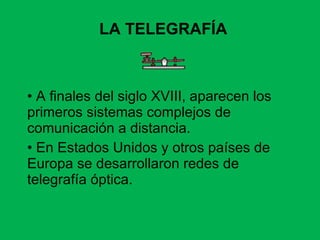

5. A finales del siglo XVIII, aparecen los primeros sistemas complejos de comunicación a distancia. En Estados Unidos y otros países de Europa se desarrollaron redes de telegrafía óptica. LA TELEGRAFÍA

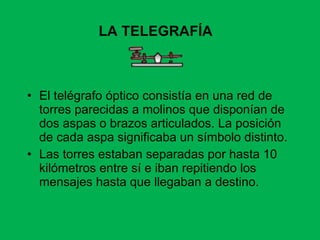

6. El telégrafo óptico consistía en una red de torres parecidas a molinos que disponían de dos aspas o brazos articulados. La posición de cada aspa significaba un símbolo distinto. Las torres estaban separadas por hasta 10 kilómetros entre sí e iban repitiendo los mensajes hasta que llegaban a destino. LA TELEGRAFÍA

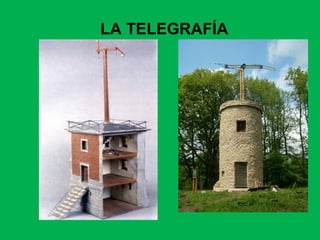

7. LA TELEGRAFÍA

8. Telégrafo de Chappé Inventor francés que en 1792 demostró un sistema de telegrafía óptica que se extendió por toda Francia. Este fue el primer sistema práctico de telecomunicaciones , y puede considerarse a Chappe como el primer magnate de las comunicaciones. LA TELEGRAFÍA

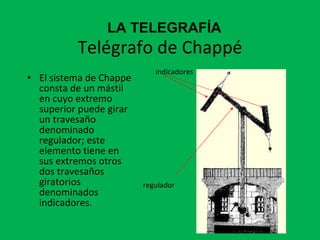

9. Telégrafo de Chappé El sistema de Chappe consta de un mástil en cuyo extremo superior puede girar un travesaño denominado regulador; este elemento tiene en sus extremos otros dos travesaños giratorios denominados indicadores. regulador indicadores LA TELEGRAFÍA

10. Telégrafo de Chappé Cada indicador puede adoptar ocho posiciones, separadas entre sí 45. No obstante, para evitar errores, no se emplea la que se solapa con el regulador. Por tanto, quedan siete posiciones útiles, que dan lugar a cuarenta y nueve combinaciones entre los dos indicadores. A su vez, el regulador puede adoptar dos posiciones, horizontal y vertical, que elevan a ciento noventa y seis el número de combinaciones posibles. LA TELEGRAFÍA

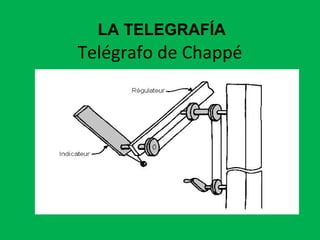

11. Telégrafo de Chappé LA TELEGRAFÍA

12. Telégrafo de Chappé Mecanismo complejo. Requiere el uso de tres manivelas. No puede utilizarse por la noche No tiene el centro de gravedad fijo LA TELEGRAFÍA

13. Telégrafo de Betancourt El tinerfeño Agustín de Betancourt fue uno de los ingenieros más prestigiosos de Europa Logró avances considerables respecto al telégrafo óptico de Chappé, tanto en velocidad de transmisión como en seguridad a la hora de captar los mensajes de una torre a otra LA TELEGRAFÍA

14. Telégrafo de Betancourt El telégrafo consistía en un brazo móvil, llamado flecha, que podía girar respecto de su centro de gravedad. Se dispuso que cada 10º configuraba una nueva posición,resultando un total de 36 posiciones. Esto es suficiente para un alfabeto de de 10 dígitos (0a 9) y 26 letras LA TELEGRAFÍA

15. Telégrafo de Murray George Murray creó el sistema británico de telegrafía. El sistema de Murray, con su codificación binaria de las letras y signos, la base de la telegrafía moderna y la informática LA TELEGRAFÍA

16. Telégrafo de Mathé Su aparato constaba de un bastidor con tres franjas negras alternadas con otras blancas o vacías más anchas, interrumpidas todas ellas en el centro, dejando una columna abierta por la que se movía vertical­mente una pieza de altura igual a la de las franjas negras. Esta pieza, llamada indicador, podía adoptar doce posiciones con respecto a las franjas, según estuviera en el centro de las blancas, en éstas, tangente a una de las negras adyacentes, o coincidiendo con las negras. Cada una de las doce posiciones correspondía a uno de los signos 0, 1, 2, 3, 4, 5, 6, 7, 8, 9, m, x. LA TELEGRAFÍA

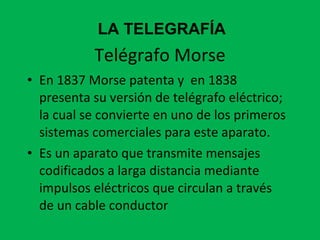

17. Telégrafo Morse En 1837 Morse patenta y en 1838 presenta su versión de telégrafo eléctrico; la cual se convierte en uno de los primeros sistemas comerciales para este aparato. Es un aparato que transmite mensajes codificados a larga distancia mediante impulsos eléctricos que circulan a través de un cable conductor LA TELEGRAFÍA

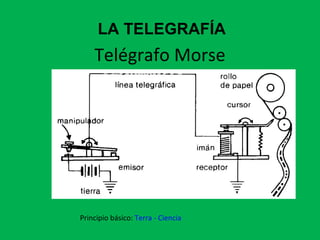

18. Telégrafo Morse LA TELEGRAFÍA Principio básico: Terra - Ciencia

19. El telégrafo eléctrico

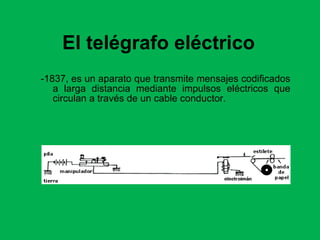

20. El telégrafo eléctrico -1837, es un aparato que transmite mensajes codificados a larga distancia mediante impulsos eléctricos que circulan a través de un cable conductor.

21. EL ELECTROIMÁN

22. EL ELECTROIMÁN 1. Aseguramos un extremo del alambre al tornillo, dejando algunos centímetros libres al costado. 2. El siguiente paso fue enrollar el alambre sobre el tornillo en capas, yendo hacia delante y hacia atrás hasta utilizar casi los 250 cm de alambre en su totalidad, dejando algunos centímetros sin usar.

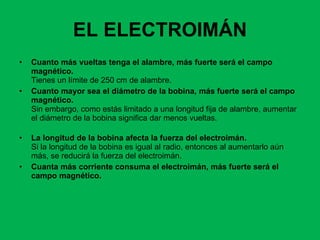

23. EL ELECTROIMÁN Cuanto más vueltas tenga el alambre, más fuerte será el campo magnético. Tienes un límite de 250 cm de alambre. Cuanto mayor sea el diámetro de la bobina, más fuerte será el campo magnético. Sin embargo, como estás limitado a una longitud fija de alambre, aumentar el diámetro de la bobina significa dar menos vueltas. La longitud de la bobina afecta la fuerza del electroimán. Si la longitud de la bobina es igual al radio, entonces al aumentarlo aún más, se reducirá la fuerza del electroimán. Cuanta más corriente consuma el electroimán, más fuerte será el campo magnético.

24. PROYECTO Reductora Pulsador Electroimán Mecanismo Zumbador EMISOR RECEPTOR Telégrafo de Morse

25. FIN TELEMATICA Y COMUNICACIÓN José Manuel Galvis Borda Lugo Larota Ricardo DOCENTE
