Este documento describe el diseño y construcción de una piscina, incluyendo la excavación del suelo, la instalación de una losa de concreto, la colocación de mosaicos en el fondo y las paredes, y la instalación de equipos como filtros de arena, iluminación LED, y una escalera de acero inoxidable. El proceso también incluyó la construcción de cuartos de máquinas y baños asociados con la piscina.

1. PPS.
DISEÑO Y SISTEMA
CONSTRUCTIVO DE
PISCINA. clínica 2018.
Elmer Misael Martínez Pascual 03 - 7836

2. 7,2 H.P. -
7,6 H.P.
APTA
PARA
BAÑOS.
P.H. < 7 = ACIDA.
P.H. > 7 = ALCALINA

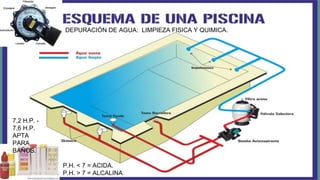

DEPURACIÓN DE AGUA: LIMPIEZA FISICA Y QUIMICA.

3. 134.28 M3
Tiempo de recirculación de agua es de 6 horas.
no sujeta a ninguna normativa higiénica sanitaria

5. ESTABILIZACIÓN DEL SUELO (fondo vaso).
LODOCRETO ( espesor 0.20 mts)

6. Instalación Succión de Fondo o Sumidero.
tubo PVC de 2”.
250 psi.
hacia cuarto maquinas,
sistema de filtración
drenar ( limpieza).

7. Succión de Fondo.
Entrada de 2”
Entrada de 1 ½”

8. Instalación de Succión de Fondo o Sumidero.

9. ARMADO DE LOSA (Vaso Piscina).
Armado de parrilla No 3 @ 0.20 en ambos sentidos.
doble emparrillado.
Pines de No 4 @ agujero de block.
solera de 0.20 x 0.25 4 No. 4 + est. No2 @ 0.15

10. Fundición Losa (Vaso Piscina).
Concreto 3,000 psi.

11. Proceso de Fundición.

12. Paredes Laterales (Vaso Piscina). block de 0.14 x 0.19 x 0.39
clase B. rojo Alta resistencia 100

13. Instalación de Nichos en Pared Para Iluminación led

14. Armado de Solera Final.

15. Nicho Lámpara

16. Instalación de Retornos o Jets.

17. Instalación de Retornos o Jets

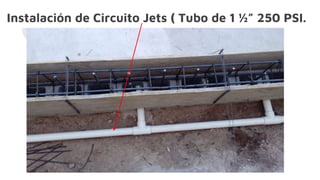

18. Instalación de Circuito Jets ( Tubo de 1 ½” 250 PSI.

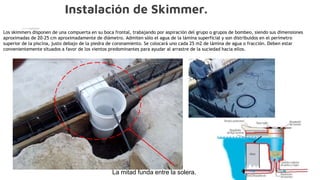

19. Instalación de Skimmer.
La mitad funda entre la solera.
Los skimmers disponen de una compuerta en su boca frontal, trabajando por aspiración del grupo o grupos de bombeo, siendo sus dimensiones
aproximadas de 20-25 cm aproximadamente de diámetro. Admiten sólo el agua de la lámina superficial y son distribuidos en el perímetro
superior de la piscina, justo debajo de la piedra de coronamiento. Se colocará uno cada 25 m2 de lámina de agua o fracción. Deben estar
convenientemente situados a favor de los vientos predominantes para ayudar al arrastre de la suciedad hacia ellos.

20. Fundición de Solera Final e Instalación Skimmer .
También existe la toma de barredera, la cual debe de ubicarse unos 15 cm por debajo de ese nivel máximo de agua. Esta sirve
para poder conducir la aspiración que realizamos de limpieza del fondo del vaso para enviarlo directamente a filtro.

21. Armado Losa Fondo y Fundición de Piscina
Chapoteo.

22. Armado y Encofrado pared Piscina
Chapoteo.
Armado de hierro No. 4 @ 0.15 mts Ambos Sentidos.
Mangas de tubo de 1 ½” para llenado y vaciado.

23. Cuarto Maquinas, Acometidas Hidráulicas y
Eléctricas.
Mangas Iluminación Lámparas.
Mangas Succión de Fondo, hacia
sistema de filtración drenar ( limpieza).

24. Levantado de Cuarto Maquinas.
Pin No. 4 cada agujero block.
Nivel. Altura fondo piscina
Block de 0.14 x 0.19 x 0.39

25. Armado y Fundición de Losa Cuarto
Maquinas.
Nivel de losa altura, piso ( piscina).
Mangas electricas hacia, duchas,
vestidores y iluminación parqueo.

26. Conexión Instalaciones Hidraulicas y
Electricas en Mangas Cuarto Maquinas

27. Conexión Instalaciones Hidraulicas y
Electricas en Mangas Cuarto Maquinas
conexión a nivel de succión de fondo.

28. Circuito Cerrado Jets
parte posterior de nicho lámpara, conexión acometida
eléctrica.

29. Conexiones Hidráulicas y Eléctricas.

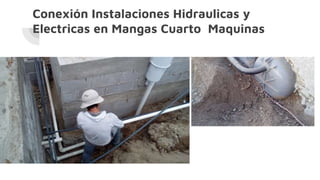

30. Conexión Instalaciones Hidraulicas y
Electricas en Mangas Cuarto Maquinas

31. Conexión Instalaciones Hidraulicas y
Electricas en Mangas Cuarto Maquinas

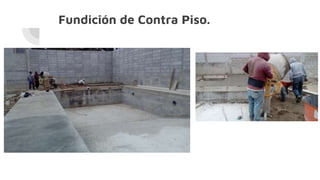

32. Fundición de Contra Piso.

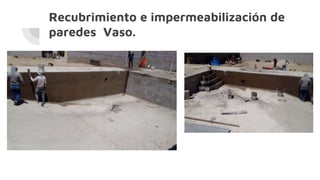

33. Recubrimiento e impermeabilización de
paredes Vaso.

34. Curado de Paredes Impermeabilizadas.
½” Cana en esquinas piscina.

35. Colocación de Mallas (mosaicos).
pega con: ADHESIVO PSP BLANCO (AMU).

36. Colocación de solid mix blue mosaico
32.7 x 32.7 (87 m2)

37. Colocación de solid mix blue mosaico
32.7 x 32.7 (87 m2)

38. Colocación de solid mix blue mosaico
32.7 x 32.7 (87 m2)

39. Colocación de solid mix blue mosaico
32.7 x 32.7 (87 m2)

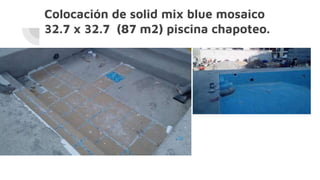

40. Colocación de solid mix blue mosaico
32.7 x 32.7 (87 m2) piscina chapoteo.

41. Instalación de Lámparas led.

42. REFLECTORES ASTROLITE
Los reflectores Astrolite para albercas, están
disponibles en modelos con aro en acero inoxidable y/o
en termoplástico, ambos resistentes a la corrosión.
La serie AstroLite es una de las mejores lámparas de
luz blanca para iluminar su alberca.
Características
● Marca: Hayward
● AstroLite 500W, 110V, cable de 15 pies.
● AstroLite 300W, 12V, cable de 15 pies
● Diseño en acero inoxidable pulido
● Equipado con switch de protección térmica
automático.

43. Colocación de Borde y Losetas (Laja beige).
74 unidades bordillo para piscina coralina beige clara de 0.30 x 0.50
810 unidades loseta travertino beige claro de 0.40 x 0.40

44. Colocación de Borde y Losetas (Laja beige).

45. Instalación de Durock en Baños y
Vestidores.

46. Instalación de Durock en Baños y
Vestidores.
ducha M. ducha H.
V.H
V.M
S.S.M.
S.S.H.

47. Instalación Eléctrica Cuarto Maquinas.
Transformadores iluminación piscina
acometida principal.

48. Cuarto Maquinas Instalación Hidráulica.

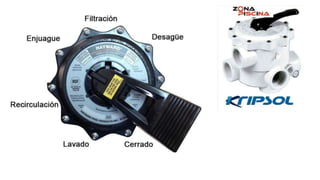

El sistema de filtrado está mandado a través de una válvula selectora de 6 vías la cual permite los procesos siguientes:
- Filtrado
- Lavado
- Recirculación, para que el agua no pase por el filtro
- Enjuague de las conducciones
- Posición de cerrado cuando el filtrado está en desuso
Su diseño, básicamente funcional, ofrece una amplia gama de posibilidades de acoplamiento a cualquier instalación, asegurando una
perfecta estanqueidad y un cómodo manejo.
succión.
skimmer 1.
skimmer 2.
drenaje.
retornos.

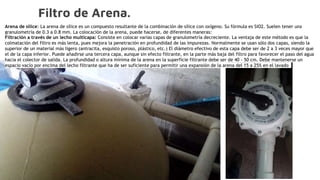

49. Filtro de Arena.
Arena de sílice: La arena de sílice es un compuesto resultante de la combinación de sílice con oxígeno. Su fórmula es SiO2. Suelen tener una
granulometría de 0.3 a 0.8 mm. La colocación de la arena, puede hacerse, de diferentes maneras:
Filtración a través de un lecho multicapa: Consiste en colocar varias capas de granulometría decreciente. La ventaja de este método es que la
colmatación del filtro es más lenta, pues mejora la penetración en profundidad de las impurezas. Normalmente se usan sólo dos capas, siendo la
superior de un material más ligero (antracita, esquisto poroso, plástico, etc.) El diámetro efectivo de esta capa debe ser de 2 a 3 veces mayor que
el de la capa inferior. Puede añadirse una tercera capa, aunque sin efecto filtrante, en la parte más baja del filtro para favorecer el paso del agua
hacia el colector de salida. La profundidad o altura mínima de la arena en la superficie filtrante debe ser de 40 - 50 cm. Debe mantenerse un
espacio vacío por encima del lecho filtrante que ha de ser suficiente para permitir una expansión de la arena del 15 a 25% en el lavado

52. Cuarto Maquinas Instalación Hidráulica.

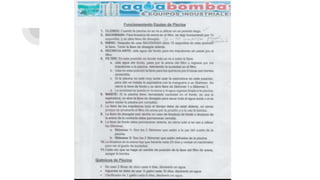

53. Químicos de Piscina.
se usan 2 libras de cloro cada 4 días, disolverlo en agua.
Alguicida se debe usar ½ galón cada 10 días, disolverlo en agua.
Clarificador de 1 galón cada 8 días, disolverlo en agua.

55. Llenado Agua al Vaso Piscina.

56. Llenado y Limpieza fondo.
Se conecta a uno de los skimmer, se cierran las llaves de paso, de los
otros skimmer y la succión de fondo para poder aspirar.

57. Recirculación de Agua.

58. ESCALERA PARA ALBERCA PANDA
Las escaleras Panda tienen un acabado limpio y brillante característico, gracias a un acero inoxidable de la mayor calidad y de los métodos de fabricación especialmente
concebidos para dar este resplandor de larga duración.
● Marca: PANDA
● Modelos: 012-016-A-001
● Material: Acero inoxidable
● Escalones: De 2 a 3
● Tuberia: 42 mm
● Bases: Plásticas para evitar ralladuras a la piscina
● Seguridad en cada peldaño
● Peldaños en acero inoxidable
● Su diseño garantiza una seguridad contra todo tipo de deslizamientos o caídas.

59. GRACIAS.
