1. Cristhian A. Montalvo
Juan Isaza Duque

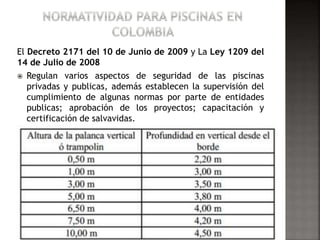

2. El Decreto 2171 del 10 de Junio de 2009 y La Ley 1209 del
14 de Julio de 2008
 Regulan varios aspectos de seguridad de las piscinas
privadas y publicas, además establecen la supervisión del
cumplimiento de algunas normas por parte de entidades
publicas; aprobación de los proyectos; capacitación y
certificación de salvavidas.

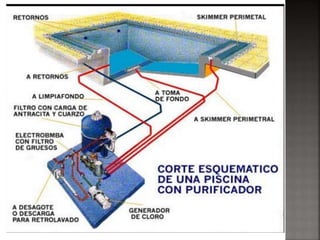

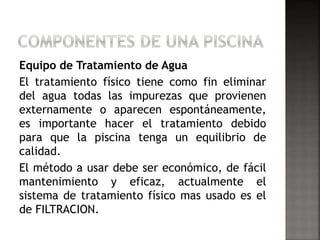

3. Equipo de Tratamiento de Agua
El tratamiento físico tiene como fin eliminar
del agua todas las impurezas que provienen
externamente o aparecen espontáneamente,
es importante hacer el tratamiento debido
para que la piscina tenga un equilibrio de
calidad.
El método a usar debe ser económico, de fácil
mantenimiento y eficaz, actualmente el
sistema de tratamiento físico mas usado es el
de FILTRACION.

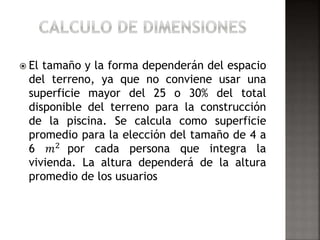

7.  El tamaño y la forma dependerán del espacio
del terreno, ya que no conviene usar una
superficie mayor del 25 o 30% del total
disponible del terreno para la construcción
de la piscina. Se calcula como superficie
promedio para la elección del tamaño de 4 a
6 푚2 por cada persona que integra la
vivienda. La altura dependerá de la altura
promedio de los usuarios

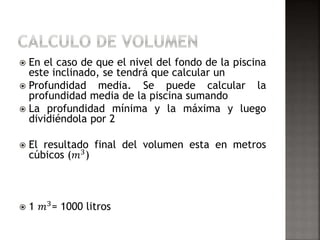

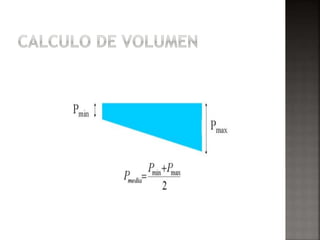

8.  En el caso de que el nivel del fondo de la piscina
este inclinado, se tendrá que calcular un
 Profundidad media. Se puede calcular la
profundidad media de la piscina sumando
 La profundidad mínima y la máxima y luego
dividiéndola por 2
 El resultado final del volumen esta en metros
cúbicos (푚3)
 1 푚3= 1000 litros

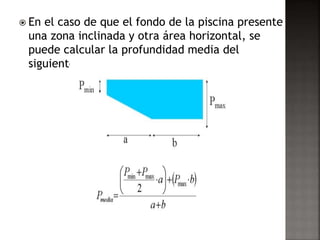

10.  En el caso de que el fondo de la piscina presente
una zona inclinada y otra área horizontal, se
puede calcular la profundidad media del
siguiente modo

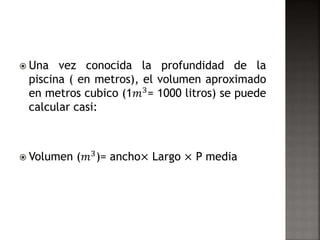

11.  Una vez conocida la profundidad de la
piscina ( en metros), el volumen aproximado
en metros cubico (1푚3= 1000 litros) se puede
calcular casi:
 Volumen (푚3)= ancho× Largo × P media

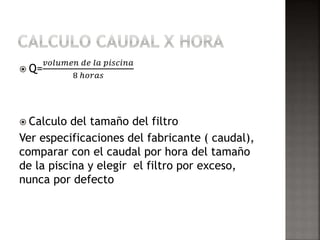

12.  Q=
푣표푙푢푚푒푛 푑푒 푙푎 푝푖푠푐푖푛푎
8 ℎ표푟푎푠

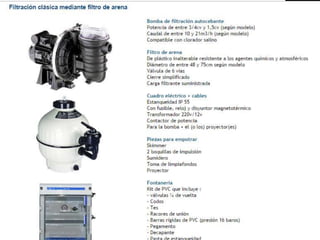

 Calculo del tamaño del filtro
Ver especificaciones del fabricante ( caudal),
comparar con el caudal por hora del tamaño
de la piscina y elegir el filtro por exceso,
nunca por defecto

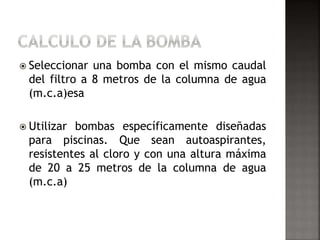

13.  Seleccionar una bomba con el mismo caudal
del filtro a 8 metros de la columna de agua
(m.c.a)esa
 Utilizar bombas específicamente diseñadas
para piscinas. Que sean autoaspirantes,
resistentes al cloro y con una altura máxima
de 20 a 25 metros de la columna de agua
(m.c.a)

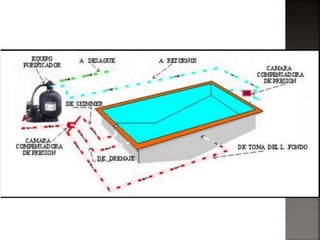

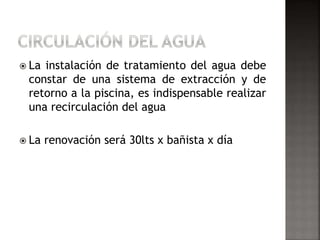

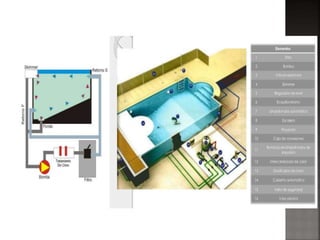

14.  La instalación de tratamiento del agua debe
constar de una sistema de extracción y de
retorno a la piscina, es indispensable realizar
una recirculación del agua
 La renovación será 30lts x bañista x día

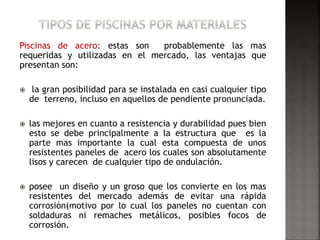

16. Piscinas de acero: estas son probablemente las mas
requeridas y utilizadas en el mercado, las ventajas que
presentan son:
 la gran posibilidad para se instalada en casi cualquier tipo
de terreno, incluso en aquellos de pendiente pronunciada.
 las mejores en cuanto a resistencia y durabilidad pues bien
esto se debe principalmente a la estructura que es la
parte mas importante la cual esta compuesta de unos
resistentes paneles de acero los cuales son absolutamente
lisos y carecen de cualquier tipo de ondulación.
 posee un diseño y un groso que los convierte en los mas
resistentes del mercado además de evitar una rápida
corrosión(motivo por lo cual los paneles no cuentan con
soldaduras ni remaches metálicos, posibles focos de
corrosión.

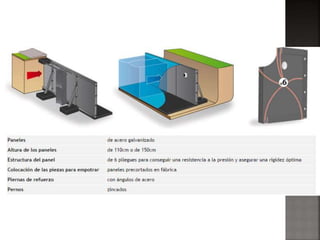

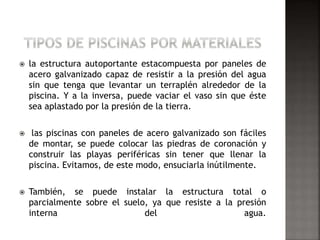

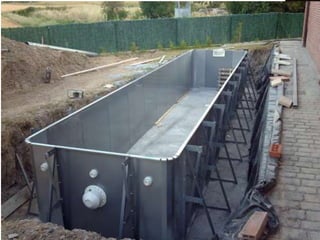

17.  la estructura autoportante estacompuesta por paneles de
acero galvanizado capaz de resistir a la presión del agua
sin que tenga que levantar un terraplén alrededor de la
piscina. Y a la inversa, puede vaciar el vaso sin que éste
sea aplastado por la presión de la tierra.
 las piscinas con paneles de acero galvanizado son fáciles
de montar, se puede colocar las piedras de coronación y
construir las playas periféricas sin tener que llenar la
piscina. Evitamos, de este modo, ensuciarla inútilmente.
 También, se puede instalar la estructura total o
parcialmente sobre el suelo, ya que resiste a la presión
interna del agua.

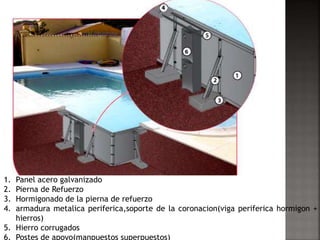

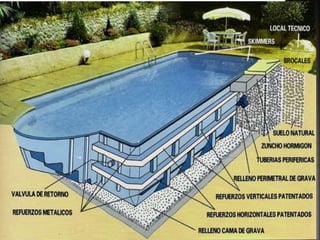

18. 1. Panel acero galvanizado
2. Pierna de Refuerzo
3. Hormigonado de la pierna de refuerzo
4. armadura metalica periferica,soporte de la coronacion(viga periferica hormigon +
hierros)
5. Hierro corrugados
6. Postes de apoyo(manpuestos superpuestos)

21. Piscinas de Poliester: estas constituyen una alternativa muy interesante
(y ciertamente mas economicas)frente a las piscinas de hormigon o de
acero .
Un casco de poliéster es una verdadera piscina construida en fábrica, en
un solo bloque a partir de un molde que tiene la forma de la piscina. Se
compone de fibras y de resina de poliéster, un material muy resistente e
imputrecible.
El conjunto está cubierto por una capa de resina sintética y el gel coat
le proporciona su color final y le otorga un acabado perfectamente liso.
El casco se entrega directamente desde la fábrica hasta el lugar donde
se tiene que montar la piscina.
La piscina con casco de poliéster presenta las ventajas siguientes :
- Instalación y montaje muy rápidos.
- Gracias a su fabricación en un solo bloque y la calidad del poliéster, el
casco es perfectamente estanco.

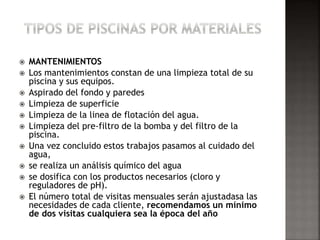

24.  MANTENIMIENTOS
 Los mantenimientos constan de una limpieza total de su
piscina y sus equipos.
 Aspirado del fondo y paredes
 Limpieza de superficie
 Limpieza de la linea de flotación del agua.
 Limpieza del pre-filtro de la bomba y del filtro de la
piscina.
 Una vez concluido estos trabajos pasamos al cuidado del
agua,
 se realiza un análisis químico del agua
 se dosifica con los productos necesarios (cloro y
reguladores de pH).
 El número total de visitas mensuales serán ajustadasa las
necesidades de cada cliente, recomendamos un mínimo
de dos visitas cualquiera sea la época del año

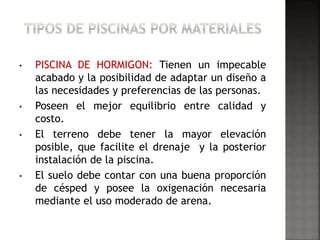

25. • PISCINA DE HORMIGON: Tienen un impecable
acabado y la posibilidad de adaptar un diseño a
las necesidades y preferencias de las personas.
• Poseen el mejor equilibrio entre calidad y
costo.
• El terreno debe tener la mayor elevación
posible, que facilite el drenaje y la posterior
instalación de la piscina.
• El suelo debe contar con una buena proporción
de césped y posee la oxigenación necesaria
mediante el uso moderado de arena.

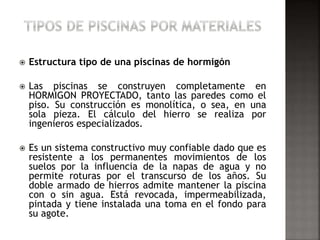

26.  Estructura tipo de una piscinas de hormigón
 Las piscinas se construyen completamente en
HORMIGON PROYECTADO, tanto las paredes como el
piso. Su construcción es monolítica, o sea, en una
sola pieza. El cálculo del hierro se realiza por
ingenieros especializados.
 Es un sistema constructivo muy confiable dado que es
resistente a los permanentes movimientos de los
suelos por la influencia de la napas de agua y no
permite roturas por el transcurso de los años. Su
doble armado de hierros admite mantener la piscina
con o sin agua. Está revocada, impermeabilizada,
pintada y tiene instalada una toma en el fondo para
su agote.

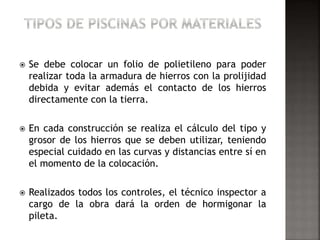

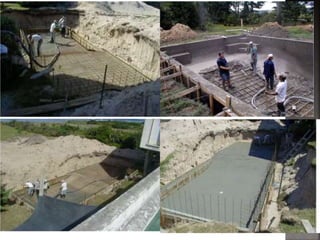

27.  Se debe colocar un folio de polietileno para poder
realizar toda la armadura de hierros con la prolijidad
debida y evitar además el contacto de los hierros
directamente con la tierra.
 En cada construcción se realiza el cálculo del tipo y
grosor de los hierros que se deben utilizar, teniendo
especial cuidado en las curvas y distancias entre sí en
el momento de la colocación.
 Realizados todos los controles, el técnico inspector a
cargo de la obra dará la orden de hormigonar la
pileta.

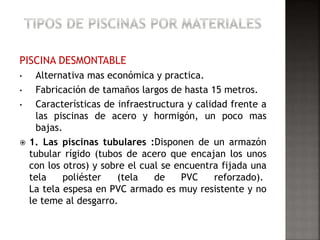

29. PISCINA DESMONTABLE
• Alternativa mas económica y practica.
• Fabricación de tamaños largos de hasta 15 metros.
• Características de infraestructura y calidad frente a
las piscinas de acero y hormigón, un poco mas
bajas.
 1. Las piscinas tubulares :Disponen de un armazón
tubular rígido (tubos de acero que encajan los unos
con los otros) y sobre el cual se encuentra fijada una
tela poliéster (tela de PVC reforzado).
La tela espesa en PVC armado es muy resistente y no
le teme al desgarro.

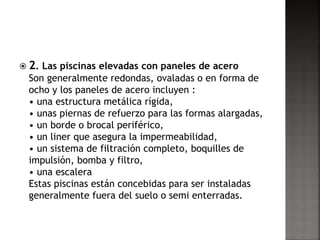

30.  2. Las piscinas elevadas con paneles de acero
Son generalmente redondas, ovaladas o en forma de
ocho y los paneles de acero incluyen :
• una estructura metálica rígida,
• unas piernas de refuerzo para las formas alargadas,
• un borde o brocal periférico,
• un liner que asegura la impermeabilidad,
• un sistema de filtración completo, boquilles de
impulsión, bomba y filtro,
• una escalera
Estas piscinas están concebidas para ser instaladas
generalmente fuera del suelo o semi enterradas.

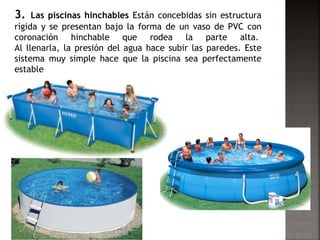

31. 3. Las piscinas hinchables Están concebidas sin estructura
rígida y se presentan bajo la forma de un vaso de PVC con
coronación hinchable que rodea la parte alta.
Al llenarla, la presión del agua hace subir las paredes. Este
sistema muy simple hace que la piscina sea perfectamente
estable

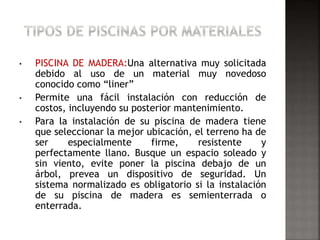

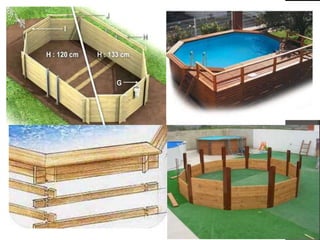

32. • PISCINA DE MADERA:Una alternativa muy solicitada
debido al uso de un material muy novedoso
conocido como “liner”
• Permite una fácil instalación con reducción de
costos, incluyendo su posterior mantenimiento.
• Para la instalación de su piscina de madera tiene
que seleccionar la mejor ubicación, el terreno ha de
ser especialmente firme, resistente y
perfectamente llano. Busque un espacio soleado y
sin viento, evite poner la piscina debajo de un
árbol, prevea un dispositivo de seguridad. Un
sistema normalizado es obligatorio si la instalación
de su piscina de madera es semienterrada o
enterrada.

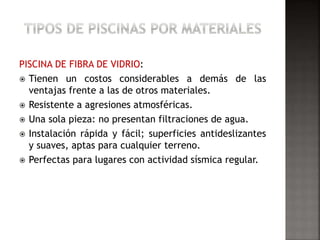

34. PISCINA DE FIBRA DE VIDRIO:
 Tienen un costos considerables a demás de las
ventajas frente a las de otros materiales.
 Resistente a agresiones atmosféricas.
 Una sola pieza: no presentan filtraciones de agua.
 Instalación rápida y fácil; superficies antideslizantes
y suaves, aptas para cualquier terreno.
 Perfectas para lugares con actividad sísmica regular.

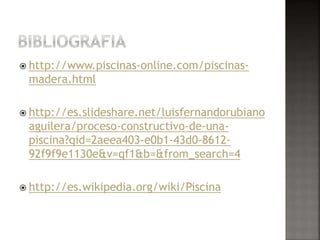

36.  http://www.piscinas-online.com/piscinas-madera.
