Este documento proporciona información sobre la construcción y normatividad de una alberca. Describe el proceso de construcción que incluye el trazado, excavación, construcción del drenaje, muros y equipos. Explica que la profundidad promedio debe ser de 1.3m y que el cuarto de máquinas es fundamental para el sistema de filtración. También cubre aspectos como la orientación, bordes, andenes y pendientes requeridas, así como la normatividad sobre filtración y seguridad.

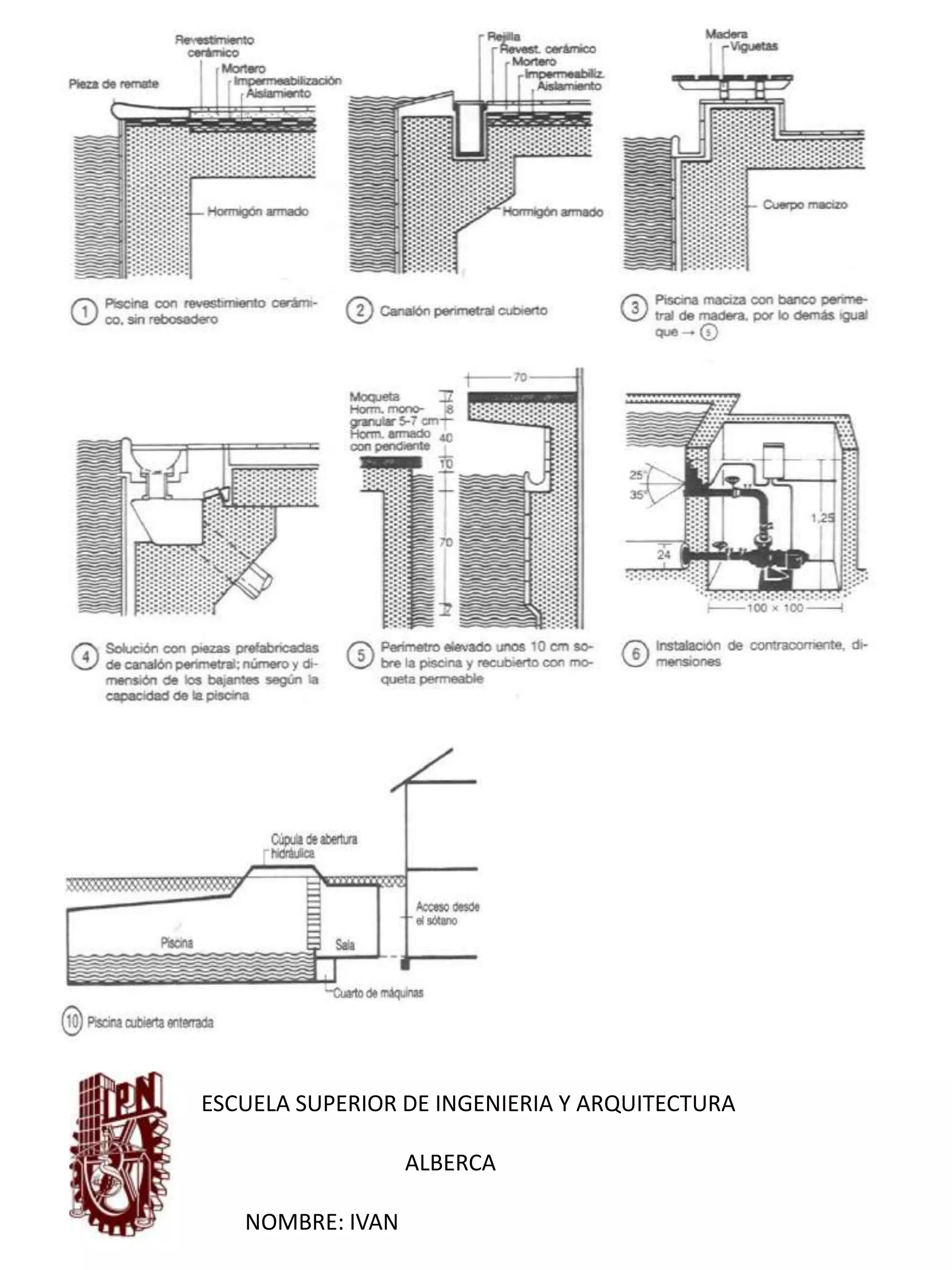

1. ESCUELA SUPERIOR DE INGENIERIA Y ARQUITECTURA
ALBERCA
NOMBRE: IVAN

3. http://www.calipiscinas.com/accesorios.html
CHECAR ESTE LINK:
http://www.indeportesantioquia.gov.co/2012/cartillas/guia-
piscinas.pdf

4. http://www.acuatecniaecuador.com/construccionpiscina
2.html
CHECAR ESTE LINK:
http://www.indeportesantioquia.gov.co/2012/cartillas/guia-
piscinas.pdf

5. Profundidad promedio de 1.3 m así el usuario puede disfrutar
cómodamente y desplazarse; si se hace más profunda solo
aumentaría los costos de mantenimiento y disminuye el número de
bañistas ya que todos no saben nadar.
Losa maciza de fondo con una viga perimetral profunda la cual
asegura el refuerzo vertical de los muros perimetrales, los cuales se
construyen en concreto reforzado o con mampostería confinada ( son
muros construidos con ladrillos, bloques,etc, pegados con morteros
confinados por sistemas de concreto reforzado tradicionales como
columnas), para asegurar una buena resistencia.
Cuarto de maquinas: La vida de una piscina depende exclusivamente
de un buen sistema de filtración. Aquí convergen todas las tuberías
del sistema hidráulico. Puede utilizarse un espacio mínimo de 2m x
2m y una altura de 2.5m.
GENRALIDADES

6. Orientación: Al ser no competitivos, el asoleamiento no es
importante, pero para ubicación de las boquillas hay que buscar
el sentido para que los vientos dominantes hagan que el agua
fluya hacía ellos.
Bordes: El rompeolas debe tener un altura de 20cm mín por
encima del nivel del agua con el fin de que no salga (rebose) y los
desnatadores funcionen de forma adecuada.
Equipo de filtración: Lo mas cerca dela piscina.
Anden perimetral: Se recomienda mínimo de 1.5m de ancho.
Pendiente mínima del 2% desde el borde de la piscina hasta la
cuneta más cercana. Hechos de material antideslizante. Cunetas
generalmente de concreto, poco profundas para evitar lesiones,
conectadas al alcantarillado de aguas pluviales o grises más
cercano.
Acabados: EL placer de una iscina depende también del acabado
interior el cual se recomienda de color claro, liso pero no
resbaloso y fácil de limpiar, como la CERÁMICA PORCELANIZADA.

7. NORMATIVIDAD
Debe tener sistema de filtración; para la renovación del agua tener
en cuenta:
Uso público cada 4 hrs se debe filtrar el agua, uso restringido cada
6 hrs; uso particular cada 8 hrs.
Boquillas de succión separadas para evitar zonas muertas; una cada
11.4m3.
Un desnatador por cada 80m2 o en su defecto una canaleta
desnatadora a lo largo del perímetro de la piscina.
Debe existir una trampa de cabellos antes de la entrada de las
motobombas de los filtros.
Si son de uso particular y uso restringido podrá haber zona para
clavados y zona para bañistas no mayor a 1.5m de altura.(aunque
tengo dudas de esto).
Uso restringido trampolines altura no mayor a 3m de altura.
Para cualquier uso (público, restringido y/o privado) se deben fijar
anuncios con la profundidad de la piscina. Pendiente no mayor a
5%(es decir, cada m no debe subir o bajar más de 0.05 m o 5 cm)
Uso público y restringido debe contar con 2 escaleras de pasamanos.
Escalones deben bajar mínimo 1.2m bajo el nivel de superficie del
agua.
Para uso público considerar una superficie mínima de 1.3m2 x
bañista.

8. PROCESO DE CONSTRUCCIÓN
1.- TRAZADO- EXCAVACIÓN – PERFILADO
- Trazado es importante ya que se decide el tamaño de la piscina
y orientación es el correcto.
-Excavación se hace a mano o a maquina dependiendo el terreno
- Perfilado: si se hizo a maquina la excavación, el perfilado
permite dar más detalle al diseño y las alturas. Segun yo solo es
darle al terreno un superficie lisa o sin tantas deformaciones.

9. 2.- Construcción e instalación de drenaje de fondo.
3.- Instalación de skimmer o espumador.
4.- Instalación de equipo, creo cajas de anden, desnatadores
y otros
5.- Sellado de muros. Un profsr me dijo que luego usan un
plástico creo de 300micras, es como el que usan para
envolver la fruta, uno transparente. O el mortero.(cemento
+ arena y agua)
6.- Colocación de cimbra

10. 7.- Construcción de cadena de fondo. Como una trabe que va
hasta abajo del muro de mampostería.
8.- Vacíado de concreto
9.- Construcción de borde y rompeolas. La orilla esa donde uno
se recarga.
10.- Acabados (piso, muro y bordes).
http://renovaciondepiscinas.es/impermeabilizacion-
piscinas.html
11.- Limpieza

11. CÁLCULO DE FILTRADOR.
Si fuera uso público es cada 4hrs.

12. Para el ejemplo este filtro sería el ideal, que es 151 LPM
Tendría medidas de: 0.93 m de altura, 0.485 de perímetro.

13. Ejemplo de filtros
http://www.sciencepool.com.mx/equipos_filtros.html
