2. Temas a tratar
Funcionamiento interno de un computador
◦ Unidades fundamentales
Hardware
◦ Procesador
◦ Microprocesador
◦ Memoria
◦ Dispositivos de almacenamiento
◦ Dispositivos de E/S
◦ Funcionamiento general de la CPU.
Software
Departamento de ingeniería
4. Hardware y Software
Departamento de ingeniería
Hardware
Partes físicas tangibles
Software
Programas (aplicaciones):
Instrucciones que ejecuta el
computador

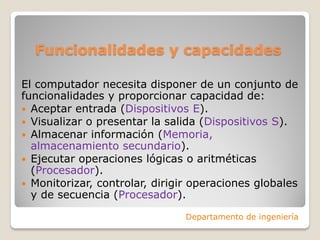

6. Funcionalidades y capacidades
El computador necesita disponer de un conjunto de
funcionalidades y proporcionar capacidad de:
Aceptar entrada (Dispositivos E).
Visualizar o presentar la salida (Dispositivos S).
Almacenar información (Memoria,
almacenamiento secundario).
Ejecutar operaciones lógicas o aritméticas
(Procesador).
Monitorizar, controlar, dirigir operaciones globales
y de secuencia (Procesador).
Departamento de ingeniería
7. Clasificación del hardware
Los computadores poseen hardware interno y externo.
Hardware interno: Tarjeta madre ,Procesador,
memoria RAM, Disco duro, Procesadora gráfica,
tarjeta de audio, cables de datos, extractores de
calor, fuente de poder, etc.
Hardware externo (Periféricos):
◦ Entrada: Mouse, teclado, scanner , joystick.
◦ Salida: Pantalla, micrófono, impresora, parlantes, video
beam, cámara.
◦ Entrada y salida: Memoria USB, Disco duro externo, casco
RV, Impresoras multifuncionales, etc.
Departamento de ingeniería

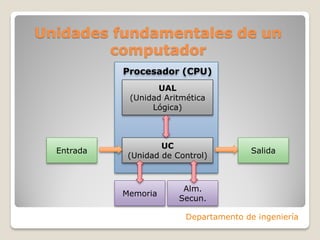

8. Unidades fundamentales de un
computador
Departamento de ingeniería
UAL
(Unidad Aritmética
Lógica)
UC
(Unidad de Control)
Procesador (CPU)
Memoria
Alm.
Secun.
Entrada Salida

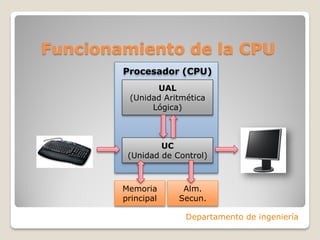

9. Funcionamiento de la CPU
Departamento de ingeniería
UAL
(Unidad Aritmética
Lógica)
UC
(Unidad de Control)
Procesador (CPU)
Memoria
principal
Alm.
Secun.

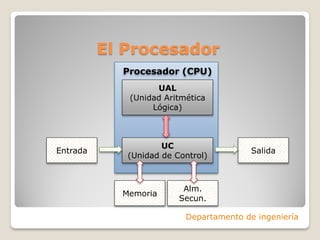

10. El Procesador
Departamento de ingeniería
UAL
(Unidad Aritmética
Lógica)
UC
(Unidad de Control)
Procesador (CPU)
Memoria
Alm.
Secun.
Entrada Salida

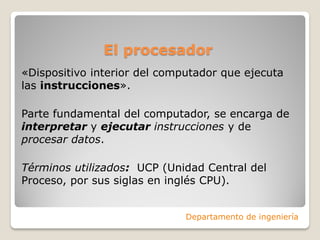

11. El procesador
«Dispositivo interior del computador que ejecuta
las instrucciones».
Parte fundamental del computador, se encarga de
interpretar y ejecutar instrucciones y de
procesar datos.
Términos utilizados: UCP (Unidad Central del
Proceso, por sus siglas en inglés CPU).
Departamento de ingeniería
12. Componentes del procesador
Departamento de ingeniería
UAL
(Unidad Aritmética
Lógica)
UC
(Unidad de Control)
Procesador (CPU) • Operaciones aritméticas (+,-
,*,/,<,>,<=,=,>=)
• Operaciones lógicas (and, or,
not, …)
• Controla y sincroniza todo el
proceso de la PC.
• Coordina las actividades
• Determina cuales y orden de las
operaciones

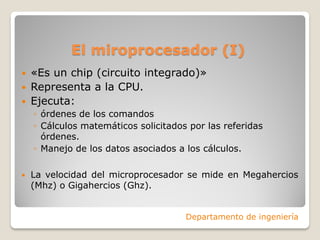

13. El miroprocesador (I)
«Es un chip (circuito integrado)»
Representa a la CPU.
Ejecuta:
◦ órdenes de los comandos
◦ Cálculos matemáticos solicitados por las referidas
órdenes.
◦ Manejo de los datos asociados a los cálculos.
La velocidad del microprocesador se mide en Megahercios
(Mhz) o Gigahercios (Ghz).
Departamento de ingeniería

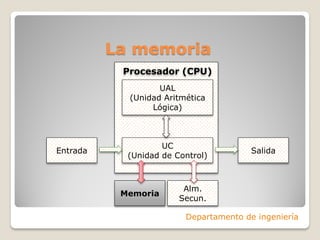

15. La memoria
Departamento de ingeniería
UAL
(Unidad Aritmética
Lógica)
UC
(Unidad de Control)
Procesador (CPU)
Memoria
Alm.
Secun.
Entrada Salida

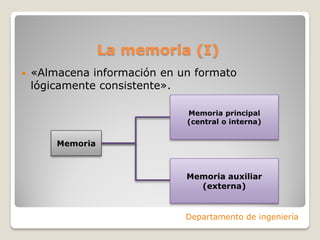

16. La memoria (I)
«Almacena información en un formato
lógicamente consistente».
Departamento de ingeniería
Memoria principal
(central o interna)
Memoria
Memoria auxiliar
(externa)
17. Memoria principal (central o interna)
Departamento de ingeniería
RAM (Random Access Memory)
• Volátil, Necesita corriente eléctrica.
• Guarda instrucciones de un programa y datos
para utilizar en el momento.
Memoria
principal ROM (Read Only Memory)
• Almacena instrucciones fundamentales, no
modificables.
• No volátil.
• Contiene instrucciones de arranque y crítica.
• Tienen ROM dispositivos preprogramados:
celulares, reproductores de CD, microondas

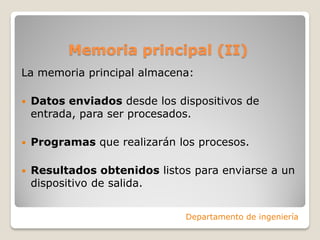

18. Memoria principal (II)
La memoria principal almacena:
Datos enviados desde los dispositivos de
entrada, para ser procesados.
Programas que realizarán los procesos.
Resultados obtenidos listos para enviarse a un
dispositivo de salida.
Departamento de ingeniería

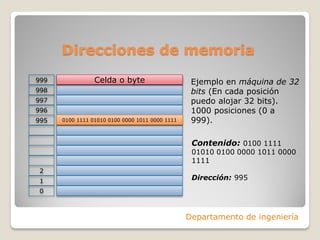

19. Direcciones de memoria
Departamento de ingeniería
999
998
997
996
995
2
1
0
Celda o byte
0100 1111 01010 0100 0000 1011 0000 1111
Ejemplo en máquina de 32
bits (En cada posición
puedo alojar 32 bits).
1000 posiciones (0 a
999).
Contenido: 0100 1111
01010 0100 0000 1011 0000
1111
Dirección: 995

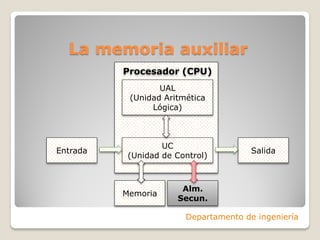

20. La memoria auxiliar
Departamento de ingeniería
UAL
(Unidad Aritmética
Lógica)
UC
(Unidad de Control)
Procesador (CPU)
Memoria
Alm.
Secun.
Entrada Salida

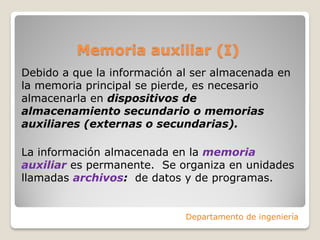

21. Memoria auxiliar (I)
Debido a que la información al ser almacenada en
la memoria principal se pierde, es necesario
almacenarla en dispositivos de
almacenamiento secundario o memorias
auxiliares (externas o secundarias).
La información almacenada en la memoria
auxiliar es permanente. Se organiza en unidades
llamadas archivos: de datos y de programas.
Departamento de ingeniería

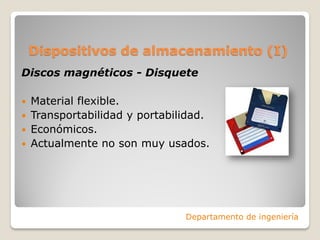

22. Dispositivos de almacenamiento (I)
Discos magnéticos - Disquete
Material flexible.
Transportabilidad y portabilidad.
Económicos.
Actualmente no son muy usados.
Departamento de ingeniería

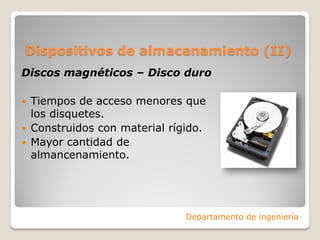

23. Dispositivos de almacenamiento (II)
Discos magnéticos – Disco duro
Tiempos de acceso menores que
los disquetes.
Construidos con material rígido.
Mayor cantidad de
almancenamiento.
Departamento de ingeniería

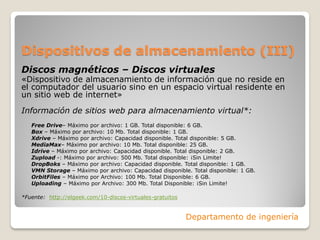

24. Dispositivos de almacenamiento (III)
Discos magnéticos – Discos virtuales
«Dispositivo de almacenamiento de información que no reside en
el computador del usuario sino en un espacio virtual residente en
un sitio web de internet»
Información de sitios web para almacenamiento virtual*:
Free Drive– Máximo por archivo: 1 GB. Total disponible: 6 GB.
Box – Máximo por archivo: 10 Mb. Total disponible: 1 GB.
Xdrive – Máximo por archivo: Capacidad disponible. Total disponible: 5 GB.
MediaMax– Máximo por archivo: 10 Mb. Total disponible: 25 GB.
Idrive – Máximo por archivo: Capacidad disponible. Total disponible: 2 GB.
Zupload -: Máximo por archivo: 500 Mb. Total disponible: ¡Sin Limite!
DropBoks – Máximo por archivo: Capacidad disponible. Total disponible: 1 GB.
VMN Storage – Máximo por archivo: Capacidad disponible. Total disponible: 1 GB.
OrbitFiles – Máximo por Archivo: 100 Mb. Total Disponible: 6 GB.
Uploading – Máximo por Archivo: 300 Mb. Total Disponible: ¡Sin Limite!
*Fuente: http://elgeek.com/10-discos-virtuales-gratuitos
Departamento de ingeniería

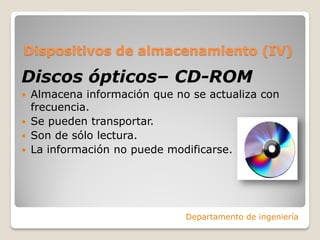

25. Dispositivos de almacenamiento (IV)
Discos ópticos– CD-ROM
Almacena información que no se actualiza con
frecuencia.
Se pueden transportar.
Son de sólo lectura.
La información no puede modificarse.
Departamento de ingeniería

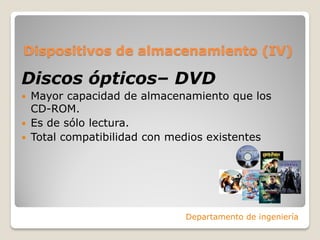

27. Dispositivos de almacenamiento (IV)
Discos ópticos– DVD
Mayor capacidad de almacenamiento que los
CD-ROM.
Es de sólo lectura.
Total compatibilidad con medios existentes
Departamento de ingeniería
28. Dispositivos de almacenamiento (IV)
Discos ópticos– Disco
flash
Unidades de almacenamiento masivo que
se conectan a un puerto USB.
Son de tamaño reducido, permitiendo su
fácil movilidad.
Departamento de ingeniería

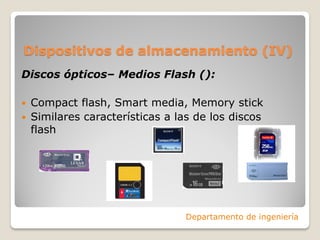

29. Dispositivos de almacenamiento (IV)
Discos ópticos– Medios Flash ():
Compact flash, Smart media, Memory stick
Similares características a las de los discos
flash
Departamento de ingeniería

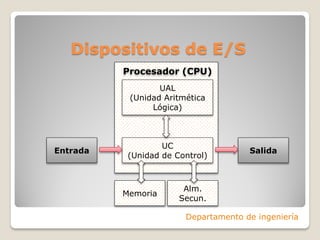

30. Dispositivos de E/S
Departamento de ingeniería
UAL
(Unidad Aritmética
Lógica)
UC
(Unidad de Control)
Procesador (CPU)
Memoria
Alm.
Secun.
Entrada Salida

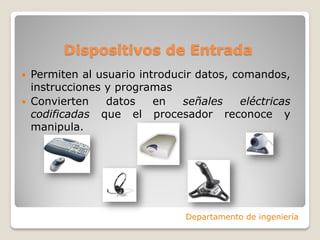

31. Dispositivos de Entrada
Permiten al usuario introducir datos, comandos,
instrucciones y programas
Convierten datos en señales eléctricas
codificadas que el procesador reconoce y
manipula.
Departamento de ingeniería

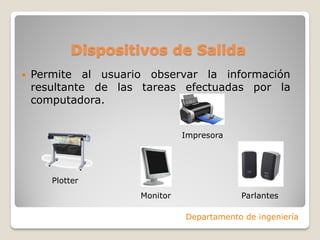

32. Dispositivos de Salida
Permite al usuario observar la información
resultante de las tareas efectuadas por la
computadora.
Departamento de ingeniería
Monitor Parlantes
Plotter
Impresora

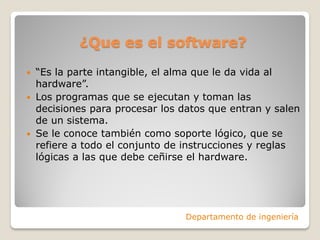

34. ¿Que es el software?
“Es la parte intangible, el alma que le da vida al
hardware”.
Los programas que se ejecutan y toman las
decisiones para procesar los datos que entran y salen
de un sistema.
Se le conoce también como soporte lógico, que se
refiere a todo el conjunto de instrucciones y reglas
lógicas a las que debe ceñirse el hardware.
Departamento de ingeniería

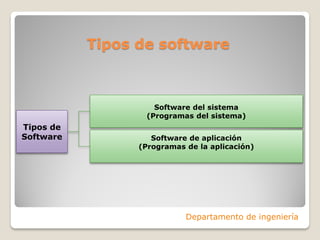

36. Tipos de software
Departamento de ingeniería
Software del sistema
(Programas del sistema)
Tipos de
Software Software de aplicación
(Programas de la aplicación)

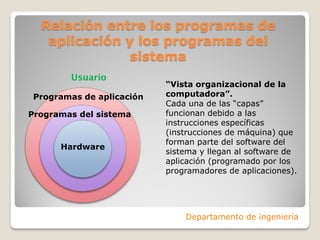

37. Relación entre los programas de
aplicación y los programas del
sistema
Departamento de ingeniería
Programas de aplicación
Programas del sistema
Hardware
Usuario
“Vista organizacional de la
computadora”.
Cada una de las “capas”
funcionan debido a las
instrucciones específicas
(instrucciones de máquina) que
forman parte del software del
sistema y llegan al software de
aplicación (programado por los
programadores de aplicaciones).

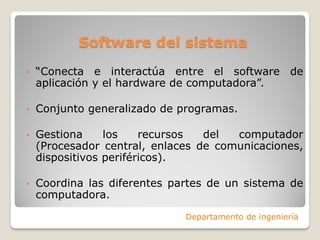

38. Software del sistema
• “Conecta e interactúa entre el software de
aplicación y el hardware de computadora”.
• Conjunto generalizado de programas.
• Gestiona los recursos del computador
(Procesador central, enlaces de comunicaciones,
dispositivos periféricos).
• Coordina las diferentes partes de un sistema de
computadora.
Departamento de ingeniería

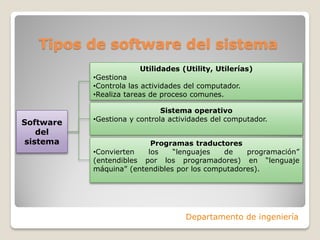

39. Tipos de software del sistema
Departamento de ingeniería
Utilidades (Utility, Utilerías)
•Gestiona
•Controla las actividades del computador.
•Realiza tareas de proceso comunes.
Software
del
sistema
Sistema operativo
•Gestiona y controla actividades del computador.
Programas traductores
•Convierten los “lenguajes de programación”
(entendibles por los programadores) en “lenguaje
máquina” (entendibles por los computadores).

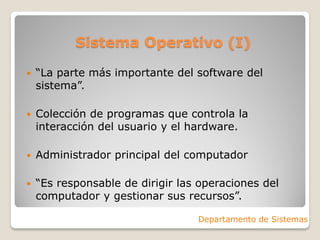

40. Sistema Operativo (I)
“La parte más importante del software del
sistema”.
Colección de programas que controla la
interacción del usuario y el hardware.
Administrador principal del computador
“Es responsable de dirigir las operaciones del
computador y gestionar sus recursos”.
Departamento de Sistemas

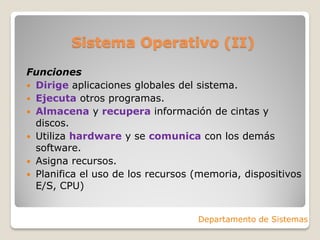

41. Sistema Operativo (II)
Funciones
Dirige aplicaciones globales del sistema.
Ejecuta otros programas.
Almacena y recupera información de cintas y
discos.
Utiliza hardware y se comunica con los demás
software.
Asigna recursos.
Planifica el uso de los recursos (memoria, dispositivos
E/S, CPU)
Departamento de Sistemas

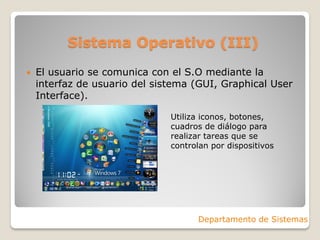

42. Sistema Operativo (III)
El usuario se comunica con el S.O mediante la
interfaz de usuario del sistema (GUI, Graphical User
Interface).
Departamento de Sistemas
Utiliza iconos, botones,
cuadros de diálogo para
realizar tareas que se
controlan por dispositivos

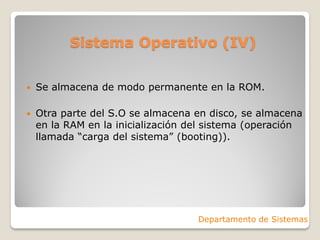

43. Sistema Operativo (IV)
Se almacena de modo permanente en la ROM.
Otra parte del S.O se almacena en disco, se almacena
en la RAM en la inicialización del sistema (operación
llamada “carga del sistema” (booting)).
Departamento de Sistemas
44. Sistema Operativo (V)
Sistemas operativos más utilizados en la educación y
la empresa
Departamento de Sistemas
Windows 7.
Vista, XP, 98..
Nuevo S.O de Microsoft
UNIX S.O abierto, escrito en C
Linux S.O software abierto, libre, útil para servidores.
Mac OS S.O. de computadores Apple Macintosh
CP/M Primeras computadoras (década de los 70)
Symbian Teléfonos móviles
PalmOS Agendas digitales, PDA. Fabricante PALM
Windows
mobile, CE
Teléfonos móviles con arquitectura y apariencia
similar a Windows XP.

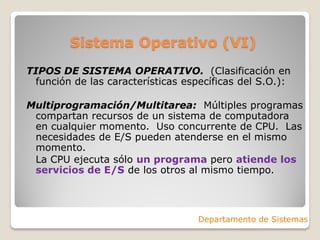

45. Sistema Operativo (VI)
TIPOS DE SISTEMA OPERATIVO. (Clasificación en
función de las características específicas del S.O.):
Multiprogramación/Multitarea: Múltiples programas
compartan recursos de un sistema de computadora
en cualquier momento. Uso concurrente de CPU. Las
necesidades de E/S pueden atenderse en el mismo
momento.
La CPU ejecuta sólo un programa pero atiende los
servicios de E/S de los otros al mismo tiempo.
Departamento de Sistemas

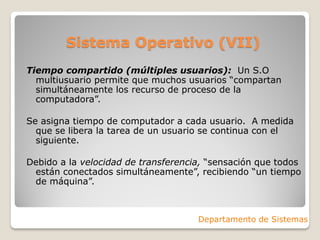

46. Sistema Operativo (VII)
Tiempo compartido (múltiples usuarios): Un S.O
multiusuario permite que muchos usuarios “compartan
simultáneamente los recurso de proceso de la
computadora”.
Se asigna tiempo de computador a cada usuario. A medida
que se libera la tarea de un usuario se continua con el
siguiente.
Debido a la velocidad de transferencia, “sensación que todos
están conectados simultáneamente”, recibiendo “un tiempo
de máquina”.
Departamento de Sistemas
47. Sistema Operativo (VIII)
Multiproceso: Se pueden “enlazar” dos o más CPU
para trabajar en paralelo en un único sistema de
computadora.
Se pueden asignar múltiples CPU para ejecutar
diferentes instrucciones del mismo programa o
programas diferentes.
Departamento de Sistemas

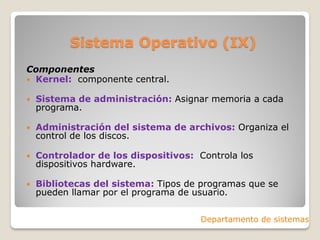

48. Sistema Operativo (IX)
Componentes
Kernel: componente central.
Sistema de administración: Asignar memoria a cada
programa.
Administración del sistema de archivos: Organiza el
control de los discos.
Controlador de los dispositivos: Controla los
dispositivos hardware.
Bibliotecas del sistema: Tipos de programas que se
pueden llamar por el programa de usuario.
Departamento de sistemas
49. Software de aplicación (I)
“Asiste y ayuda a un usuario de computadora a ejecutar
tareas específicas”.
Se instalan copiando los programas en el disco duro de la
computadora.
Los lenguajes de programación sirven para escribir
programas.
Los traductores (compiladores o intérpretes) convierten
instrucciones escritas en lenguaje de programación en
instrucciones escritas en lenguaje máquina (0 y 1, bits)
Departamento de Sistemas
50. Clasificación del software
Software firmware: Controla los circuitos electrónicos.
Software de sistema:
◦ Sistemas operativos: Windows, Linux, MacOS.
◦ Controladores o drivers.
◦ Servidores: Apache, .NET.
◦ Software de mantenimiento y soporte, utilidades(antivirus,
firewall).
Software de programación:
◦ Bajo nivel: Assembler.
◦ Editores de texto.
◦ Compiladores.
◦ Interpretes.
◦ Enlazadores.
◦ Depuradores.
◦ IDE : Integra Compiladores, depuradores e interpretes empleando
una interfaz gráfica que facilita la programación.
Departamento de ingeniería

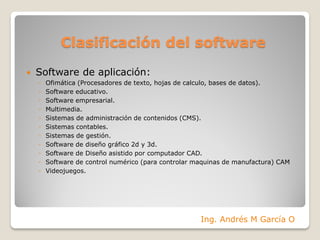

51. Clasificación del software
Software de aplicación:
◦ Ofimática (Procesadores de texto, hojas de calculo, bases de datos).
◦ Software educativo.
◦ Software empresarial.
◦ Multimedia.
◦ Sistemas de administración de contenidos (CMS).
◦ Sistemas contables.
◦ Sistemas de gestión.
◦ Software de diseño gráfico 2d y 3d.
◦ Software de Diseño asistido por computador CAD.
◦ Software de control numérico (para controlar maquinas de manufactura) CAM
◦ Videojuegos.
Ing. Andrés M García O
52. Términos
Programa: “conjunto de sentencias o instrucciones o
instrucciones al computador”.
Programación: “proceso de escritura o codificación
de un programa”.
Programadores: personas que se especializan en
generar programas.
Programadores de sistemas: programadores que
escriben software del sistema.
Departamento de ingeniería
