Este documento describe el proceso de ensamble y desensamble de un equipo de computo llevado a cabo por un grupo de estudiantes. Siguieron las instrucciones de su asesor y el manual de usuario para ensamblar primero la motherboard, colocar el disco duro y unidad óptica con cuidado, y luego conectar los cables. Para desensamblarlo guardaron cada componente por separado desconectando cables y retirando piezas como la motherboard y disco duro con cuidado.

1. CENTRO DE ESTUDIOS TECNOLOGICOS
INDUSTRIAL Y DE SERVICIO NO. 26
«Fray Diego de Rodríguez»
ATITALAQUIA HIDALGO.
ENSAMBLE Y DESENSAMBLE A UN
EQUIPO DE CÓMPUTO
INTEGRANTES: EDUARDO JOVANNY HERNANDEZ BORGES, ALAN
NOE REYES ALPIZAR, UVALDO ORDAZ PEREZ, VICTOR MANUEL
ANGELES ZUÑIGA
SEMESTRE
FEBRERO- JULIO

3. PRIMERO QUE NADA, ESCUCHAMOS A NUESTRO ACESOR Y SEGUIMOS SUS
INDICACIONES DE ACUERDO AL MANUAL DE USUARIO PARA NO COMETER NINGUNA
CLASE DE ERROR EN NUESTRO PROCESO DE ENSAMBLE.

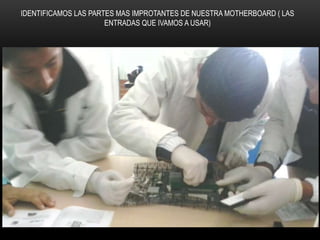

4. IDENTIFICAMOS LAS PARTES MAS IMPROTANTES DE NUESTRA MOTHERBOARD ( LAS
ENTRADAS QUE IVAMOS A USAR)

5. CHECAMOS QUE TODO ESTUVIERA EN ORDEN Y CON LIMPIEZA

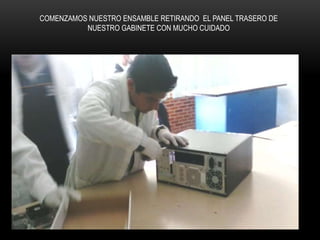

6. COMENZAMOS NUESTRO ENSAMBLE RETIRANDO EL PANEL TRASERO DE
NUESTRO GABINETE CON MUCHO CUIDADO

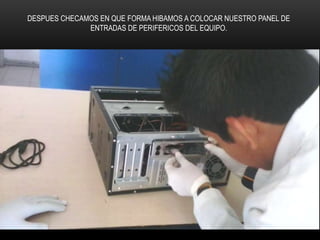

7. DESPUES CHECAMOS EN QUE FORMA HIBAMOS A COLOCAR NUESTRO PANEL DE
ENTRADAS DE PERIFERICOS DEL EQUIPO.

8. CONTINUAMOS NUESTRO ENSAMBLE COLOCANDO LA TARJETA MADRE EN EL LUGAR
DE ESTA, COMO OBSERVAMOS EL VENTILADOR DE SISTEMA DE ENFRIAMIENTO YA
ESTA COLOCADO EN LA MOTHERBOARD POR ESO NO TUVIMOS MUCHOS
PROBLEMAS AL COLOCAR ESTA.

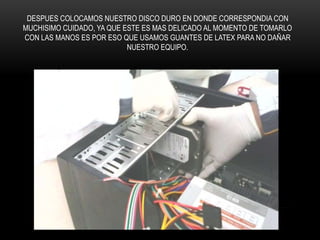

9. DESPUES COLOCAMOS NUESTRO DISCO DURO EN DONDE CORRESPONDIA CON
MUCHISIMO CUIDADO, YA QUE ESTE ES MAS DELICADO AL MOMENTO DE TOMARLO
CON LAS MANOS ES POR ESO QUE USAMOS GUANTES DE LATEX PARA NO DAÑAR
NUESTRO EQUIPO.

10. LO EMPESAMOS ATORNILLAR COMO OBSERVAMOS EN LA IMAGEN

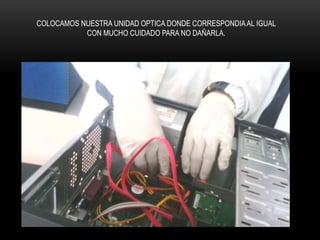

11. COLOCAMOS NUESTRA UNIDAD OPTICA DONDE CORRESPONDIAAL IGUAL
CON MUCHO CUIDADO PARA NO DAÑARLA.

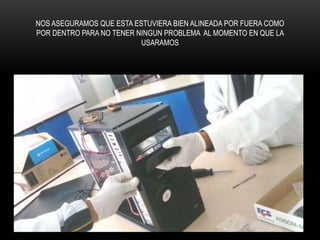

12. NOS ASEGURAMOS QUE ESTA ESTUVIERA BIEN ALINEADA POR FUERA COMO
POR DENTRO PARA NO TENER NINGUN PROBLEMA AL MOMENTO EN QUE LA
USARAMOS

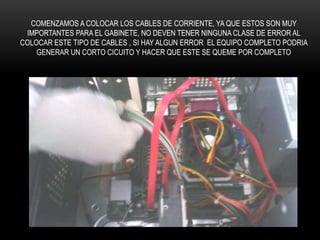

13. COMENZAMOS A COLOCAR LOS CABLES DE CORRIENTE, YA QUE ESTOS SON MUY
IMPORTANTES PARA EL GABINETE, NO DEVEN TENER NINGUNA CLASE DE ERROR AL
COLOCAR ESTE TIPO DE CABLES , SI HAY ALGUN ERROR EL EQUIPO COMPLETO PODRIA
GENERAR UN CORTO CICUITO Y HACER QUE ESTE SE QUEME POR COMPLETO

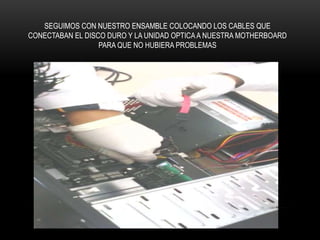

14. SEGUIMOS CON NUESTRO ENSAMBLE COLOCANDO LOS CABLES QUE
CONECTABAN EL DISCO DURO Y LA UNIDAD OPTICAA NUESTRA MOTHERBOARD
PARA QUE NO HUBIERA PROBLEMAS

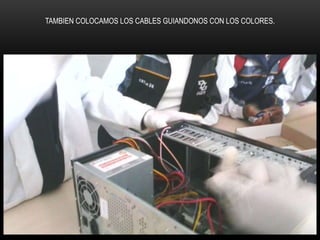

15. TAMBIEN COLOCAMOS LOS CABLES GUIANDONOS CON LOS COLORES.

16. YA QUE TERMINAMOS CON NUESTRO GABINETE , SACAMOS NUESTROS
DISPOSITIVOS PERIFERICOS DE LAS CAJAS DONDE VENIAN

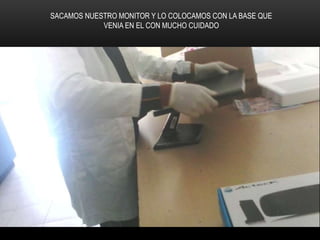

17. SACAMOS NUESTRO MONITOR Y LO COLOCAMOS CON LA BASE QUE
VENIA EN EL CON MUCHO CUIDADO

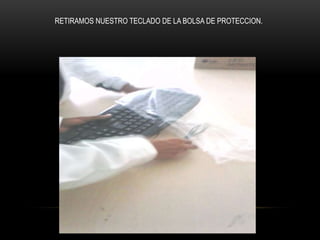

18. RETIRAMOS NUESTRO TECLADO DE LA BOLSA DE PROTECCION.

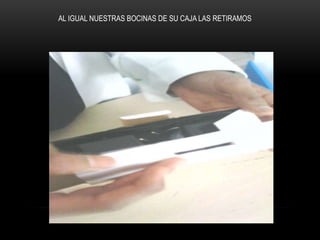

19. AL IGUAL NUESTRAS BOCINAS DE SU CAJA LAS RETIRAMOS

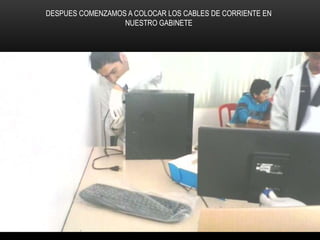

20. DESPUES COMENZAMOS A COLOCAR LOS CABLES DE CORRIENTE EN
NUESTRO GABINETE

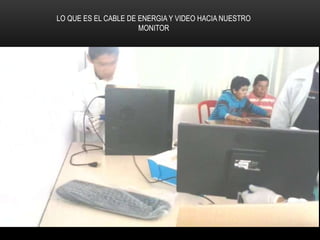

21. LO QUE ES EL CABLE DE ENERGIA Y VIDEO HACIA NUESTRO
MONITOR

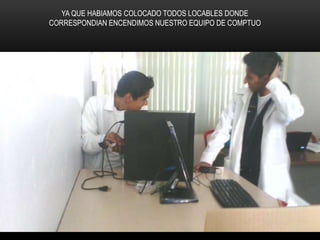

22. YA QUE HABIAMOS COLOCADO TODOS LOCABLES DONDE
CORRESPONDIAN ENCENDIMOS NUESTRO EQUIPO DE COMPTUO

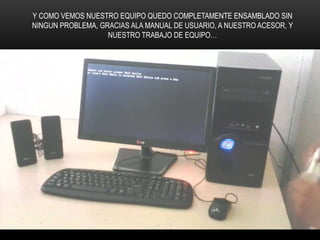

23. Y COMO VEMOS NUESTRO EQUIPO QUEDO COMPLETAMENTE ENSAMBLADO SIN
NINGUN PROBLEMA, GRACIAS ALA MANUAL DE USUARIO, A NUESTRO ACESOR, Y
NUESTRO TRABAJO DE EQUIPO…

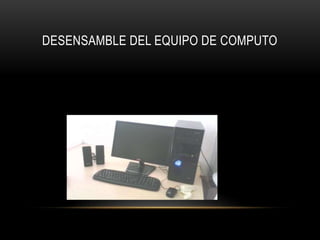

24. DESENSAMBLE DEL EQUIPO DE COMPUTO

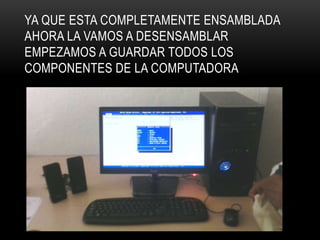

25. YA QUE ESTA COMPLETAMENTE ENSAMBLADA
AHORA LA VAMOS A DESENSAMBLAR
EMPEZAMOS A GUARDAR TODOS LOS
COMPONENTES DE LA COMPUTADORA

26. AQUÍ GUARDAMOS LA PANTALLA LED DE LA
COMPUTADORA

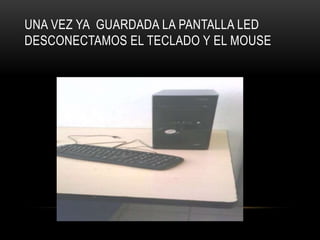

27. UNA VEZ YA GUARDADA LA PANTALLA LED
DESCONECTAMOS EL TECLADO Y EL MOUSE

28. EN ESTA IMAGEN COMO PODEMOS VER
ESTAMOS GUARDANDO EL MOUSE Y EL
TECLADO

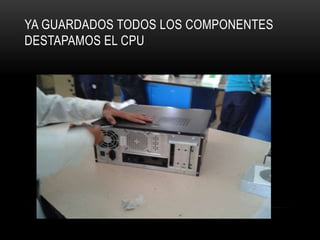

29. YA GUARDADOS TODOS LOS COMPONENTES
DESTAPAMOS EL CPU

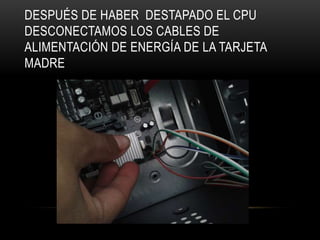

30. DESPUÉS DE HABER DESTAPADO EL CPU
DESCONECTAMOS LOS CABLES DE
ALIMENTACIÓN DE ENERGÍA DE LA TARJETA
MADRE

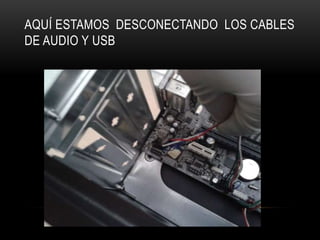

31. AQUÍ ESTAMOS DESCONECTANDO LOS CABLES
DE AUDIO Y USB

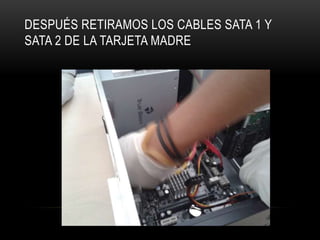

32. DESPUÉS RETIRAMOS LOS CABLES SATA 1 Y
SATA 2 DE LA TARJETA MADRE

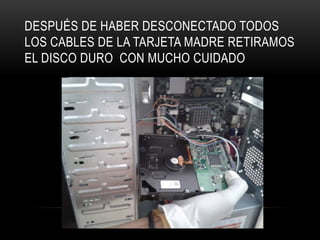

33. DESPUÉS DE HABER DESCONECTADO TODOS
LOS CABLES DE LA TARJETA MADRE RETIRAMOS
EL DISCO DURO CON MUCHO CUIDADO

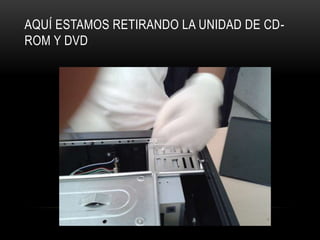

34. AQUÍ ESTAMOS RETIRANDO LA UNIDAD DE CD-
ROM Y DVD

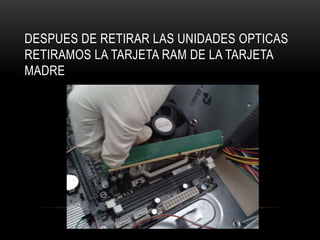

35. DESPUES DE RETIRAR LAS UNIDADES OPTICAS
RETIRAMOS LA TARJETA RAM DE LA TARJETA
MADRE

36. AQUÍ ESTAMOS QUITANDO LOS TORNILLOS
PARA PODER RETIRAR LA TARJETA MADRE DEL
GABINETE

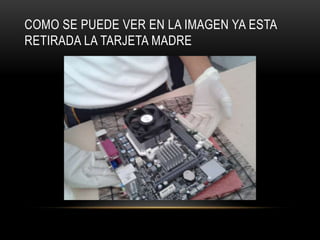

37. COMO SE PUEDE VER EN LA IMAGEN YA ESTA
RETIRADA LA TARJETA MADRE

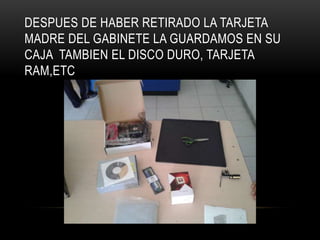

38. DESPUES DE HABER RETIRADO LA TARJETA
MADRE DEL GABINETE LA GUARDAMOS EN SU
CAJA TAMBIEN EL DISCO DURO, TARJETA
RAM,ETC

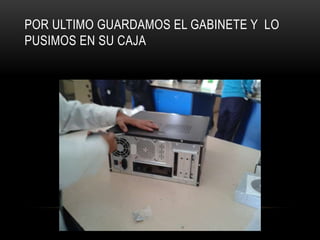

39. POR ULTIMO GUARDAMOS EL GABINETE Y LO
PUSIMOS EN SU CAJA
