Este documento describe los pasos para ensamblar y desensamblar una torre de computadora. Explica los materiales necesarios como manillas antiestáticas y destornilladores. Luego detalla cada etapa del proceso, incluyendo la extracción y colocación de la tapa, cables, unidades internas y externas, tarjeta madre, memoria RAM, ventilador y microprocesador. El objetivo es ampliar los conocimientos básicos sobre el hardware interno de una CPU a través de la práctica de ensamblado y desensamblado.

1. ENSAMBLE Y DESENSAMBLE DE LA TORRE
BRYAN EDUARDO GUZMAN GONZALES
WIDMAR ENRIQUE GUZMAN ORTIZ
ANYELY YURANY HOLGUIN GIRALDO
INSTITUCION EDUCATIVA NACIONAL ACADEMICO
SENA, VALLE DEL CAUCA
10-2 MATINAL
CARTAGO
2012

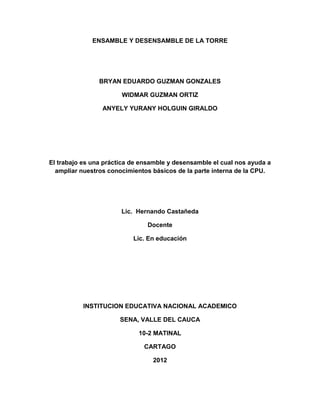

2. ENSAMBLE Y DESENSAMBLE DE LA TORRE
BRYAN EDUARDO GUZMAN GONZALES
WIDMAR GUZMAN ORTIZ
ANYELY YURANY HOLGUIN GIRALDO
El trabajo es una práctica de ensamble y desensamble el cual nos ayuda a
ampliar nuestros conocimientos básicos de la parte interna de la CPU.
Lic. Hernando Castañeda
Docente
Lic. En educación
INSTITUCION EDUCATIVA NACIONAL ACADEMICO
SENA, VALLE DEL CAUCA
10-2 MATINAL
CARTAGO
2012

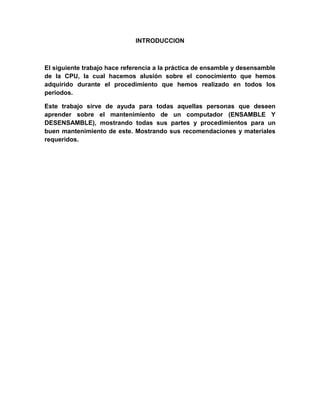

3. INTRODUCCION
El siguiente trabajo hace referencia a la práctica de ensamble y desensamble
de la CPU, la cual hacemos alusión sobre el conocimiento que hemos
adquirido durante el procedimiento que hemos realizado en todos los
periodos.
Este trabajo sirve de ayuda para todas aquellas personas que deseen
aprender sobre el mantenimiento de un computador (ENSAMBLE Y
DESENSAMBLE), mostrando todas sus partes y procedimientos para un
buen mantenimiento de este. Mostrando sus recomendaciones y materiales
requeridos.

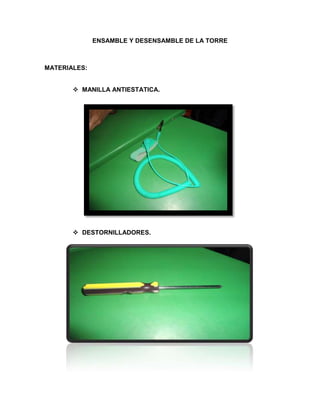

4. ENSAMBLE Y DESENSAMBLE DE LA TORRE
MATERIALES:
 MANILLA ANTIESTATICA.
 DESTORNILLADORES.

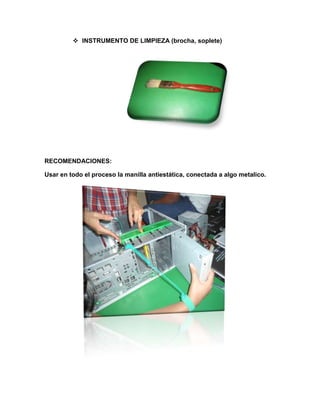

5.  INSTRUMENTO DE LIMPIEZA (brocha, soplete)
RECOMENDACIONES:
Usar en todo el proceso la manilla antiestática, conectada a algo metalico.

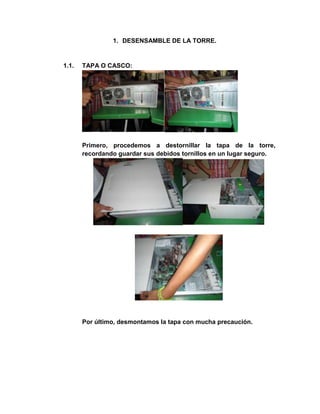

6. 1. DESENSAMBLE DE LA TORRE.
1.1. TAPA O CASCO:
Primero, procedemos a destornillar la tapa de la torre,
recordando guardar sus debidos tornillos en un lugar seguro.
Por último, desmontamos la tapa con mucha precaución.

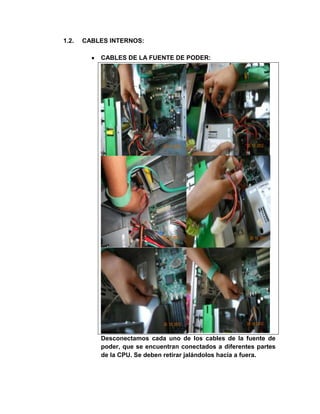

7. 1.2. CABLES INTERNOS:
CABLES DE LA FUENTE DE PODER:
Desconectamos cada uno de los cables de la fuente de
poder, que se encuentran conectados a diferentes partes
de la CPU. Se deben retirar jalándolos hacia a fuera.

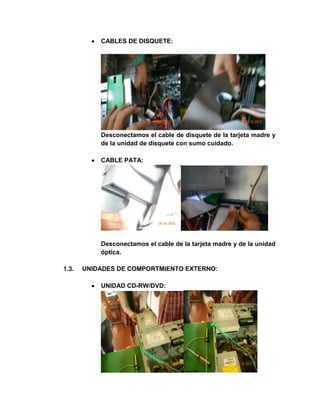

8. CABLES DE DISQUETE:
Desconectamos el cable de disquete de la tarjeta madre y
de la unidad de disquete con sumo cuidado.
CABLE PATA:
Desconectamos el cable de la tarjeta madre y de la unidad
óptica.
1.3. UNIDADES DE COMPORTMIENTO EXTERNO:
UNIDAD CD-RW/DVD:

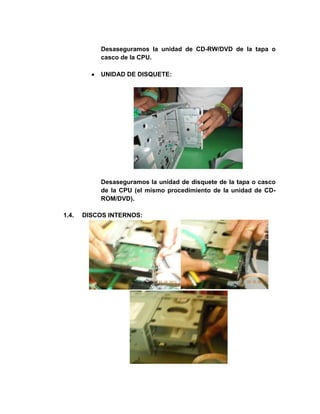

9. Desaseguramos la unidad de CD-RW/DVD de la tapa o
casco de la CPU.
UNIDAD DE DISQUETE:
Desaseguramos la unidad de disquete de la tapa o casco
de la CPU (el mismo procedimiento de la unidad de CD-
ROM/DVD).
1.4. DISCOS INTERNOS:

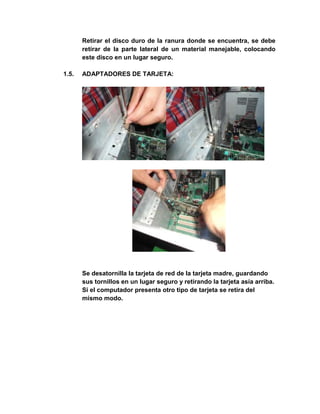

10. Retirar el disco duro de la ranura donde se encuentra, se debe
retirar de la parte lateral de un material manejable, colocando
este disco en un lugar seguro.
1.5. ADAPTADORES DE TARJETA:
Se desatornilla la tarjeta de red de la tarjeta madre, guardando
sus tornillos en un lugar seguro y retirando la tarjeta asía arriba.
Si el computador presenta otro tipo de tarjeta se retira del
mismo modo.

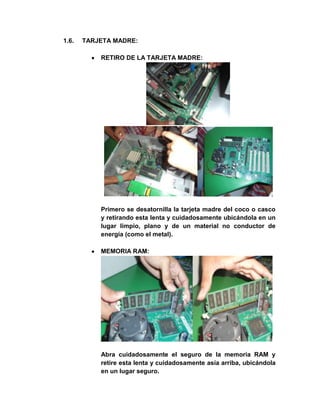

11. 1.6. TARJETA MADRE:
RETIRO DE LA TARJETA MADRE:
Primero se desatornilla la tarjeta madre del coco o casco
y retirando esta lenta y cuidadosamente ubicándola en un
lugar limpio, plano y de un material no conductor de
energía (como el metal).
MEMORIA RAM:
Abra cuidadosamente el seguro de la memoria RAM y
retire esta lenta y cuidadosamente asía arriba, ubicándola
en un lugar seguro.

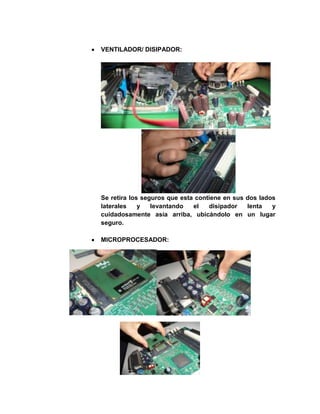

12. VENTILADOR/ DISIPADOR:
Se retira los seguros que esta contiene en sus dos lados
laterales y levantando el disipador lenta y
cuidadosamente asía arriba, ubicándolo en un lugar
seguro.
MICROPROCESADOR:

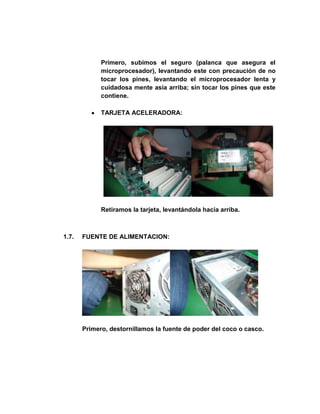

13. Primero, subimos el seguro (palanca que asegura el
microprocesador), levantando este con precaución de no
tocar los pines, levantando el microprocesador lenta y
cuidadosa mente asía arriba; sin tocar los pines que este
contiene.
TARJETA ACELERADORA:
Retiramos la tarjeta, levantándola hacia arriba.
1.7. FUENTE DE ALIMENTACION:
Primero, destornillamos la fuente de poder del coco o casco.

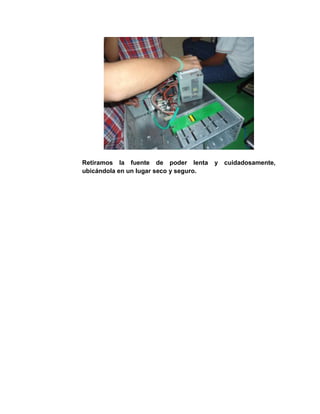

14. Retiramos la fuente de poder lenta y cuidadosamente,
ubicándola en un lugar seco y seguro.

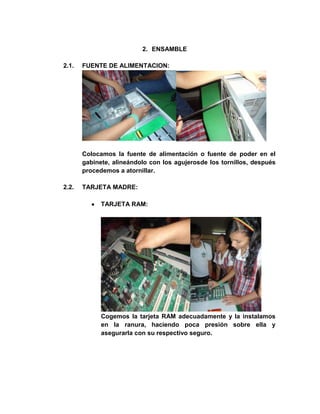

15. 2. ENSAMBLE
2.1. FUENTE DE ALIMENTACION:
Colocamos la fuente de alimentación o fuente de poder en el
gabinete, alineándolo con los agujerosde los tornillos, después
procedemos a atornillar.
2.2. TARJETA MADRE:
TARJETA RAM:
Cogemos la tarjeta RAM adecuadamente y la instalamos
en la ranura, haciendo poca presión sobre ella y
asegurarla con su respectivo seguro.

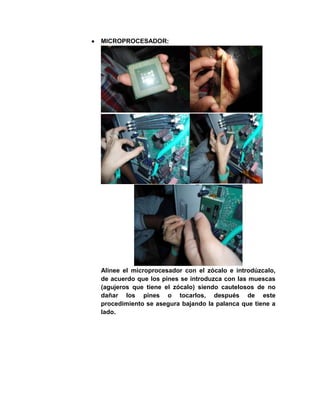

16. MICROPROCESADOR:
Alinee el microprocesador con el zócalo e introdúzcalo,
de acuerdo que los pines se introduzca con las muescas
(agujeros que tiene el zócalo) siendo cautelosos de no
dañar los pines o tocarlos, después de este
procedimiento se asegura bajando la palanca que tiene a
lado.

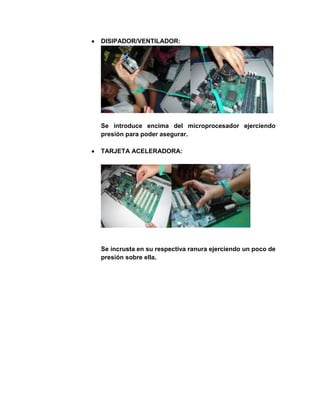

17. DISIPADOR/VENTILADOR:
Se introduce encima del microprocesador ejerciendo
presión para poder asegurar.
TARJETA ACELERADORA:
Se incrusta en su respectiva ranura ejerciendo un poco de
presión sobre ella.

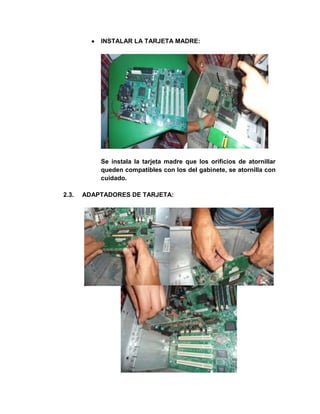

18. INSTALAR LA TARJETA MADRE:
Se instala la tarjeta madre que los orificios de atornillar
queden compatibles con los del gabinete, se atornilla con
cuidado.
2.3. ADAPTADORES DE TARJETA:

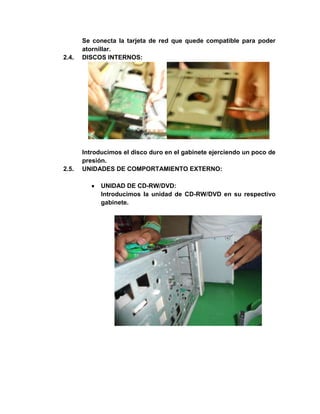

19. Se conecta la tarjeta de red que quede compatible para poder
atornillar.
2.4. DISCOS INTERNOS:
Introducimos el disco duro en el gabinete ejerciendo un poco de
presión.
2.5. UNIDADES DE COMPORTAMIENTO EXTERNO:
UNIDAD DE CD-RW/DVD:
Introducimos la unidad de CD-RW/DVD en su respectivo
gabinete.

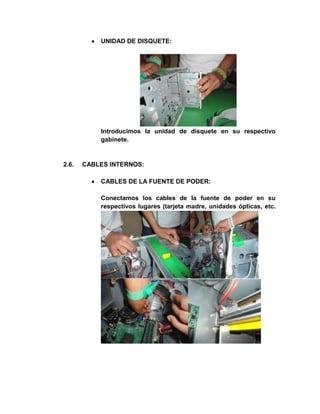

20. UNIDAD DE DISQUETE:
Introducimos la unidad de disquete en su respectivo
gabinete.
2.6. CABLES INTERNOS:
CABLES DE LA FUENTE DE PODER:
Conectamos los cables de la fuente de poder en su
respectivos lugares (tarjeta madre, unidades ópticas, etc.

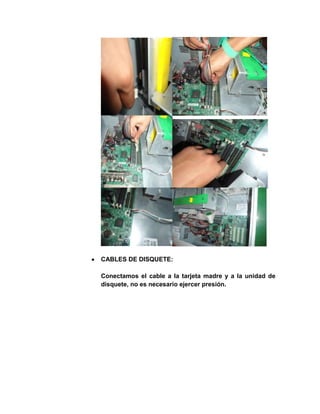

21. CABLES DE DISQUETE:
Conectamos el cable a la tarjeta madre y a la unidad de
disquete, no es necesario ejercer presión.

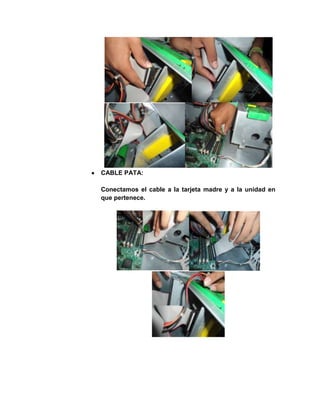

22. CABLE PATA:
Conectamos el cable a la tarjeta madre y a la unidad en
que pertenece.

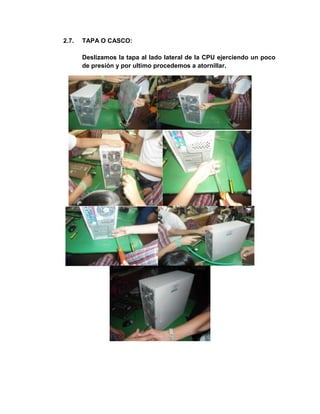

23. 2.7. TAPA O CASCO:
Deslizamos la tapa al lado lateral de la CPU ejerciendo un poco
de presión y por ultimo procedemos a atornillar.
