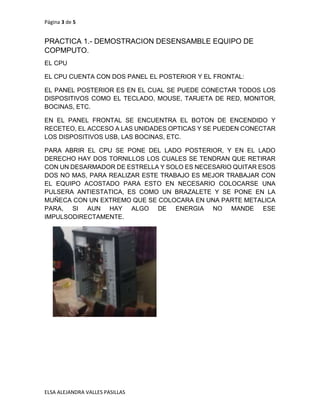

EL CPU
EL CPU CUENTA CON DOS PANEL EL POSTERIOR Y EL FRONTAL:
EL PANEL POSTERIOR ES EN EL CUAL SE PUEDE CONECTAR TODOS LOS
DISPOSITIVOS COMO EL TECLADO, MOUSE, TARJETA DE RED, MONITOR,
BOCINAS, ETC.
EN EL PANEL FRONTAL SE ENCUENTRA EL BOTON DE ENCENDIDO Y
RECETEO, EL ACCESO A LAS UNIDADES OPTICAS Y SE PUEDEN CONECTAR
LOS DISPOSITIVOS USB, LAS BOCINAS, ETC.
PARA ABRIR EL CPU SE PONE DEL LADO POSTERIOR, Y EN EL LADO
DERECHO HAY DOS TORNILLOS LOS CUALES SE TENDRAN QUE RETIRAR
CON UN DESARMADOR DE ESTRELLA Y SOLO ES NECESARIO QUITAR ESOS
DOS NO MAS, PARA REALIZAR ESTE TRABAJO ES MEJOR TRABAJAR CON
EL EQUIPO ACOSTADO PARA ESTO EN NECESARIO COLOCARSE UNA
PULSERA ANTIESTATICA, ES COMO UN BRAZALETE Y SE PONE EN LA
MUÑECA CON UN EXTREMO QUE SE COLOCARA EN UNA PARTE METALICA
PARA, SI AUN HAY ALGO DE ENERGIA NO MANDE ESE
IMPULSODIRECTAMENTE.

4. Página 4 de 5
ELSA ALEJANDRA VALLES PASILLAS

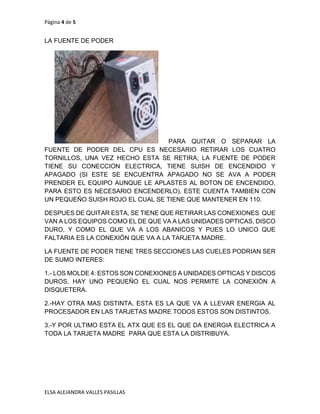

LA FUENTE DE PODER
PARA QUITAR O SEPARAR LA
FUENTE DE PODER DEL CPU ES NECESARIO RETIRAR LOS CUATRO
TORNILLOS, UNA VEZ HECHO ESTA SE RETIRA; LA FUENTE DE PODER
TIENE SU CONECCION ELECTRICA, TIENE SUISH DE ENCENDIDO Y
APAGADO (SI ESTE SE ENCUENTRA APAGADO NO SE AVA A PODER
PRENDER EL EQUIPO AUNQUE LE APLASTES AL BOTON DE ENCENDIDO,
PARA ESTO ES NECESARIO ENCENDERLO), ESTE CUENTA TAMBIEN CON
UN PEQUEÑO SUISH ROJO EL CUAL SE TIENE QUE MANTENER EN 110.
DESPUES DE QUITAR ESTA, SE TIENE QUE RETIRAR LAS CONEXIONES QUE
VAN A LOS EQUIPOS COMO EL DE QUE VA A LAS UNIDADES OPTICAS, DISCO
DURO, Y COMO EL QUE VA A LOS ABANICOS Y PUES LO UNICO QUE
FALTARIA ES LA CONEXIÓN QUE VA A LA TARJETA MADRE.
LA FUENTE DE PODER TIENE TRES SECCIONES LAS CUELES PODRIAN SER
DE SUMO INTERES:
1.- LOS MOLDE 4: ESTOS SON CONEXIONES A UNIDADES OPTICAS Y DISCOS
DUROS, HAY UNO PEQUEÑO EL CUAL NOS PERMITE LA CONEXIÓN A
DISQUETERA.
2.-HAY OTRA MAS DISTINTA, ESTA ES LA QUE VA A LLEVAR ENERGIA AL
PROCESADOR EN LAS TARJETAS MADRE TODOS ESTOS SON DISTINTOS.
3.-Y POR ULTIMO ESTA EL ATX QUE ES EL QUE DA ENERGIA ELECTRICA A
TODA LA TARJETA MADRE PARA QUE ESTA LA DISTRIBUYA.

5. Página 5 de 5
ELSA ALEJANDRA VALLES PASILLAS

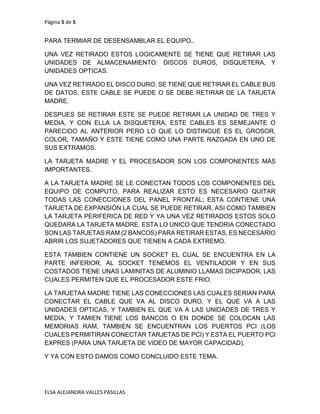

PARA TERMIAR DE DESENSAMBLAR EL EQUIPO..
UNA VEZ RETIRADO ESTOS LOGICAMENTE SE TIENE QUE RETIRAR LAS
UNIDADES DE ALMACENAMIENTO: DISCOS DUROS, DISQUETERA, Y
UNIDADES OPTICAS.
UNA VEZ RETIRADO EL DISCO DURO, SE TIENE QUE RETIRAR EL CABLE BUS
DE DATOS, ESTE CABLE SE PUEDE O SE DEBE RETIRAR DE LA TARJETA
MADRE.
DESPUES SE RETIRAR ESTE SE PUEDE RETIRAR LA UNIDAD DE TRES Y
MEDIA, Y CON ELLA LA DISQUETERA, ESTE CABLES ES SEMEJANTE O
PARECIDO AL ANTERIOR PERO LO QUE LO DISTINGUE ES EL GROSOR,
COLOR, TAMAÑO Y ESTE TIENE COMO UNA PARTE RAZGADA EN UNO DE
SUS EXTRAMOS.
LA TARJETA MADRE Y EL PROCESADOR SON LOS COMPONENTES MÁS
IMPORTANTES.
A LA TARJETA MADRE SE LE CONECTAN TODOS LOS COMPONENTES DEL
EQUIPO DE COMPUTO, PARA REALIZAR ESTO ES NECESARIO QUITAR
TODAS LAS CONECCIONES DEL PANEL FRONTAL; ESTA CONTIENE UNA
TARJETA DE EXPANSIÓN LA CUAL SE PUEDE RETIRAR, ASI COMO TAMBIEN
LA TARJETA PERIFERICA DE RED Y YA UNA VEZ RETIRADOS ESTOS SOLO
QUEDARA LA TARJETA MADRE. ESTA LO UNICO QUE TENDRIA CONECTADO
SON LAS TARJETAS RAM (2 BANCOS) PARA RETIRAR ESTAS, ES NECESARIO
ABRIR LOS SUJETADORES QUE TIENEN A CADA EXTREMO.
ESTA TAMBIEN CONTIENE UN SOCKET EL CUAL SE ENCUENTRA EN LA
PARTE INFERIOR, AL SOCKET TENEMOS EL VENTILADOR Y EN SUS
COSTADOS TIENE UNAS LAMINITAS DE ALUMINIO LLAMAS DICIPADOR, LAS
CUALES PERMITEN QUE EL PROCESADOR ESTE FRIO.
LA TARJETAA MADRE TIENE LAS CONECCIONES LAS CUALES SERIAN PARA
CONECTAR EL CABLE QUE VA AL DISCO DURO, Y EL QUE VA A LAS
UNIDADES OPTICAS, Y TAMBIEN EL QUE VA A LAS UNIDADES DE TRES Y
MEDIA; Y TAMIEN TIENE LOS BANCOS O EN DONDE SE COLOCAN LAS
MEMORIAS RAM, TAMBIEN SE ENCUENTRAN LOS PUERTOS PCI (LOS
CUALES PERMITIRAN CONECTAR TARJETAS DE PCI) Y ESTA EL PUERTO PCI
EXPRES (PARA UNA TARJETA DE VIDEO DE MAYOR CAPACIDAD).
Y YA CON ESTO DAMOS COMO CONCLUIDO ESTE TEMA.
