El documento explica cómo hacer cables cruzados y directos para conectar dispositivos de red. Un cable cruzado intercambia las señales de entrada y salida en los conectores, permitiendo la comunicación entre dos dispositivos iguales. Un cable directo mantiene la misma configuración de cables en ambos extremos para conectar dispositivos desiguales como un computador y un switch. El proceso incluye cortar el cable, separar los pares trenzados, colocarlos en el conector RJ45 y crimpearlo.

1. SIGUIENTE

2.  Un cable cruzado es un cable que interconecta
todas las señales de salida en un conector con las
señales de entrada en el otro conector, y viceversa;
permitiendo a dos dispositivos electrónicos
conectarse entre sí con una comunicación full
dúplex. También permite transmisión confiable vía
una conexión Ethernet.
 Nos sirve para conectar dos dispositivos
igualitarios como 2 computadoras.

3.  6 mts. de cable UTP cat. 5 de cuatro pares
 Conectores RJ45
 Tijeras de electricista
 Herramienta de crimpar

4. NORMA DE ESTRUCTURADO CABLE CRUZADO

5. NORMA DE
ESTRUCTURADO
CABLE DIRECTO

6.  1° cortarla cubierta del cable a unos 5 o 6 cm
de un extremo.
 2° cuando este ya este cortado dar un tirón
rápidamente, para que se desprenda.

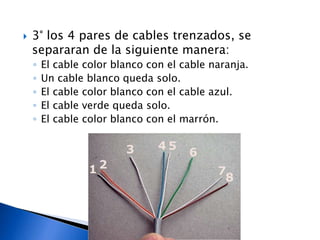

7.  3° los 4 pares de cables trenzados, se
separaran de la siguiente manera:
◦ El cable color blanco con el cable naranja.
◦ Un cable blanco queda solo.
◦ El cable color blanco con el cable azul.
◦ El cable verde queda solo.
◦ El cable color blanco con el marrón.

8.  4° tomar los cables por los dedos, sin soltar,
estiramos todos los cables.
 Poner los cables paralelamente, sin soltar,
para que no cambien de posición.

9.  5° en la siguiente imagen observamos que la
distancia entre las flechas moradas es la longitud
que tienen que tener los conductores
individuales (longitud del carril) 12mm.
 pero hay que poner un poco mas como 14mm,
porque al meter los cables dentro del conector la
camisa se desplaza un poco.

10.  6° meter los cables dentro del conector, sin
aflojar la presión sobre el extremo dentro de
la camisa, vigilando que cada cable entre en
su carril.

11.  Empujando los cables hasta que lleguen al tope de
su carril, inmediatamente sujetando muy cerca del
conector, apretando la camisa gris sobre los cables
interiores, para que no se desplacen, metiendo el
conector en la herramienta de crimpar, cerrando la
herramienta y apretando fuertemente el mango ,
para que el conector se fije al cable.

12.  Ahora compruebo que los cables siguen llegando hasta el
final de los carriles (ver flecha morada), más allá de las
cuchillas.
 compruebo también por el otro lado: la flecha verde señala
que la camisa gris está bien retenida por la uña de plástico
transparente.

13.  hago otra comprobación por arriba: todos los
cables llegan hasta el final, las cuchillas
hacen conexión perfecta, atravesando el
aislante.

14.  Repitiendo los pasos anteriores para el otro extremo del cable.
Pero acomodando los cables de la siguiente manera.
 El blanco con el verde
 Un cable blanco queda solo.
 El cable blanco con el azul.
 El cable naranja queda solo.
 El cable blanco con el marrón.

15.  Después de realizar los pasos con el otro extremo del
cable, el cable estará acabado.
 De la siguiente manera nos quedaran los conectores.
Conector RJ45 del lado normal

16. El conector RJ45 del cable cruzado del lado cruzado.

17.  El cable directo de red sirve para conectar
dispositivos desiguales, como un computador
con un hub o switch. En este caso ambos
extremos del cable deben tener la misma
distribución.
 Además este tipo de cable normalmente se
utiliza para poder conectar dos switch o un
hub y un switch. Como lo seria: poner un
switch en linea con un hub o otro switch

18.  1° cortarla cubierta del cable a unos 5 o 6 cm
de un extremo.
 2° cuando este ya este cortado dar un tirón
rápidamente, para que se desprenda.

19.  3°despues de eso tendremos que separarlos
para acomodarlos en cierto orden

20.  4°Luego los ponemos en este orden :
 Conector 1 Nº Pin a Nº Pin Conector 2
Blanco/Naranja Pin 1 a Pin 1 Blanco/Naranja
Naranja Pin 2 a Pin 2 Naranja
Blanco/Verde Pin 3 a Pin 3 Blanco/Verde
Azul Pin 4 a Pin 4 Azul
Blanco/Azul Pin 5 a Pin 5 Blanco/Azul
Verde Pin 6 a Pin 6 Verde
Blanco/Marrón Pin 7 a Pin 7 Blanco/Marrón
Marrón Pin 8 a Pin 8 Marrón


21.  5° meter los cables dentro del conector, sin
aflojar la presión sobre el extremo dentro de
la camisa, vigilando que cada cable entre en
su carril.

22.  6°Empujando los cables hasta que lleguen al tope
de su carril, inmediatamente sujetando muy cerca
del conector, apretando la camisa gris sobre los
cables interiores, para que no se desplacen,
metiendo el conector en la herramienta de crimpar,
cerrando la herramienta y apretando fuertemente el
mango , para que el conector se fije al cable.
