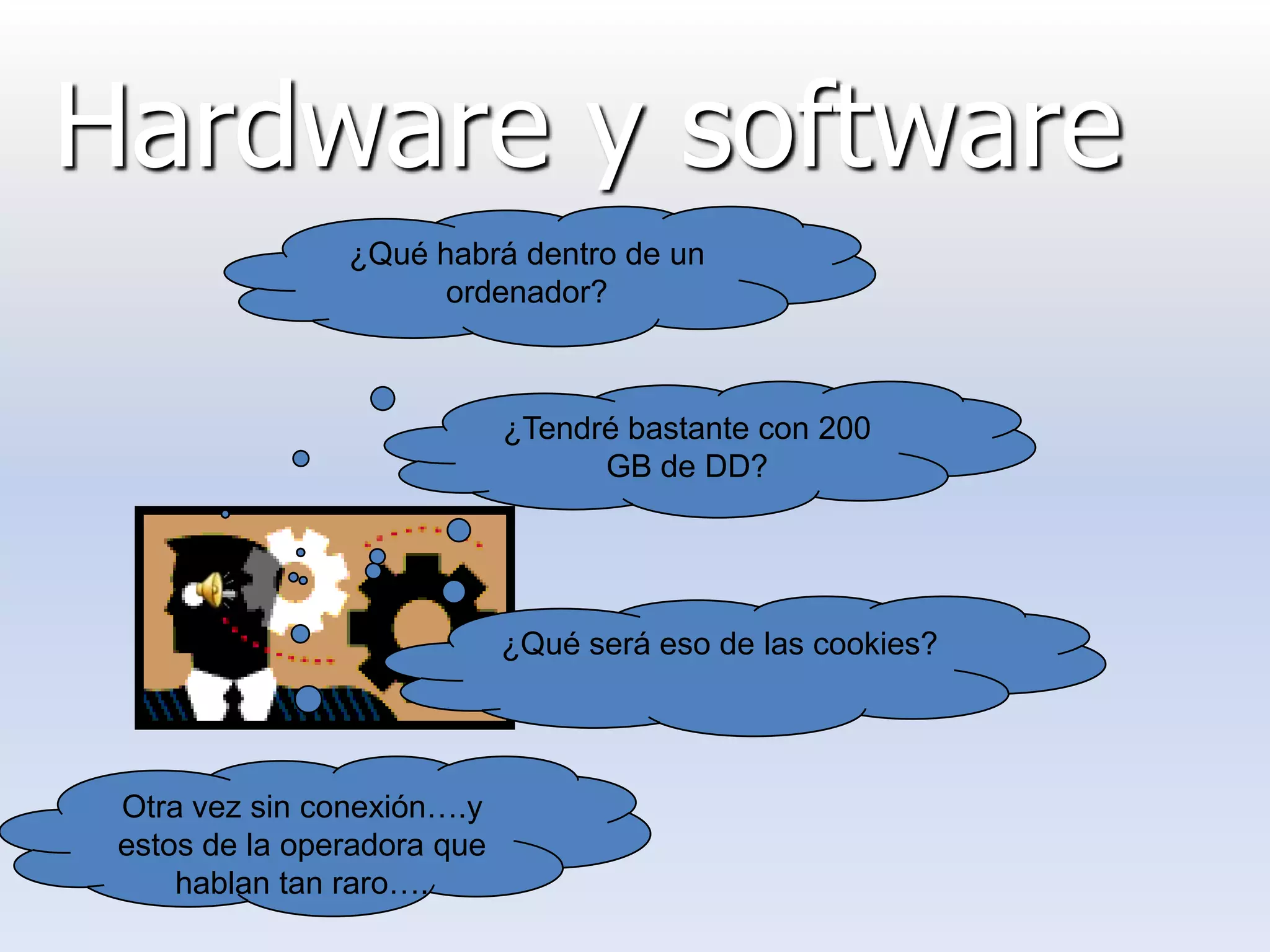

1. Hardware y software
¿Qué habrá dentro de un
ordenador?
¿Tendré bastante con 200
GB de DD?
¿Qué será eso de las cookies?
Otra vez sin conexión….y
estos de la operadora que
hablan tan raro….
3. : Parte física del ordenador
La forma de seleccionar e interconectar los componentes del
hardware se denomina arquitectura del ordenador.
4.
5. FUNCIONAMIENTO
La UC determina el envío de
MEMORIA instrucciones desde la memoria
hasta la ALU
La ALU decodifica o interpreta
Bus datos
Bus éstas mediante un conjunto de
control
UC operaciones aritméticas, lógicas
o de transferencia.
ALU
Los resultados obtenidos
Bus
son enviados a los
direcciones periféricos mediante las
unidades de entrada salida
UNIDADES
E/S
Pensemos en el proceso realizado para imprimir un documento.
6. 1. La UC señala el lugar del disco duro donde está almacenado el
programa por el bus de control.
2. A través del bus de datos, carga el programa en la memoria
principal RAM
3. La ALU interpreta las instrucciones y guarda los nuevos datos en
la RAM
4. La UC da la orden de imprimir, comprueba que la impresora está
lista y ordena enviar los datos a través del bus de datos a la
impresora
7.
8. CENTRAL PROCESSING UNIT / UNIDAD CENTRAL DE PROCESO:
Organiza todos los procesos y da las órdenes.
Realiza todas las operaciones
aritméticas
10. Sockets
• Zocalos de inserción para
microprocesador
• Problemas en el pineado al
insertar
• Modelos ZIF y LIF (zero
insertion force y low insertion
force)
10
11. Características de los
microprocesadores
• Velocidad interna: nº de instrucciones que es capaz de
procesar, internamente, por segundo. Se mide en Hz. Los Dual-
Core más de 3GHz. La velocidad se duplica cada dos años.
• Velocidad externa: velocidad FSB o velocidad del bus,
la velocidad con la que el micro se comunica con la placa base.
12. RAM (random access memory):
.Memoria de acceso aleatorio.
Permite la lectura y la escritura.
Es volátil.
Se pueden clasificar a su vez en dinámicas(DRAM ) y
estáticas(SDRAM)
13. ROM (Read only memory):
Memoria de sólo lectura.
No es volátil.
Es ideal para almacenar las rutinas básicas del
hardware, como el programa de arranque del ordenador(BIOS).
14. CACHÉ:
. la memoria caché de un procesador es un tipo de
memoria volátil (del tipo RAM), pero de una gran
velocidad..
En la actualidad esta memoria está integrada en el
procesador, y su propósito principal es almacenar una
serie de instrucciones y datos a los que el procesador
accede continuamente, con la finalidad de que estos
accesos sean instantáneos.
15. CHIPSET
Conjunto de circuitos integrados sobre la placa base que controla el
modo de operación de la placa e integra todas sus funciones, por lo que
determina su rendimiento y sus características
16. El puente norte se usa como
puente de enlace entre dicho
procesador y la memoria. El
NorthBridge controla las
funciones de acceso hacia y
entre el microprocesador, la
memoria RAM, el puerto gráfico
AGP, y las comunicaciones con el
SouthBrigde.
17. El SouthBridge controla los
dispositivos asociados como
son la controladora de discos
IDE, puertos USB, Firewire,
SATA, RAID, ranuras PCI,
ranura AMR, ranura CNR,
puertos infrarrojos,
disquetera, LAN y una larga
lista de todos los elementos
que podamos imaginar
integrados en la placa madre.
El puente sur es el encargado
de comunicar el procesador
con el resto de los
periféricos).
18. Funciones del Chipset
• Direccionamiento, decodificación y mapeado de
memoria.
• Canales de DMA.
• Control de la interfaz de teclado (incluyendo el reset
por software).
• Control de las interrupciones.
• Control de los cristales de sincronización (reloj).
• Circuito de alimentación del reloj en tiempo real
• Control de la memoria principal del sistema
19. DISCO DURO
Es un dispositivo de almacenamiento de datos no volátil que
emplea un sistema de grabación magnética para almacenar
datos digitales.
Actualmente podemos encontrar DD de varios terabytes.
20. UNIDADES DE ALMACENAMIENTO
EXTERNO
CD-ROM: Disco compacto que permite
almacenar la información de forma óptica.
Capacidad típica de 700-800MB
DVD: Mayor capacidad de almacenamiento,
4,7GB, y en los de doble capa 8,5 GB.
Blue Ray: Puede almacenar hasta 50 GB.
21. Memoria USB, pendrive o USB
flash drive
Dispositivo de almacenamiento que utiliza
una memoria flash(transistores) para guardar
información.
Se pueden encontrar en el mercado
memorias de hasta 256GB.
22. TARJETAS DE MEMORIA
Una tarjeta de memoria es un chip de memoria
que mantiene su contenido sin energía.
23. Varios
• Proyectores
• Altavoces
• Micrófonos-Auriculares
• Tarjetas TV
24.
25.
26. Especificaciones
• Nº altavoces.
• Sistemas sonido
• Potencia salida
• Ancho de banda
• Conexión inalámbrica
27.
28. Tarjetas TV/TDT
• Permiten visualización
• Grabación TDT (1,5 GB/h – MPEG-2)
• Grabación TV (MEPG)
• Recepción radio
• Opciones de timer para grabación
• Opciones de pausa/FFWD/RWD
29. Requisitos
• Disco duro (capacidad para grabación)
• Windows XP (service pack 2)
• USB 2.0 (1.1 no compatible)
• Procesador 2 GHz, 2,8 GHz para MEPG2
• T. Gráfica compatible con DirectDraw
44. Monitores
Características:
• Resolución.
• Velocidad de creación de imágenes.
Tipos:
• CRT(tubo de rayos catódicos)
• LCD(pantalla de cristal líquido)
• Plasma más caras pero mejor reproducción de
los colores
46. Pasos básicos.
• Elección de la configuración apropiada
• Ensamblaje físico de los componentes y
conexión de periféricos
• Configuración de BIOS (Basic Input Output
System)
• Instalación del sistema operativo
• Carga de los drivers de los dispositivos.
47. Configuración
• Requisitos de uso • Ampliación
• Elementos indispensables – 2º disco duro
– Caja – Memoria RAM adicional
– Placa base – Impresora
– Microprocesador – Escaner
– Memorias trabajo – Grabador externo
– Tarjeta gráfica o integrada – Antena wifi
– Tarjeta sonido o integrada
– Tarjeta red o integrada
– Disco duro
– Lector/Grabador DVD/CD
– Monitor
– Teclado
– Ratón
48. Caja
• Retirar tapa lateral derecha.
• Verificación contenido
– F. Alimentación
– Altavoz interno
– Chapas placas expansión
– Tornillería
– Cable fuente alimentación
• Retirar chapas de tarjetas a instalar
• Retirar placas de bahias CD/DVD
• Retirar tapa lateral izquda.
50. Fijación placa base
• Descargarnos antes de
estática
– Tocar grifos o pomos
metálicos
– Tocar carcasa de la caja
– Usar pulsera anti-estática
• Hacer coincidir puertos con
las ranuras de la caja
haciendo coincidir agujeros
con tornillos.
52. • Levantar palanca del socket (ZIF)
• Ver chaflán del micro para posicionar
– Hay micros con 2 chaflanes
• En la esquina achaflanada falta un pin
• Zócalo también achaflanado. Alinear de este
modo. Solo apoyar sobre zócalo.
• Comprobar inserción y bajar palanquita.
• Aplicación pasta difusora.
56. Memorias RAM
• Averiguar nº orden
bancos memoria
– Consultar manual
– No es posible dejar
bancos inferiores vacios
• Solo una forma correcta
para placa memoria
– Ver muescas inserción
57. Disco duro
• Verificar posición
jumper master/slave
• Solo 1 como master e
IDE1
• Si hay 2 (master y slave
ambas a IDE1)
• En bahias 3,5”
• Posibilidad en bahias 5
¼” con adaptador

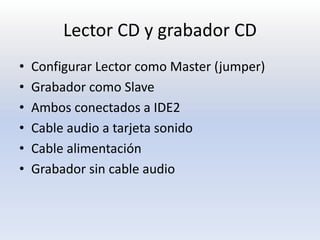

61. Lector CD y grabador CD
• Configurar Lector como Master (jumper)
• Grabador como Slave
• Ambos conectados a IDE2
• Cable audio a tarjeta sonido
• Cable alimentación
• Grabador sin cable audio
62. Tarjetas expansión
• Sonido, red, captura video…
• Dejar ranura libre entre
grafica y siguiente para
refrigeración
• Mismo procedimiento que
con la gráfica.
• Conectar cable audio a
tarjeta de sonido desde
lector CD/DVD
63.
64. • Cuando haya 2 DD o 2 unidades CD/DVD se
conectan por lados próximos.
• Cinta roja cerca conexión alimentación
• Cuña en conector indica polaridad
• IDE1 para DD, IDE2 para CD/DVD
• Conector FDD para disqueteras (en desuso)
64
65. Alimentación
• Tensiones de 12, 5 y 3
voltios
• Todas las unidades
alimentadas
• Precaución en la
manipulación de la F.A.
incluso desconectada
69. Conectores internos
IDE o serial ATA : controla los dispositivos de almacenamiento, discos
duros, CD, DVD,etc
PCI: Uso general, permiten agregar nuevos componentes del hardware.
AGP: Muy rápido orientado solo a tarjetas gráfica
Conectores de alimentación: desde la fuente a la placa base
Conectores externos
Paralelo: para la impresora.
VGA: vídeo
Salida de audio:
PS/2: para teclado y ratón.
USB: Para uso general.
Firewire: my rápido, cámaras de vídeo.
RJ45: cable de red
70. :
teclado,ratón
: el más utilizado actualmente
: impresoras
: Ultrarrápido,
cámaras de vídeo
