El documento describe diferentes tipos de conectores y puertos utilizados en computadoras de escritorio y portátiles. Explica conectores como VGA, serial, de potencia, paralelo y USB, así como puertos como paralelo, serial y USB. También cubre componentes internos como memoria RAM, procesadores y sockets, e incluye consejos sobre el ensamblaje y desarmado seguro de una PC.
2. CONECTORES Y PUERTOS
• CONECTORES INTERNOS unen los puertos
traseros de la CPU con la motherboarth
• Conectores externos unen los puertos traseros
de la CPU con los puertos periféricos como monitor, impresora, scanner.
• Conectores de potencia o de corriente
le suministra corriente a los periféricos conectados.
3. CONECTOR VGA
• Es un conector macho que se inserta en el
puerto VGA de la CPU
4. CONECTOR SERIAL o COM
• Son adaptadores que se utilizan para enviar y recibir
información de BIT en BIT fuera del computador a través de
un único cable y de un determinado software de
comunicación.
• Estos puertos se utilizan para conectar el Mouse y el MODEM
Normalmente el Mouse se conecta a un puerto COM de 9
pines (comúnmente COM1) y el MODEM se conecta a un
puerto de 25 pines (comúnmente COM2)
5. CONECTOR DE CORRIENTE
• Los conectores de corriente o de potencia son utilizados
para permitir la alimentación de corriente eléctrica al
dispositivo al cual está conectado muy utilizado para la
CPU, monitor y algunos tipos de scanner.

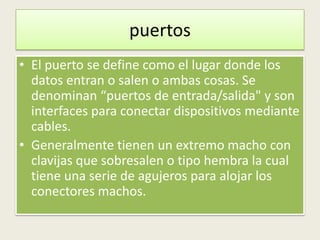

9. puertos
• El puerto se define como el lugar donde los
datos entran o salen o ambas cosas. Se
denominan “puertos de entrada/salida" y son
interfaces para conectar dispositivos mediante
cables.
• Generalmente tienen un extremo macho con
clavijas que sobresalen o tipo hembra la cual
tiene una serie de agujeros para alojar los
conectores machos.
10. PUERTO PARALELO
• El puerto paralelo integrado usa un conector tipo D subminiatura de 25
patas en el panel posterior del sistema. Este puerto de E/S envía datos en
formato paralelo (ocho bits de datos, formando un byte, se envían
simultáneamente sobre ocho líneas individuales en un solo cable). El
puerto paralelo se utiliza principalmente para impresoras.
11. PUERTO SERIE
• Los dos puertos serie integrados usan conectores tipo D
subminiatura de 9 patas en el panel posterior. Estos puertos
son compatibles con dispositivos que requieren transmisión
de datos en serie.
12. PUERTO USB
• Es una arquitectura de bus desarrollada por las industrias de
computadoras y telecomunicaciones, que permite instalar
periféricos sin tener que abrir la maquina para
instalarle hardware, es decir, que basta con conectar dicho
periférico en la parte posterior del computador.
13. Diferencia entre un conector y un
puerto
Conector Puerto
Son cables Lugar donde entran y
utilizados para salen los datos
facilitar la entrada (puertos de entradas
y salida en serie de y salidas)
datos.
14. Memoria RAM
• La denominada Random Acces Memory
(RAM), o Memoria de Acceso Aleatorio: es
utilizada por el sistema para procesar toda la
información que pasa por nuestra PC, por lo
cual todos los programas necesitan de ella
para ejecutarse.
15. Tipos de memoria RAM
• memorias DDR, DDR2 y DDR3
DDR: trabajan transfiriendo datos a través de dos canales diferentes, de
manera simultánea y en un mismo ciclo de reloj con una transferencia de un
volumen de información de 8 bytes en cada ciclo de reloj.
son compatibles con procesadores más potentes en cuanto a ciclos de
reloj.
la memoria DDR2 se trata básicamente de la segunda generación de DDR
SDRAM, que ha logrado mejorar ciertos aspectos brindando mayor rapidez en
los procesos simultáneos.
las DDR2 poseen notables diferencias con sus antecesoras, entre las
cuales la más significativa tiene que ver con el valor de transferencia mínima,
ya que mientras que en las DDR tradicionales es de 1600Mbps, en las DDR2 se
duplica a 3200Mbps.
16. Tipos de memoria RAM
Lamentablemente las DDR y las DDR2 no
son compatibles, por lo que si tienes una PC
cuya motherboard posee zócalos para DDR no
podrás utilizar Memorias DDR2, ya que estás
últimas tienen 240 pines, Lo que permite
reducir su voltaje a 1.8V, mientras que las DDR
utilizan un voltaje de 2.5V.
17. Tipos de memoria RAM
la memoria DDR2: La reducción del voltaje en la segunda generación de memorias
DDR han incorporado una gran mejora, debido a que de esta manera se reduce
considerablemente el consumo de energía y por ende la generación de calor.
El avance en el desarrollo de la tecnología de este tipo de memorias RAM produjo los
nuevos módulos DDR3, cuyo fabricante más importante hasta el momento ha sido la
empresa Samsung Electronics.
las DDR3 : han reducido de manera notable el consumo a 1.5V, gracias a la implementación
de la tecnología de fabricación de 80 nanómetros. Este cambio reduce el consumo de
energía y la generación de calor, por lo que aumenta la velocidad en los procesos.
En cuanto al aspecto físico: las DDR3 poseen 240 pines, es decir la misma cantidad
que las DDR2, ambos tipos de memorias son incompatibles, ya que los pines han sido
ubicados de manera diferente.
18. Tipos de memoria RAM
De acuerdo a recientes anuncios, la compañía Qimonda informó
que se encuentra en pleno trabajo para desarrollar los nuevos
módulos de Memoria DDR4, que incorporarán cambios
notables en cuanto a velocidad y eficiencia.
19. PROCESADORES
El procesador es el cerebro del sistema, encargado de
procesar toda la información.
• Existen en el mundo sólo cuatro grandes empresas con
tecnología para fabricar procesadores competitivos para
computadoras:
• Intel (que domina más de un 70% del mercado), AMD,
Vía (que compró la antigua Cyrix) e IBM, que fabrica
procesadores para otras empresas, como Transmeta.
20. PROCESADORES
• Esta formado por los otros componentes de la
computadora, incluyendo la memoria, el disco duro,
la placa de vídeo y de red, monitor, teclado y mouse.
21. SOCKETS
• es un zócalo con una serie de pequeños
agujeros siguiendo una matriz determinada,
donde encajan los pines de los procesadores
para permitir la conexión entre estos
elementos.

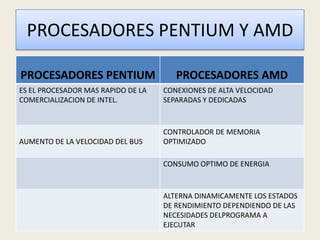

22. PROCESADORES PENTIUM Y AMD
AMD:
PENTIUM
-mas rendimiento
-mejor nivel de
funcionamiento en sonido, -mejor disipador de calor
iluminación , animación y -buen precio
video fluido, rendimiento 3D
realístico. -tiene unidad de
procesamiento acelerado
23. CARACTERISTICAS DE LOS SOCKETS
Existen una gran variedad de
Se denomina también zócalo
socket, unas veces
de fuerza de inserción cero
compatibles con todas las
( no se necesita hacer fuerza
marcas de procesadores y
para insertar)
otras
El zócalo va soldado sobre la
placa base de manera que
tiene conexión eléctrica con
los circuitos de los circuitos
impresos
24. Procedimiento al Ensamblar y
Desamblar una PC
• Tener a la mano elementos necesarios como: destornilladores,
manilla antiestática, lugar amplio, cinta, manual de procedimiento,
papel y lápiz.
• Desconectar primero el cable de poder del computador y luego
cada uno de los periféricos como el ratón, el teclado, scanner,
impresora.
• Espacio suficiente para ubicar la CPU y empezar con el desamble.
• Nos disponemos a quitar los tornillo de cada tapa lateral y se desliza
hacia atrás , colocarla en un lugar que no estorbe.
• Si no se tiene la suficiente experiencia es importante elaborar un
pequeño esquema de la forma en que estan colocados los
componentes.
25. DESAMBLE DE UNA PC
• se procede a desconectar la fuerte de poder de la tarjeta
madre y de cada uno de los dispositivos.
• Se desconectan los buses tanto de la tarjeta como de los
componentes del computador.
• Se desconectan los conectores de alta voz, disco duro, etc.
• Extraer cada uno de los dispositivos, unidades de disco, CD
ROOM, disquetera.
• Con cuidado se sacan las memorias de las ranuras,
tomándolas si es posible del borde para no tocar el circuito.
• Con el destornillador sacamos las tarjetas adicionales que
posea el PC : SONIDO, VIDEO, TV, etc.
26. DESAMBLE DE UNA PC
• La pila también se puede extraer…..con cuidado.
• Al momento de extraer el procesador se destaca la colocación
de la manilla antiestática, primero extraemos el ventilador
que lo cubre, levantamos la palanquita de sujeción para
extraer la CPU ubicándola en un lugar seguro.
• Se levantan los seguros del ventilador que cubre el
procesador para sacarlo.
27. Ensamble de una PC
• Para instalar el procesador, fíjese que el siempre tiene marcas
guías para saber la posición correcta al insertar el procesador,
se debe levantar la palanca lateral y colocar el procesador sin
forzarlo nunca, sino encaja revisar nuevamente si la
orientación es la correcta.
• Se coloca el ventilador.
• Se instalan las memorias, ellas tienen «marcas guías», revisar
si están el la posición correcta.
• Se insertan otros componentes como los cables IDE, es
preferible hacerlo por separado.
• Al tener la placa con todos los componentes instalados se
procede a colocarla en le gabinete y fijarlos.
28. Ensamble de una PC
• Se necesita conectar el interruptor frontal de la caja para
encender y apagar el equipo, conectar el botón de RESET y los
LEDS del frontal que nos muestra si esta trabajando el disco.
• Conectar la fuente de alimentación.
• Cierra con la tapa el gabinete
• Conectar los periféricos : teclado, mouse, etc.
29. MEDIDAS DE SEGURIDAD
Se requiere tener en cuenta las siguientes precauciones al
manipular los componentes de una PC para protegerse a si
mismo y al hardware, siguiendo estos pasos de seguridad.
• Utilizar un tapete antiestático y una muñequera de conexión
a tierra .
• No quitar ni instalar componentes mientras la computadora
este encendida
• Conectarse a menudo para evitar cargas eléctricas tocando un
trozo de metal desnudo en el chasis o fuete de alimentación.
• Trabajar el piso desnudo.
• Sostener la tarjeta por los bordes para evitar tocar los chips o
conectores de la tarjeta de expansión.
30. MEDIDAS DE SEGURIDAD
• No tocar los chips ni los las placas de expansión con un
destornillador magnetizado
• Apagar la computadora antes de moverla.
• Utilizar la manilla antiestática.
• Hacer un diagnostico del equipo.
• En lo posible tener a mano los manuales de los fabricantes.
• Verificar voltaje de la fuente de poder.
• No manipular las tarjetas electrónicas de los contactos (pines)
• Despejar de obstáculos el área de trabajo.
• Antes de conectar el cable de poder, verificar estén bien
colocados los demás cables.
31. MEDIDAS DE SEGURIDAD
• La computadora debe estar en un lugar fresco y con el mueble
ideal para el.
• La corriente eléctrica debe ser confiable y estática.
• La CPU nunca debe estar el piso.
• Cada equipo de computo debe estar conectado a un
regulador de energía.
• No se debe dejar discos dentro de las unidades de
almacenamiento.
• No debe desconectarse ningún dispositivo sino ha sido
apagada la CPU.
32. conectores de portátiles
• Conector PS/2. El motherboard dispone de dos puertos de
este tipo, que se emplean para conectar el mouse (conector
verde) y el teclado (conector violeta). Ambos son hembra, y
cada uno cuenta con 6 pines.
• Puerto serie (COM). Solo permite transmitir información bit a
bit de forma secuencial, o sea, un bit cada intervalo de
tiempo. Este puerto se usa para conectar terminales de
impresoras y módems, incluso mouse.
• FireWire o IEEE 1394. Este conector es un estándar
multiplataforma para la entrada y salida de datos en serie a
gran velocidad.
33. conectores de portátiles
• Mini-Jack. También conocidos como Plug o TRS, los de
tamaño “mini” son conectores de 3.5 milímetros, y son los
más utilizados.
34. Puertos de portátiles
• El Puerto del Monitor
Es donde se conecta un monitor tamaño normal.
• El Puerto Paralelo
Se conecta la impresora o la unidad de cinta.
• El puerto Serial
Es donde conectamos el explorador, el módem o el mouse.
• El Puerto PS/2
Conecta un teclado de tamaño normal, o un mouse.
• El Puerto Replicador de Puertos
Conecta a un replicador de puerto
• Puerto USB
es una de las maneras más eficientes de agregar dispositivos externos a una
portátil. Virtualmente todas las portátiles nuevas tienen uno o dos puertos
USB.
35. Puertos de portátiles
• El Puerto Infrarrojo
Para transmitir datos digitales binarios a través de un rayo de luz
infrarrojo (IR), los datos deben ser antes modulados.
36. El Flex, es una cinta (por decirlo de alguna manera) que
conecta y envía el video de la tarjeta madre al monitor
y es por lo mismo que al conectar el monitor, podes
ver sin problema la imagen.
37. Conectores internos
En este caso nos encontraremos con Existe otro tipo de conector que hasta ahora no
conectores que son de alimentación. habíamos visto. Se trata del conector que procede
Estos van a presión y no deben de de la pantalla. Es un conector con un cable mas
presentar problemas. Solo existe un grueso y apantallado.
único riesgo, si los cables son muy finos
no se debe tirar de ellos para extraer el
conector ya que podrían partirse,
utilizaremos un destornillador pequeño
y haremos palanca o bien nos
ayudaremos de unas pinzas.
38. MEMORIA RAM DE PORTATILES
Las computadoras necesitan
almacenar datos temporalmente para
usarlos en ciertas aplicaciones
ATRAVES DE LOS TIPOS DE MEMORIA
39. TIPOS DE MEMORIA RAM
• dos tipos de memoria: cache y de sistema. Ambos tipos
de memoria RAM dependen de capacitores y transistores
internos que almacenan valores binarios de ceros y ambos
tipos son volátiles, lo cual significa que los datos almacenados
en ellas desaparecen al momento en que es apagada la
computadora.
• La memoria Flash:
es un tipo de memoria rescribible de estado sólido no volátil
que funciona ya sea como disco duro o memoria.
• La memoria cache RAM: es un buffer inteligente que usa
un algoritmo para almacenar datos que pueden ser usados en
cualquier momento.
40. PROCESADOR DE PORTATILES
• La unidad central de procesamiento (CPU) es el circuito más
importante de una computadora portátil. Este ejecuta cálculos
y procesa instrucciones.
• Los procesadores TCP miden solo 29mm y son tan delgados
como un centavo.
• Los pines que se conectan a los transistores de la membrana
son soldados directamente a la tarjeta madre o a una tarjeta
MMO.
41. SOCKETS
El socket S1 es utilizado
por AMD para sus
microprocesadores como:
turión 64 y 64 X2, y otros
en su versión para
portátiles.
El socker S1 tiene 638 Hace parte de la nueva
pines e incluye soporte generación para
para memoria DDR2 doble microprocesadores de
canal. AMD junto con socket F
42. PROCESADORES PENTIUM Y AMD
PROCESADORES PENTIUM PROCESADORES AMD
ES EL PROCESADOR MAS RAPIDO DE LA CONEXIONES DE ALTA VELOCIDAD
COMERCIALIZACION DE INTEL. SEPARADAS Y DEDICADAS
CONTROLADOR DE MEMORIA
AUMENTO DE LA VELOCIDAD DEL BUS OPTIMIZADO
CONSUMO OPTIMO DE ENERGIA
ALTERNA DINAMICAMENTE LOS ESTADOS
DE RENDIMIENTO DEPENDIENDO DE LAS
NECESIDADES DELPROGRAMA A
EJECUTAR
43. Procedimiento al Desamblar un
portátil
• DESTORNILLAMOS Y DESAMBLAMOS LA TAPA DE EL
WI-FI
• DESAMBLAMOS LA TARJETADE MEMORIA
• DESAMBLAMOS EL PUERTO DE RED
• DESAMBLAMOS LA CARCASA QUE SE ENCUENTRA EN
LA PARTE DE LA PANTALLA
• DESTORNILLAMOS EL TECLADO
• DESCONECTAMOS EL BUS DE DATOS DEL TECLADO
• DESAMBLAMOS EL DISCO DURO
44. ENSAMBLE DE UN PORTATIL
• ENSAMBLAMOS EL DISCO DURO
• CONECTAMOS EL BUS DE DATOS DEL TECLADO
• ENSAMBLAMOS EL TECLADO
• ATORNILLAMOS EL TECLADO
• COLOCAMOS LA CARCASA DE LA PARTE DELANTERA DE
LA PANTALLA
• ENSAMBLAMOS LA TARJETA DE MEMORIA
• ENSAMBLAMOS LA TARJETA DEL WI-FI
• ATORNILLAMOS LA TAPA DEL WI-FI
ENSAMBLE TERMINADO
